气动夹紧定位工装钳位结构设计

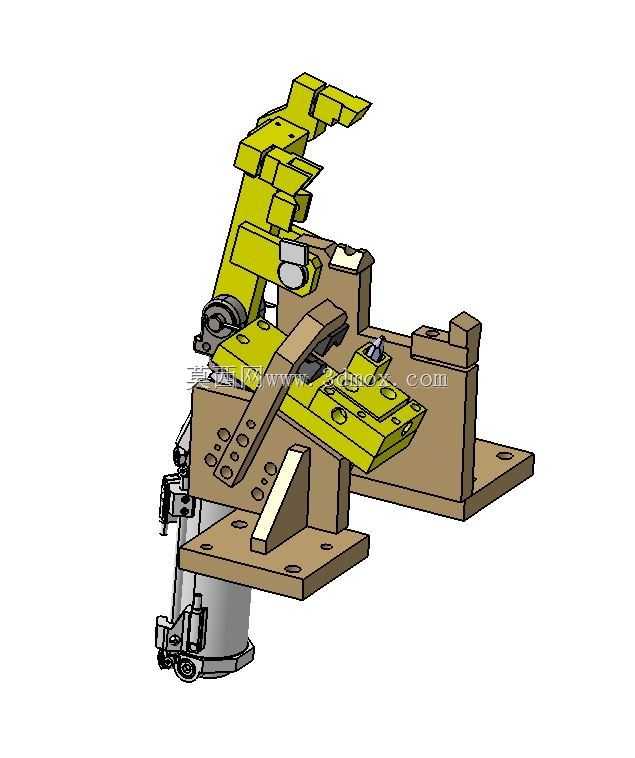

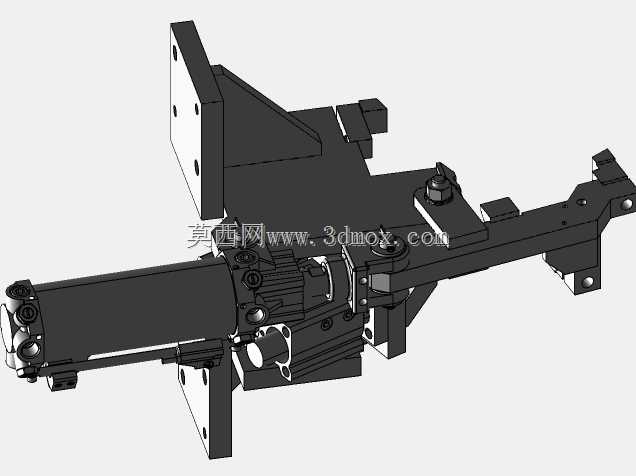

这套钳位结构主要面向自动化产线的工件定位夹紧场景，常见于汽车零部件焊接工位、机加工上下料工位以及装配线的工件固定环节，核心作用是在工序作业过程中对异形工件提供稳定的夹持约束，避免工件在加工、焊接、装配受力时出现位移偏差，保障工序精度。从结构布局来看，整套机构采用底板作为安装基准，底板上预留了多组规则排布的安装孔位，可直接通过螺栓固定在工位台架或者变位机上，安装边界的孔位间距适配主流工装台的T型槽间距，不需要额外做转接板就能完成固定，降低现场安装的适配成本。驱动端采用标准气动气缸作为动力源，气缸竖直布置在机构侧下方，通过铰接结构与上部的夹紧臂连接，这种铰接传动的设计可以把气缸的直线推力转化为夹紧臂的摆转压紧动作，同时在气缸行程末端设置了硬限位块，避免夹紧行程过大会压伤工件表面。夹紧臂与定位座的配合面做了仿形设计，针对对应工件的外形轮廓做了贴合型面处理，接触位置镶嵌了硬质耐磨垫块，既可以增大接触摩擦力提升夹持稳定性，也能避免长期夹持磨损后需要更换整个夹紧臂，只需要更换耐磨垫块就能恢复夹持精度。定位座上设置了两个方向的定位基准面，分别对应工件的X向和Y向定位，工件放置时先靠紧两个基准面完成初定位，随后气缸动作带动夹紧臂摆转下压，从Z向和侧向同时对工件施加压紧力，实现六个自由度的完全约束。整套机构的传动链路做了间隙消除设计，铰接位置采用带自润滑衬套的销轴连接，长期往复动作也不会出现明显的传动间隙，保障重复定位精度。在夹紧臂的行程路径上设置了感应片安装位，可配套安装磁性开关或者接近传感器，实时反馈夹紧臂的开合状态，方便接入产线的PLC控制系统，实现与其他工位动作的逻辑互锁，避免出现未夹紧就启动加工的安全隐患。从结构强度来看，所有受力构件都采用了加厚的钢板焊接后加工成型，关键受力位置做了加强筋结构，在气缸满行程输出推力的情况下，机构整体形变量控制在0.02mm以内，完全满足焊接、机加工工序的夹持刚度要求。设计过程中充分考虑了维护便利性，气缸的安装位置预留了足够的拆装空间，不需要拆解整个上部夹紧结构就能完成气缸的更换，所有铰接销轴都设计了拔取工艺口，日常维护加注润滑脂或者更换衬套时操作十分便捷。
