零件自动检测分选输送设备结构

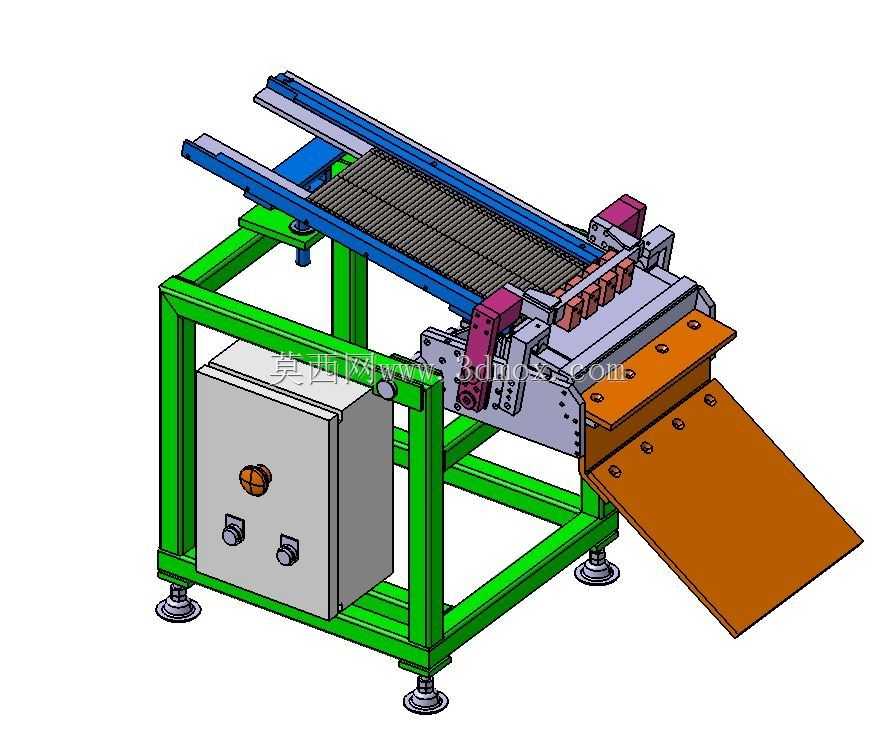

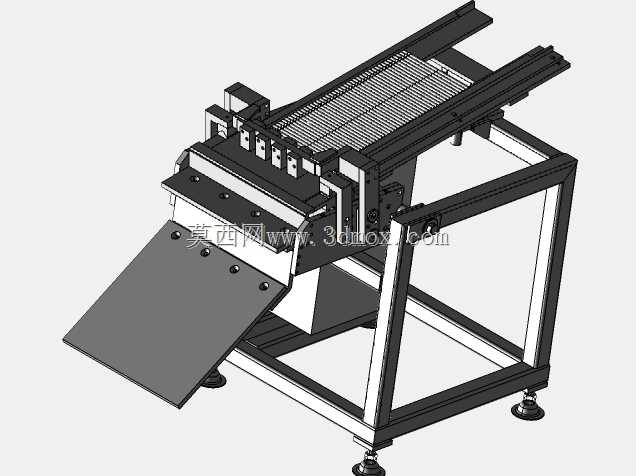

该设备主要应用于精密小五金、电子接插件、冲压小件等批量生产环节的在线检测工序，可对接前端冲压、注塑加工设备的出料端，完成零件的有序输送、姿态定位、检测判定与不合格品分选剔除，替代传统人工目视检测的低效作业模式，适配多品种小批量的柔性生产需求。设备整体采用方通焊接机架作为承载基础，底部配置可调脚杯，可适应车间地面不平整工况，安装时需预留周边至少600mm的操作维护空间，机架主体高度控制在850mm左右，匹配人工辅助操作的舒适作业高度，上部输送线体宽度可根据待检测零件的最大外形尺寸调整，常规适配长度20-150mm、宽度5-80mm的扁平类、长条类零件。设计阶段优先考虑零件输送过程中的姿态一致性，采用平皮带加侧边导向条的输送结构，避免零件在行进过程中出现偏移、堆叠，线体末端设置多组并行检测工位，可根据检测需求安装视觉传感器、厚度检测探针、导通测试端子等不同检测元件，工位间距统一按100mm模数设计，方便后续根据检测项数量增减工位模块。检测完成后的零件通过倾斜导料板分流，导料板角度设置为35度，保证零件依靠自重顺滑滑落，不会出现卡滞、磕碰损伤，导料板下方可直接对接合格品料盒与不合格品收集箱，无需额外增设转接输送结构。机架侧挂式安装电控箱体，箱体内部预留PLC、继电器、开关电源等电气元件的安装空间，面板设置电源开关、启动停止按钮与状态指示灯，操作高度距地面1100mm，操作人员无需弯腰即可完成设备启停操作。整体结构采用模块化设计思路，输送模块、检测安装模块、分选导料模块、电控模块均可独立拆分，方便加工制作时的并行装配，也便于后期根据生产需求更换对应模块适配不同规格零件的检测作业，各模块连接位置均采用腰型孔设计，可实现±15mm的位置微调，补偿加工装配过程中产生的尺寸误差。线体驱动端配置张紧调节结构，可快速调整皮带张紧度，日常维护时无需拆解整体机架即可完成皮带更换作业，检测工位的安装板采用加厚铝板加工，保证检测元件安装的平面度，避免因机架振动导致检测精度下降。
