型材切割工位接料转运料架结构

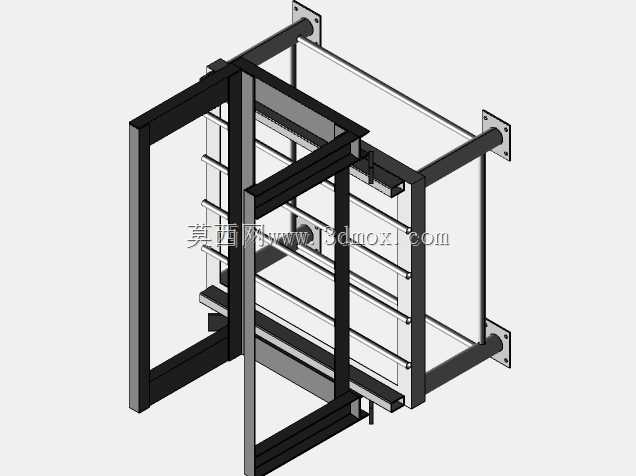

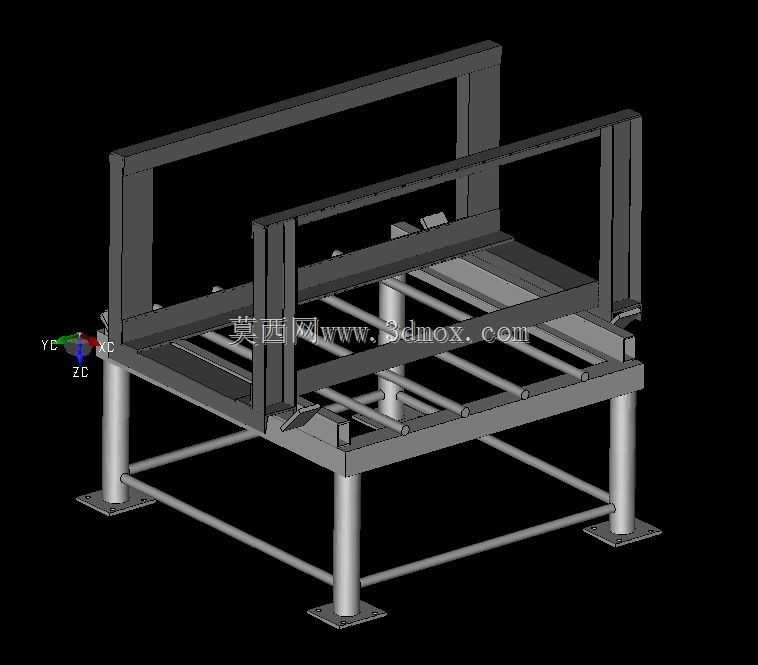

这款料架主要面向型材锯切加工工位的物料衔接场景，在金属加工车间的锯切工序段，承担锯切后定长型材的承接、暂存与转运衔接功能，解决锯床下料后工件直接滑落磕碰、人工接料劳动强度大的痛点。从结构设计来看，整体采用方管焊接框架作为主体承载结构，四根立柱底部配置带安装孔的方形地脚板，既可以通过膨胀螺栓与地面固定，作为工位固定接料台使用，也可以在地脚板位置加装脚轮，转变为可移动的周转料架，适配不同车间布局下的工位调整需求。框架上层设置多根平行布置的承托辊，辊子采用圆钢加工而成，两端通过简易轴座固定在两侧纵梁上，辊面高度与锯床出料台面齐平，锯切完成的6英尺定长型材从锯床送出后，可直接落在辊面上，依靠辊子的转动降低推送阻力，操作人员无需抬起重型型材，仅需轻推即可将整根工件在料架上横向移位，待整批型材切割完成后，可直接从料架端侧将成捆工件推送至装料机上料位，省去二次吊装搬运的环节。上层框架的两侧设置加高的挡边梁，避免型材在推送过程中从料架侧方滑落，挡边梁与承托辊面预留足够间隙，不会干涉型材的横向移动，同时挡边梁采用加厚方管制作，可承受工件推送时的侧向冲击力，长期使用不易变形。下层设置交叉拉杆连接四根立柱，提升整体框架的结构刚性，避免满载时框架出现扭曲变形，拉杆采用与立柱同规格的方管焊接固定，无需额外紧固件，结构稳定性更强。设计过程中充分考虑了工位安装边界，整体宽度匹配常规带锯床的出料口宽度，长度适配6英尺定长型材的摆放需求，立柱高度参考操作人员站立作业的舒适高度设置，无需弯腰即可完成工件推送操作，降低长期作业的疲劳感。承托辊的间距经过核算，可避免细长型材在两根辊子之间出现下垂弯曲，保证工件推送过程顺畅，不会出现卡滞问题。框架所有焊接位置均做满焊处理，焊后打磨飞边毛刺，避免划伤工件或操作人员，整体结构无复杂传动部件，后期维护成本极低，仅需定期在辊子轴位加注润滑脂即可保证转动顺畅，适配车间多粉尘、多金属切屑的作业环境，不会因切屑堆积造成结构卡滞。
