手动式电线绝缘层剥除工装结构设计

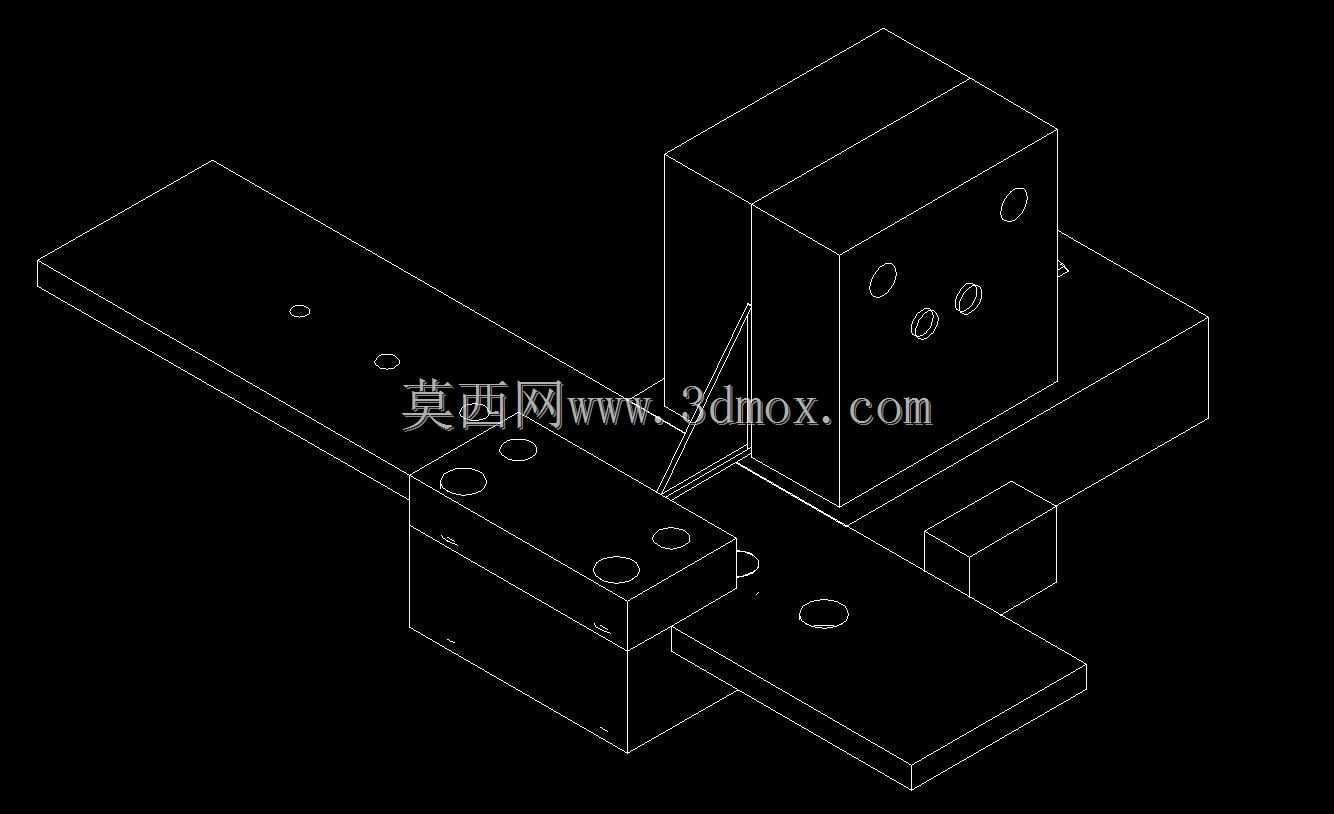

　　在低压线束加工、电气装配现场的零散作业场景中，常遇到不同线径单股、多股铜芯电线的端头绝缘层剥除需求，常规量产自动剥线设备体积大、调试流程繁琐，仅适合固定线径的批量线束生产，面对维修现场、小批量多规格的临时剥线作业，便携手动剥线工装的实用性远高于大型设备。这款剥线工装采用分体式块装结构设计，整体以平直安装底板作为承载基准，所有功能模块均通过底板上的定位孔实现螺栓固定，无需复杂的焊接或一体铸造成型，加工门槛低，普通铣削设备即可完成全部零件加工，后期维护更换刀片时仅需拆卸对应压块即可完成操作，无需整体拆解工装。工装的核心切削单元采用普通剃须刀片作为切削刃，区别于专用剥线刀片的定制化采购需求，剃须刀片属于市面通用耗材，采购成本极低，

　　更换时无需等待定制配件周期，刀片通过斜向定位槽嵌装在两个定位立块之间，定位槽的倾斜角度经过反复验证，刚好让刀片刃口与电线进给方向形成15度夹角，既保证刃口可以顺利切入PVC、PE材质的电线绝缘层，又不会因为切入角度过深划伤内部铜芯，也不会因为角度过浅出现绝缘层剥离不净的问题。电线进给通道设置在底板中部的贯通槽位内，通道两侧的可调压块上开有长条形安装孔，可根据待处理电线的线径范围调整两个压块的间距，适配从0.5平方到6平方的常见民用、工业用电线规格，压块的压紧面做了R0.5的圆角处理，避免电线进给过程中被尖锐棱边刮伤外层绝缘，压块上方的两个定位立块除了固定刀片之外，还承担了电线进给的导向作用，

　　立块上开设的多个通孔既可以作为减重孔降低工装整体重量，也可以作为辅助定位孔，在需要处理大线径电线时加装辅助导向杆，避免电线进给时出现偏斜。工装的整体安装边界控制在长200mm、宽80mm、高100mm范围内，底板厚度为10mm，保证放置在工作台面时不会因为受力出现翘曲，底板上预留的四个沉头安装孔可以在固定工位作业时将工装锁紧在工作台边缘，也可以在流动作业时直接手持底板操作，无需额外固定。实际作业时，操作人员仅需将待剥线的电线端头从进给通道一侧推入，碰到刀片刃口后稍微施加轴向推力并缓慢旋转电线，刃口即可沿圆周方向切断绝缘层，之后直接拉出电线即可完成端头绝缘层的剥离，整个操作过程无需复杂的力度控制，新操作人员经过简单演示即可上手，

　　剥线质量稳定，不会出现铜芯被剪断、绝缘层残留的问题。区别于常见的手持式剥线钳，这款块装结构的剥线工装不需要操作人员施加握力来控制刃口开合，长时间作业时手部疲劳度更低，对于需要连续处理数百个电线端头的小批量加工场景，作业效率比普通剥线钳提升40%以上，而且刀片的定位精度由加工好的定位槽保证，不会出现剥线钳使用一段时间后因为转轴磨损导致刃口错位、剥线质量下降的问题。工装的所有结构棱角均做了倒角处理，没有尖锐的毛刺外露，操作过程中不会划伤操作人员手部，刀片的安装位置隐藏在两个立块之间，仅露出刚好切入绝缘层的刃口长度，不会出现操作时误触刃口被割伤的安全隐患。在电气维修现场布线、配电箱装配、家电维修等非量产线束加工场景中，这类简易剥线工装的适配性极强，既可以作为工位固定工装长期使用，也可以收纳在工具箱内作为流动维修的配套工具，零件全部采用普通45号钢加工，表面做发黑防锈处理，潮湿环境下使用也不会轻易生锈，使用寿命远高于塑料材质的手持式剥线工具。
