六英寸机用台钳圆形工件夹持颚板结构

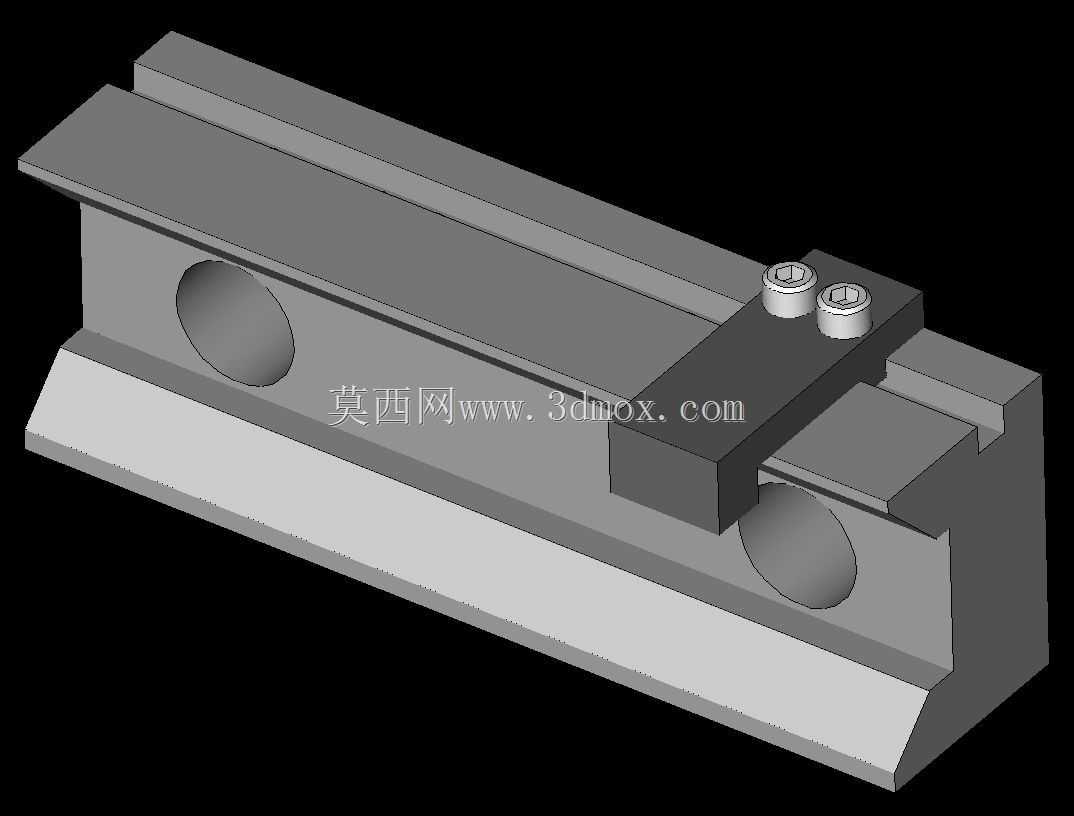

　　在常规机加工车间的铣削、钻削、轻度磨削工序里，六英寸机用台钳是工位上覆盖率极高的通用夹持工装，但标配平口颚板面对圆形截面工件时，始终存在夹持定心差、易打滑、夹伤工件表面的痛点，这套可调颚板结构正是针对该场景做的适配性改造设计。从结构逻辑来看，整套颚板采用分体式可调设计，基础基体直接适配六英寸台钳的原有安装位，不需要对台钳本体做任何打孔、铣削改造，更换时只需松开原有颚板的固定螺丝，将基体对位安装即可，安装边界完全匹配市面主流六英寸机用台钳的颚板安装孔距与基面高度，不会出现干涉台钳行程、改变钳口基准高度的问题。基体上加工有两处对称的弧形夹持凹槽，凹槽的圆弧曲率覆盖常见的棒料直径区间，当工件直径落在凹槽适配范围内时，

　　圆弧面可以与圆形工件外圆形成更大的接触包角，相比平口钳的线接触夹持，接触面积提升数倍，夹持摩擦力显著增大，既可以避免大切削量下工件转动打滑，也能减少单位面积的夹持压强，降低软质金属棒料、精加工棒料表面被夹伤压痕的概率。上部的可调压块通过两颗内六角锁紧螺丝与基体连接，压块的位置可以沿基体上的导向槽做横向调整，针对超出基础凹槽适配直径的大尺寸圆形工件，或是带台阶、扁位的异形轴类工件，可以移动压块位置调整夹持点的分布，让夹持力的作用点避开工件的已加工面、薄壁位置，保证夹持状态下工件的受力均匀，不会因为局部应力过大产生装夹变形。压块与基体的导向槽采用小间隙配合，调整时不会出现晃动偏移，锁紧后压块与基体形成刚性整体，

　　夹持状态下的整体刚性可以满足硬质合金刀具高速铣削的受力要求，不会出现颤振让刀的问题。在实际工位应用中，这套颚板不需要额外配置转接板，更换时间不超过五分钟，日常使用时可以根据加工工件的类型快速切换平口颚板与这套专用颚板，不需要单独采购专用的圆形工件夹具，能有效降低中小批量加工场景下的工装投入成本。针对钻削工序的对刀需求，颚板的弧形凹槽中心与台钳的钳口对称中心做了同轴度校准设计，装夹标准直径棒料时，工件中心自动对齐钳口中心，不需要每次装夹后反复打表找正，能有效缩短单件装夹的辅助时间。颚板的整体材质选用常规的45号钢，基础基体做调质处理提升整体韧性，夹持接触面做局部淬火处理提升耐磨性能，长期使用后即使夹持面出现磨损，

　　也可以通过平面磨床修磨接触面后继续使用，维护成本极低。结构设计上没有采用复杂的传动、锁紧机构，所有零件都是常规的机加工件与标准内六角螺丝，车间的自有设备就可以完成整套零件的加工制作，不需要依赖外部定制加工。针对不同的加工场景，比如需要夹持表面粗糙度要求极高的精加工铜棒、铝棒时，还可以在弧形夹持面粘接铜皮、尼龙垫等软质垫层，基体与压块上预留了垫层的粘贴空间，不会因为加贴垫层影响压块的锁紧行程。在安装尺寸的边界控制上，整套颚板安装后总高度与原标配平颚板高度差控制在0.02mm以内，不会改变台钳原有钳口的基准面高度，之前用平口颚板设定的加工坐标系，更换颚板后不需要重新对Z轴设定原点，能减少工序切换时的对刀工作量。可调压块的行程范围覆盖六英寸台钳的最大开口宽度区间，不会因为压块的结构限制台钳的最大夹持范围，当需要夹持方形工件时，也可以将压块调整到与基体端面齐平的位置，作为普通平口颚板使用，兼顾了通用夹持与专用圆形工件夹持的双重需求。
