3英寸硬质聚氨酯固定平板脚轮结构设计

　　在各类工业移动设备、仓储物流载具、轻型自动化输送工位的底部支撑结构设计中，脚轮作为直接接触地面的行走承载部件，其结构合理性、材质适配性直接决定了设备移动的顺畅度、运行噪音水平以及长期使用的耐磨寿命。这款3英寸规格的硬质聚氨酯固定平板脚轮，在结构设计阶段就瞄准了定向移动场景的使用需求，没有设置转向回转结构，整体支架采用一体式冲压折弯成型的钢制托架，顶部安装板为矩形平板结构，四个角位预留了贯通的安装螺栓孔，安装时可直接通过螺栓将脚轮整体固定在设备底部的安装基准面上，不需要额外加工复杂的连接结构，安装作业效率高，连接刚性充足，能避免长期承载后出现连接松动、支架偏移的问题。

　　从实际应用场景来看，这类固定方向的脚轮通常会和同规格的万向脚轮搭配使用，在设备底部形成稳定的四点支撑布局，两个固定脚轮布置在设备行进方向的后端，两个带转向功能的万向脚轮布置在前端，既可以保证设备直线行进时的方向稳定性，不会出现行进走偏、蛇形晃动的问题，又能通过前端万向脚轮实现小半径转向，适配车间内狭窄通道的通行需求。硬质聚氨酯的轮面材质，相比传统的尼龙轮、橡胶轮有更均衡的性能表现：其邵氏硬度控制在合理区间，既具备足够的承载能力，在额定载荷下不会出现轮面过度形变导致的滚动阻力骤增，又能在环氧地坪、水泥地面、瓷砖地面等常见工业地面上滚动时，有效降低运行噪音，不会像硬质尼龙轮那样在不平整地面上产生明显的颠簸震动，也不会像普通橡胶轮那样长期使用后出现轮面掉屑、染色地面的问题，适配电子车间、洁净仓储、食品加工区域等对地面洁净度有一定要求的使用场景。

　　在结构细节设计上，这款脚轮的轮体采用双轴承支撑结构，轮轴穿过支架两侧的支撑耳片，端部通过六角锁紧螺母进行轴向固定，螺母与支架之间设置了防松垫片，能避免设备长期颠簸运行时螺母出现松脱，保证轮体转动的同轴度，减少轮体转动时的径向跳动。支架的支撑耳片采用对称式折弯设计，折弯处做了圆角过渡处理，既消除了尖锐的加工毛刺，避免安装作业时划伤操作人员，又通过折弯圆角提升了支架的结构强度，在承受偏载、冲击载荷时不会出现耳片开裂、变形的问题。顶部安装板的四个安装孔采用长圆孔与圆孔搭配的布局？不对，从模型结构来看四个孔均为圆形通孔，孔位的中心距经过标准化匹配，适配市面上多数标准工业设备、周转车、工作台的底部安装孔位，不需要用户重新打孔适配，降低了选型替换的成本。

　　从安装边界尺寸来看，3英寸的轮径决定了这款脚轮的整体安装高度处于适中区间，安装后设备底部距离地面的高度不会过高，能降低设备整体的重心，提升设备放置和移动时的稳定性，同时足够的轮径也能保证在地面存在细小杂物、微小接缝、轻度不平整的情况下，轮体可以顺利滚过，不会出现卡滞、颠簸的问题。轮面的宽度经过优化，在保证整体结构紧凑的前提下，尽可能增大轮面与地面的接触面积，降低单位面积的接地压力，既减少了轮面的磨损速率，又能避免在软质地面上留下过深的压痕。固定方向的结构设计相比万向脚轮，省去了回转转盘、转向轴承等部件，整体结构更简单，承载能力更强，后期维护成本更低，不需要定期对转向结构进行润滑、清理杂物，适合长期在固定路线上移动的载具使用，比如生产线旁的固定路径周转车、重型工作台的定向支撑位、仓储货架的底部移动支撑等场景。

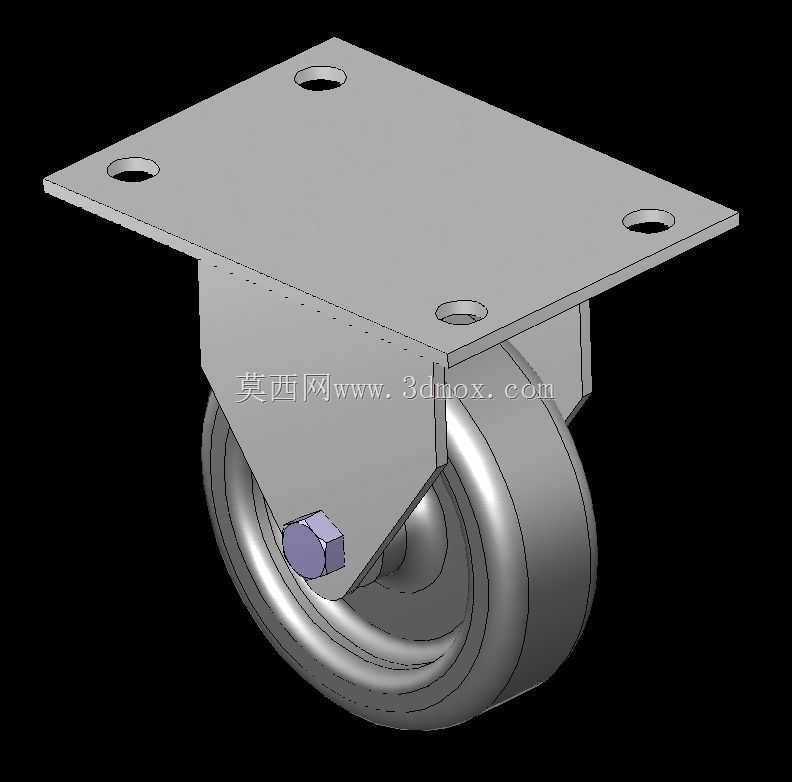

　　在建模细节处理上，这款模型完整还原了脚轮的所有结构特征，包括安装板的冲压倒角、支架折弯处的工艺圆角、轮轴端部的锁紧螺母结构、轮体的曲面弧度，所有配合面的尺寸公差都按照实际加工装配要求进行了设定，导入到装配环境中时，可以直接进行干涉检查、安装孔位匹配验证，不需要额外对模型结构进行修补调整，能直接用于设备整体的装配设计、BOM清单统计、工程图导出，为结构设计人员的选型和装配工作提供准确的三维数据参考。
