开关电源电路板组件三维结构模型

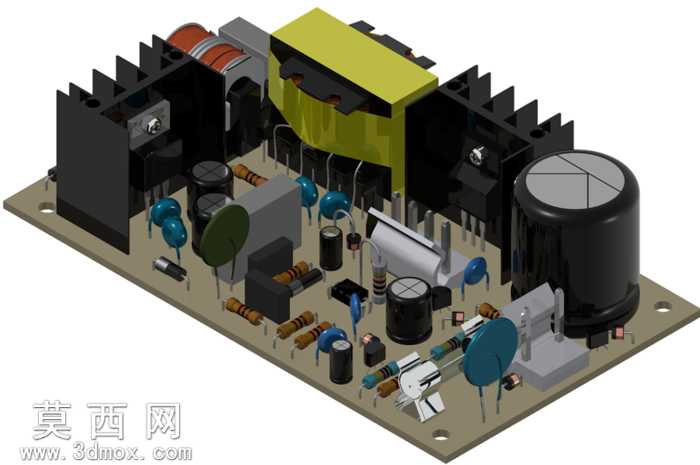

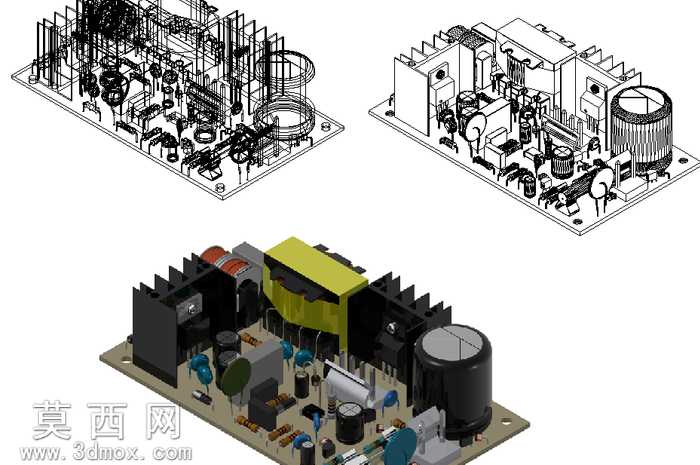

本模型为开关电源电路板完整组件的三维建模成果，建模过程中严格遵循工业级开关电源的实际布局逻辑，对板载所有元器件进行1:1等比例还原。首先以FR-4环氧玻纤基板作为基底模型，精准还原基板的安装定位孔、边缘切角与焊盘排布特征，基板表面做哑光绿油质感渲染，还原真实PCB板的材质观感。建模阶段对板载元器件做分类精细化处理：针对高频脉冲变压器，还原其黄色铁氧体磁芯、多层漆包线绕组、绝缘胶带包裹层与引脚插装结构，磁芯材质做半哑光磨砂质感渲染，引脚做镀锡金属亮面处理；针对两侧铝制散热片，还原其梳状鳍片结构、固定螺丝孔位与表面氧化磨砂黑质感，准确还原散热片与功率器件的贴合安装位置；针对电解电容，区分不同容值对应的体积尺寸，还原铝制外壳的黑色哑光质感、顶部防爆压痕与白色参数标识区，引脚做弯折插装的形态还原；针对瓷片电容、碳膜电阻、二极管、三极管等分立元件，逐一还原其色环标识、本体塑封质感与引脚焊接形态，所有元件的插装角度、引脚弯折弧度均参考实物焊接工艺制作。模型整体装配逻辑严谨，所有元器件的排布遵循电源板的安规间距要求，高低压区域的元件分隔清晰，走线区域的留白符合实际PCB布线逻辑。渲染阶段采用工作室均匀布光，突出不同材质的质感差异：金属散热片的冷峻反光、电容塑壳的柔和漫反射、变压器磁芯的哑光质感、基板的半哑光绿油质感均得到准确呈现，同时通过阴影层次突出板上元件的高低错落关系，完整展现开关电源板的立体装配结构。设计思路上以还原真实工业电源板的结构特征为核心，兼顾模型的装配合理性与视觉真实度，可用于电子结构教学、电源产品展示、装配工艺演示等场景，模型各部件均为独立可编辑结构，支持后续的结构拆解、动画演示等二次开发操作。
