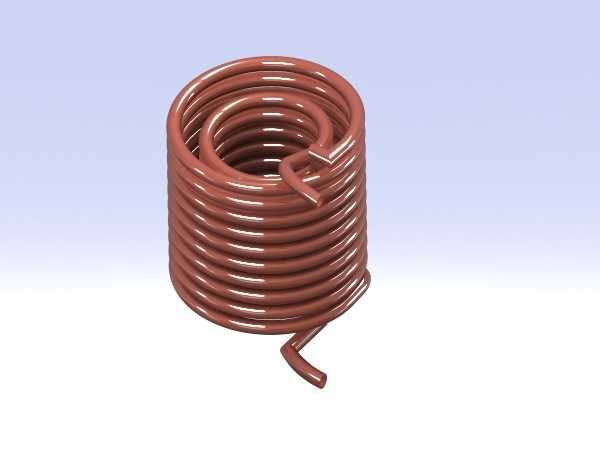

本作品为多层密绕式铜质电感线圈的三维建模成果,建模过程依托SolidWorks平台完成,整体采用参数化设计逻辑,可根据实际电感参数需求调整线径、绕制匝数、线圈内径外径、出线端长度等核心尺寸,适配不同电路场景的元件选型需求。建模阶段首先绘制螺旋线路径作为线圈主体的扫掠引导线,路径参数严格匹配多层密绕线圈的层叠排布规律,每层线圈紧密贴合无错位间隙,层间过渡自然顺滑,还原真实绕线工艺的堆叠效果;随后绘制与漆包铜线线径一致的圆形截面,沿螺旋引导线完成扫掠特征生成线圈主体,针对线圈首尾的出线端,单独绘制弯折路径完成延伸建模,出线端的弯折角度、延伸长度均参考实际电感元件的引脚接线需求设计,两个出线端分别从线圈上下层的对应位置引出,弯折弧度自然,无生硬折角,还原真实漆包线弯折的形变特征。材质渲染阶段,为模型赋予红棕色漆包铜材质,调整材质的反射参数与粗糙度,模拟漆包线外层绝缘漆的半光泽质感,表面呈现均匀的温润反光,无过度夸张的镜面反射效果,还原真实漆包铜线的外观特征;场景搭建采用浅淡渐变背景,搭配柔和的多角度布光,突出线圈的层叠结构与轮廓细节,通过光影的明暗变化清晰展现每一圈绕线的排布层次,让观看者可以直观感知线圈的绕制密度与整体尺寸比例。结构设计上,线圈主体为空心圆柱形态,多层绕线紧密排列,整体结构规整,绕线排布均匀无松散错位,既还原了空心电感线圈的真实结构特征,也预留了参数调整接口,可快速修改参数生成不同规格的线圈模型,可用于电磁元件结构展示、电路装配模拟、教学演示等场景,建模过程中对绕线的层间对齐、出线端的位置精度做了重点校验,确保模型结构符合实际生产中电感线圈的绕制工艺要求,不存在结构穿模、路径错位等建模问题,整体模型细节完整,结构逻辑清晰,能够直观展现多层密绕铜线圈的外观形态与结构特点。
- 全部评论(0)
- 模板大小 4.06 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2010,效果图,其它,
- 软件分类 变压器/电感器
