河道取水口拦污栅及滤水结构三维设计

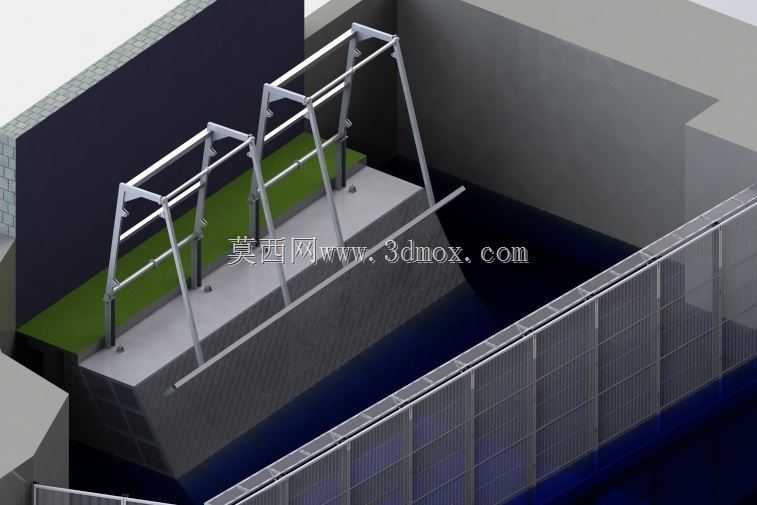

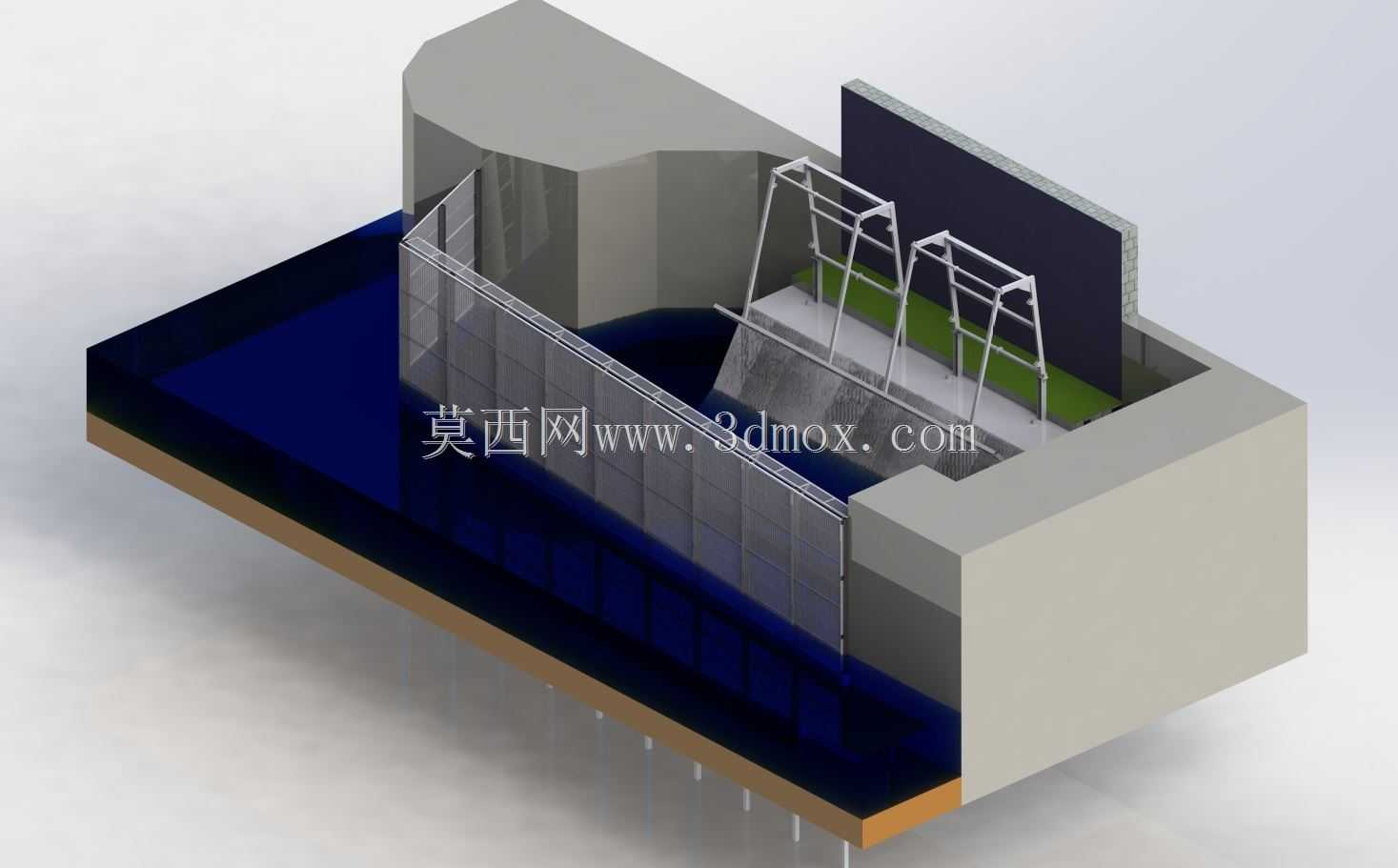

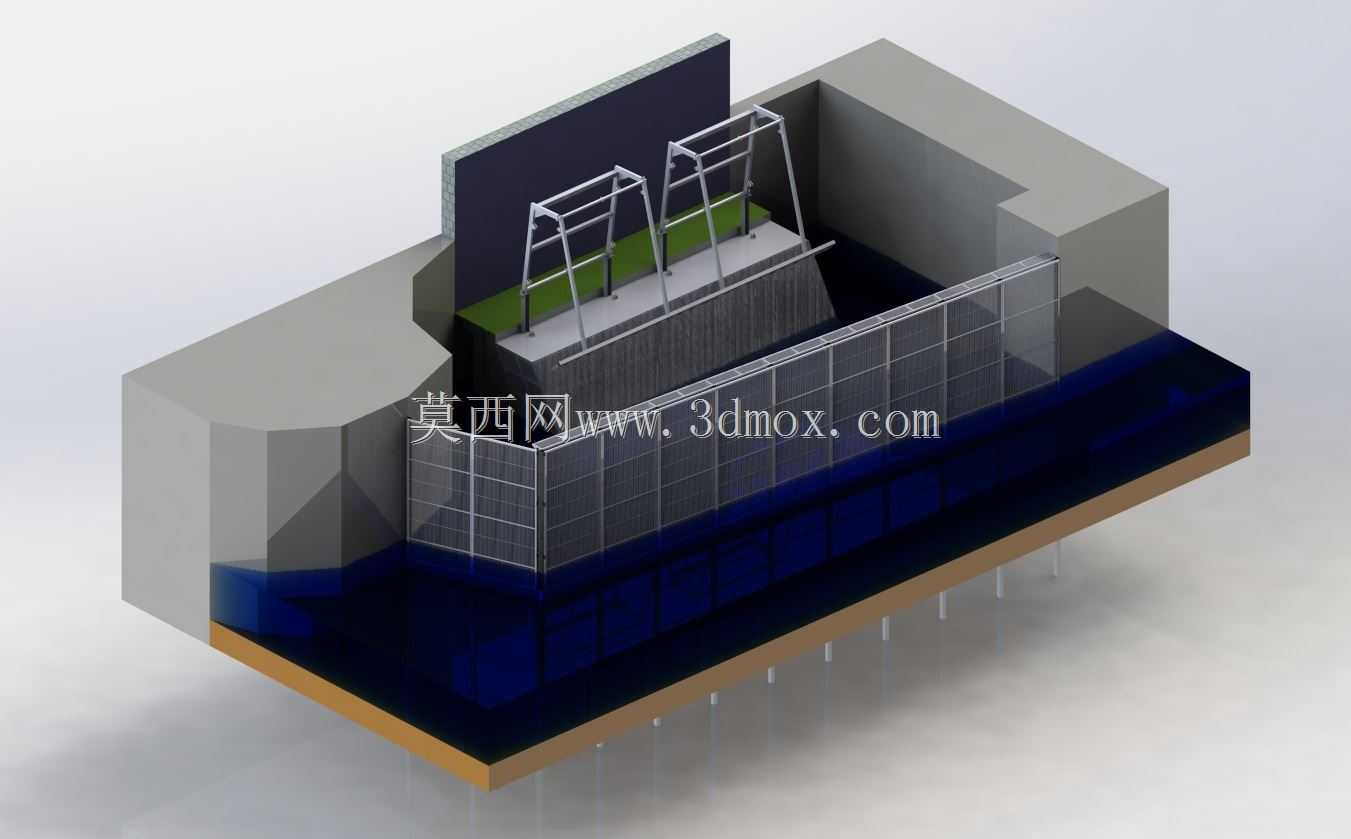

这套拦污栅与滤水结构主要应用于中小型河道取水口、岸边式取水泵站进水段，也可适配小型生态引水渠、农田灌溉取水首部的进水防护场景，核心作用是在水流进入输水管道或泵组前，拦截水体中裹挟的漂浮杂物、枯枝落叶、生活垃圾以及大体积悬浮杂质，避免后续输水管道堵塞、水泵叶轮被杂物缠绕损坏，同时通过配套的滤水段实现初步的水体杂质沉降与粗滤，降低后续净水处理单元的负荷。从结构设计逻辑来看，整体采用混凝土池体与金属构件组合的形式，外围的混凝土结构作为承重与水流导控主体，进水侧设置倾斜布置的栅条拦污组件，栅条采用等间距排布，间距根据取水规模与后续设备过流能力设定，既保证过流断面的通流面积满足设计取水量要求，又能有效拦截尺寸大于栅隙的杂物，栅体框架采用型钢焊接成型，与混凝土池壁的预埋构件通过螺栓连接，方便后期提栅清理维护。配套的滤水段设置在拦污栅后侧，采用阶梯式缓流结构设计，水流经过拦污栅后进入缓流区，流速降低后裹挟的细小砂砾会在该区段沉降，避免大颗粒杂质进入后续流道，两侧设置的检修走道采用防滑格栅板铺设，走道边缘设置安全防护栏杆，栏杆高度符合水工构筑物安全规范，满足日常巡检、清污作业的操作空间需求。在安装边界控制上，整体结构的底部与河道基础衔接处设置了防渗混凝土垫层，避免水流冲刷基础导致结构沉降，池体的进水端与河道顺接，两侧做翼墙扩口处理，减少进水时的水头损失，出水端与后续输水暗渠或泵组吸水池衔接，衔接处设置止水密封结构，防止出现漏水、渗水问题。设计过程中充分考虑了不同水位下的过流能力，拦污栅的高度覆盖河道常水位与设计洪水位区间，避免高水位时杂物从栅顶溢流进入后续流道，栅条的截面采用流线型设计，降低水流经过栅体时的阻力，减少水头损失，同时栅体表面做防腐处理，适应河道水环境下的长期使用需求，降低结构锈蚀速率。日常运行过程中，可根据栅前栅后的水位差判断拦污栅的堵塞情况，当水位差达到设计阈值时，可通过配套的起吊设施将栅体提出水面进行清污作业，滤水段的沉降区预留了清淤通道，可定期对沉降的泥砂进行清理，保证滤水段的通流效率。
