河道拦污栅臂配过滤河结构设计

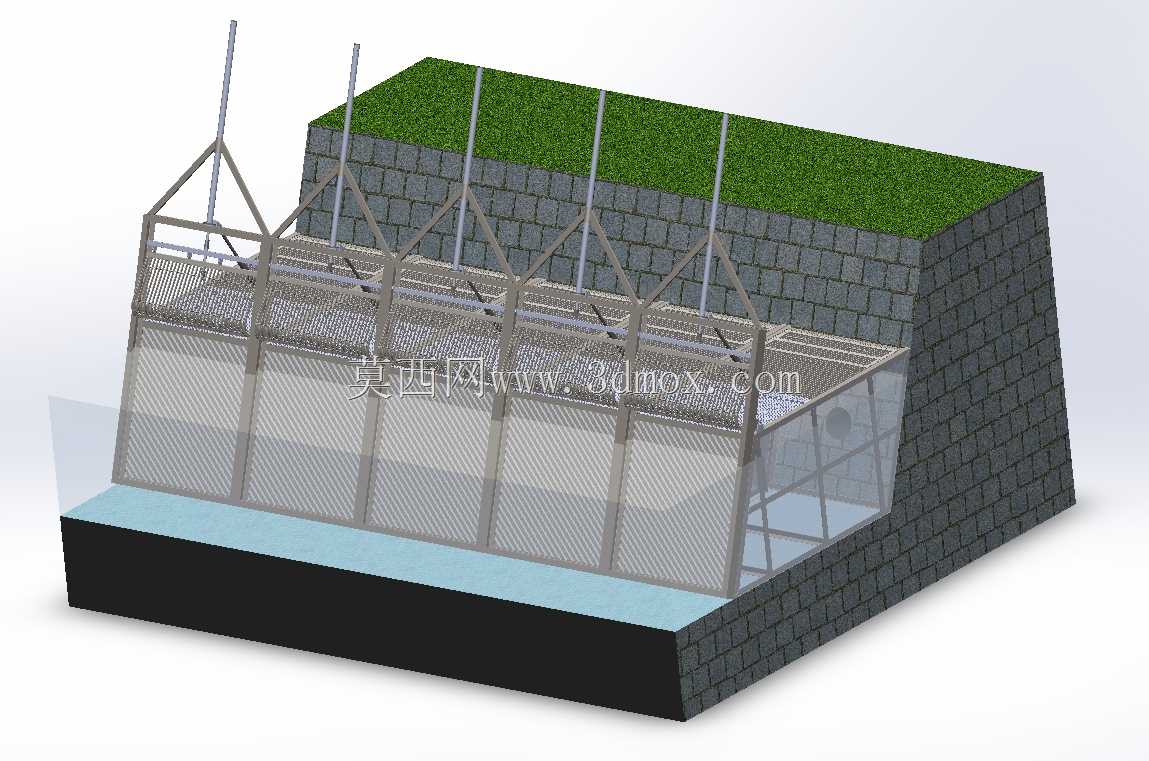

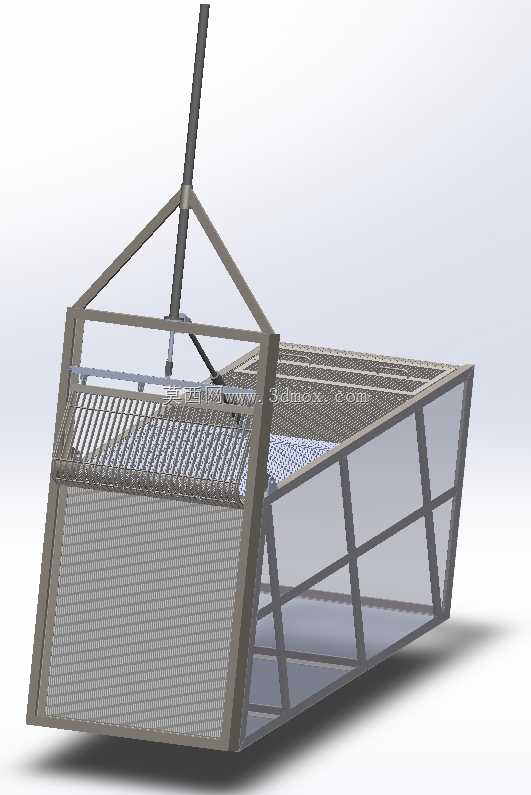

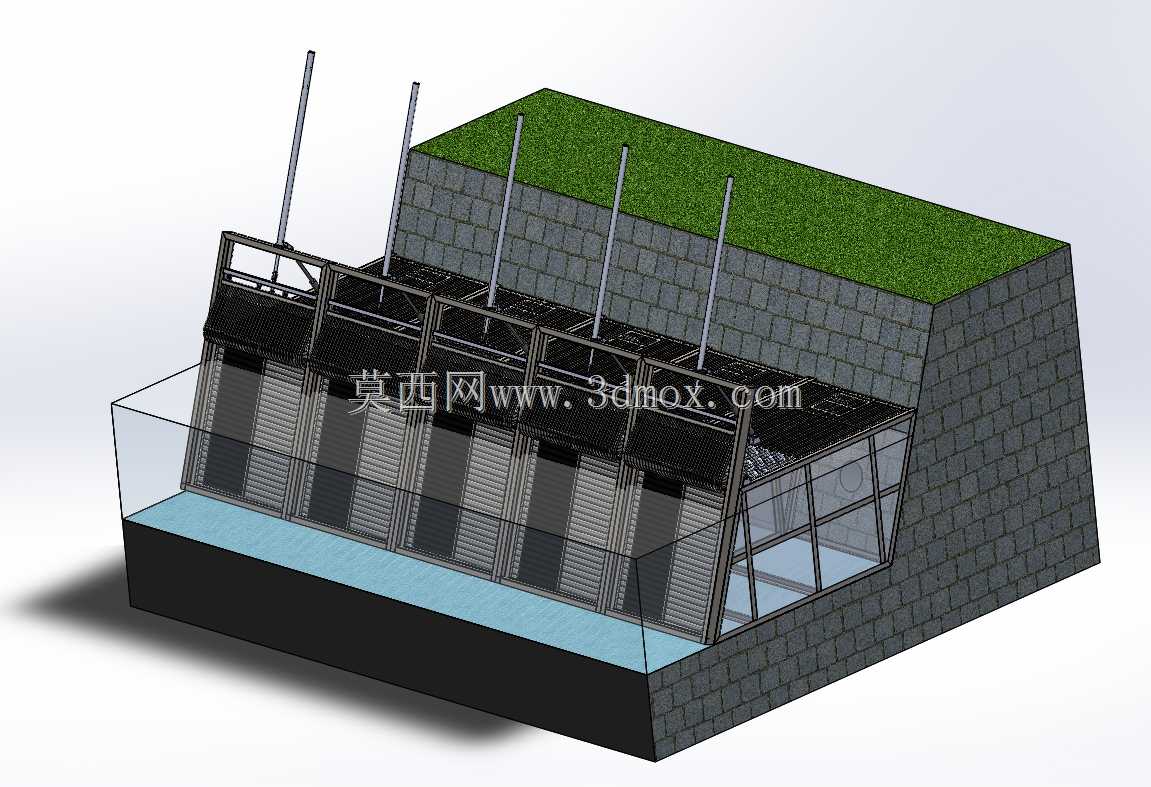

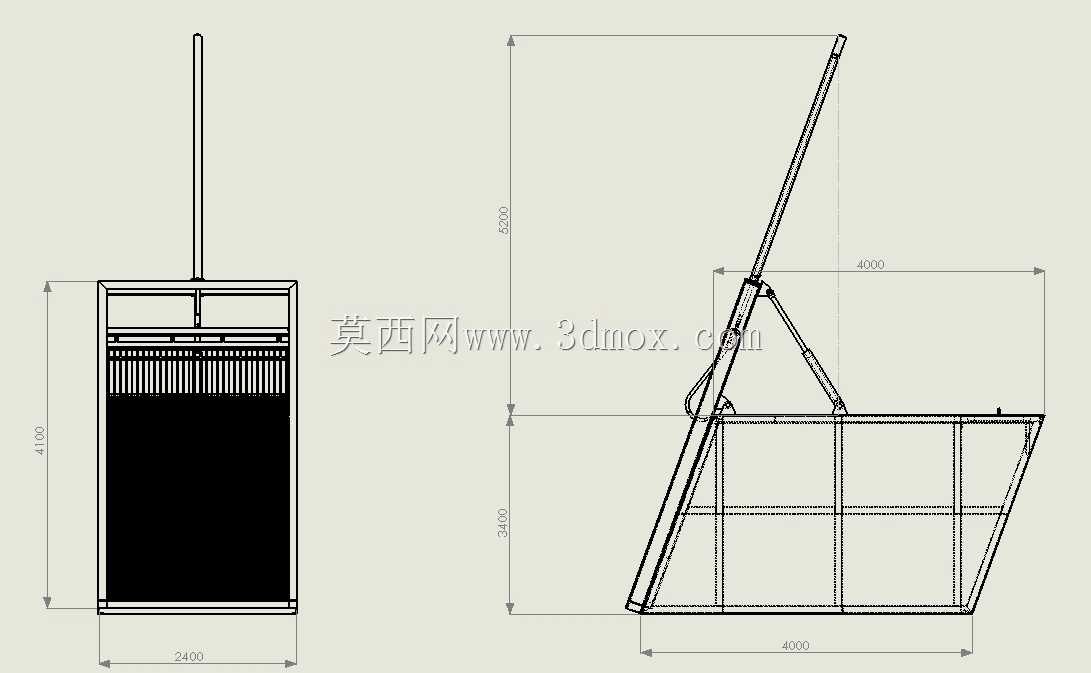

这套拦污栅臂配过滤河结构，主要应用在城市内河、景观河道、小型引水渠的入水口段，解决日常径流携带的漂浮垃圾、枯枝落叶、悬浮杂物进入下游水体或取水设施的问题，尤其适配有生态护坡的缓坡河道场景，不需要额外做大面积土建改造就能适配现有驳岸结构。从结构设计逻辑来看，整套装置顺着河道驳岸的坡度倾斜布置，栅面与水流方向呈一定夹角，既可以保证过水断面的过流能力，避免汛期雍水，又能让被拦截的杂物顺着栅面滑落到预设的收集区域，减少人工清污的频次。栅臂部分采用三角桁架式支撑结构，每一组支撑单元都通过斜向拉杆与驳岸的预埋基础连接，整体抗水流冲击的冗余量充足，就算遇到汛期短时高水位、大流量的过流工况，也不会出现栅面变形、支撑失稳的问题。栅网部分采用分块拼接的设计，单块栅网的尺寸控制在单人可搬运的范围内，后期如果出现局部栅条磨损、锈蚀的情况，不需要整体拆卸整套结构，只需要更换对应损坏的栅块就行，运维的便捷性很高。安装边界上，这套结构的底部直接坐落在河道的硬质护底上，顶部的支撑立柱锚定在驳岸顶部的格宾挡墙压顶位置，横向相邻的栅臂单元间距经过反复校核，既不会因为间距过大导致栅网跨度过大产生挠度变形，也不会因为支撑过密造成不必要的材料浪费。栅条的间隙尺寸根据河道的过水流量、常年携带杂物的类型做了匹配，既能有效拦截尺寸超过间隙的漂浮物，又不会因为间隙过小造成栅前水头损失过大，影响河道的正常行洪能力。顶部的液压驱动结构可以带动栅臂做小角度的抬升动作，遇到需要集中清污或者汛期大流量泄洪的工况，可以远程控制抬升栅面，快速释放栅前堆积的杂物，避免杂物堆积过多压垮栅体或者堵塞过水断面。驳岸部分的格宾挡墙、顶部植生层的结构也和拦污栅做了一体化适配，挡墙的埋深、压顶的标高都和栅臂的安装点位做了协同设计，不需要在现场做二次切割或者补焊作业，所有连接点位都预留了标准的安装孔位，现场只需要完成螺栓紧固和密封处理就能完成装配。从实际使用的角度来看，这套结构不需要配套复杂的电控系统，日常运行几乎没有能耗，只有在清污或者调整栅面角度的时候才需要启动液压系统，运维成本很低，非常适合中小型河道的常态化水质维护、漂浮物拦截场景，也可以配套在小型取水口、生态湿地的前置预处理段使用，对下游的水处理设施起到前置保护的作用，避免大体积杂物进入后续处理单元造成设备堵塞、损坏。
