磁选分隔输送生产线结构设计

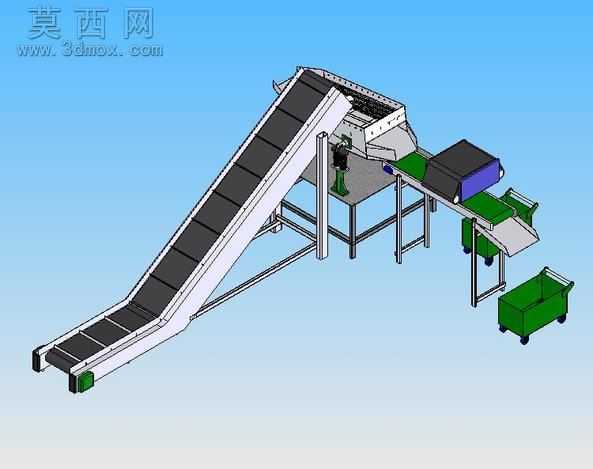

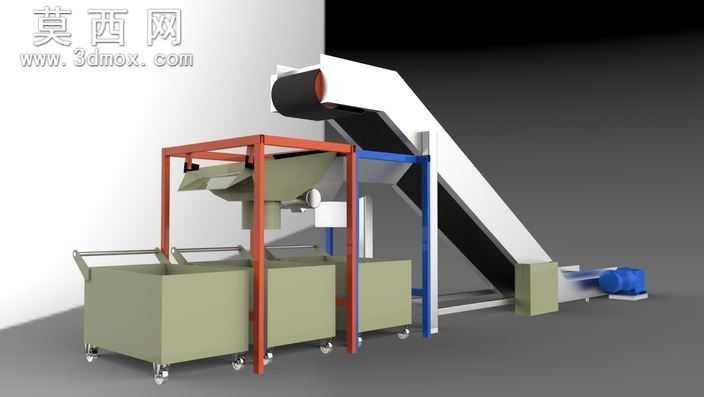

本套磁选分隔输送生产线采用三维参数化建模完成整体设计，建模过程中严格遵循机械设计规范，对每一处结构细节都做了精准还原，从倾斜上料段的机架型材选型、皮带托辊排布，到磁选分选单元的磁系安装位置、出料导槽角度，再到末端集料工位的料箱定位结构，都按照实际生产的装配逻辑完成层级装配，避免了建模过程中的干涉问题。渲染阶段采用工业级写实材质配置，皮带部分赋予哑光耐磨橡胶材质，还原输送皮带表面的防滑纹理与哑光质感；机架框架采用拉丝不锈钢材质，调整金属反射参数还原工业型材的冷硬金属质感；磁选单元的分选滚筒赋予强磁部件的深色金属漆面，集料箱采用工程塑料材质，搭配浅蓝工业背景完成渲染，清晰呈现设备的整体布局与各部件的位置关系。结构设计上，设备采用倾斜爬坡输送作为上料段，大倾角的皮带设计可将待分选的铸造物料从低位提升至磁选工位，皮带两侧设置挡边防止物料滚落；中段磁选分选单元利用强磁滚筒实现铁磁性物料与非铁杂质的分隔，通过可调式分料隔板控制不同物料的下落轨迹，将分选后的物料分别导入对应的出料通道；末端设置多工位集料结构，搭配可移动式周转料箱完成分选后物料的收集，料箱底部设置脚轮方便转运更换。设计过程中充分考虑铸造车间的实际使用场景，优化了设备的维护空间，磁选滚筒位置预留了检修拆装余量，输送段的张紧机构设置在机架末端方便日常调整皮带松紧，整体结构紧凑布局合理，可直接对接铸造生产线的出料工位，完成铸造物料的在线磁选分隔作业，解决铸造生产中物料混料分选的实际需求，建模过程中所有配合面都做了公差适配，确保虚拟装配的合理性，可作为同类磁选输送设备设计的参考方案。
