四脚可调式重型安全支撑支架

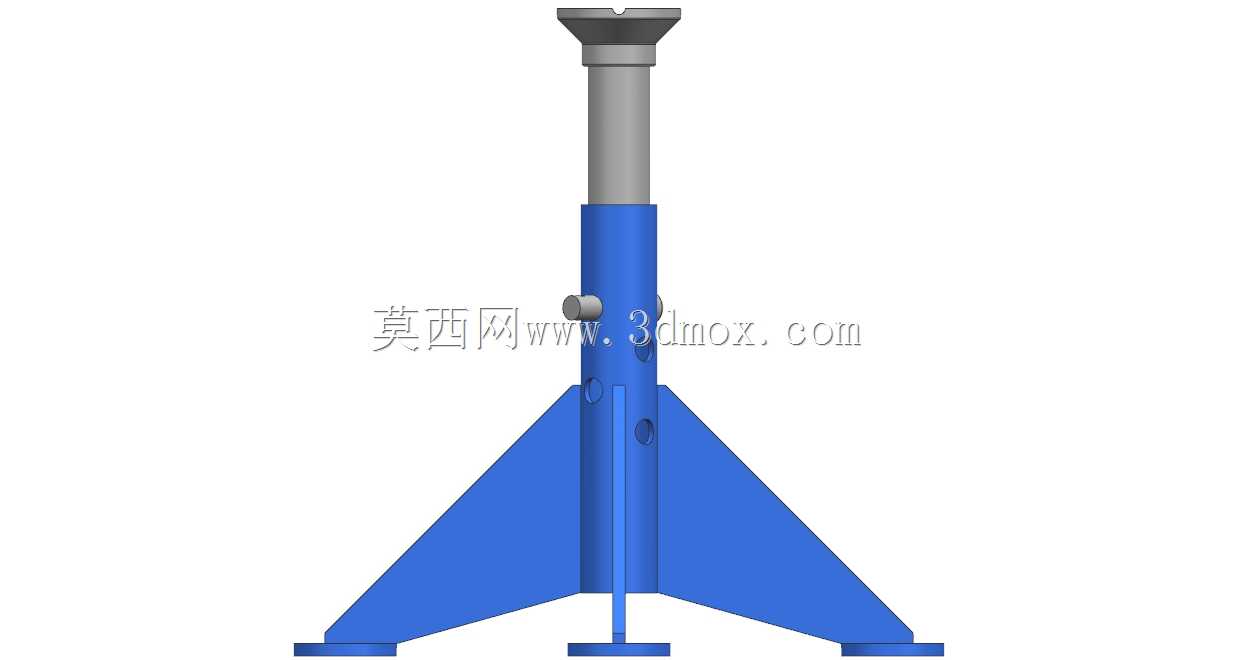

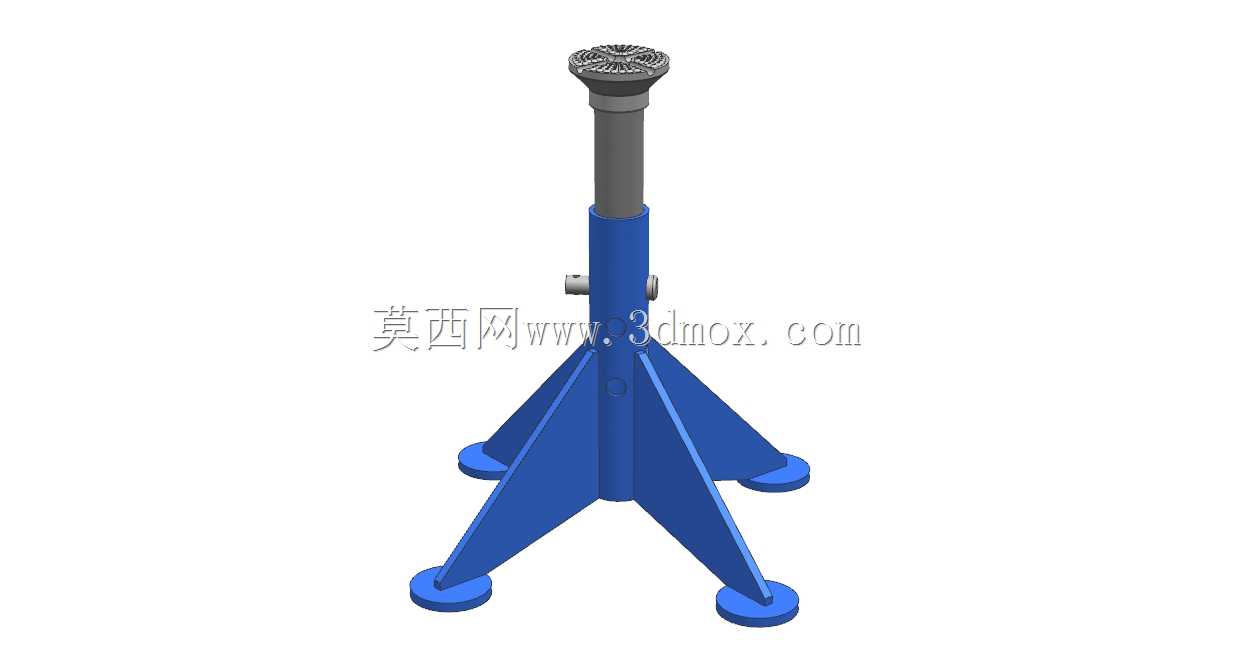

这类四脚支撑结构常出现在商用车维保、重型设备检修的工位场景中，区别于随车携带的剪式顶升工具，它的核心作用是在车辆或设备被举升到位后，提供长期稳定的静态承重支撑，避免单一依靠液压顶升机构的密封泄漏风险，保障检修作业过程中的人员安全。从结构设计逻辑来看，底部采用四支辐射式支腿布局，每根支腿末端都配置了带防滑纹理的圆形脚垫，相比传统三腿支撑结构，四脚布局在不平整的车间地面上能获得更大的支撑接触面积，抗侧倾冗余量更高，哪怕被支撑件存在小幅偏载，也不会轻易出现失稳翻倒的情况。中心承力筒采用分段式伸缩结构，外露的柱面加工有等距调节卡槽，配合侧面的插拔式锁销，可以快速调整支撑高度，适配不同底盘高度的作业对象，顶部的承力盘做了放射状防滑齿面处理，和车辆底盘的支撑点位接触时，能增大接触面摩擦力，避免支撑过程中出现滑移错位。设计阶段需要重点校核支腿的抗弯截面模量，承力筒的轴向压杆稳定系数，以及锁销的抗剪切强度，所有受力部件的材质选型都要匹配额定承重下的安全系数要求，通常这类支撑的单台额定承重会覆盖3吨到12吨的区间，不同承重等级的支腿板材厚度、承力筒壁厚、锁销直径都会做对应梯度调整。安装使用时需要注意，支腿必须完全展开至定位卡位，脚垫要完全贴合坚实地面，禁止在松软泥土、碎石地面直接使用，高度调节完成后必须确认锁销完全插入对应卡槽，承力盘和被支撑件的接触点位要选在底盘设计的专属支撑加强位，不能顶在油底壳、管线、钣金覆盖件等非承重部位，避免造成部件损坏或支撑失效。这类支撑的三维建模过程中，需要重点还原支腿的焊接拼接角度、伸缩柱的卡槽间距、锁销的配合间隙，以及顶部防滑齿的结构细节，确保模型可以直接用于工装方案演示、维保作业培训课件制作，也能为同类型支撑产品的改型设计提供结构参考，建模时还要注意各活动部件的装配约束关系，还原高度调节过程中的运动行程，避免出现结构干涉的问题。
