手动齿条式直线推移支撑作业装置

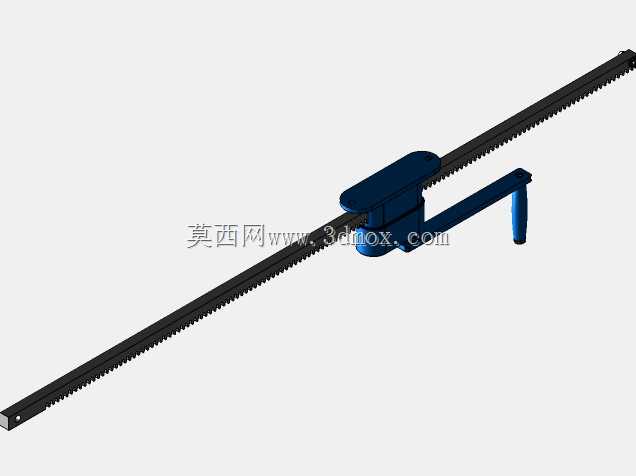

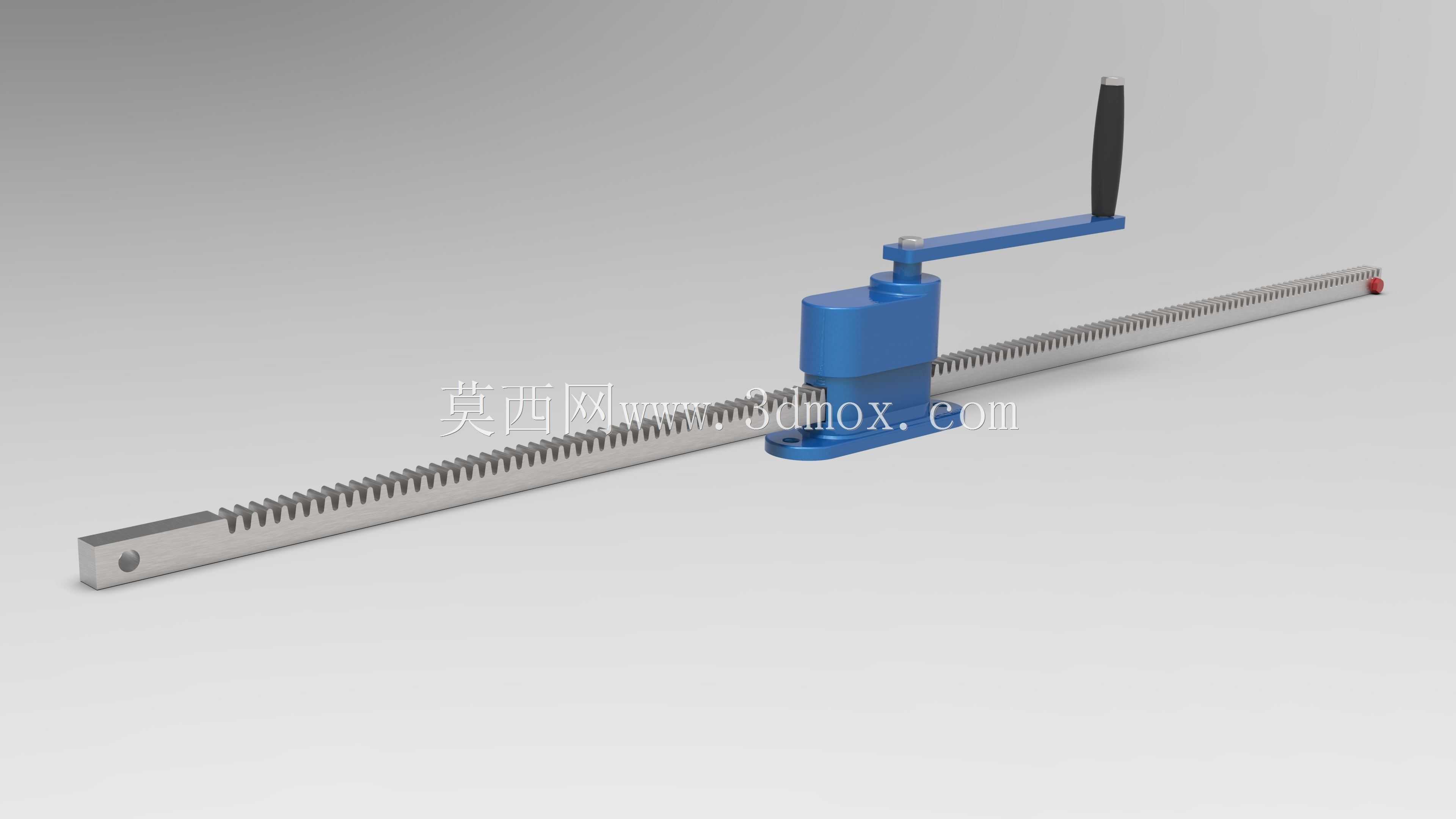

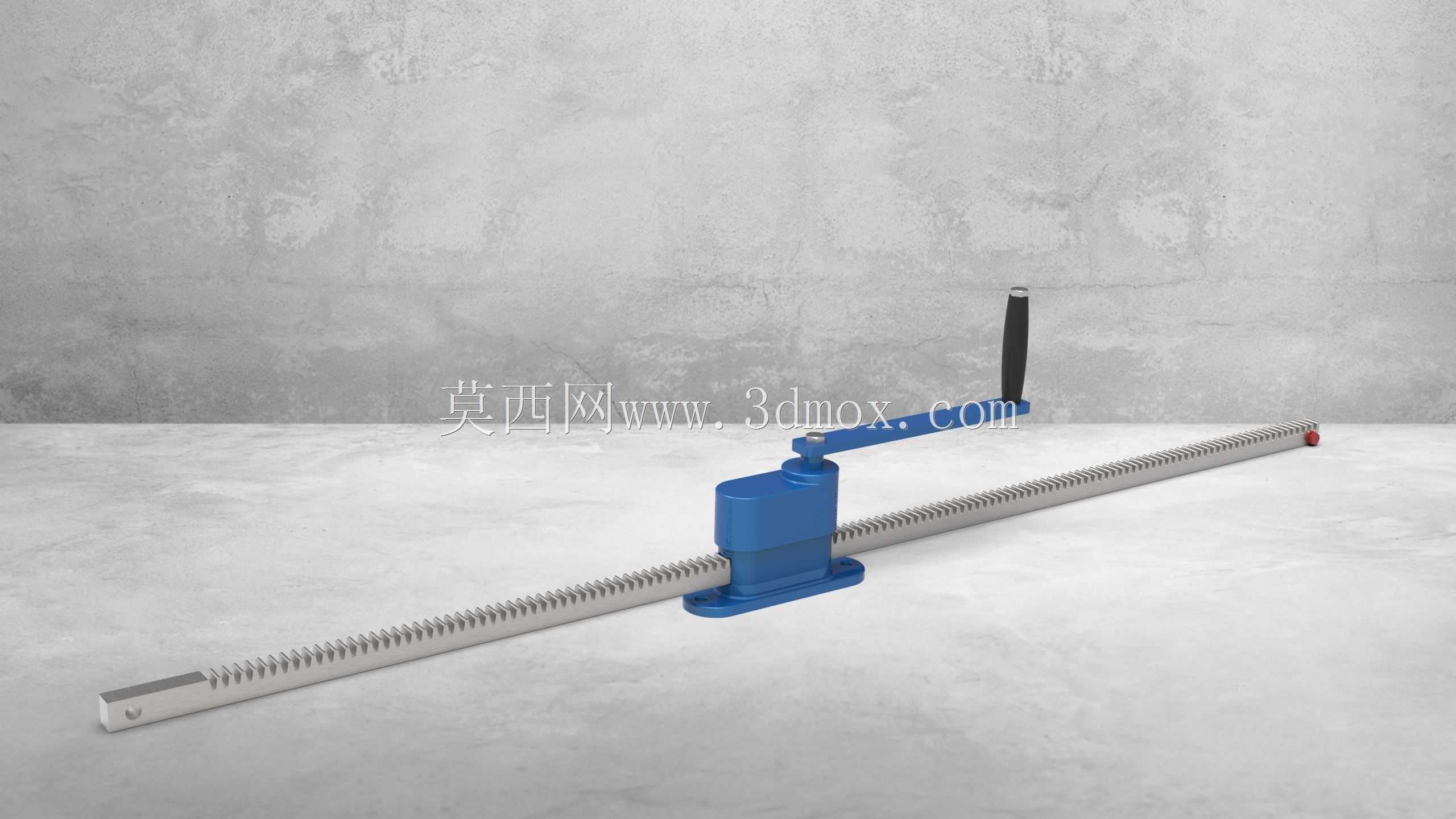

在车间工装调整、建筑构件临时移位、容器安装对位这类需要小行程精准直线施力的场景里，这类手动齿条推移装置的使用频率远高于大型液压顶升设备，它不需要外接动力源，单人即可操作，尤其适合无供电、作业空间狭窄的现场工况。从结构设计逻辑来看，装置核心采用齿轮齿条啮合传动，摇动手柄时，内置齿轮带动长齿条做直线往复运动，既可以完成水平方向的重物推移，也能在垂直安装场景下提供稳定的支撑荷载，传动路径直接，没有冗余的中间传动部件，操作反馈清晰，作业人员可以通过手柄转动的圈数精准控制齿条的伸出长度，对位精度能满足多数现场安装调整的需求。设计时优先考虑了现场安装的适配性，蓝色的基座部分预留了螺栓安装孔，可以直接固定在机架、墙壁或者专用工装台面上，安装边界清晰，不需要额外加工复杂的连接结构，齿条端部带连接孔，可以通过销轴直接和被推移或者被支撑的构件连接，避免施力过程中出现滑脱风险。齿条部分做了通长的齿形加工，两个行程规格分别覆盖600mm与1200mm的直线作业范围，能适配不同距离的推移、支撑需求，手柄部分做了防滑握持处理，长时间操作也不会出现打滑问题，整体结构只保留了核心的传动与安装尺寸，没有做内部复杂机构的冗余建模，对于做现场工装设计、设备选型的工程师来说，可以直接提取外形与安装尺寸，快速完成整体方案的布局，不需要再额外测绘实物尺寸。这类装置的受力路径设计非常直接，基座承担全部的反作用力，齿条作为核心受力件，齿形参数匹配手动操作的施力上限，不会因为过载出现齿面崩损的问题，日常维护只需要定期在齿面涂抹润滑脂即可，没有复杂的密封件或者易损件，适合在车间、工地这类环境相对复杂的场景长期使用。在做三维布局时，要注意预留出手柄转动的操作空间，避免周边构件干涉摇臂的整周转动，齿条伸出到最大行程时，要保证齿条和基座的啮合长度满足受力要求，不能超行程使用，避免齿条脱开造成安全隐患，垂直支撑场景下要额外校核基座安装面的连接强度，保证螺栓的抗剪能力能匹配额定支撑荷载。
