户外垂钓露营一体式便携遮蔽舱结构设计

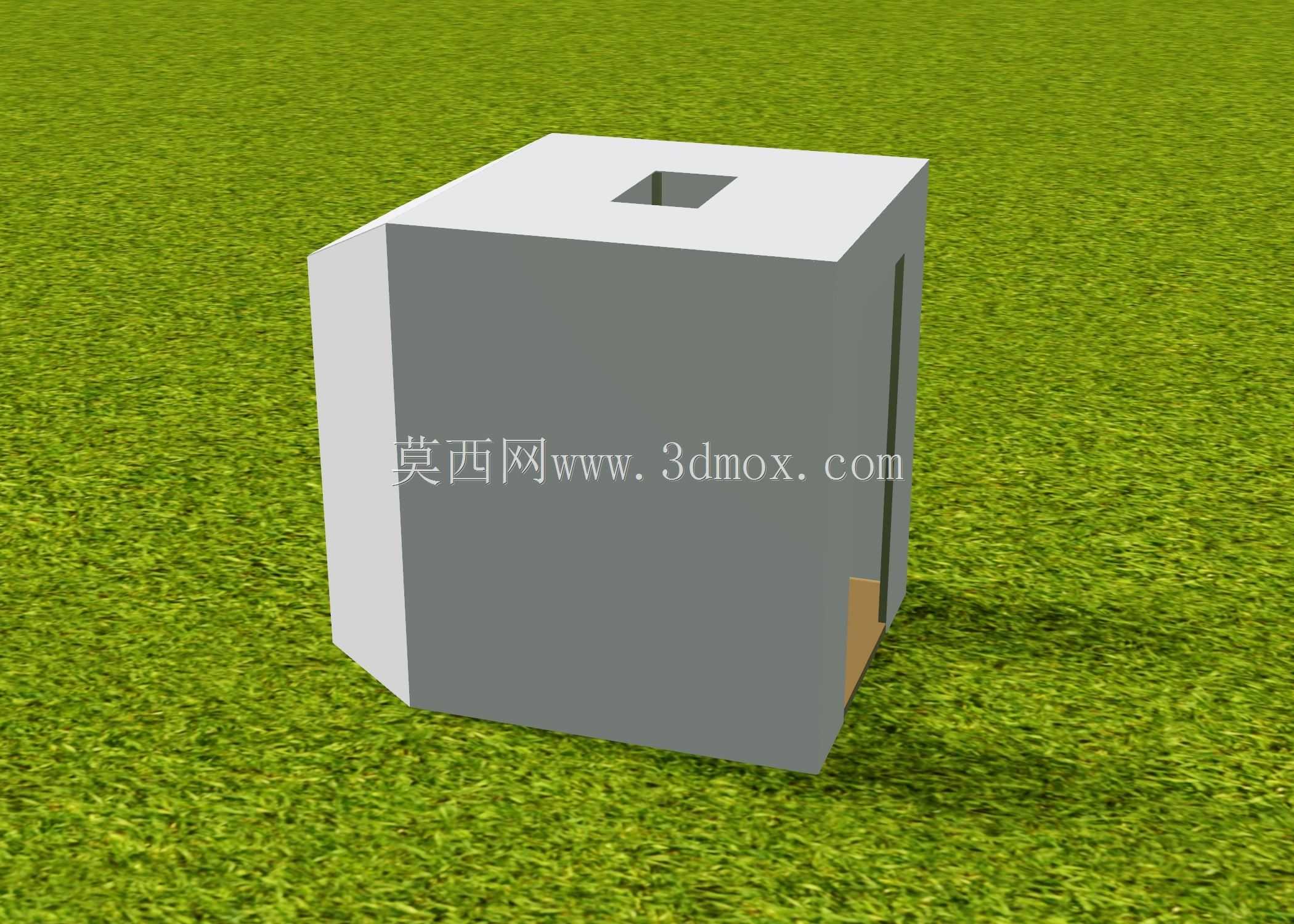

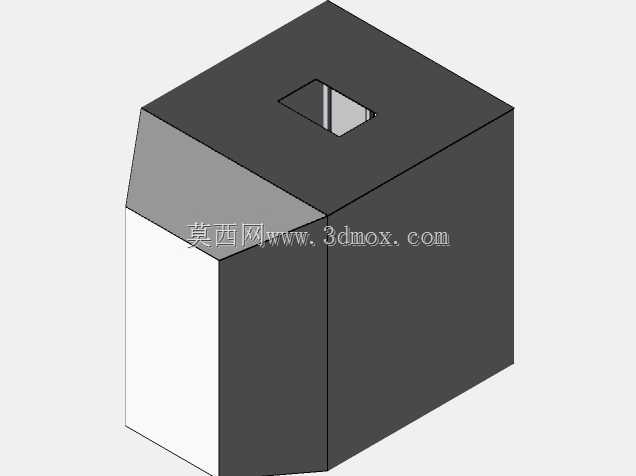

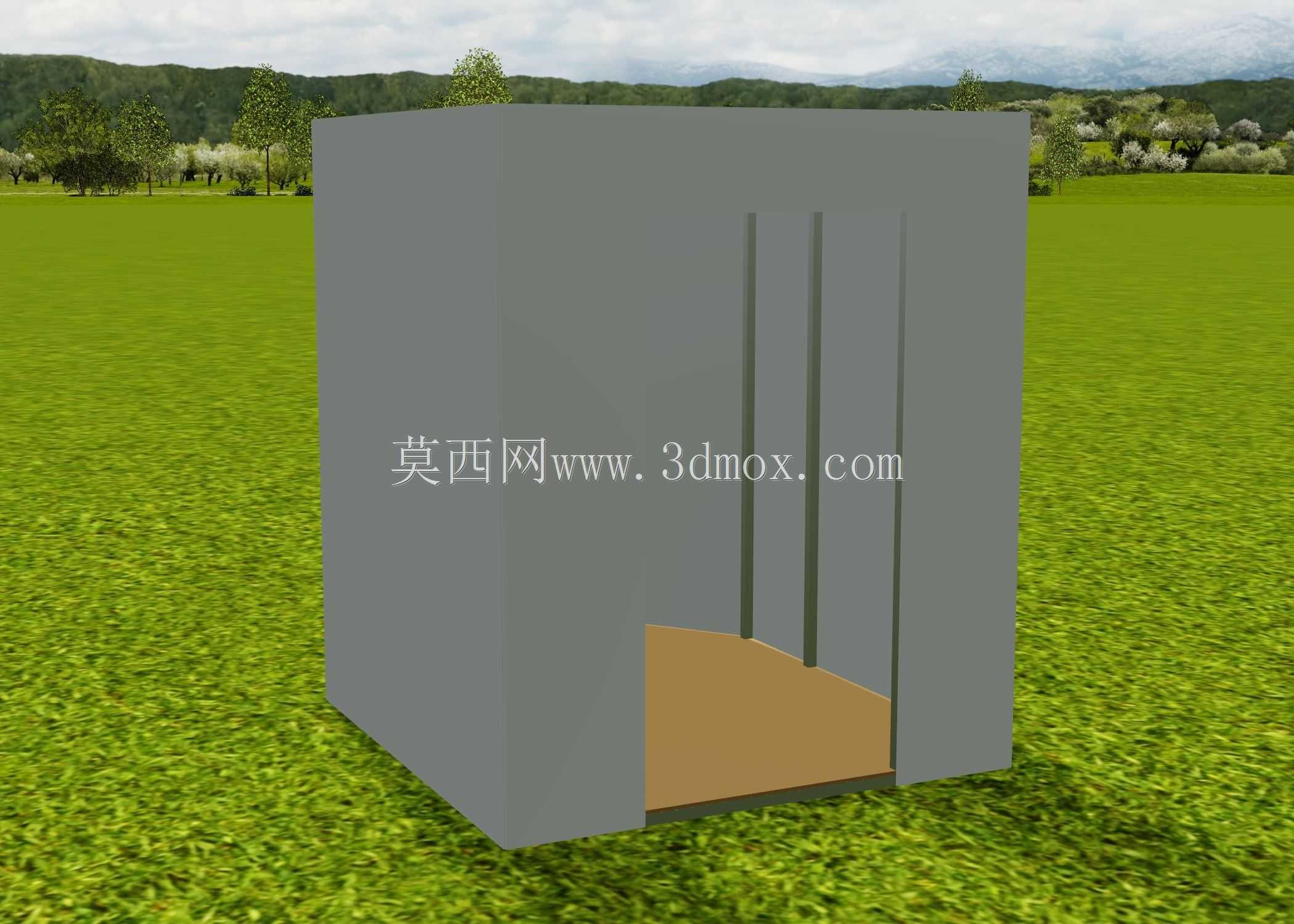

这款户外遮蔽单元的设计，核心瞄准近岸垂钓、短途单人露营的实际使用场景，解决传统户外装备零散、搭建耗时、储物与休憩空间割裂的痛点。从结构边界来看，整体采用近似立方体的紧凑型舱体轮廓，外部长宽尺寸控制在1.8米见方以内，高度不超过2米，既可以满足单人坐卧、转身的活动余量，又能适配小型SUV后备箱的装载边界，不需要额外挂载车顶架即可完成转运。舱体入口采用侧开式窄边门洞设计，门洞宽度预留0.6米，刚好满足单人侧身进出的需求，同时尽可能减少门洞对舱体整体结构强度的削弱，门洞内侧预留15厘米高度的挡水边，可避免户外露营时草地积水、夜间凝露顺着地面流入舱内。舱内地面做了一体化抬升处理，抬升高度12厘米，抬升层内部做分隔式储物格设计，可分别存放垂钓用的线组、饵料盒、折叠抄网等小件渔具，也可放置露营用的便携炉具、照明设备等随身物品，不需要额外携带独立储物箱，减少户外出行的装备携带量。舱体侧壁做了三层复合结构预留，外层为抗冲击硬质壳体，中层预留保温隔热材料填充腔，内层为光滑饰面层，可应对郊野突发的阵雨、短时大风天气，相比传统织物帐篷具备更好的抗剐蹭性能，即使在岸边有灌木、碎石的区域也能直接放置使用，不需要额外清理地面的尖锐杂物。设计过程中特意在舱体正对入口的侧壁预留了嵌入式设备安装位，可固定小型折叠桌板，满足放置笔记本电脑、小型便携电视的使用需求，桌板收起时可完全贴合侧壁，不占用舱内活动空间；舱体另一侧侧壁预留了折叠单人床的安装铰接点，床板翻下后可形成长度1.9米、宽度0.7米的休憩平面，不需要额外携带充气床垫，床板翻起后即可贴靠侧壁，释放舱内站立操作的空间。舱体顶部做了5度的微倾斜设计，可避免降雨时顶部积水，四个边角预留了锚点安装孔，在风力较大的岸滩区域使用时，可通过地钉、风绳将舱体与地面固定，提升整体抗风稳定性。整体结构没有多余的外露连接件，所有拼接位置均采用隐藏式卡扣设计，既可以减少户外使用时的磕碰风险，也能降低连接件锈蚀的概率，延长户外复杂环境下的使用寿命。
