齿条齿轮式双向活塞运动机构

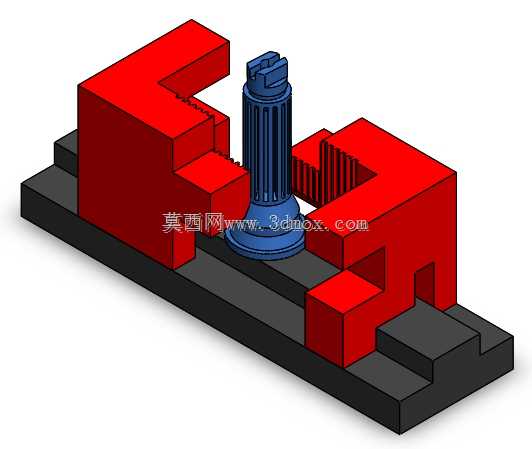

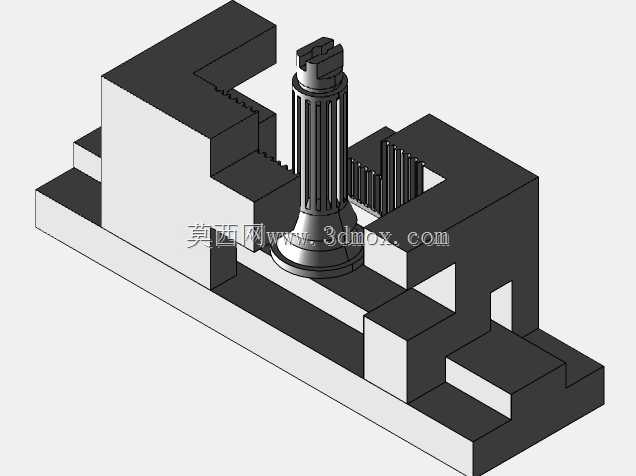

该机构核心实现旋转运动到直线往复运动的转换，通过中间带齿结构的蓝色柱体与两侧红色活塞组件上的齿条啮合，当中间柱体做旋转动作时，两侧活塞可同步完成相向或相背的直线往复动作，这类结构常被应用在需要双向同步夹紧、对称位移动作的工装夹具、小型自动化执行工位中，相比单活塞驱动结构，其双侧同步输出的特性可保证两侧受力均匀，避免单侧施力带来的工件偏移问题。从结构布局来看，整个机构安装在黑色的一体式基座上，基座设置有阶梯式的导向限位槽，两侧红色活塞组件的底部嵌入导向槽内，可在运动过程中限制活塞的自由度，仅保留沿槽体方向的直线移动自由度，避免活塞受齿条啮合的侧向力出现偏摆卡滞。设计过程中，齿条与齿轮的啮合间隙需要做合理控制，间隙过大会导致双向动作的回程误差增大，间隙过小则会提升加工装配精度要求，提升制造成本，同时活塞与导向槽的配合面需要设置合理的粗糙度要求，长期往复运行场景下可在配合面预留润滑脂存储槽，降低运动磨损速率。两侧活塞的工作面为平行直面，可根据实际使用场景更换不同的夹持端头，适配不同外形工件的夹持需求，中间的旋转输入轴可直接连接伺服电机、手动旋钮或者旋转气缸等动力源，无需额外添加换向传动结构，即可直接输出双向同步直线动作，大幅简化了整套执行端的结构复杂度。安装边界方面，基座底部为平面结构，可直接通过螺栓固定在设备工作台面，整体结构的横向宽度适配多数小型自动化工位的安装空间，纵向高度不会遮挡工位上的检测传感器光路，在小型零件装配工位、电子产品测试夹具、轻负载冲压对位机构中都有较高的应用价值，其对称式的结构布局也方便建模过程中做参数化调整，只需修改齿轮模数、齿条长度、活塞行程参数即可快速衍生出不同负载、不同行程的同类型机构，缩短非标设计的周期。
