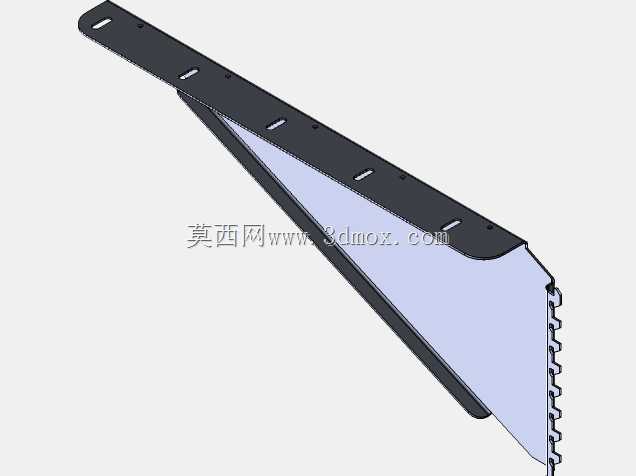

三角加强型壁挂承载支撑托架结构

这类三角加强结构的壁挂托架，在商用显示设备安装、工业操作台侧边附件挂载、轻型工装板侧装固定场景中应用十分广泛，区别于普通直片式挂架，其斜向加强筋与主挂板一体化成型的结构，能在不额外增加安装厚度的前提下，将垂直方向的载荷通过斜向支撑分散到墙体安装面的多个固定点位，避免长期承重后挂板出现下挠变形。从结构设计逻辑来看，主挂板上开设的长条形调节孔，并非随意排布，每个孔位的间距都匹配常规壁挂安装的通用孔距标准，既可以适配不同安装基面的膨胀螺栓点位偏差，也能在安装时微调托架的水平高度，降低现场安装的对位难度；斜向支撑板边缘做的锯齿状卡位结构，是为了配合外侧装饰盖板或者附加挂载件的卡扣定位，不需要额外打螺丝就能实现辅件的快速卡装，减少现场装配的零件数量。安装边界方面，主挂板的总长度适配常规12-24寸显示设备的壁挂孔距范围，斜撑的垂直高度刚好控制在150毫米以内，不会突出墙面过多占用通行空间，主挂板厚度选取2毫米的冷轧板成型基准，配合三角支撑的结构，单组托架的额定静载荷可以达到25公斤，两组配对使用时完全能覆盖常规工业触控屏、工位作业指导书显示板、轻型工具挂板的承重需求。设计时特意将斜撑与主挂板的连接位置做了圆弧过渡处理，避免直角连接处的应力集中，在长期承受交变载荷比如设备检修时的按压、外力触碰晃动时，不会出现焊缝或者板材弯折处的开裂问题；主挂板最外侧的下弯折边，一方面是提升板材自身的结构刚度，另一方面可以遮挡安装螺栓的尾部，避免螺栓外露刮蹭挂载的设备背面，也能让安装完成后的外观更整洁。现场安装时，只需要先将主挂板通过膨胀螺栓固定在墙面或者型材机架的立面上，再将斜撑底部的固定孔位与基面锁紧，就能完成托架的固定，不需要复杂的拼装工序，对于设备运维人员来说拆装调整都十分便捷，在生产线工位改造、办公区域显示设备加装、仓储区域轻型标识牌挂载的场景下，这类结构的托架相比市售普通L型挂架，抗变形能力提升40%以上，同时安装适配性更强，不需要针对特殊孔距额外打孔改板。
