灌溉渠道进水口旋转式拦鱼滤网结构

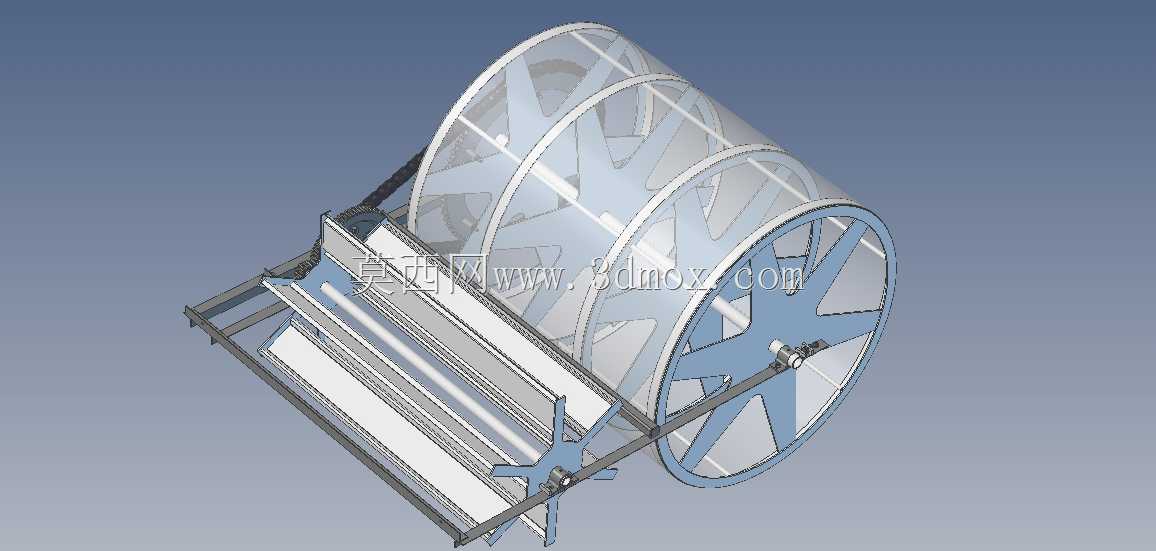

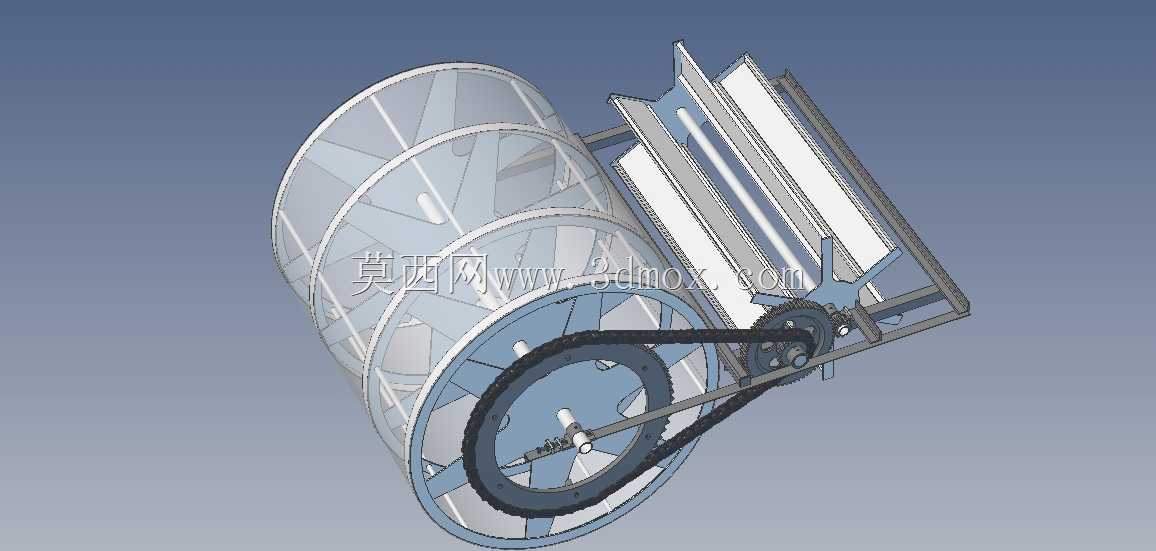

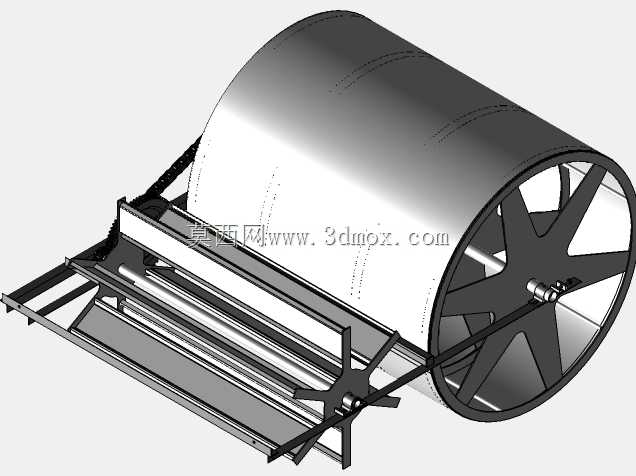

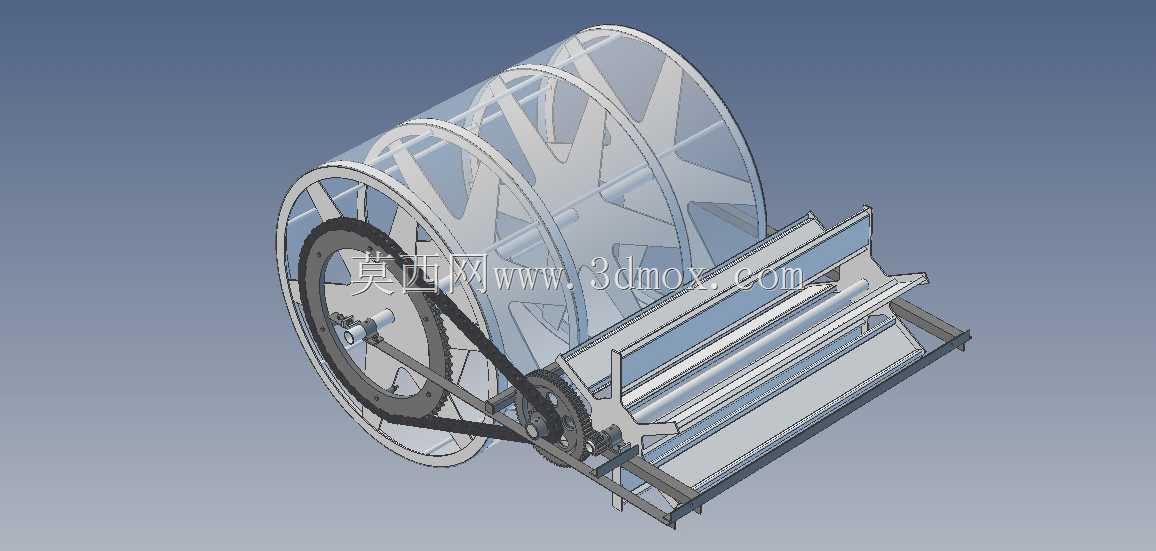

在农田灌溉、水利输水的渠系工程场景中，从自然河道、水库取水的进水口位置，常年面临鱼类、大型漂浮杂物随水流进入输水渠道的问题，这类杂物一旦进入后续灌渠管网，不仅会堵塞末端的分水闸门、滴灌喷头，还可能在输水隧洞、渡槽段堆积造成通流截面缩减，抬高局部水位引发漫溢风险，旋转式拦鱼滤网正是针对这类进水口防护需求设计的专用拦护设备。该设备整体采用卧式滚筒式滤网作为核心拦污构件，滚筒外圈包覆通透的滤网面，支撑骨架采用辐条式轮盘结构，多道轮盘沿滚筒轴向等距排布，保证大跨度滚筒在水流冲击下不会出现径向形变，滚筒整体通过两端的支撑轴座架设在进水口的过流槽上方，滤网面下半部分没入过流水体，上半部分露出水面，水流从滚筒的迎水面穿过滤网进入下游输水通道，尺寸大于滤网网孔的鱼类、漂浮杂物会被拦截在滤网迎水侧。为避免拦截的杂物持续附着在滤网面造成网孔堵塞，设备配套了链传动驱动结构，通过侧部的链轮、链条带动滚筒绕自身轴线缓慢转动，附着在滤网面上的杂物随滚筒转动露出水面后，可借助上部的导向溜槽滑落至设备侧部的收集区域，无需人工频繁下水清理，大幅降低渠系进水口的日常运维工作量。设计过程中，首先需要匹配进水口的设计过流流量确定滚筒的直径与轴向长度，保证滤网的有效过流面积满足汛期大流量过水要求，避免因滤网通流能力不足造成进水口壅水；其次要考虑渠水的腐蚀特性，所有与水体接触的结构件都做了适配的防腐结构预留，支撑轴端设置了防水密封结构，避免泥沙进入轴承磨损失效；传动侧的张紧结构采用可调式安装座，可在链条长期使用出现松弛后快速调整张紧度，无需整体拆卸传动组件。安装边界上，设备的支撑机架直接锚固在进水口两侧的混凝土渠堤上，机架底部的安装孔位预留了一定的调节余量，可适配不同宽度的现有渠口改造，不需要对原有进水口结构做大规模拆改，滚筒的最低入水深度可根据渠道常水位、枯水位的变幅做上下调整，保证在不同水位条件下都能形成完整的拦鱼断面，不会出现鱼类从滤网下方窜入下游渠道的空隙。设备侧部的传动组件全部设置了安全防护外罩，避免运维人员巡检时被转动的链条、链轮剐蹭，整体结构没有复杂的电控元件，可依靠渠系现有小型水力驱动或者低功率减速电机带动，适配偏远无稳定供电的灌区取水点使用。
