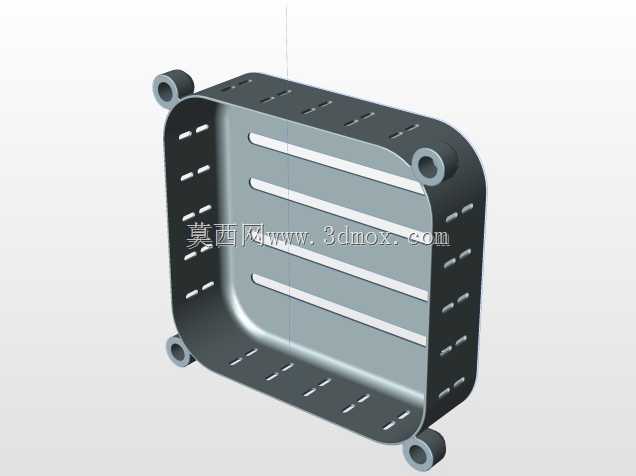

带安装耳圆角通风式设备防护壳体

这类带安装固定耳的圆角通风壳体，多应用在小型工业控制模块、嵌入式驱动单元、车载电子组件的外围防护场景，核心作用是为内部的电路板、功率元件、小型功能模组提供物理防护，同时通过壳体表面的开槽结构实现内外空气流通，带走元件工作产生的积热，避免密闭空间内温度持续升高影响元器件工作稳定性。从结构设计来看，壳体整体采用拉深成型的圆角过渡结构，四个转角位置没有尖锐直角，一方面能降低钣金加工过程中转角处的应力集中，减少冲压成型时出现开裂、起皱的概率，另一方面在设备安装、后期运维过程中，也能避免尖锐边角划伤操作人员，适配紧凑安装空间内的装配操作。四个角位向外延伸的带孔安装耳，是整个壳体的安装定位基准，安装孔的中心距、孔径尺寸都需要和配套安装基座的固定孔位严格匹配，安装时可以直接通过螺栓穿过孔位完成快速固定，不需要额外设计转接支架，能有效缩减装配环节的工时。壳体侧壁排布的多组长条型通风槽，开槽方向顺着壳体的长度方向布置，槽宽的尺寸经过匹配设计，既保证足够的通风通流面积，又能阻挡外部尺寸较大的杂物、碎屑落入壳体内部，避免异物触碰内部元件造成短路、卡滞等故障。壳体的深度尺寸需要适配内部安装元件的总高度，预留出接线、元件引脚的安全间隙，避免装配后元件和壳体内壁出现干涉，内壁的边缘位置做了卷边钝化处理，不会割伤装配过程中接触到的线材绝缘层。在建模过程中，这类壳体需要重点关注安装耳和主体连接位置的圆角过渡，避免直角连接带来的结构强度薄弱问题，通风槽的排布要均匀对称，保证壳体整体的结构刚性，不会因为开槽过多导致壳体受外力后出现变形，同时壳体的壁厚要根据使用场景的防护需求选定，常规工业场景下选用常规钣金壁厚即可满足防护和强度要求，若应用在有振动冲击的场景，可适当增加壁厚或者在壳体内侧增设加强筋结构，提升整体抗形变能力。
