金属条式置物承托架结构设计

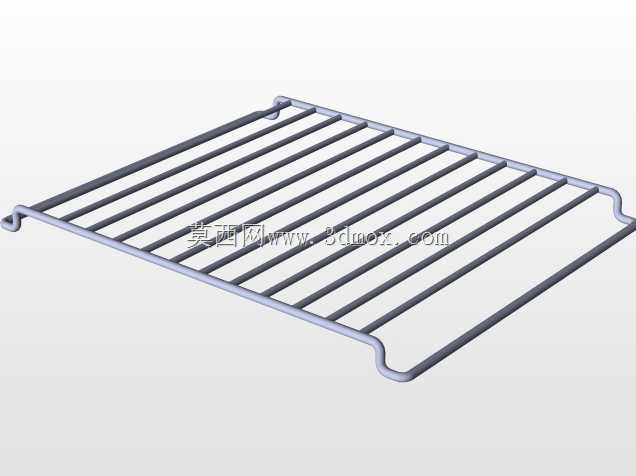

这类条式金属承托网架，最常应用在商用冷柜、嵌入式蒸烤箱、消毒柜这类厨用温控设备的内腔层架场景，也可适配实验室恒温箱、工业烘干设备的内部置物支撑，核心作用是在封闭腔体内提供分层承载平面，同时不阻断腔体内的冷热气流循环，保证温场均匀性。从结构设计逻辑来看，整体采用等距排布的细长金属杆作为主承载面，杆体两端通过弯折的围边框架做整体连接，围边末端做向下的弯折勾边结构，安装时可直接卡入腔体内壁预设的支撑凸台或者卡槽内，不需要额外的紧固件固定，拆装清理十分便捷。设计时首先要考虑承载工况，单根金属杆的直径、相邻杆的间距需要匹配常规放置物品的尺寸，避免小尺寸物件从杆间缝隙掉落，同时杆体排布的空隙率要满足气流循环要求，不能因为遮挡过大导致腔体温差超标。整体框架的弯折圆角做了圆滑处理，没有尖锐棱角，既避免安装使用时划伤操作人员，也能减少应力集中，提升长期承重下的结构抗变形能力。安装边界方面，框架整体的外轮廓尺寸需要和腔体内壁的安装卡位尺寸做公差匹配，单边预留1-2mm的安装间隙，避免热胀冷缩导致框架卡滞无法拆装；末端勾边的弯折高度、弯折角度需要和支撑凸台的搭接尺寸匹配，保证搭接后框架不会出现滑移、倾翻，同时搭接接触面积足够分散承重载荷，避免长期使用后支撑凸台出现压痕变形。选材上一般采用食品级不锈钢或者表面做喷塑防腐处理的低碳钢线材，焊接位置做打磨抛光处理，避免焊渣残留导致的锈蚀隐患，整体表面光滑无毛刺，适配接触食品的使用场景。杆体的直线度、框架的平面度都有明确公差要求，避免放置物品后出现局部倾斜、打滑的问题，围边的焊接位置采用满焊后打磨的工艺，保证整体结构的连接强度，满负载放置物品时整体挠度控制在允许范围内，不会出现明显下弯变形。
