NEMA23直线传动滑台模组结构

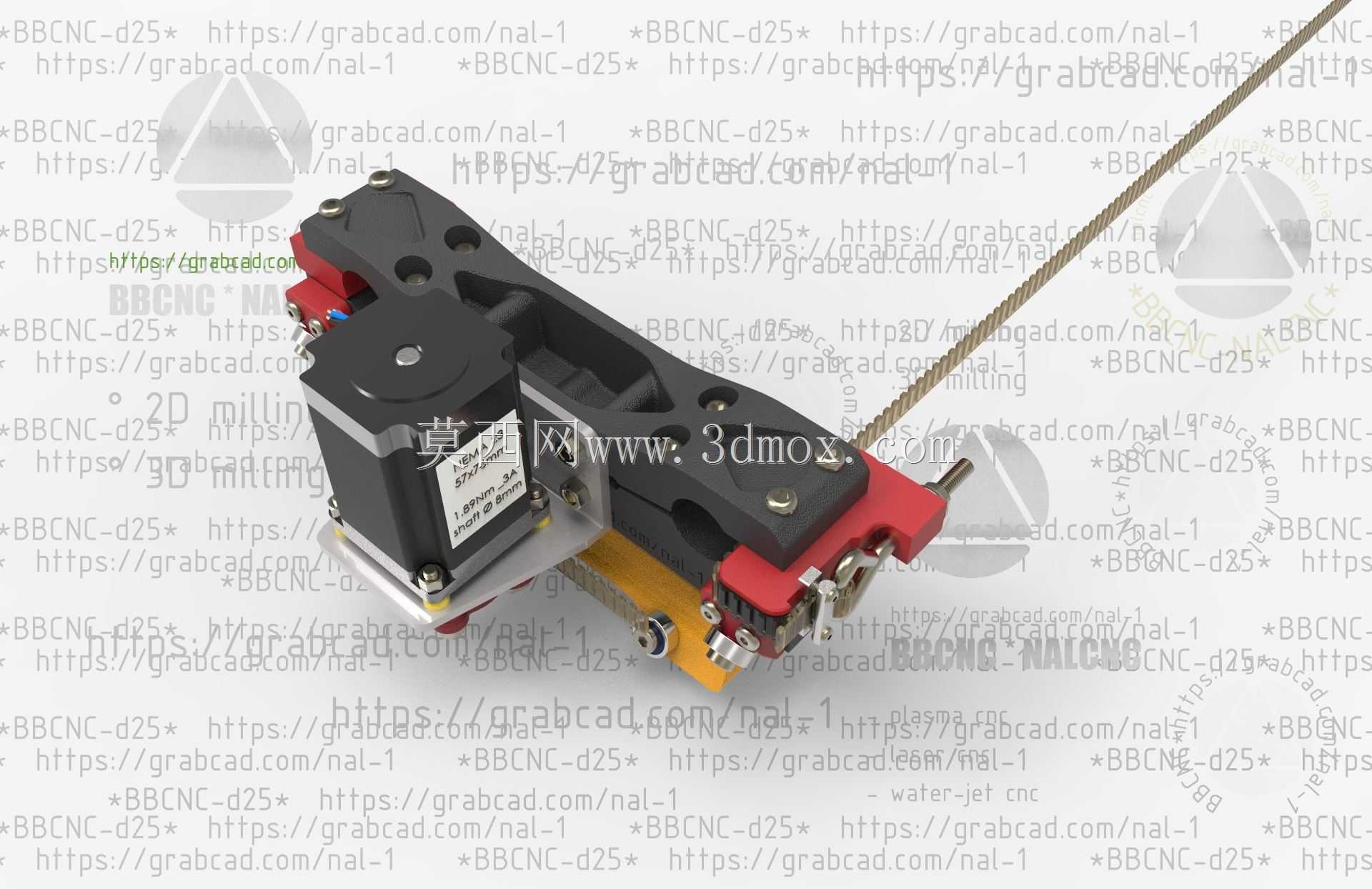

该结构面向小型数控进给、桌面式点位运动和轻载直线执行场景，核心是把NEMA23规格步进电机的旋转输入转化为沿导轨方向的稳定直线运动。实际布置时，电机并不直接悬伸在运动轴末端，而是通过侧向安装座固定在托架一侧，使驱动源、承托骨架和导向件集中在同一紧凑模块内，便于整机预装后再装入设备。

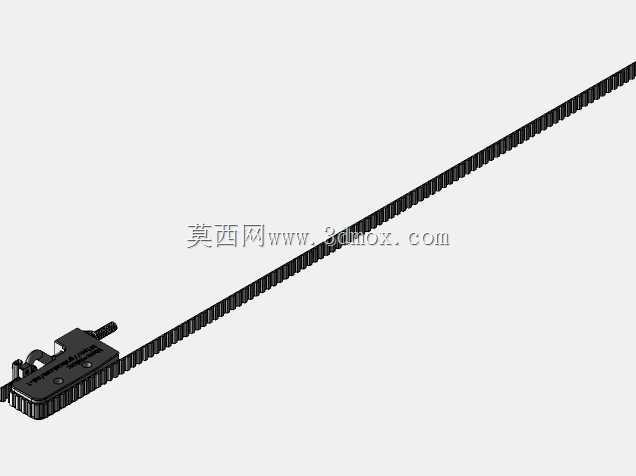

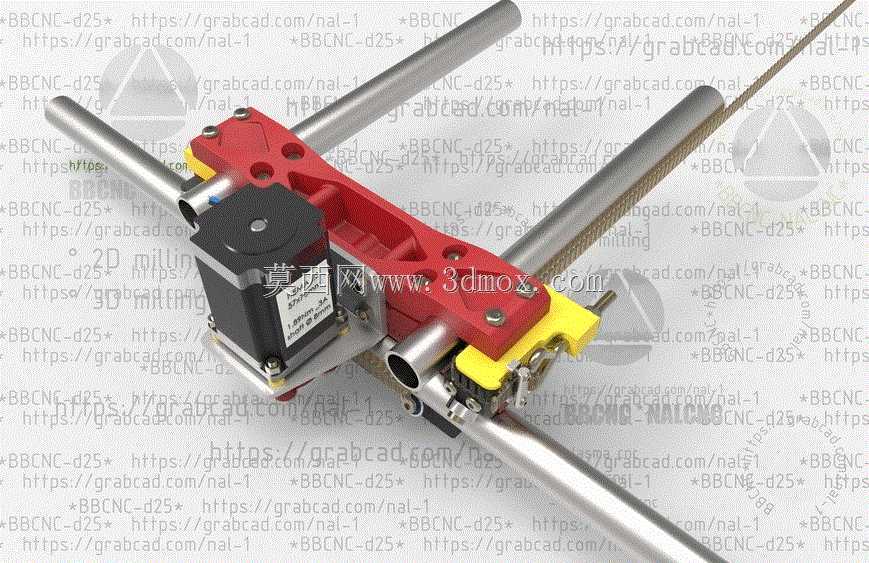

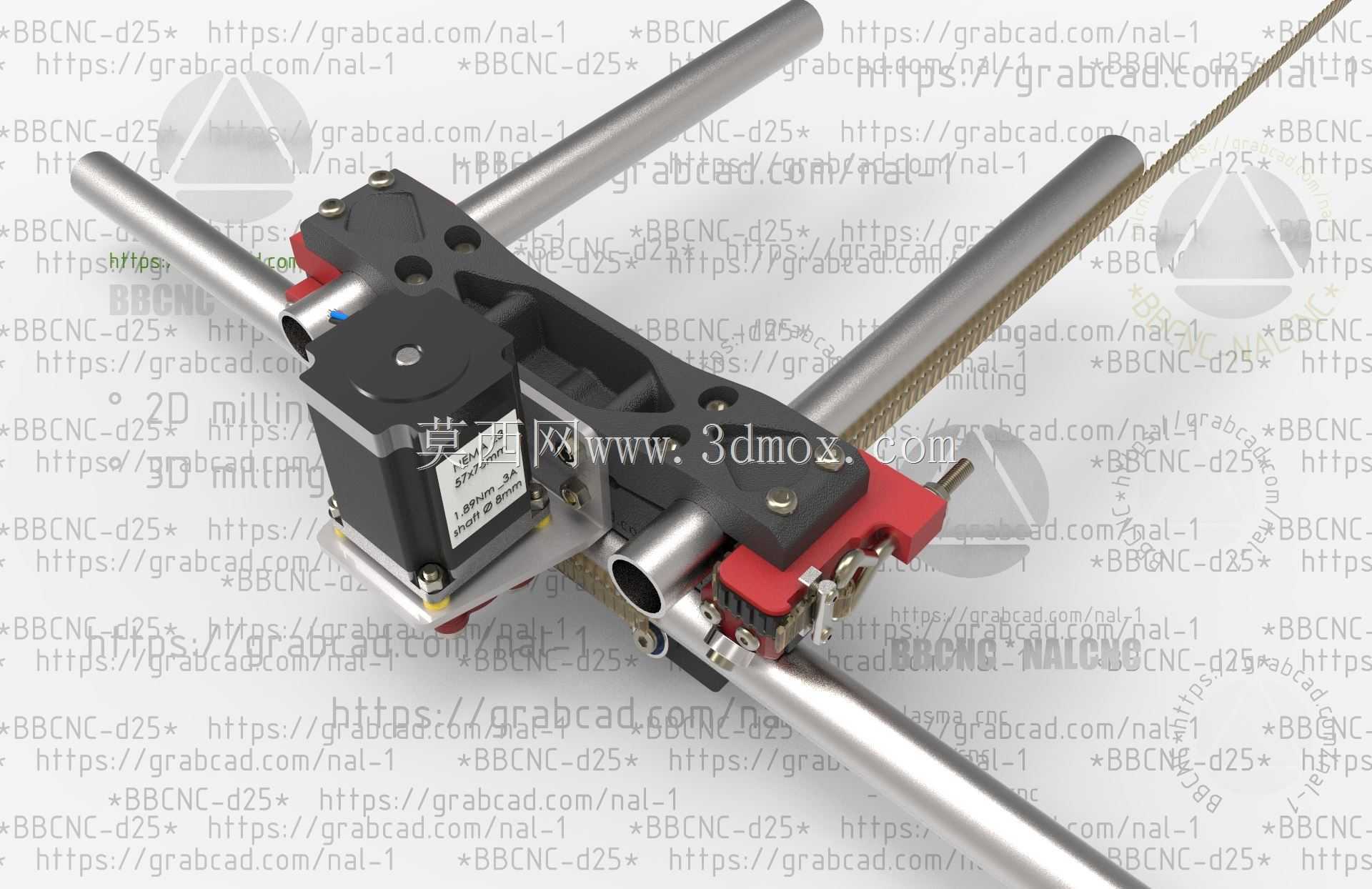

从功能上看，模组承担的是小行程、中等刚性的直线推送任务，常见于雕刻、点胶、拾取、检测工位或实验平台的X轴。托架作为运动主体，既要连接传动绳或带，又要安装末端执行件，因此其上部预留了多个安装孔位，侧面设置限位与张紧结构，下部则贴合导向区域，保证受力传递路径短、偏载小。红色端部构件可作为行程末端的机械限位、夹持或张紧辅助，避免运动件越程；黑色骨架采用镂空与加强筋结合的形式，在控制重量的同时保留抗弯和抗扭能力。

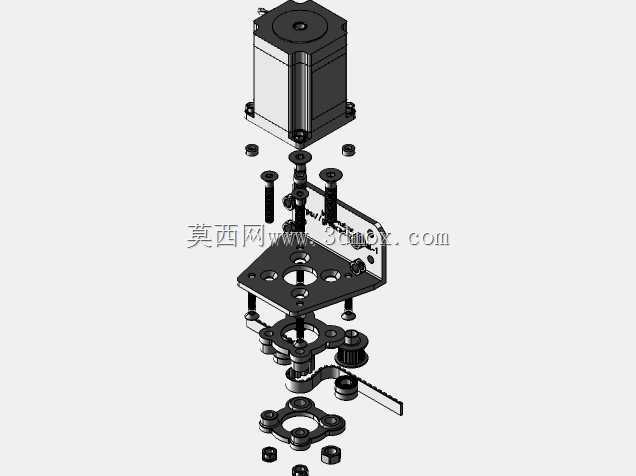

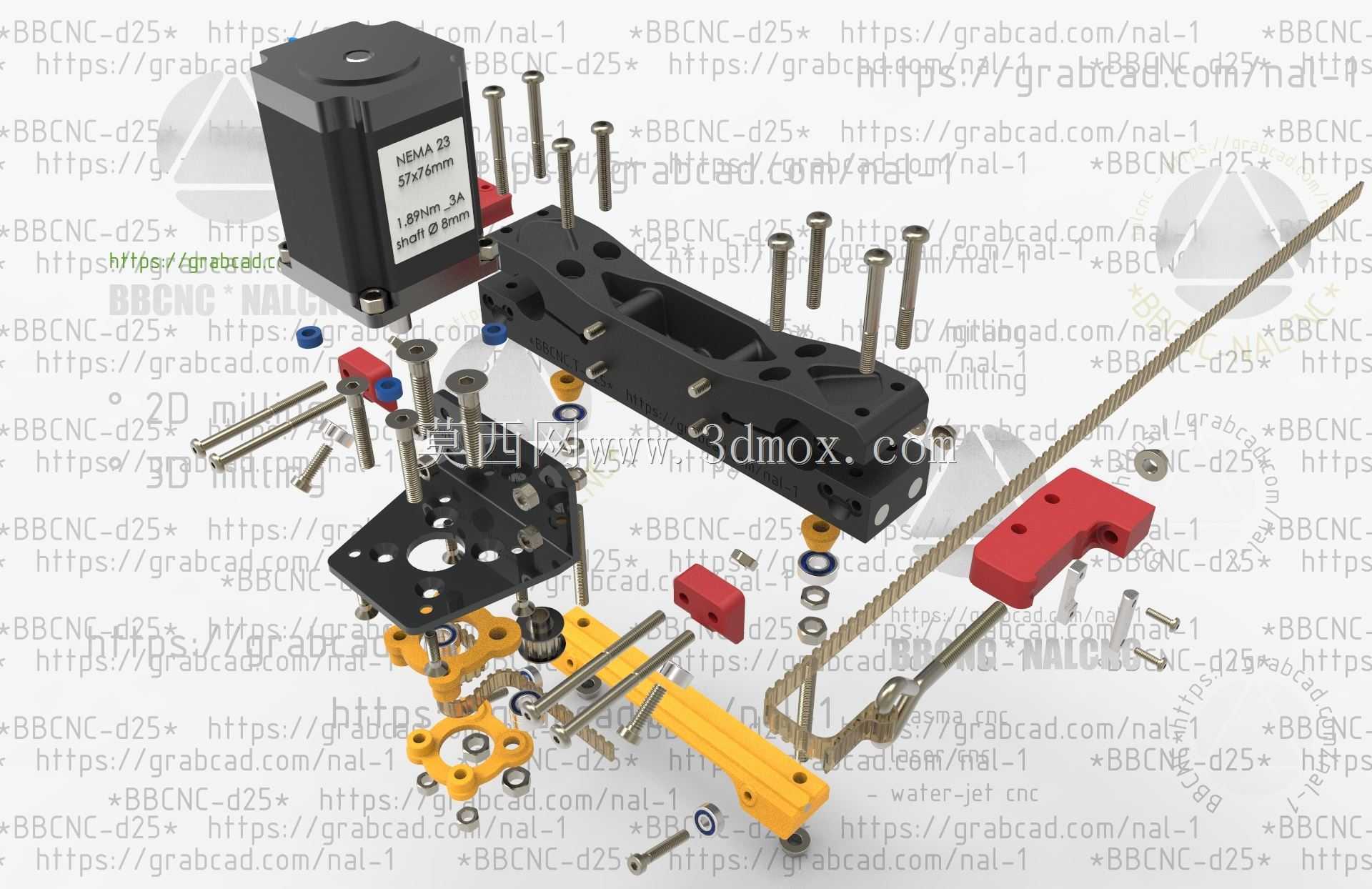

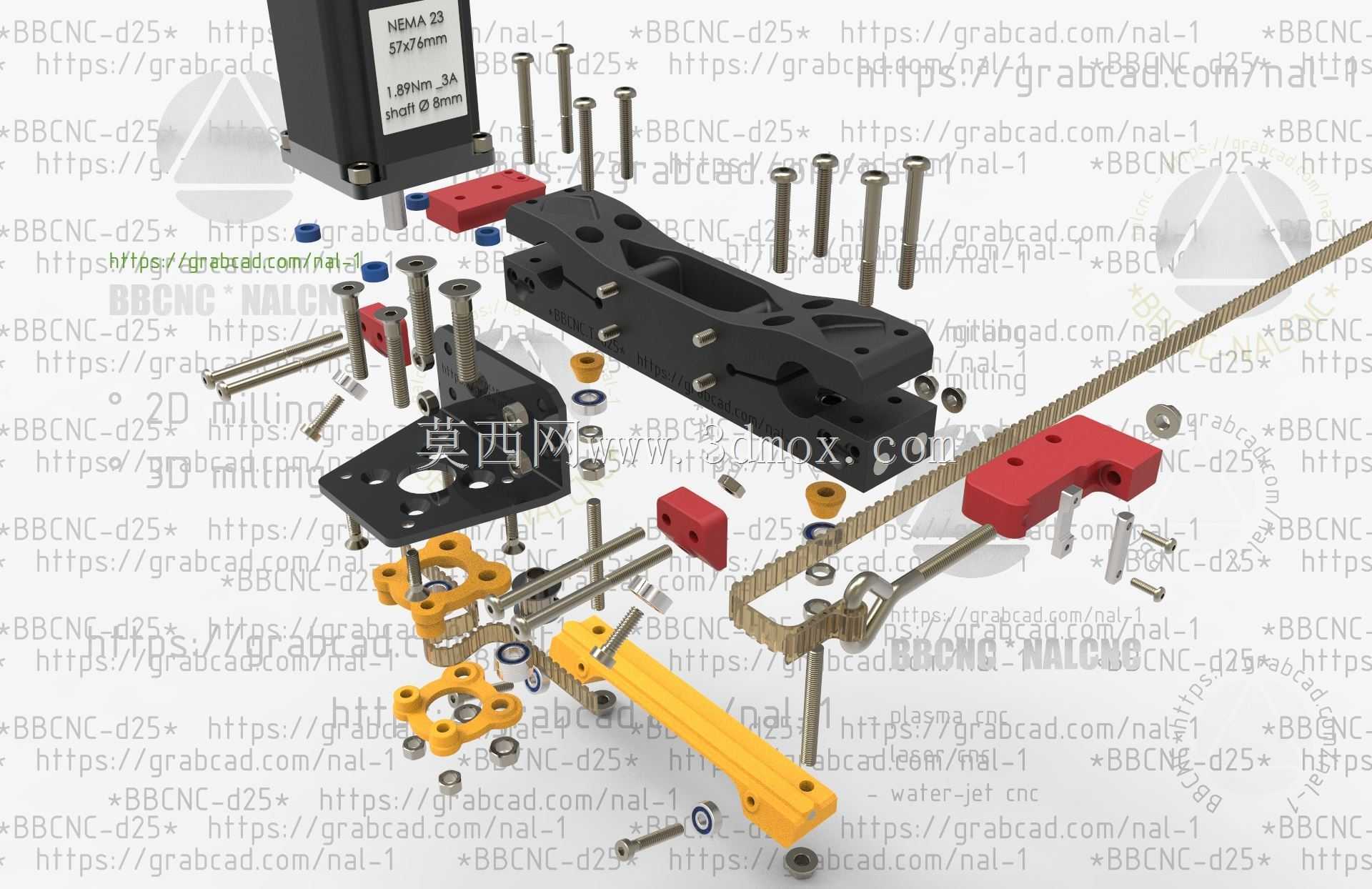

设计思路上，这类结构优先考虑装配可达性和维护便利性。电机安装面、导向件配合面、传动件固定面之间需要保持明确的基准关系，否则运行中容易出现卡滞、抖动或单侧磨损。模型把电机座、托架、端部支架和导向元件拆分为独立零件，能够直观看到螺栓连接位置、零件叠放顺序以及运动件与固定件的边界，对检查干涉、规划走线和确定紧固件规格很有帮助。

外形与安装边界方面，模组整体呈狭长布置，长度方向由导向件和传动件决定，宽度方向主要受NEMA23电机法兰尺寸限制，高度方向则叠加电机、托架和端部构件。安装时需在电机侧预留接线与拆装空间，在运动方向两端预留限位和缓冲距离，底部或侧面应选择连续、平整的支撑面，防止固定后骨架产生附加变形。若用于竖直安装，还需结合负载自重重新评估制动、保持力矩和传动张紧。

对结构设计人员而言，该模型的价值不在于复杂曲面，而在于把驱动、导向、支撑和末端接口压缩成一个可复用的直线单元。建模时应重点控制电机轴与传动轮的同轴关系、托架运动方向与安装基准的平行度，以及各孔位在装配状态下的可加工性。选型人员则可据此判断该模组是否适合现有设备的安装空间、负载大小和维护方式，而不必只依据孤立的零件尺寸进行推断。
