低干扰通道内嵌式地面导向轨道结构

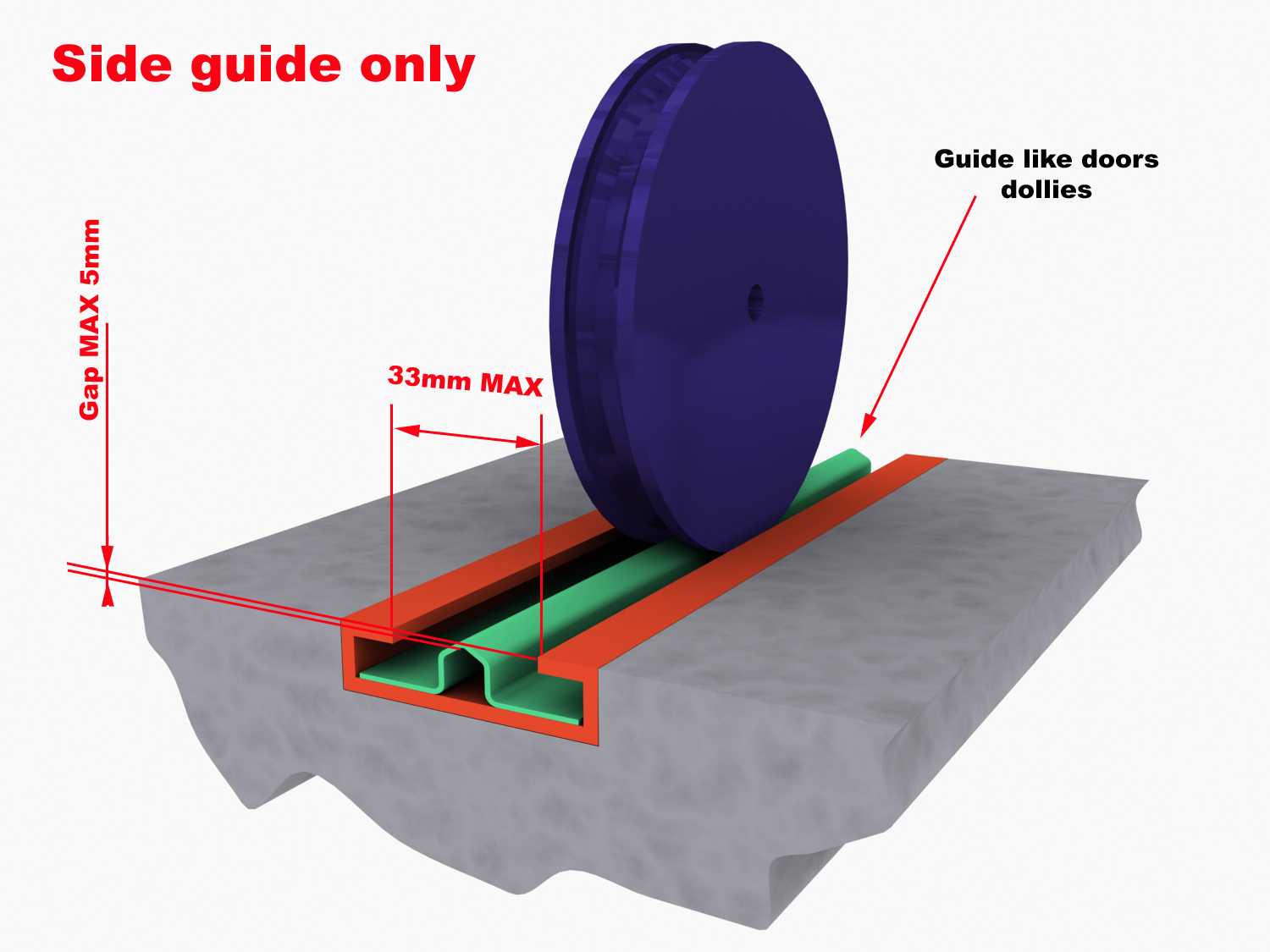

在厂区内部物流转运场景中，通道资源往往十分紧张，常规地面导向装置要么突出地面形成通行障碍，要么导向间隙过大容易出现走偏卡滞，这套侧向导引结构正是针对这类痛点设计的。不同于常见的双侧抱轨式导向，该结构仅在轮体单侧设置导向接触面，轮体本身承担承载功能，侧面的凸起轮缘与内嵌式轨道槽配合完成导向，不会在地面形成连续的凸起障碍，叉车等非导向车辆跨通道通行时不会出现颠簸剐蹭，能最大程度降低专用导向轨道对常规交叉交通的干扰。从安装边界来看，轨道整体嵌入地面预留的安装槽内，槽体两侧采用红色标识的封边结构固定，导向接触面采用耐磨型材制作，轮缘与导向面的最大侧向间隙控制在5mm范围内，既不会因为间隙过小出现卡滞，也不会因为间隙过大导致走偏量超标，适配轮缘宽度方向的安装预留空间最大为33mm，安装时不需要对地面进行大范围开挖，仅需按照槽体尺寸切割出对应深度的安装位即可完成固定。设计时参考了推拉门地轨的导向逻辑，把导向接触面藏在地面槽体内部，日常通行时普通车辆的轮胎不会接触到导向工作面，能大幅减少杂物卡入轨道、工作面被重物碾压变形的概率，日常维护仅需定期清理槽内积尘即可，不需要频繁调整导向间隙。这类导向结构特别适合厂区内固定路线的物料转运小车、自动导引台车使用，尤其是在通道交叉点多、叉车与自动小车混行的车间内部，既可以保证导向轮沿预设路径稳定行驶，又不会给其他通行设备留下障碍，轮体与轨道的配合面做了圆弧过渡处理，经过轨道接缝位置时不会出现硬性撞击，运行过程中的噪音也比外露式导轨更低。在结构建模过程中，需要重点控制轨道槽的开口宽度与轮缘厚度的匹配关系，预留合理的热胀冷缩间隙，同时要保证轨道安装后的上平面与地面完成面齐平，避免出现台阶影响通行，导向面的垂直度公差需要控制在合理范围内，防止轮缘运行时出现偏磨，缩短整体使用寿命。
