实验室焊接试样承载仪器架结构设计

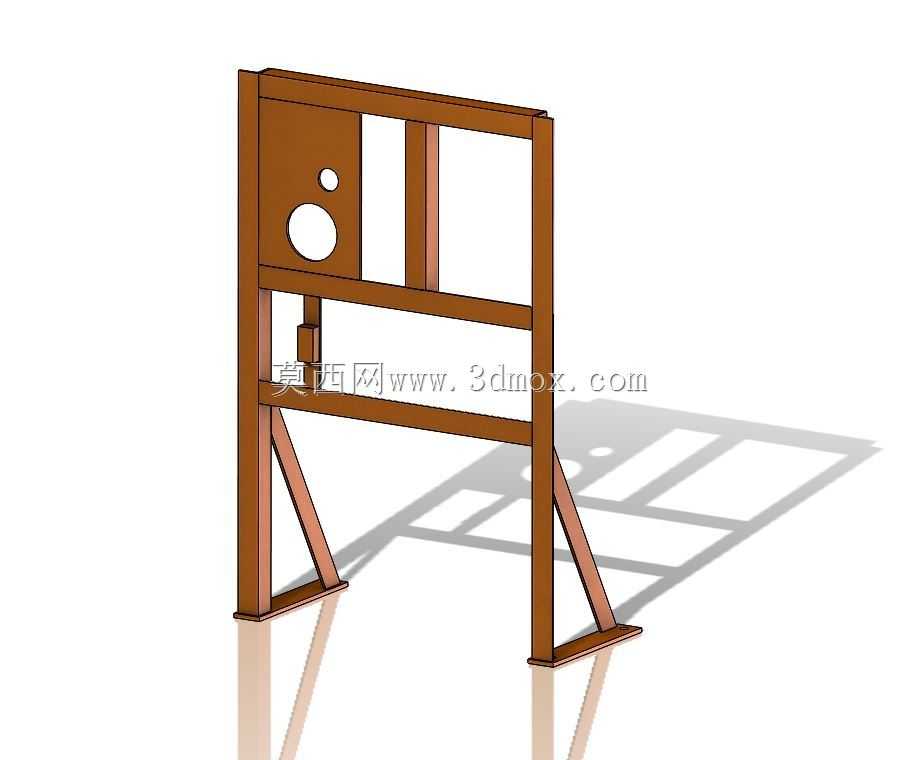

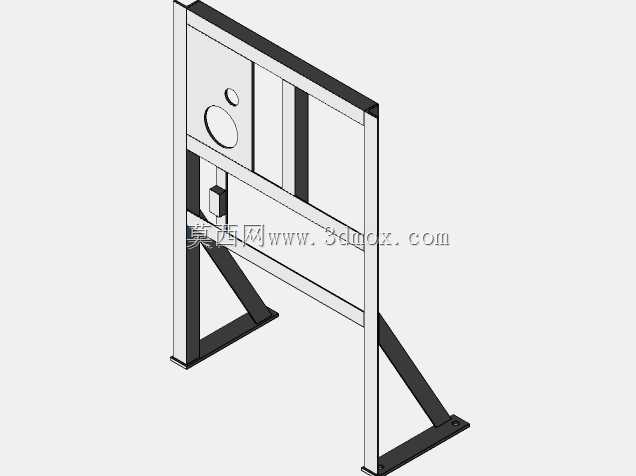

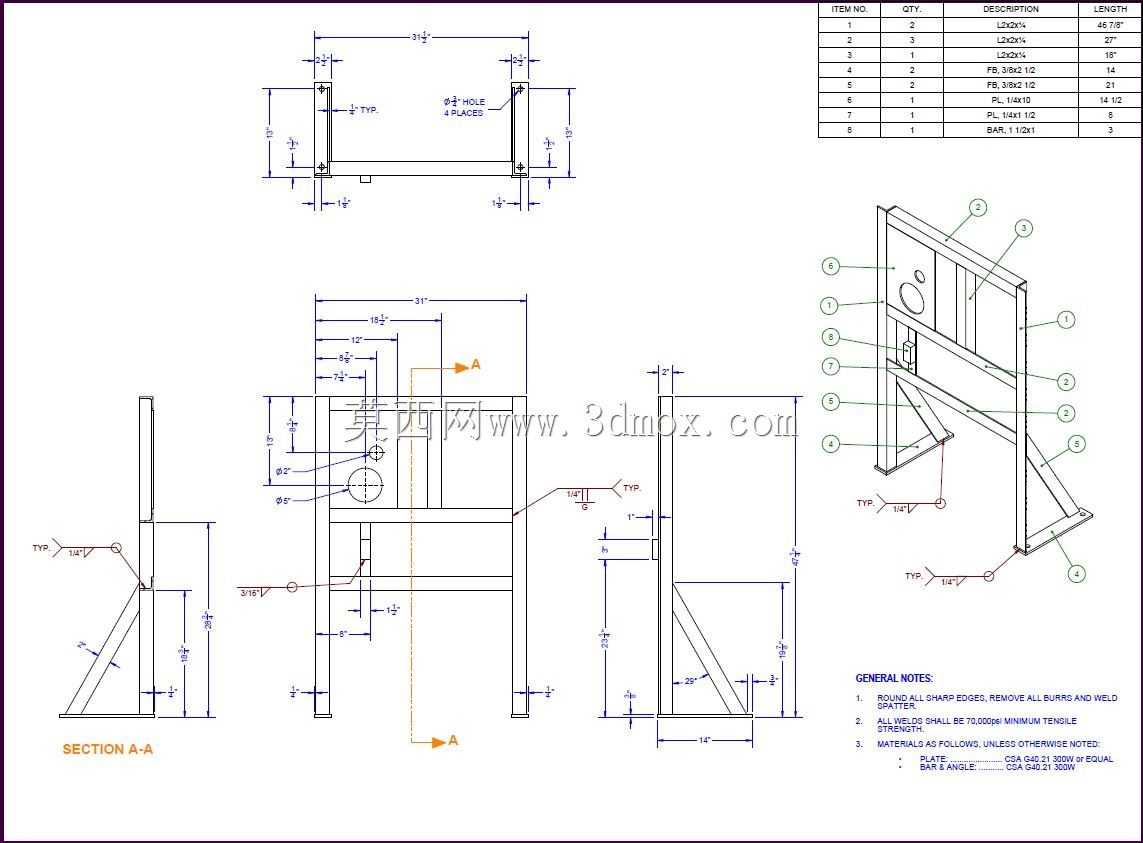

这款支架类结构主要面向实验室焊接工艺验证、试样性能检测场景使用，日常作业中可承载待检测的焊接试样件，为试样的固定、观测、预处理操作提供稳定的支撑基准，避免试样直接放置在操作台面造成的磕碰损伤，也能让操作人员在开展焊缝外观检查、试样尺寸复测、焊后残余应力初步检测等工序时，获得更合适的操作高度与观测视角。从结构设计逻辑来看，整体采用框架式焊接结构作为主体承载基础，主框架选用矩形截面型钢拼焊成型，两侧设置斜向支撑筋连接主立柱与底部安装脚，可有效抵消单侧加载带来的倾覆力矩，即便在支架单侧放置重量偏大的厚板焊接试样，也能保证整体结构的稳定性，不会出现侧翻、结构形变等问题。支架上部的立板开设了不同直径的圆形安装孔，可适配不同规格的试样装夹配件，也能直接穿装固定杆来挂载带孔的试样件，无需额外加装复杂的装夹结构就能满足多种试样的临时固定需求；立板旁预留的开放式框格空间，可放置常用的检测小工具、标记笔等耗材，减少操作人员往返取放工具的动线长度。底部的安装脚采用加宽平板结构，与地面接触面积更大，既可以直接放置在平整的实验室地面、操作台面使用，也能通过安装孔穿装膨胀螺栓，将支架永久固定在指定作业位置，适配不同的现场安装条件。设计过程中充分考虑了焊接作业场景的使用需求，整体结构没有多余的装饰性构件，所有棱角位置都做了钝化工序处理，避免操作人员在取放试样、开展检测作业时被尖锐边角划伤；框架的杆件间距经过反复校核，既保证了足够的结构强度，也不会因为杆件过密遮挡试样观测视线，操作人员站在支架正前方即可完整观察到立板上固定的试样全貌，无需反复调整站位。结构的整体宽度控制在常规实验室操作位的适配范围内，不会占用过多的台面或地面空间，底部支撑脚向外延伸的尺寸经过倾覆力矩验算，当支架上部承载额定重量的试样时，整体重心始终落在底部支撑脚的包覆范围内，即便受到轻微的外力碰撞也能保持稳定。斜向支撑的角度设置兼顾了结构强度与空间利用率，不会向外突出过多形成磕碰隐患，同时能将主立柱承受的竖直载荷部分传导至底部安装脚，降低主立柱与横梁连接位置的应力集中系数，延长结构的整体使用寿命。
