汽车转向系统波纹式齿条防护套结构

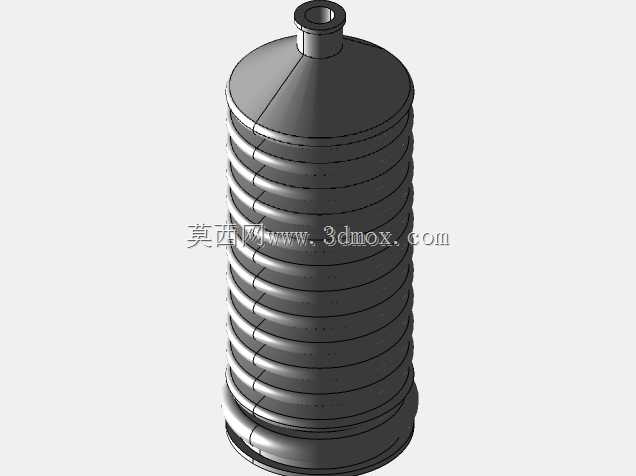

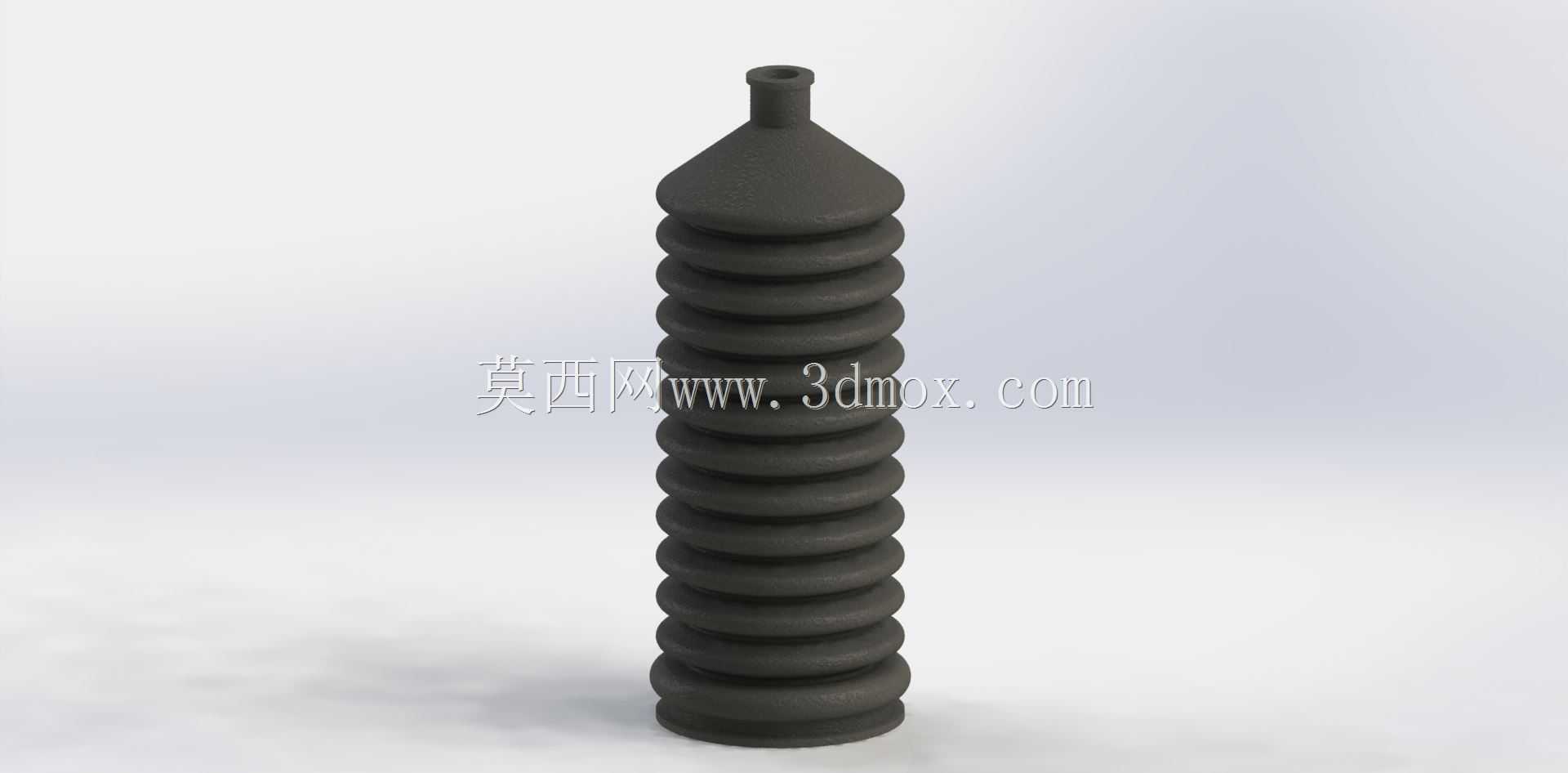

在汽车底盘转向系统的布置中，齿条防尘套是核心的防护类零部件，直接关系到转向器的使用寿命与转向操作的平顺性。日常车辆行驶过程中，转向齿条会随着方向盘的转动持续做轴向往复运动，同时底盘区域会持续暴露在路面飞溅的泥水、沙尘、冬季融雪盐蚀等复杂工况下，一旦齿条表面附着硬质沙尘颗粒，会直接磨伤齿条的精密啮合齿面，破坏齿条与转向齿轮的配合精度，长期使用后会出现转向旷量、异响甚至卡滞的故障，这类故障在售后维修中往往需要拆解整个转向器总成，维修成本极高。这款波纹式结构的防护套，设计上采用了等距环形褶皱的构型，褶皱的波峰波谷弧度经过反复校核，既可以满足齿条全行程伸缩时的形变需求，在齿条运动到左右极限位置时，褶皱不会出现过度拉伸导致的开裂，也不会在齿条回中位置出现褶皱堆叠干涉周边车架或拉杆部件的问题。安装边界上，防护套的上下两端分别设置了等径的密封接口，小端接口适配转向器壳体的伸出端轴颈，大端接口适配齿条端部的拉杆连接座，两个接口位置都预留了卡箍安装的环形凹槽，装配时使用弹性卡箍箍紧后，可以实现完全的静密封，完全阻隔外界杂质进入齿条啮合腔，同时也能避免腔体内的润滑脂向外渗漏。材质选择上这类防护套一般采用耐油耐老化的橡胶配方，能够适应-40℃到120℃的工作温度区间，既可以抵御北方冬季低温下的材质脆化，也能承受夏季发动机舱传导的持续高温，同时耐受路面常见的油污、酸碱腐蚀。建模过程中需要重点控制褶皱段的伸缩比参数，每一段褶皱的展开长度要匹配齿条的最大行程，同时要校核安装后的最小弯曲半径，满足车辆前轮跳动时转向器随悬架摆动的角度需求，避免防护套在极限工况下出现扭曲、拉扯的应力集中点，从结构根源上延长部件的使用寿命。
