单腔自动Tig焊接专用设备三维设计

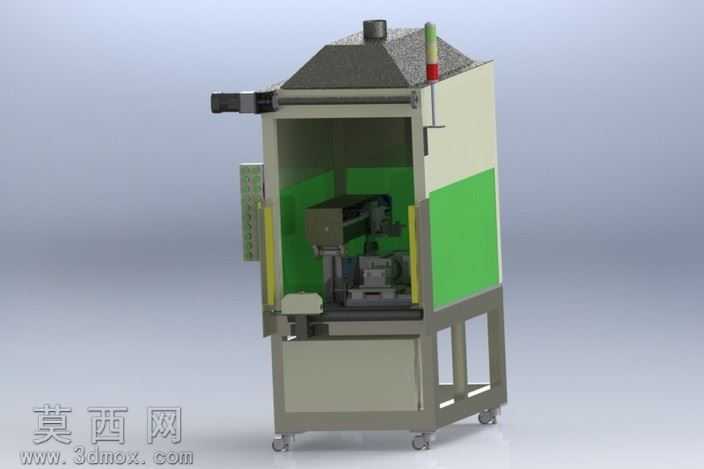

本作品为针对1.2mm厚板消声器焊接工序设计的单腔自动Tig焊接设备三维模型，整体采用立式封闭柜式结构设计，建模阶段严格遵循工业设备人机工程与安全防护规范，通过三维软件完成全参数化零件建模与整机虚拟装配，完整还原设备的每一处结构细节。设备主体框架采用方管焊接机架结构，底部配置万向带刹脚轮，兼顾设备移动灵活性与工位固定后的稳定性，机架下部设置独立电气安装腔体，用于容纳焊接电源、控制模块与气路组件，实现强弱电分离布局，提升设备运行安全性。上部焊接作业腔采用半封闭防护结构，正面设置可开合透明防护观察窗，两侧配置安全光栅触发式防护门，防止焊接弧光外泄与焊渣飞溅伤人，腔体顶部集成排烟除尘接口与三色状态警示灯，可实时反馈设备运行、待机、故障状态，腔体内部设置专用工件定位工装与Tig焊枪进给机构，焊枪搭载于多轴可调滑台之上，可根据消声器工件的焊缝轨迹灵活调整焊接路径，适配单腔类消声器的环缝、直缝自动焊接需求。外观渲染阶段，为设备机架赋予哑光金属喷塑材质，防护门部分赋予绿色半透明聚碳酸酯材质，操作按钮、警示灯等功能部件分别赋予对应工程塑料、发光材质，通过光影渲染还原真实工业设备的质感，清晰区分设备不同功能区域的材质差异。设计过程中重点考量焊接作业的防护需求与自动化运行逻辑，将焊枪进给、工件装夹、防护门联锁、排烟系统联动等功能结构进行整合，通过三维装配校验验证各运动部件的行程无干涉，设备整体结构紧凑，工位操作高度符合人工上下料的舒适区间，既满足消声器厚板焊接的工艺精度要求，也兼顾了车间现场的安全操作规范，可直接用于自动焊接设备的方案展示、结构优化与生产制造参考。
