自动对准焊接旋转工装设备结构设计

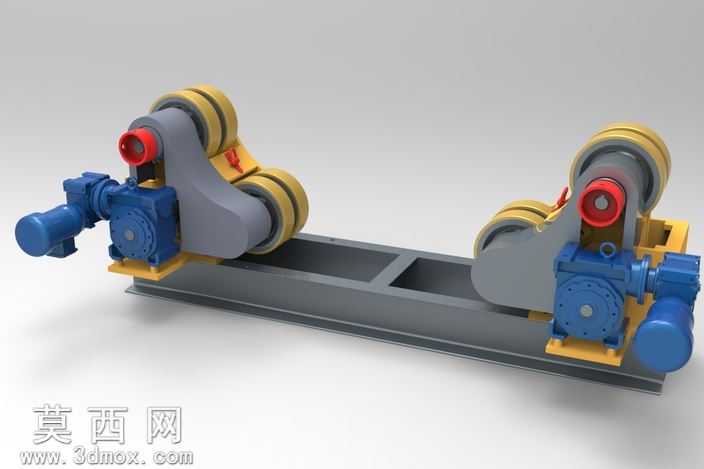

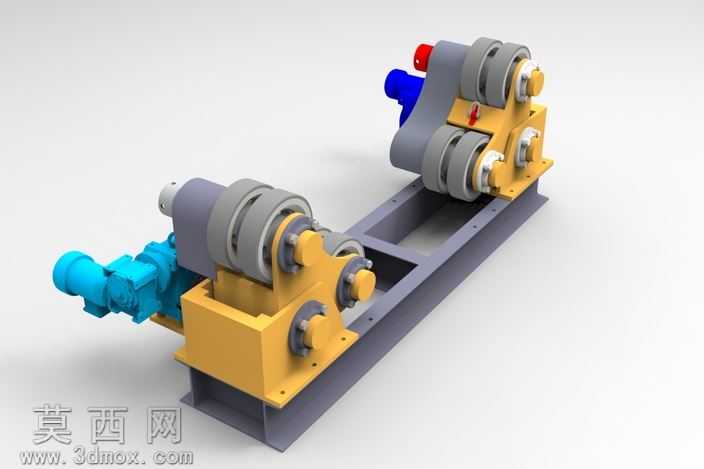

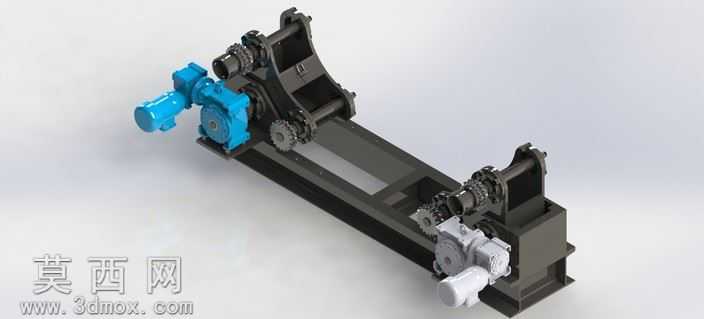

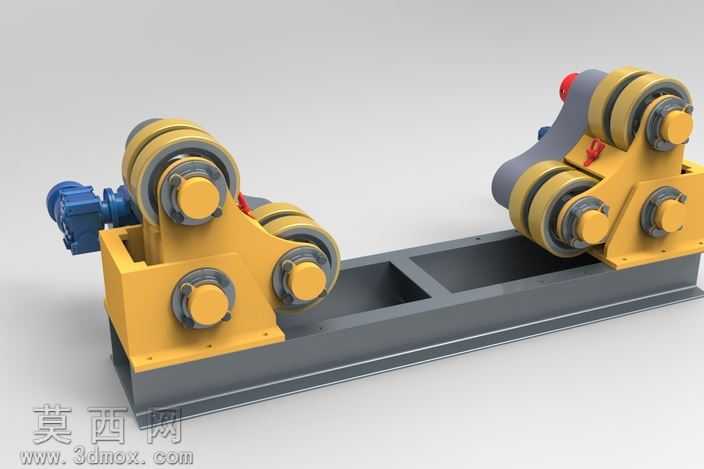

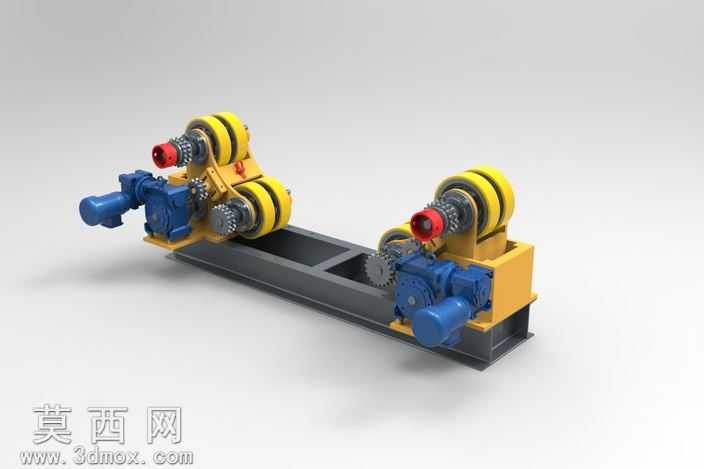

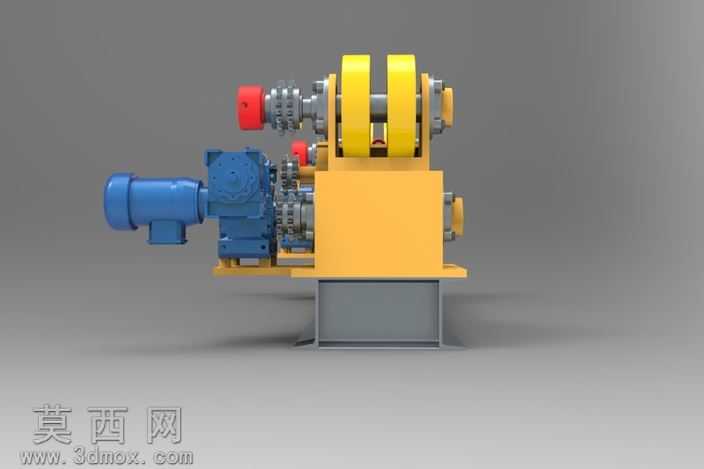

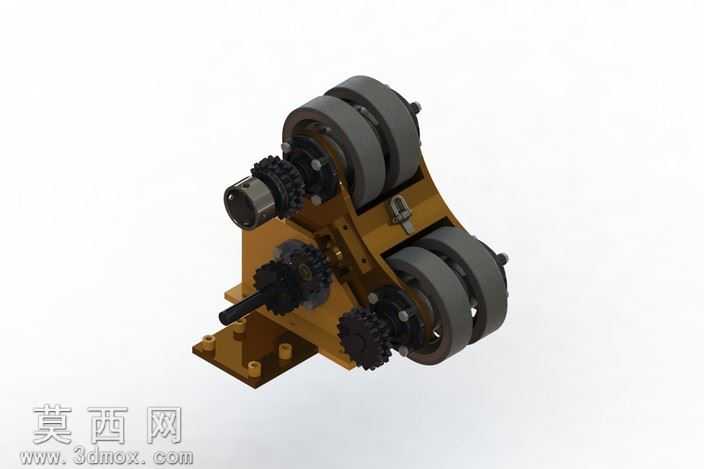

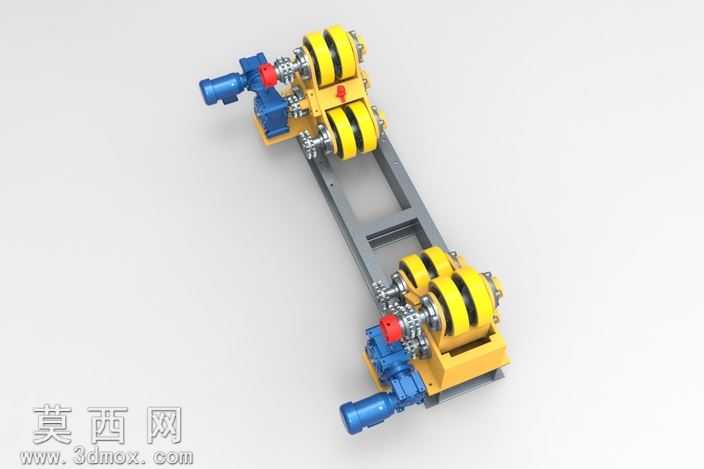

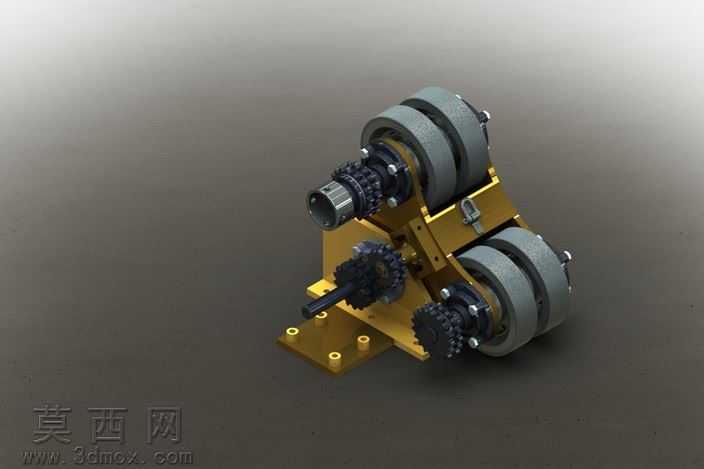

本作品为自动对准焊接旋转器的三维建模设计，整体采用卧式长床身作为核心承载框架结构，建模过程中严格遵循机械设计的装配公差逻辑，对每一处连接结构都做了精准的尺寸约束，确保各运动部件不存在干涉问题。模型渲染阶段采用了工业设备常用的材质表现方案：床身主体赋予哑光深灰铸铁材质，还原焊接工装厚重稳定的质感；两侧的驱动单元分别做了差异化材质区分，一侧的减速驱动模块采用亮蓝色工业防护漆材质，另一侧的随动支撑模块采用银灰金属漆面，传动齿轮、链轮部分赋予高反光的调质钢材质，清晰展现传动结构的细节特征。结构设计上，该旋转器摒弃了传统焊接工装需要频繁手动调整焊头位置的设计思路，核心框架采用对称式双工位支撑布局，两端的夹持旋转单元通过链传动结构同步连接，可实现圆柱类焊接工件的匀速回转驱动。设计过程中充分考虑了不同规格工件的适配性，无需针对工件直径、椭圆度或外形不规则问题做频繁的参数调整，依靠两端可自适应贴合的夹持旋转结构，即可自动对准工件的回转中心，让焊接作业过程中焊头无需频繁调整位置即可完成整周焊缝的连续焊接作业。建模时对传动系统做了完整的细节还原，包括驱动端的减速电机、传动链轮、张紧结构、夹持端的回转支撑轴承、自适应压紧组件都做了1:1的结构复刻，每一处螺栓连接位、定位销孔都按照机械加工的实际工艺要求做了建模处理，没有省略关键的装配细节。材质渲染时还对设备的安装基面、走线槽位做了细节表现，让整体模型的真实感更强，可直接用于焊接工装的方案展示、结构验证以及作业流程模拟，能够直观展现自动对准焊接旋转作业的实现逻辑，为圆柱形容器类工件的焊接工序提供可靠的工装设计参考，有效降低焊接作业的人工调整成本，提升环形焊缝的焊接质量一致性。
