Rollix无油嘴回转支承结构设计

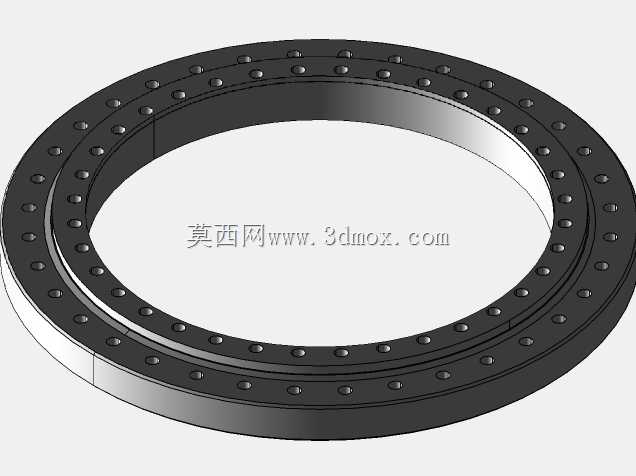

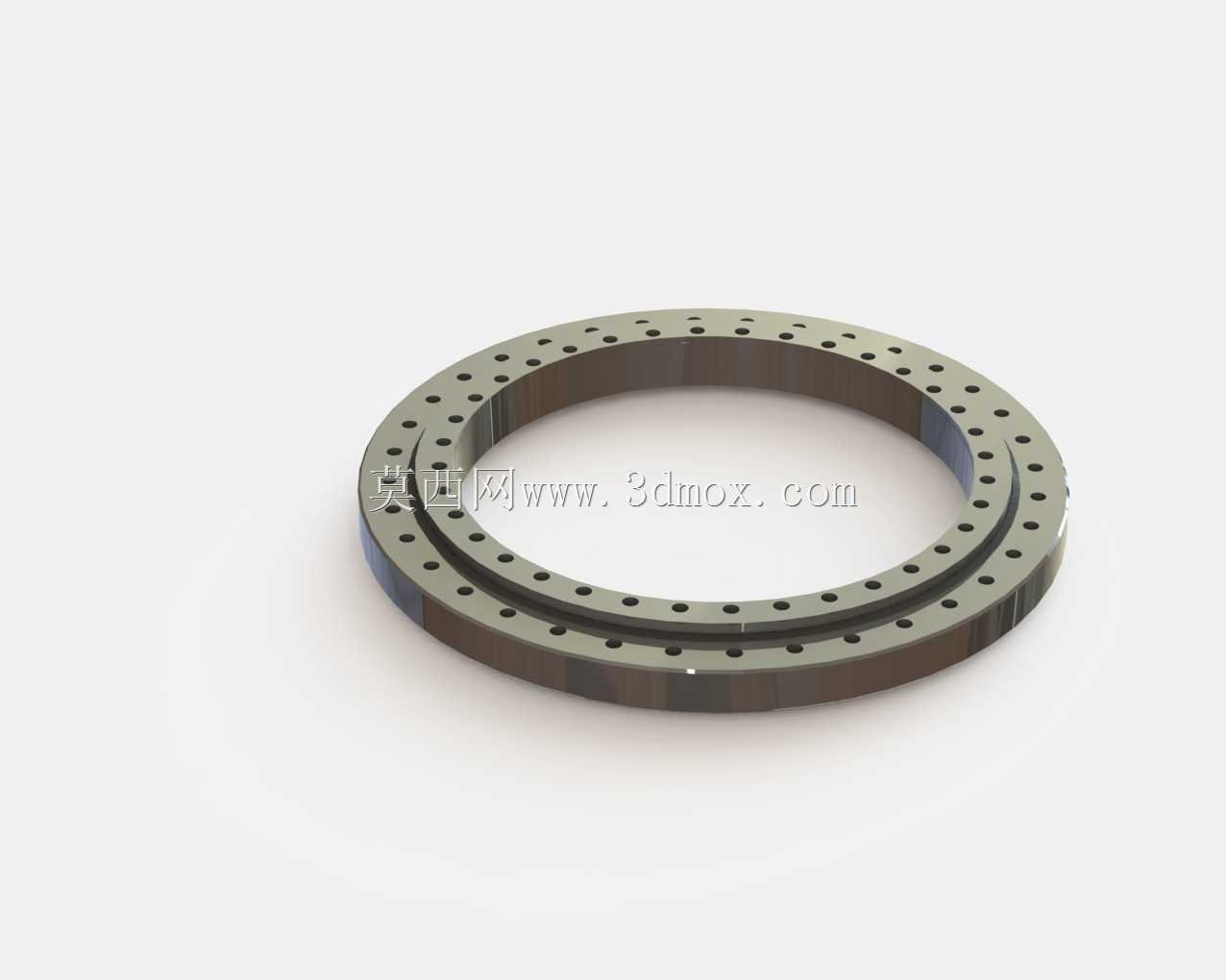

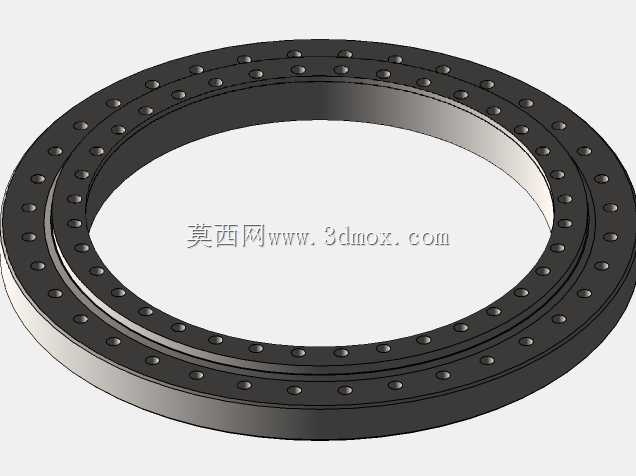

这类回转支承多用于需要承受轴向载荷、径向载荷与倾覆力矩复合作用的回转工况，常见于工程转台、大型自动化回转工位、工程机械上部回转连接、港口起重设备回转机构等场景，核心作用是在两部分相对回转的结构间传递多向载荷，同时保证回转精度与结构刚性。从结构设计来看，这款回转支承采用双圈安装孔布局，上下端面的通孔沿圆周均匀排布，安装时可通过螺栓分别与固定基座、回转工作台面连接，孔位的节圆直径、孔径公差都严格匹配通用安装规范，能适配多数同规格转台的安装边界，不需要额外改动基座连接孔位即可完成装配。设计时没有预留油嘴接口，结构相对更简洁，适合采用自润滑材料或者定期拆检维护的工况，避免了油嘴突出带来的安装干涉问题，也减少了外接润滑管路的布置需求，在一些安装空间紧凑、周边有其他运动部件容易剐蹭润滑管路的场景下，这种结构的适配性更强。滚道部分的结构设计保留了足够的滚柱安装空间，滚柱数量可根据实际载荷需求调整，当设备需要承受更大倾覆力矩时，可以增加滚柱排布密度来提升承载能力，不需要改动整体外形尺寸，给不同载荷等级的设备选型留出了调整空间。整体外形为扁平环形结构，轴向厚度尺寸控制合理，不会占用过多的轴向安装空间，对于需要严格控制设备整体高度的回转工位来说，这种薄型结构的优势十分明显。建模过程中严格还原了滚道的曲面轮廓、安装孔的位置度公差、端面的平面度要求，所有连接部位的倒角、圆角都按照实际加工工艺做了还原，没有多余的工艺简化，结构细节完整，可直接用于设备装配干涉检查、承载仿真分析、安装工位布局设计等工作，也能作为同类型回转支承选型设计的参考样本，帮助设计人员快速核对安装尺寸、评估结构适配性，减少前期选型阶段的重复建模工作量。
