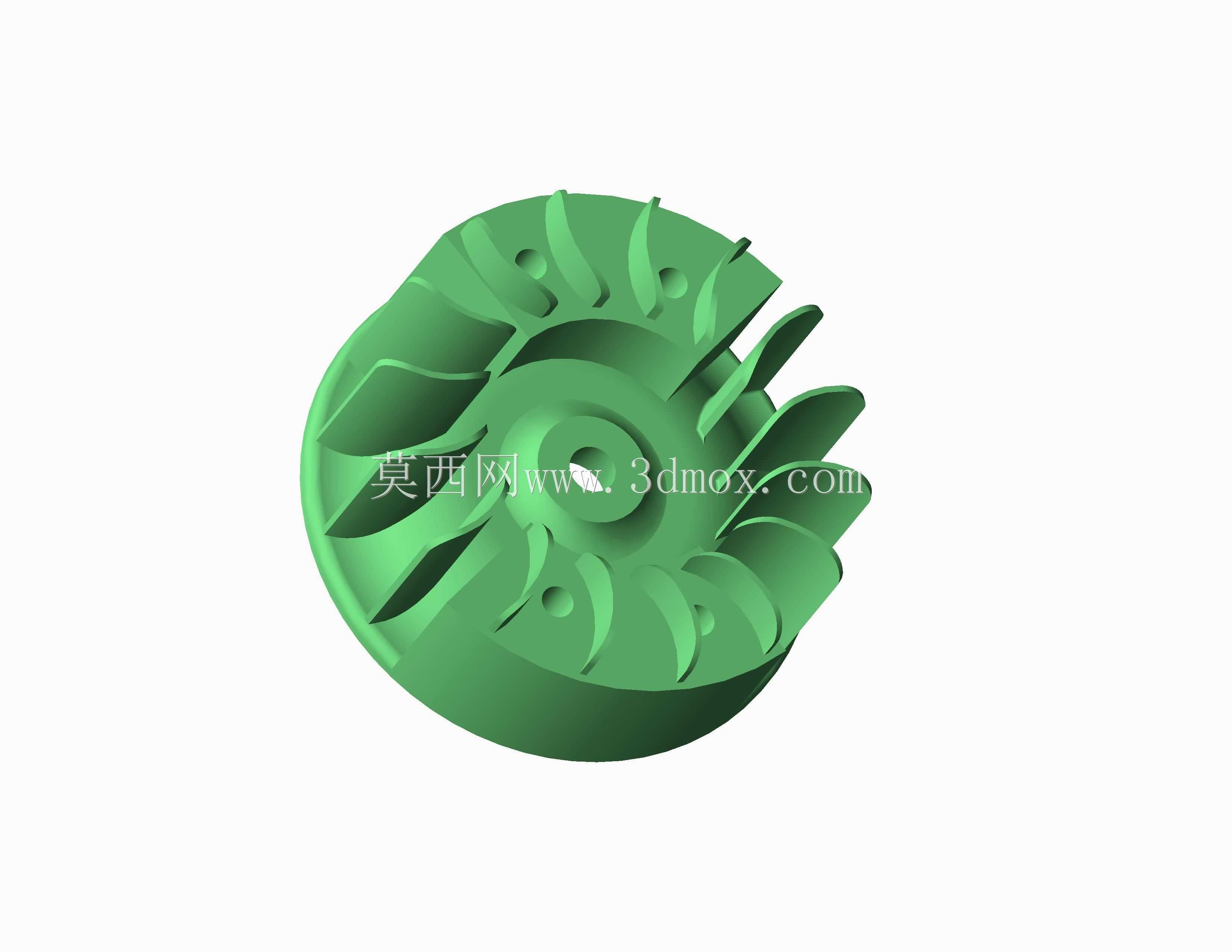

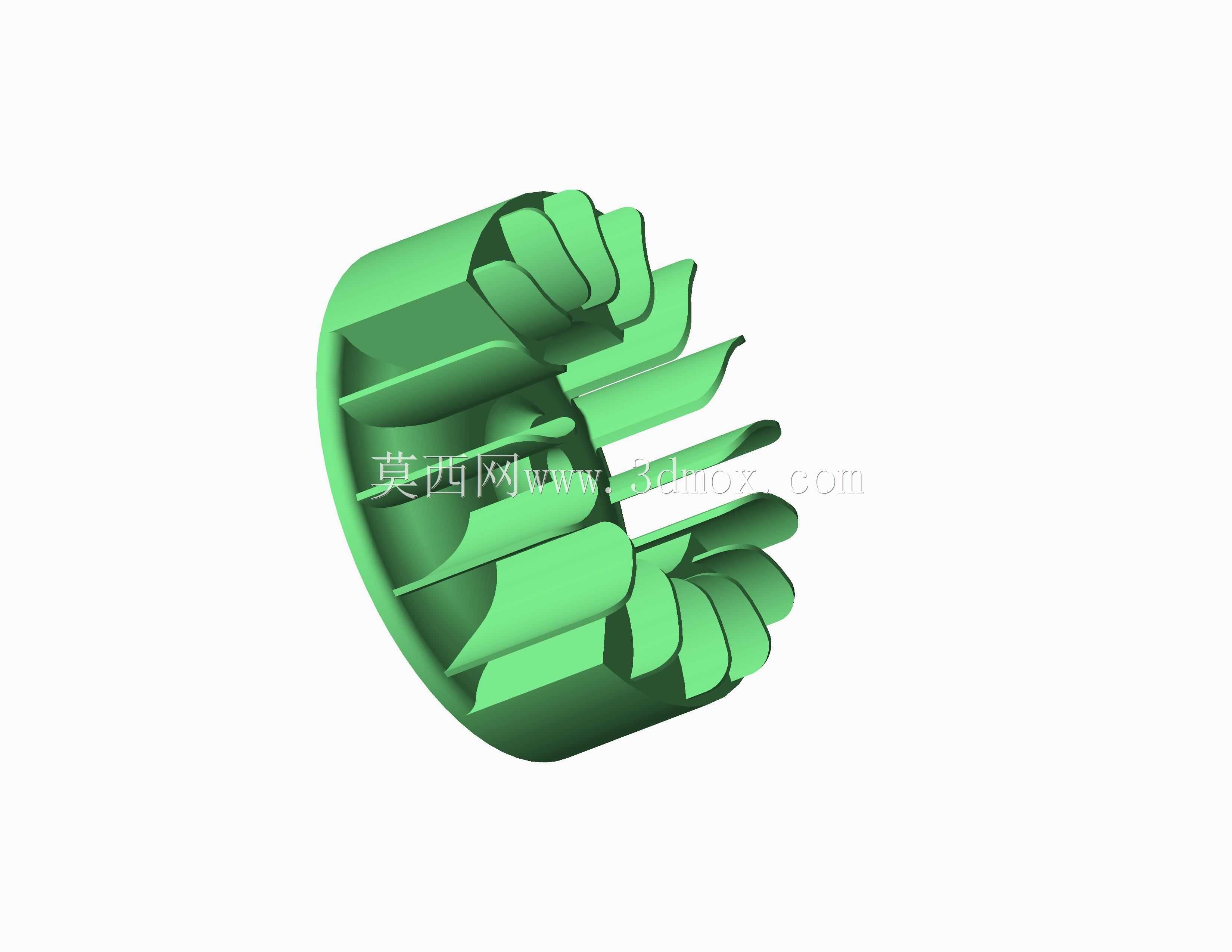

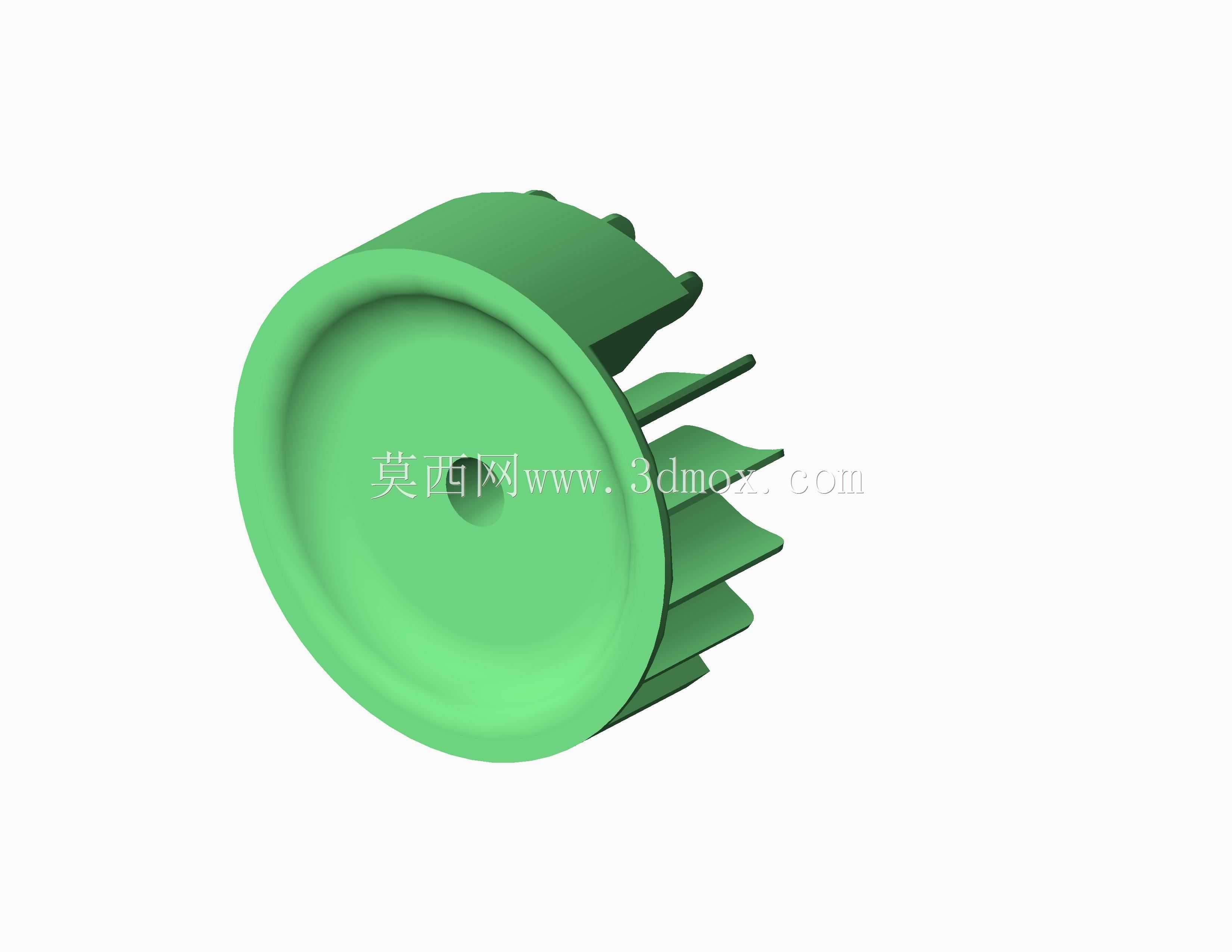

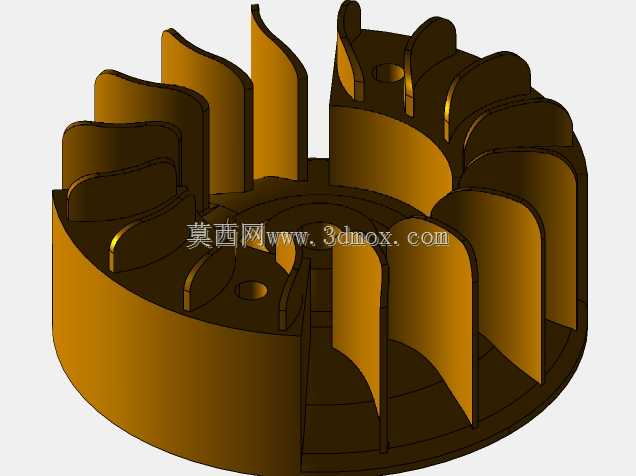

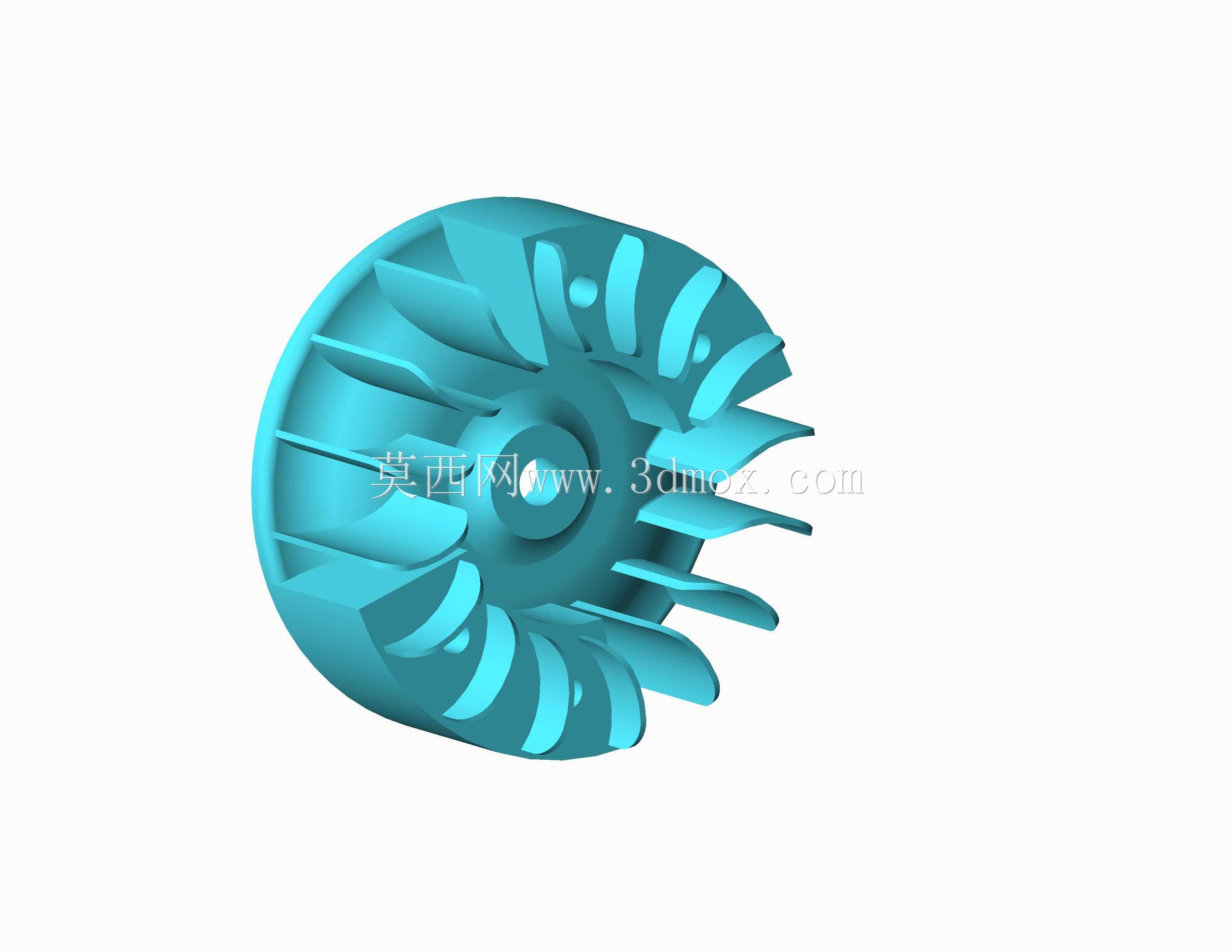

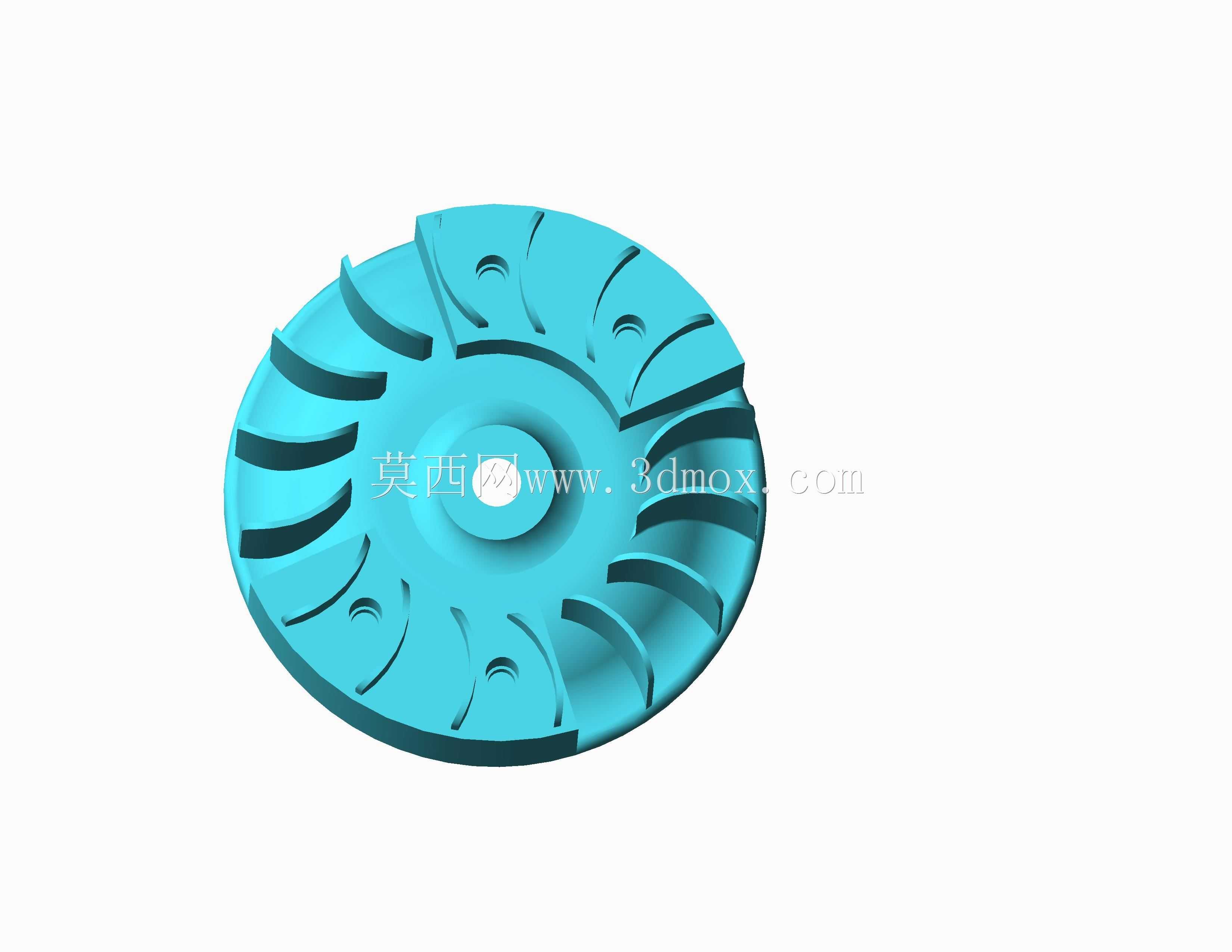

带径向曲面叶片的储能式飞轮结构

在各类需要平抑转速波动、短时释放大扭矩的旋转设备中，这类带曲面叶片的飞轮结构是核心的惯量储能部件，不同于传统实心圆盘式飞轮，该结构通过轮缘区域的曲面叶片设计，在保证整体转动惯量满足设计要求的前提下，有效降低了飞轮自身的整体重量，同时叶片间的流道结构可在高速旋转时带动周边空气流动，带走轮体与相邻轴承、密封件摩擦产生的热量，避免长时间高转速运行下的轮体温升过高导致材料力学性能下降。从实际安装适配角度看，该飞轮中心设置有标准的轴孔与键槽定位结构，可直接与对应直径的动力输出轴配合，安装时需保证轮体端面与轴线的垂直度公差控制在0.02mm以内，避免高速旋转时产生额外的偏心振动，轮体的最大外圆直径需匹配安装腔体内的防护空间，预留至少5mm的安全间隙，防止旋转过程中与周边壳体、线束等部件发生剐蹭。设计这类飞轮时，首先要根据配套设备的转速波动允许范围，计算所需的最小转动惯量值，再结合安装空间的边界限制，确定轮体的基本外径与轴向厚度，曲面叶片的弧度设计经过反复的动平衡校验，每个叶片的曲面曲率、厚度分布都保持一致，避免质量分布不均带来的动不平衡量超标，叶片与中心轮毂、外侧轮缘的连接位置均做了圆弧过渡处理，减少应力集中现象，可承受反复加减速过程中的交变载荷冲击。实际应用场景中，这类飞轮常配套在小型内燃机、冲压设备的动力端、往复式泵组的传动系统中，当设备输入扭矩出现短时波动时，飞轮依靠自身较大的转动惯量吸收或释放动能，平抑输出端的转速波动，保证下游传动部件运行平稳，在一些需要瞬时大扭矩输出的场合，飞轮可提前蓄能，在工作行程瞬间释放储存的旋转动能，满足短时重载的动力需求，无需额外配置更大功率的动力源，有效降低设备整体的配置成本与运行能耗。
