交流稳压器用异形定位安装基座

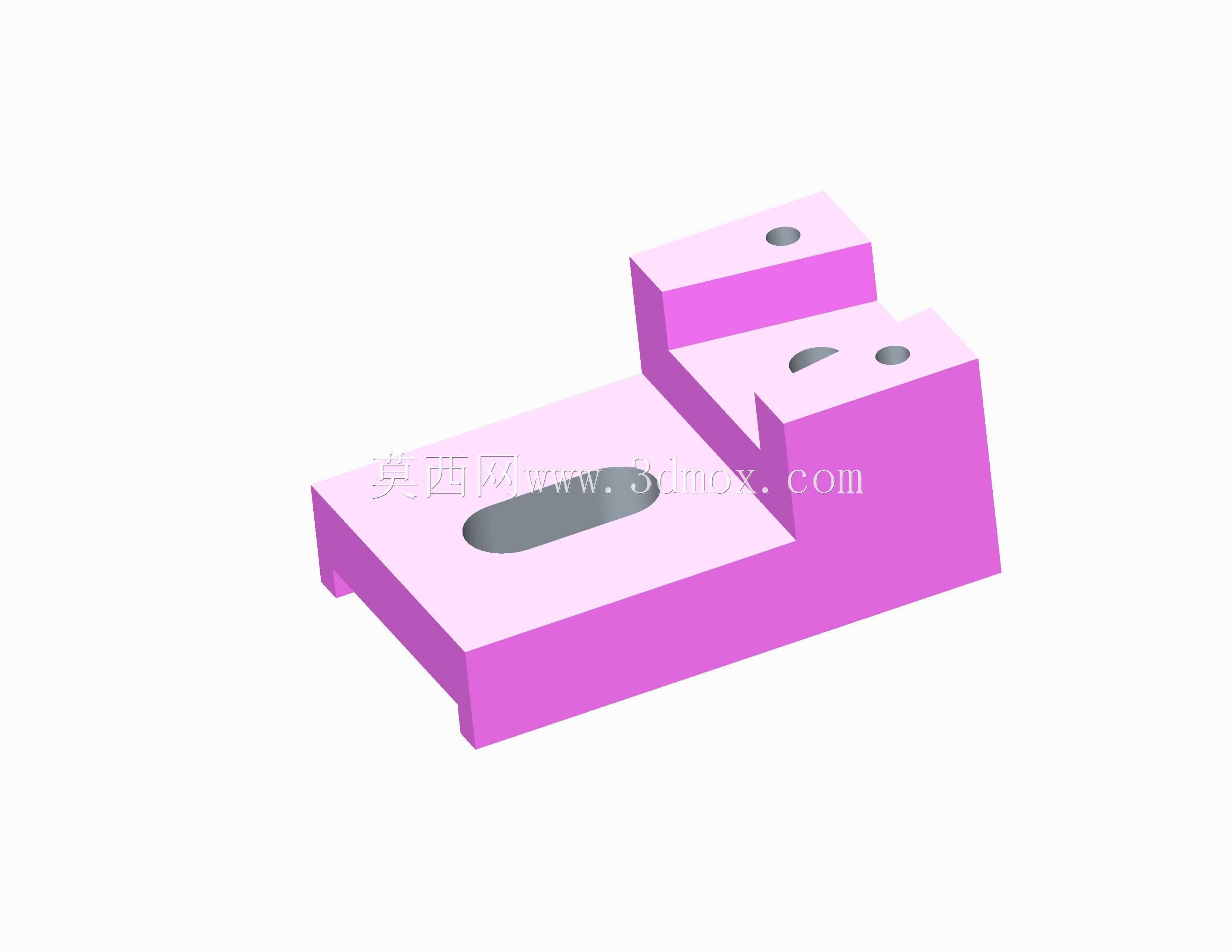

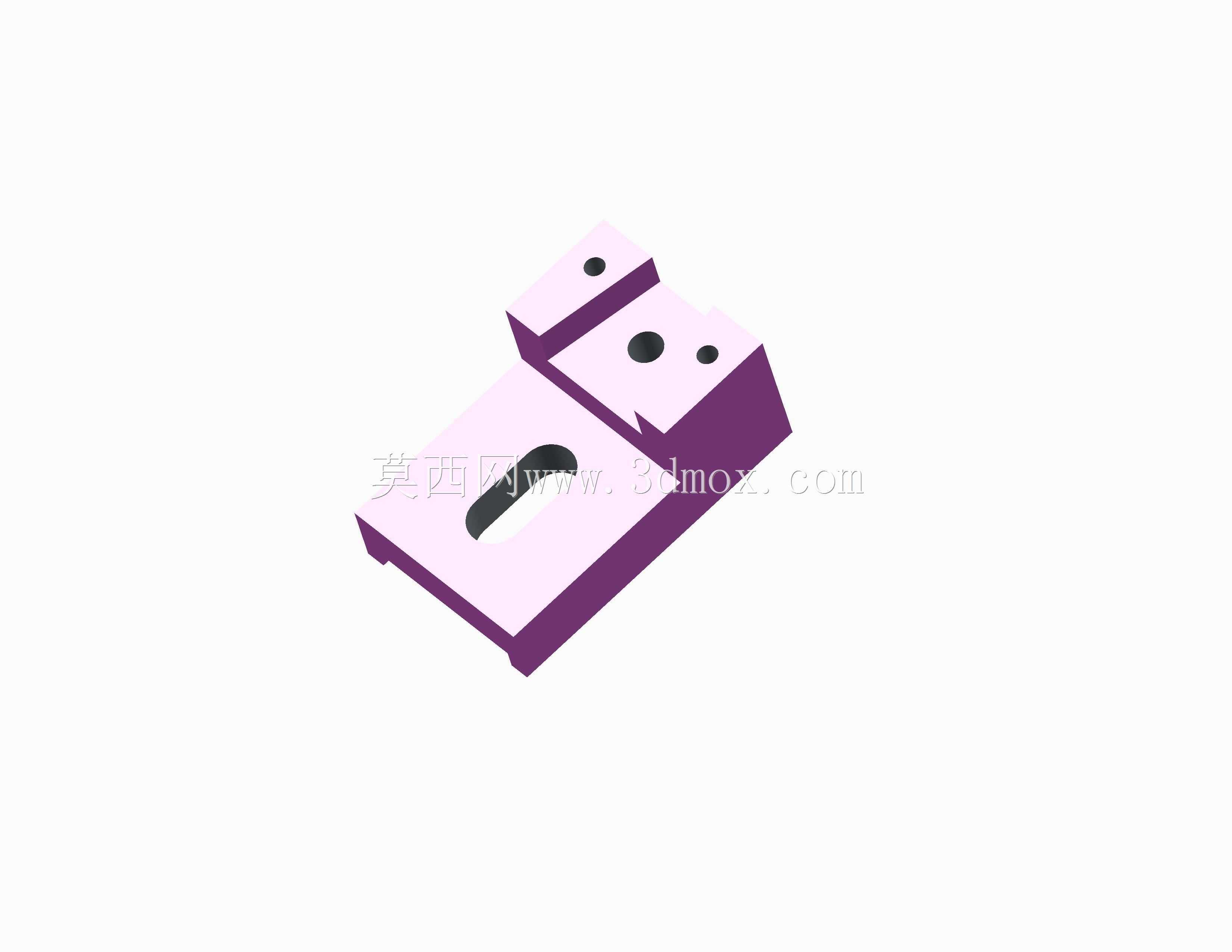

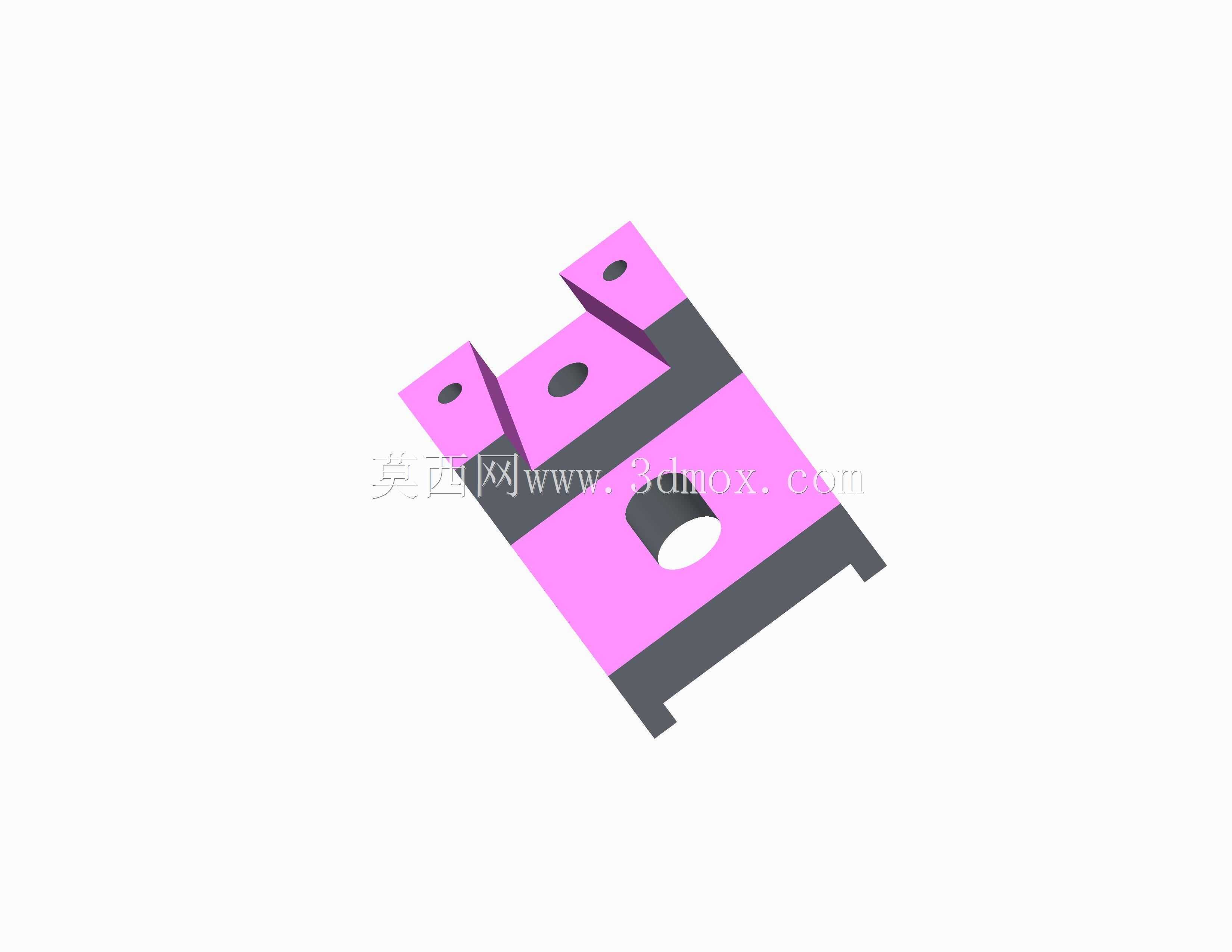

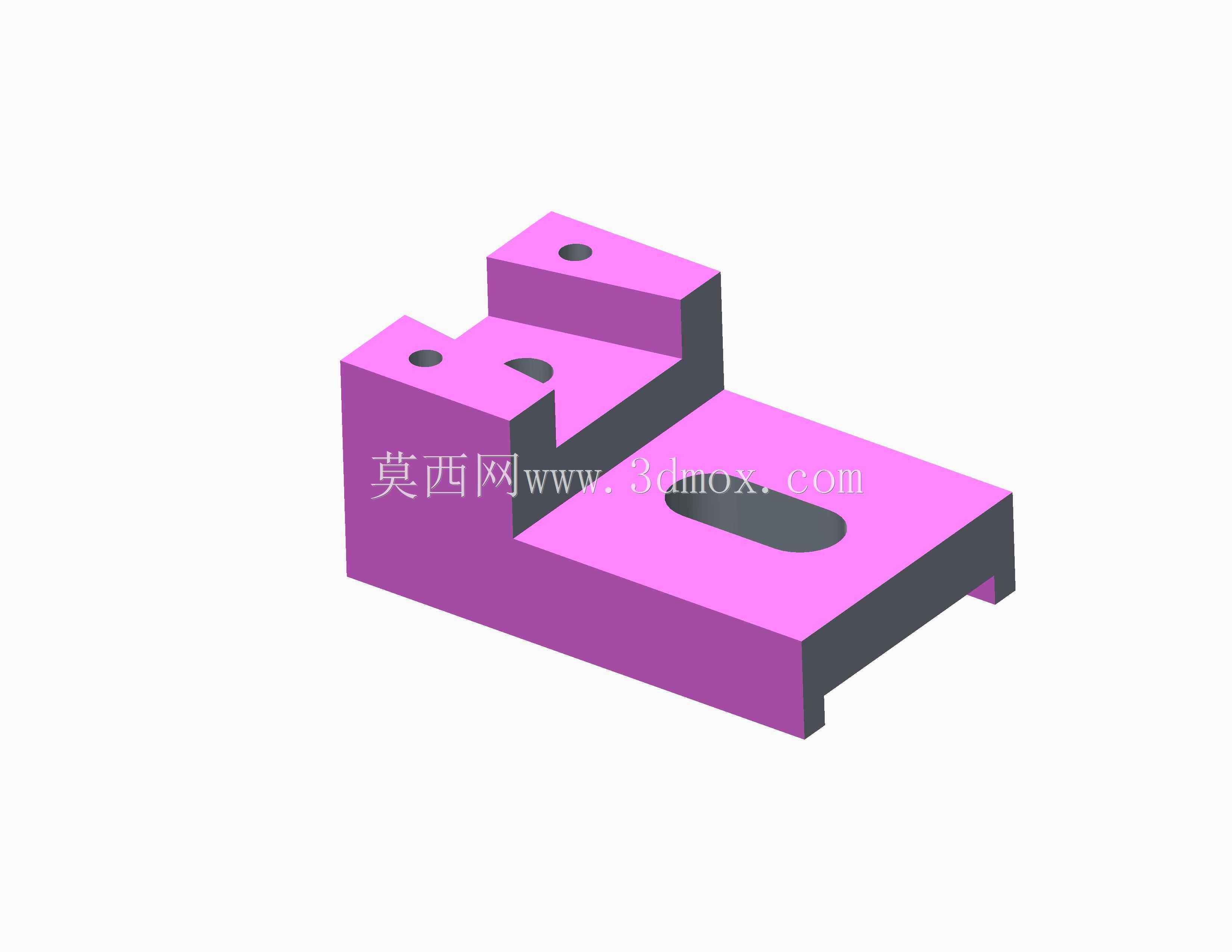

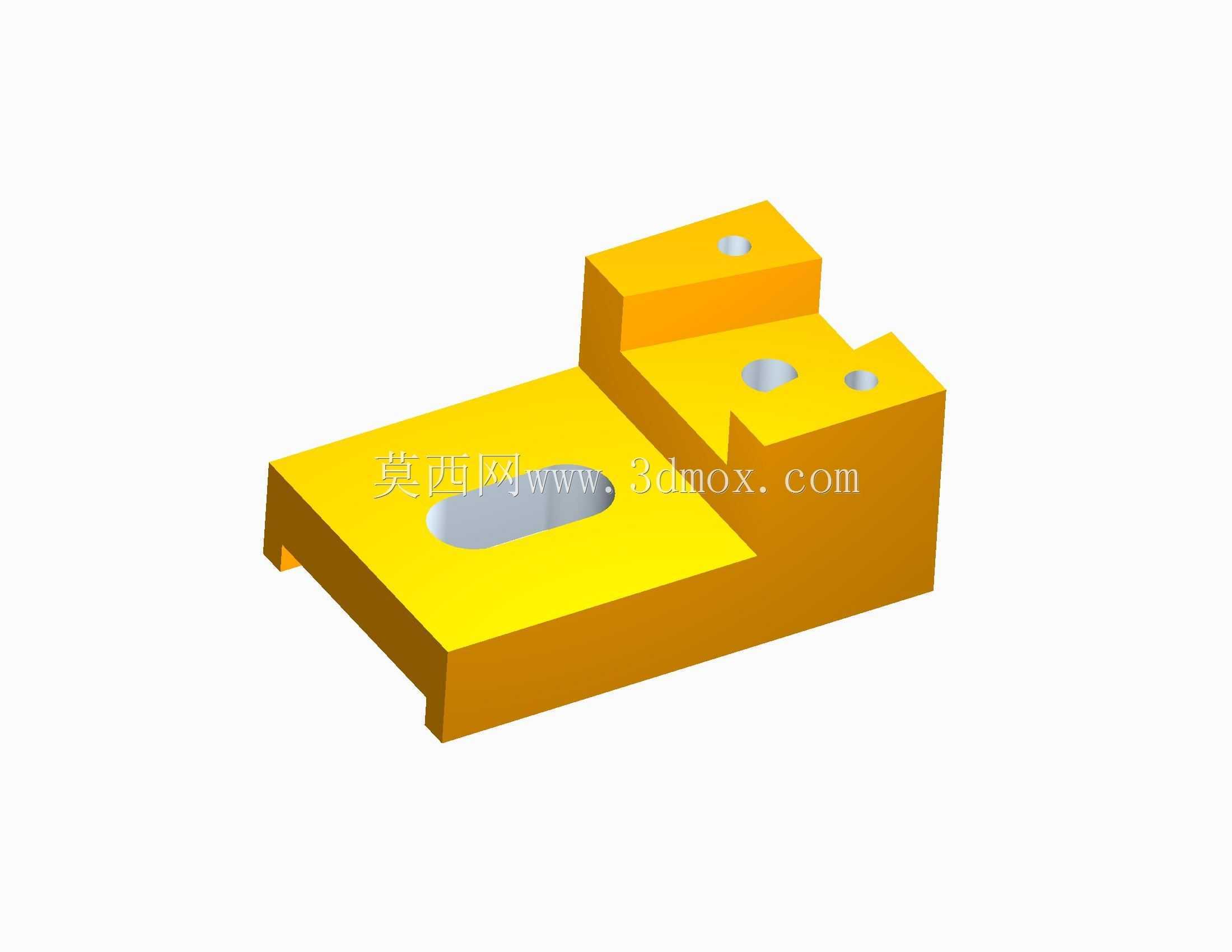

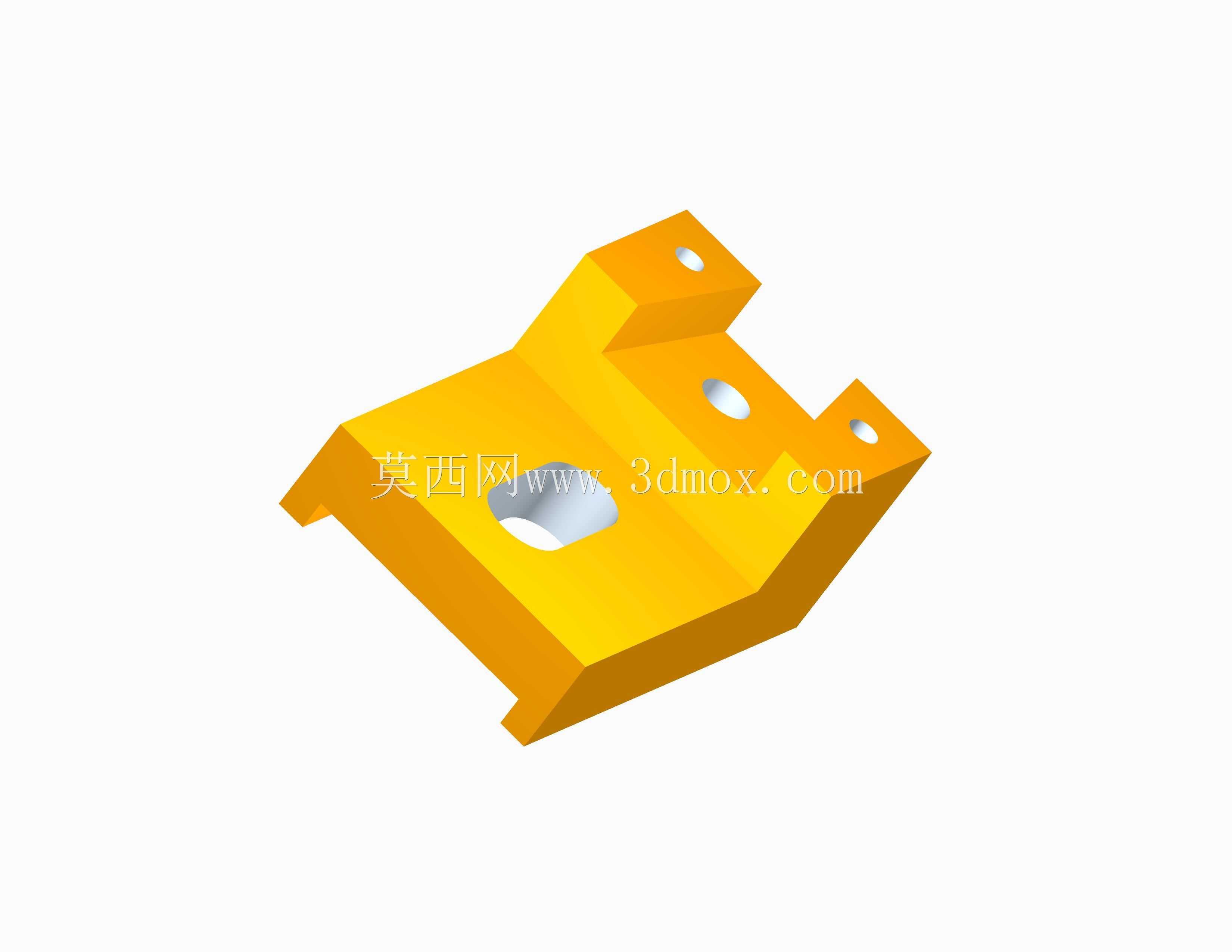

　　这款异形结构安装基座是交流稳压设备内部的核心定位承载零件，主要应用于中小功率交流稳压器的机芯装配工位，承担内部绕组模块、调压触点组件的定位与承重功能，在设备运行过程中需要抵消触点动作带来的微小振动，同时保证各电气组件的相对位置精度，避免因装配偏移导致的调压接触不良、绕组磨损等故障。从结构设计来看，零件采用高低台阶式布局，低位大平面作为主承载面，开设的长圆形腰型孔用于适配安装时的位置微调，可抵消机架焊接、钣金加工带来的±1mm装配公差，降低上游零件的加工精度要求，控制整体生产成本；高位凸台设置三个不同规格的沉头孔位，分别对应调压支架、接线端子排、行程限位片的安装点位，凸台侧面的缺口结构是为了避让调压碳刷的滑动行程，

　　避免零件干涉碳刷的往复运动，保证调压过程顺滑无卡滞。零件底部设置的外翻卡边结构，可直接卡入稳压器机箱的预设卡槽内，安装时无需额外设计侧向定位结构，装配时只需将基座沿卡槽推入到位，再通过腰型孔的紧固件锁紧即可完成固定，单零件装配耗时可控制在15秒以内，适配流水线批量装配的作业节奏。设计阶段针对零件的壁厚做了均匀化处理，所有转角处均设置R0.8的工艺圆角，既避免机加工过程中出现应力集中导致的零件开裂，也能适配粉末冶金、压铸两种批量加工工艺，生产端可根据订单量灵活选择加工方式，小批量试产时采用CNC铣削加工即可快速出样，量产时切换压铸工艺可将单件成本压缩六成以上。安装边界方面，

　　零件最大外轮廓尺寸适配10kVA及以下功率的稳压器机箱内部安装空间，凸台高度经过精确核算，安装后高位组件与低位绕组的垂直间距保持在8mm，满足电气安全间隙要求，同时不会额外占用机箱的内部走线空间，所有孔位的位置公差控制在±0.1mm，可保证装配后各运动组件的同轴度要求，减少后期调试的人工成本。
