内燃发动机前端密封端盖结构设计

　　这款发动机前盖是内燃机前端轮系侧的核心密封与承载构件，主要适配小排量内燃动力单元的前端布局需求，在整机装配中承担着封闭曲轴箱前端腔体、阻隔机油渗漏、为前端附件轮系提供安装定位基准的多重作用。从实际装机场景来看，该构件安装于发动机缸体前端面，需要同时承受曲轴运转带来的微幅振动、机油长期浸泡的腐蚀影响，以及外部附件传动带来的径向载荷，因此结构设计上充分考虑了刚度与密封性能的平衡。

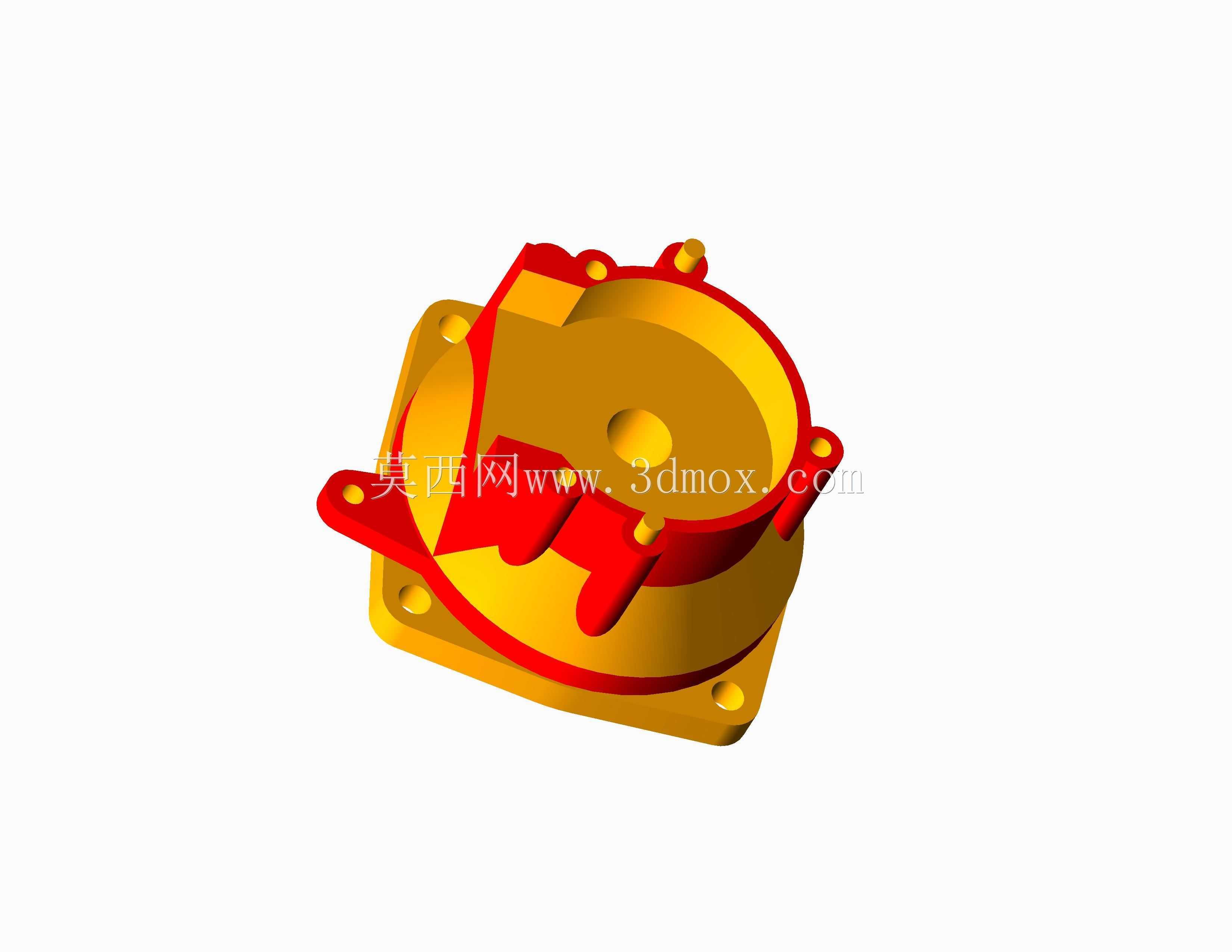

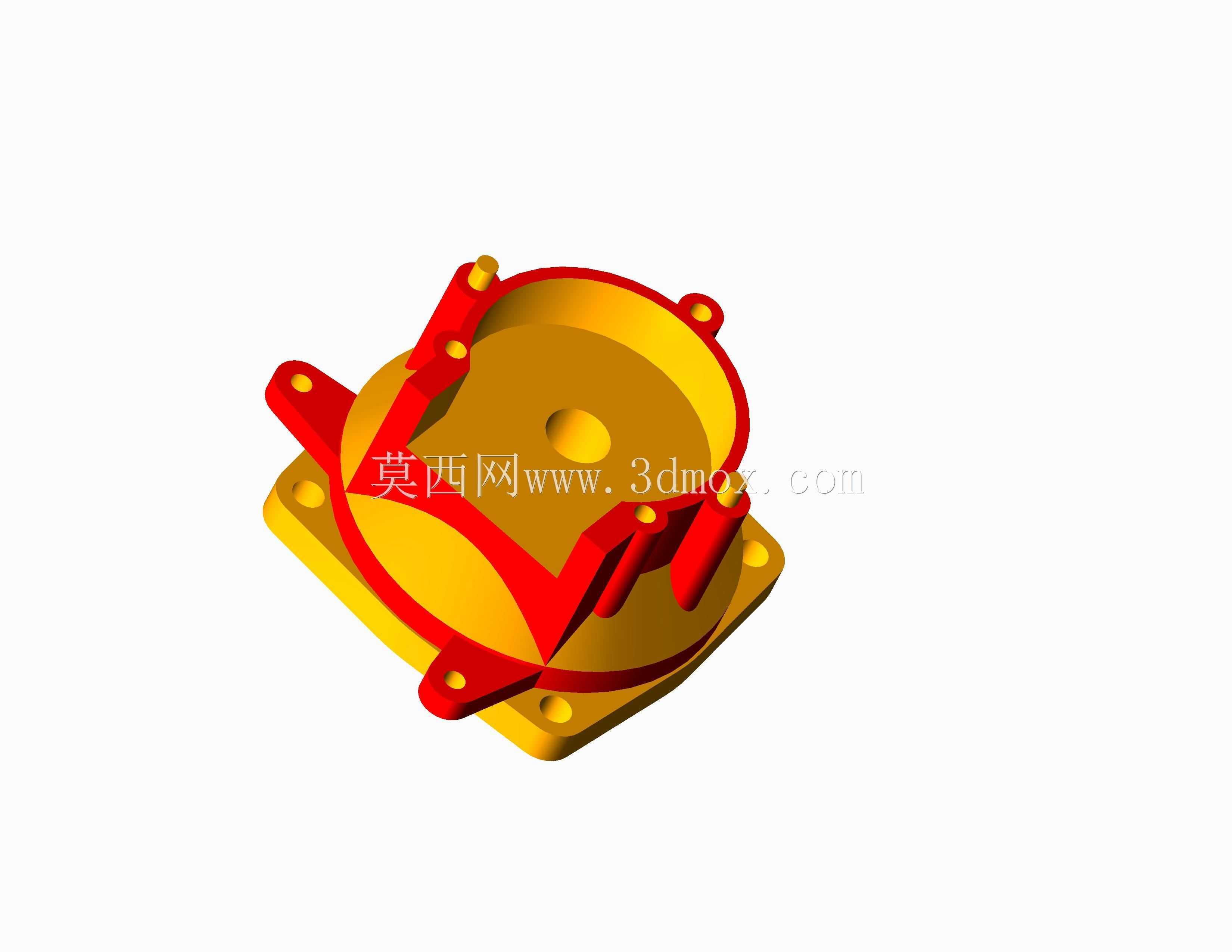

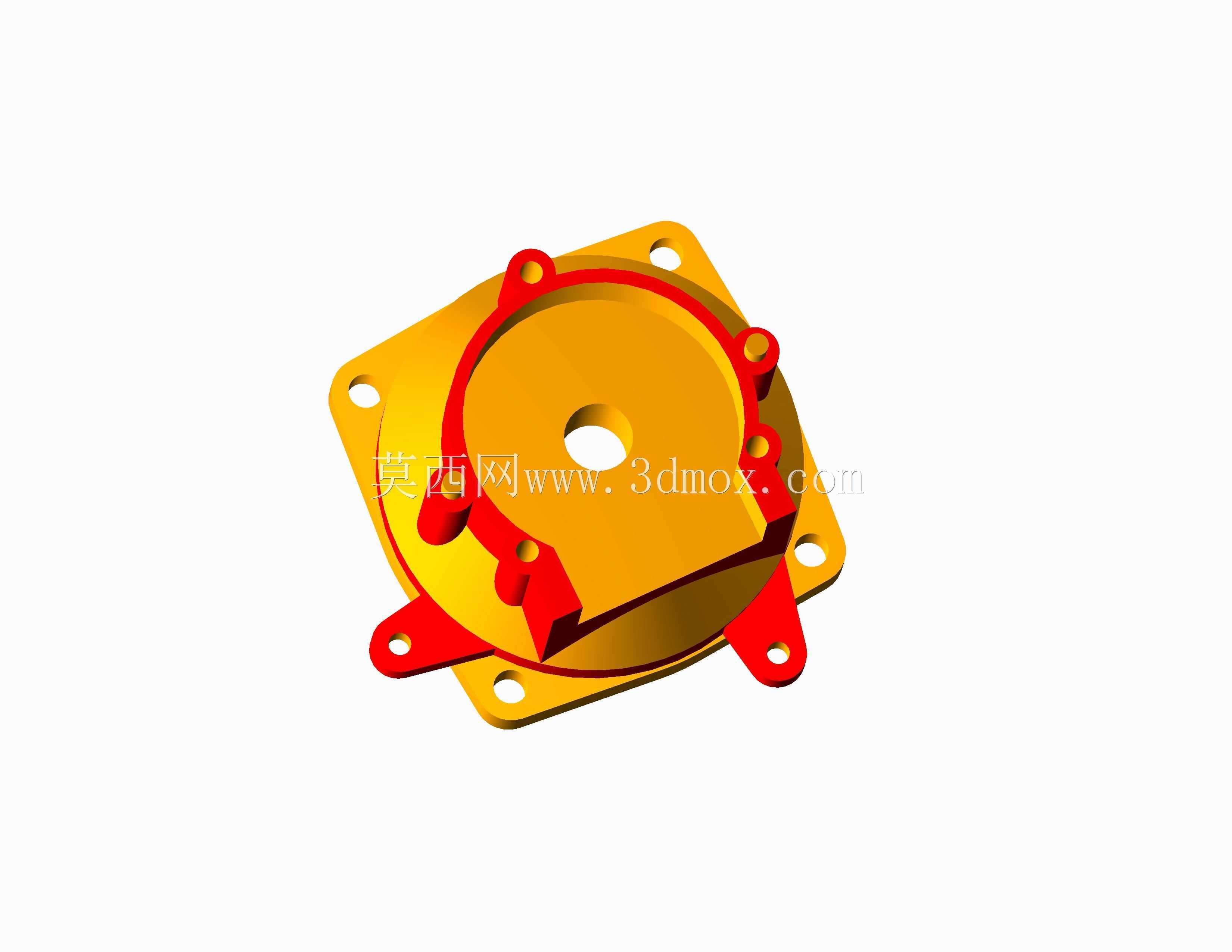

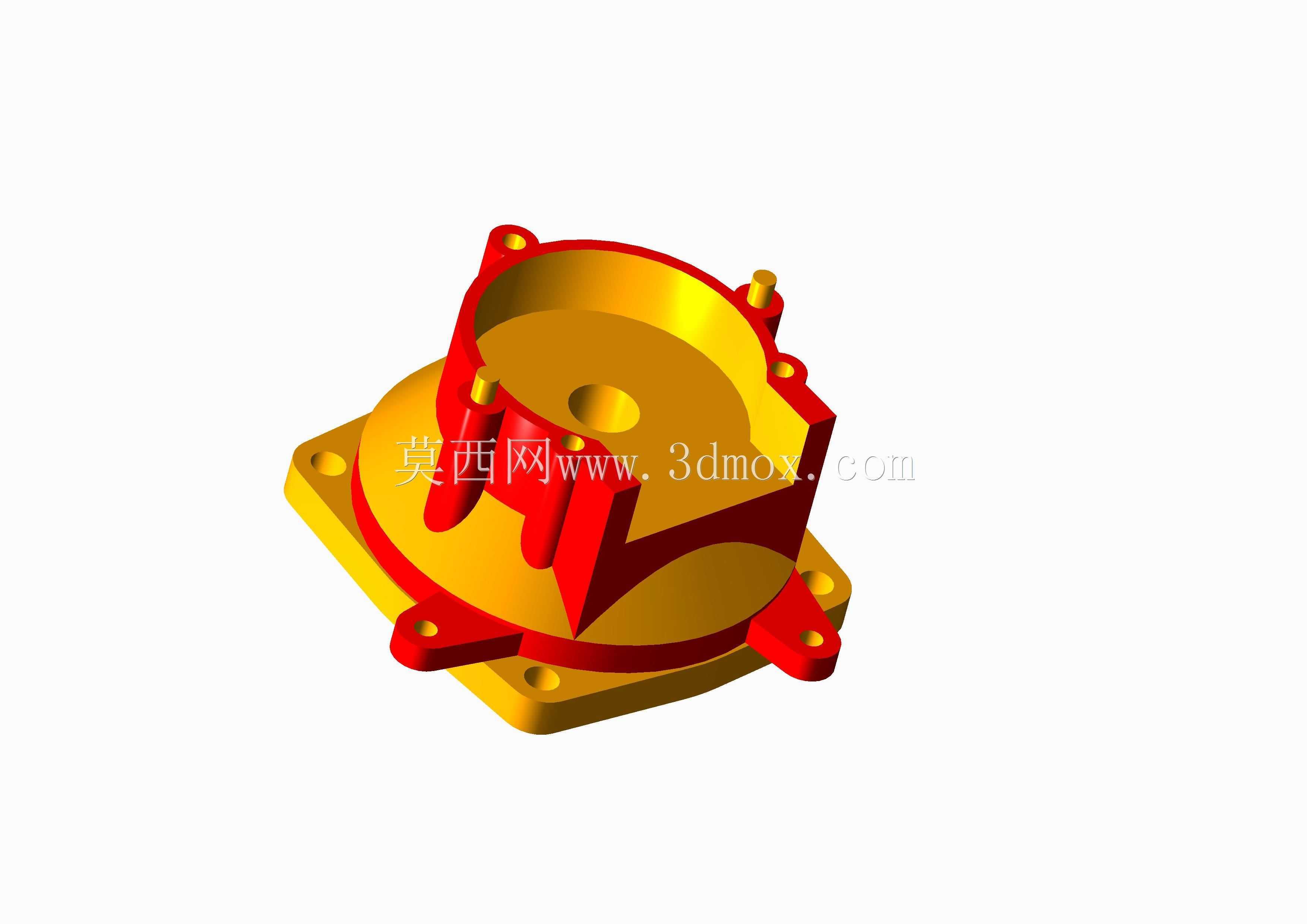

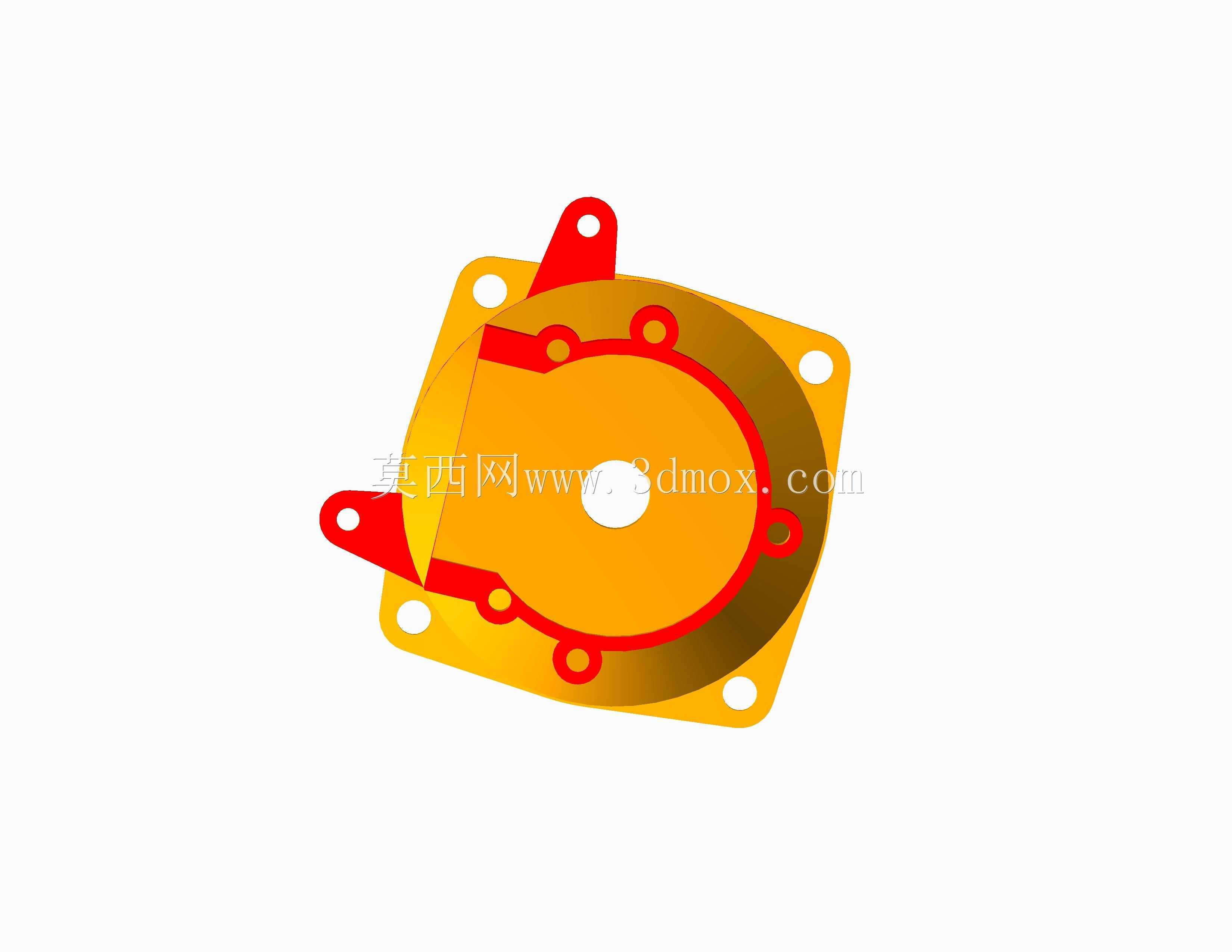

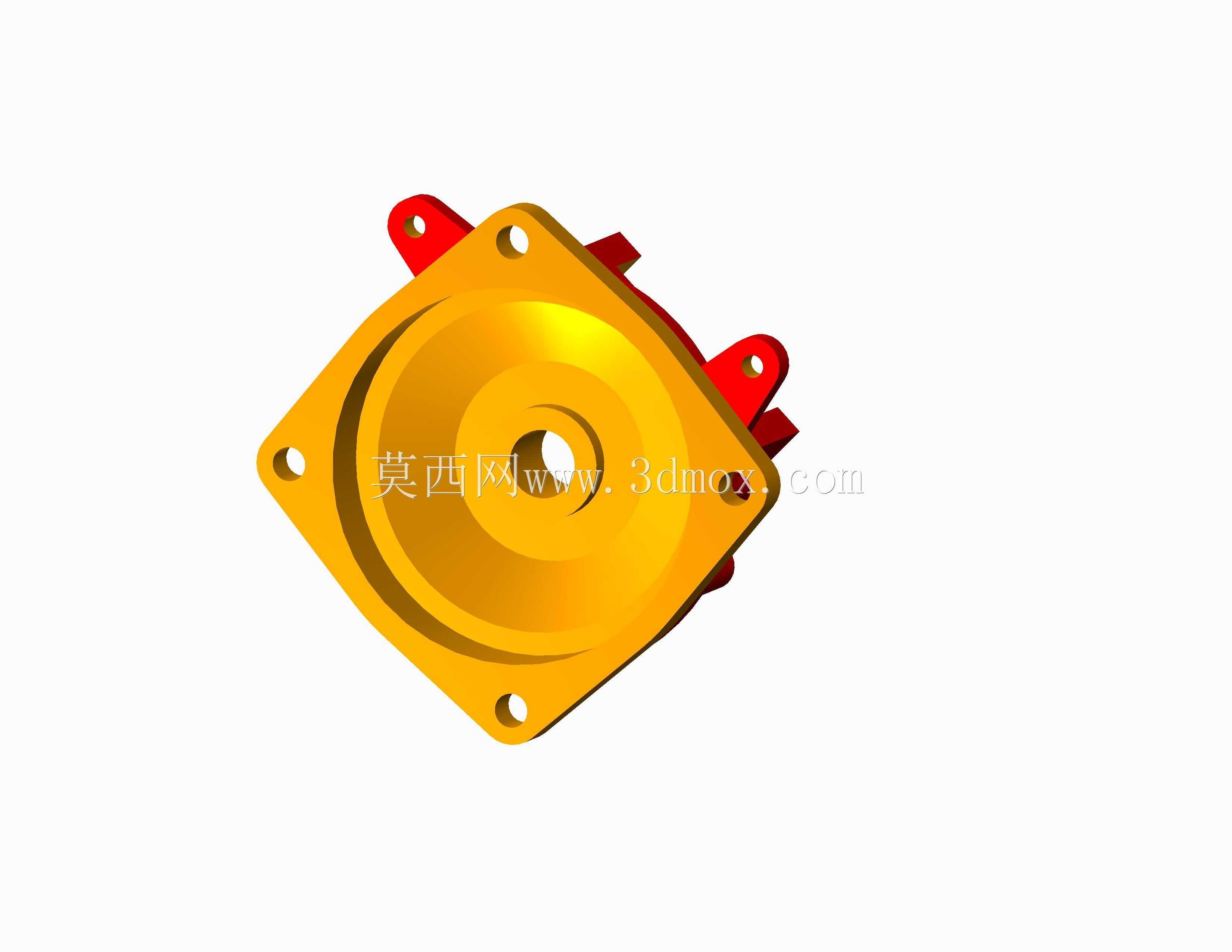

　　整体结构采用一体化铸造成型思路，主体为带法兰安装边的腔体结构，法兰边周向均匀布置6个带沉台的安装孔，孔位公差严格匹配缸体前端的螺纹孔位置，安装时配合密封胶垫即可实现端面静密封，避免曲轴箱内的压力机油从结合面渗漏。腔体内部的型面完全避让曲轴前端的正时齿轮、油封安装位以及机油泵驱动结构，内腔的圆弧过渡设计减少了机油回流时的流动阻力，同时避免应力集中导致的壳体开裂问题。

　　上部的凸台结构预留了正时链条张紧器、转速传感器的安装接口，侧面的定位凸柱用于装配时与缸体定位销配合，保证安装位置的同轴度误差控制在0.1mm以内，避免前端油封偏磨导致的早期漏油故障。外部的加强筋结构从法兰边向腔体中心辐射布置，在不额外增加壳体壁厚的前提下提升了整体抗振刚度，能有效降低发动机运转时端盖的共振噪声，同时控制了构件整体重量，符合动力总成轻量化的设计趋势。

　　安装边界方面，该端盖的轴向突出尺寸严格控制在前端轮系的安全间隙范围内，不会与发电机、水泵皮带轮等外围附件发生运动干涉，法兰面的平面度公差要求控制在0.05mm以内，保证密封压力均匀分布。在建模过程中，所有安装孔位、凸台定位尺寸都完全对应量产机型的实际装配参数，可直接用于发动机改型设计的结构验证、装配干涉检查，也可作为机械专业相关课程设计、三维建模练习的参考案例，帮助从业者理解动力总成端盖类零件的设计逻辑与工程约束。
