港币前台视线三帧连接结构件三维设计

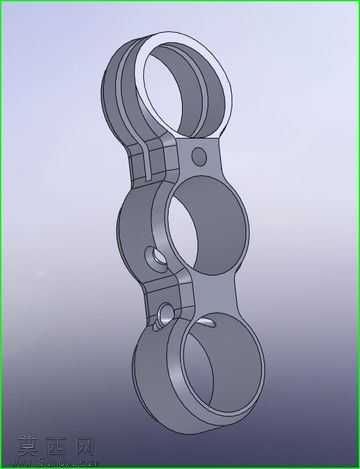

本作品为港币前台视线三帧连接结构件的三维建模成果，建模阶段依托参数化三维设计软件完成全流程构建，首先对结构件的整体轮廓进行草绘定位，精准确定三个环形套接位的中心距、孔径参数，保证三个环形结构沿纵向排布的同轴度偏差控制在合理公差范围内，同时对连接三个环体的支撑板轮廓进行曲率优化，避免直角结构带来的应力集中问题。建模过程中对结构细节进行了精细化还原，包括板件上的定位凸点、铰接位的小圆角过渡、环体内壁的装配让位槽，所有特征均按照实际装配需求进行参数匹配，确保模型可直接用于后续的结构验证与加工出图。材质渲染阶段采用哑光金属材质进行效果呈现，调整材质的粗糙度、金属度参数模拟常用五金结构件的表面质感，同时添加柔和的环境漫反射光照，突出结构件的曲面过渡与棱边细节，渲染视角选择等轴测视角，可完整展示三个环形结构的排布关系与连接筋板的支撑形态。结构设计上采用一体化连接思路，三个环形套接位通过两块对称的侧支撑板实现刚性连接，在相邻环体的连接位置增设局部加厚凸台，提升铰接受力位置的结构强度，同时在板件上预留的定位凸点可实现装配时的快速对位，减少装配调试的工作量。整体模型的特征树逻辑清晰，所有参数均可根据实际装配需求进行快速调整，既满足结构展示的可视化需求，也可作为后续加工生产、装配模拟的基础数字模型，还原了该类视线三帧构件的实际结构形态与装配特征。
