福特1.9L CVH发动机结构三维设计

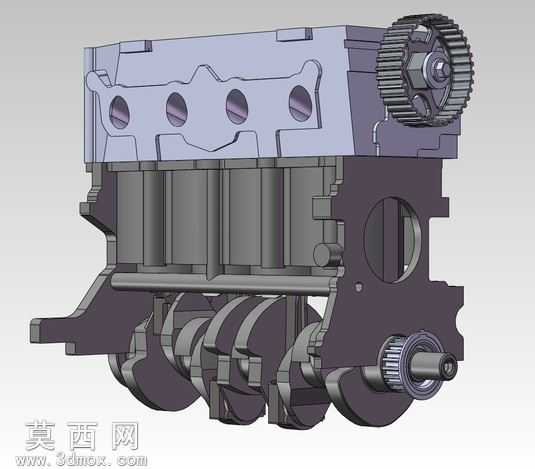

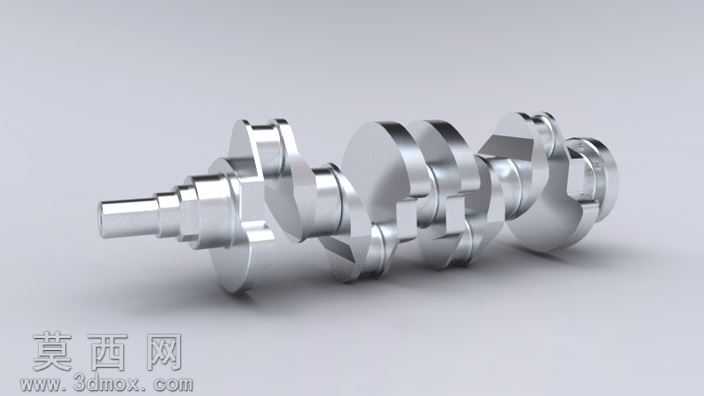

本模型采用SolidWorks完成全参数化三维建模，完整还原福特1.9L CVH直列四缸发动机的核心结构，建模过程遵循机械设计的装配逻辑，以自底向上的方式依次完成单个零件建模、子装配体组合与总装约束，所有配合关系均符合实际机械运动原理，可支持后续运动仿真与结构分析工作。模型外观渲染采用分层材质赋予方案，气缸盖部分使用哑光铸铝材质，还原铝合金铸件的细腻磨砂质感与金属冷色调，表面的进排气道开孔、螺栓安装位、加强筋结构均按照实物尺寸精准还原，边缘的铸造圆角、加工面与非加工面的质感差异都做了区分处理；缸体部分采用深灰铸铁材质，通过粗糙度参数调整区分缸筒内壁的精加工面与缸体外壁的铸造面，缸体侧面的机油道开孔、安装凸台、加强筋结构完整呈现，还原铸铁缸体厚重的工业质感。下部曲柄连杆机构是本模型的核心展示部分，曲轴采用合金钢材质，通过高光金属材质表现锻钢件的光洁加工面，曲轴的平衡重、连杆轴颈、主轴颈、前端正时齿轮、后端动力输出轴结构都做了精细建模，每个连杆的大头盖、连杆螺栓、活塞销座结构都完整还原，可清晰观察四缸曲轴的曲拐布置角度，理解直列四缸发动机的做功顺序逻辑。上部配气机构的正时齿轮采用齿形细节建模，轮齿的齿廓曲线符合渐开线齿轮设计标准，齿轮中心的轴承、固定螺栓结构都做了细节还原，可直观观察正时传动的动力传递路径。设计过程中重点梳理了往复运动组件的装配关系，明确活塞、连杆、曲轴之间的运动约束，气缸盖与缸体的定位销、螺栓连接位置都按照实际装配关系设置，避免出现干涉问题；模型对非核心的外围附件做了适度简化，在保证核心结构完整展示的前提下控制模型体量，既可以作为教学演示素材直观展示四缸发动机的内部构造，也可作为动力总成设计的参考基础模型，帮助理解往复式内燃机的工作原理与结构组成。
