MDA机床加工模拟三维结构设计

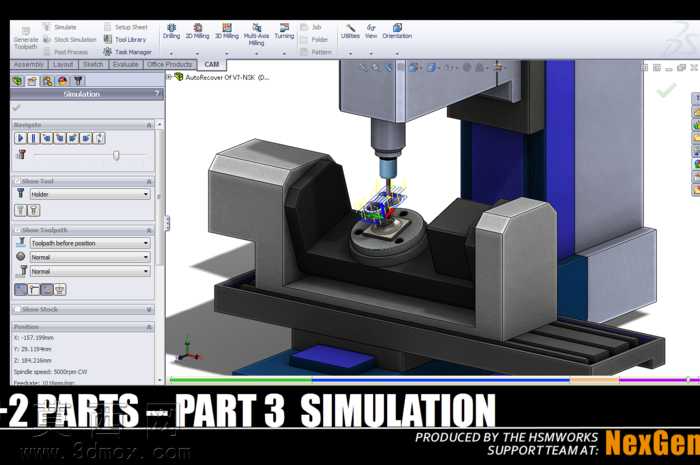

本作品为立式数控加工机床的加工模拟三维设计，整体建模过程严格遵循真实加工中心的结构比例进行搭建，首先完成机床主体承载结构的建模，包含立式床身、横向滑台、纵向工作台、主轴安装座等核心支撑部件，建模时对各部件的装配贴合面、运动导轨安装位、螺栓连接孔位都做了精准还原，确保各运动轴的行程范围符合真实机床的参数设定。主轴单元部分还原了刀具装夹结构、主轴端面定位结构，搭配的加工刀具按照立铣刀的真实外形建模，刃口部分做了简化但保留了刀具装夹的锥面配合特征。工件装夹部分采用平口钳类工装夹具结构，夹具体、固定钳口、活动钳口、夹紧螺杆的结构都完整呈现，待加工毛坯件固定在钳口中间位置，还原真实加工时的装夹状态。在加工模拟的呈现上，通过运动路径的设定还原刀具切削工件的动态过程，对加工区域的切屑效果、刀具与工件的接触位置做了可视化呈现，直观展示铣削加工的走刀轨迹。材质渲染部分，机床床身、滑台等铸铁部件采用哑光深灰金属材质，还原机床铸件的磨砂质感；主轴、导轨等精加工部件采用亮面银灰色金属材质，体现加工面的光洁度；夹具部分做了发黑处理的深灰材质区分，工件毛坯采用未加工的金属原色，不同功能部件通过材质差异清晰区分结构边界。设计过程中重点考量了机床各运动部件的干涉校验，模拟主轴上下进给、工作台前后左右移动的全行程状态，确保加工过程中刀具、主轴与夹具、床身之间无结构碰撞，同时还原了HSMWorks环境下的加工仿真逻辑，将CAM编程中的走刀路径、切削参数对应的加工状态通过三维模型直观呈现，既可以用于数控加工教学的演示场景，也可以作为机床结构认知的三维参考素材，帮助使用者理解立式加工中心的结构组成与铣削加工的运动逻辑。
