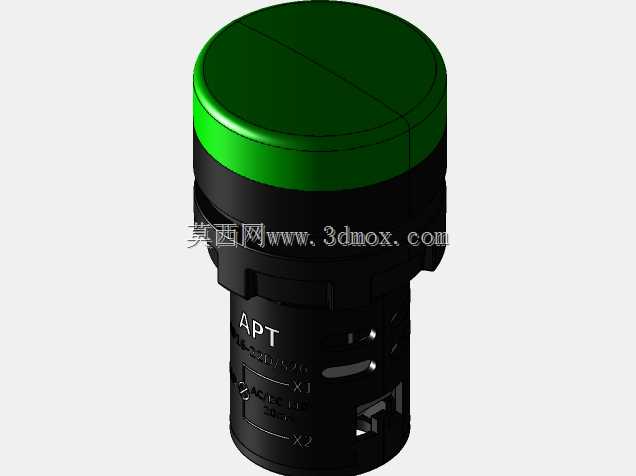

多色220V工控设备信号指示灯

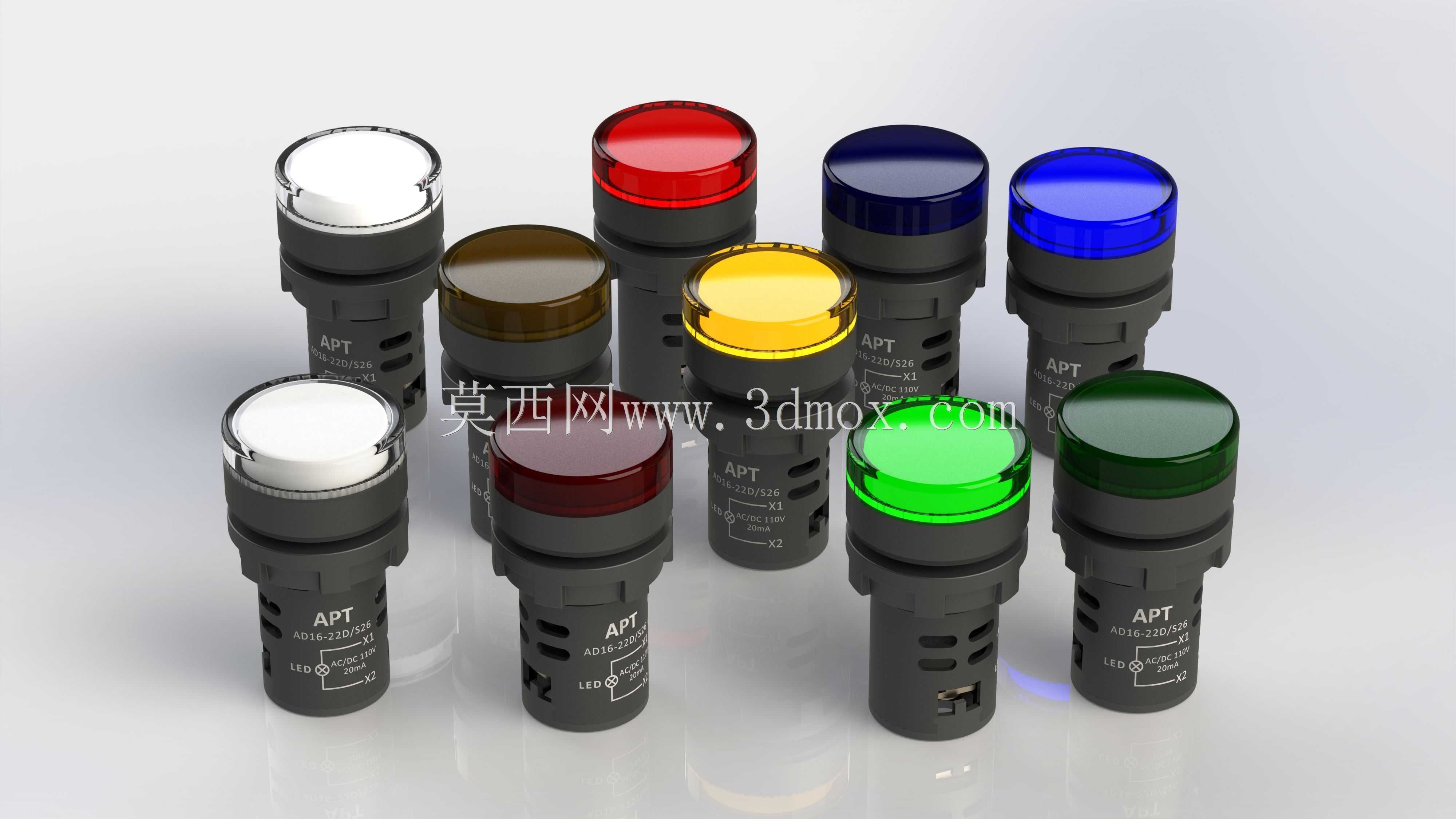

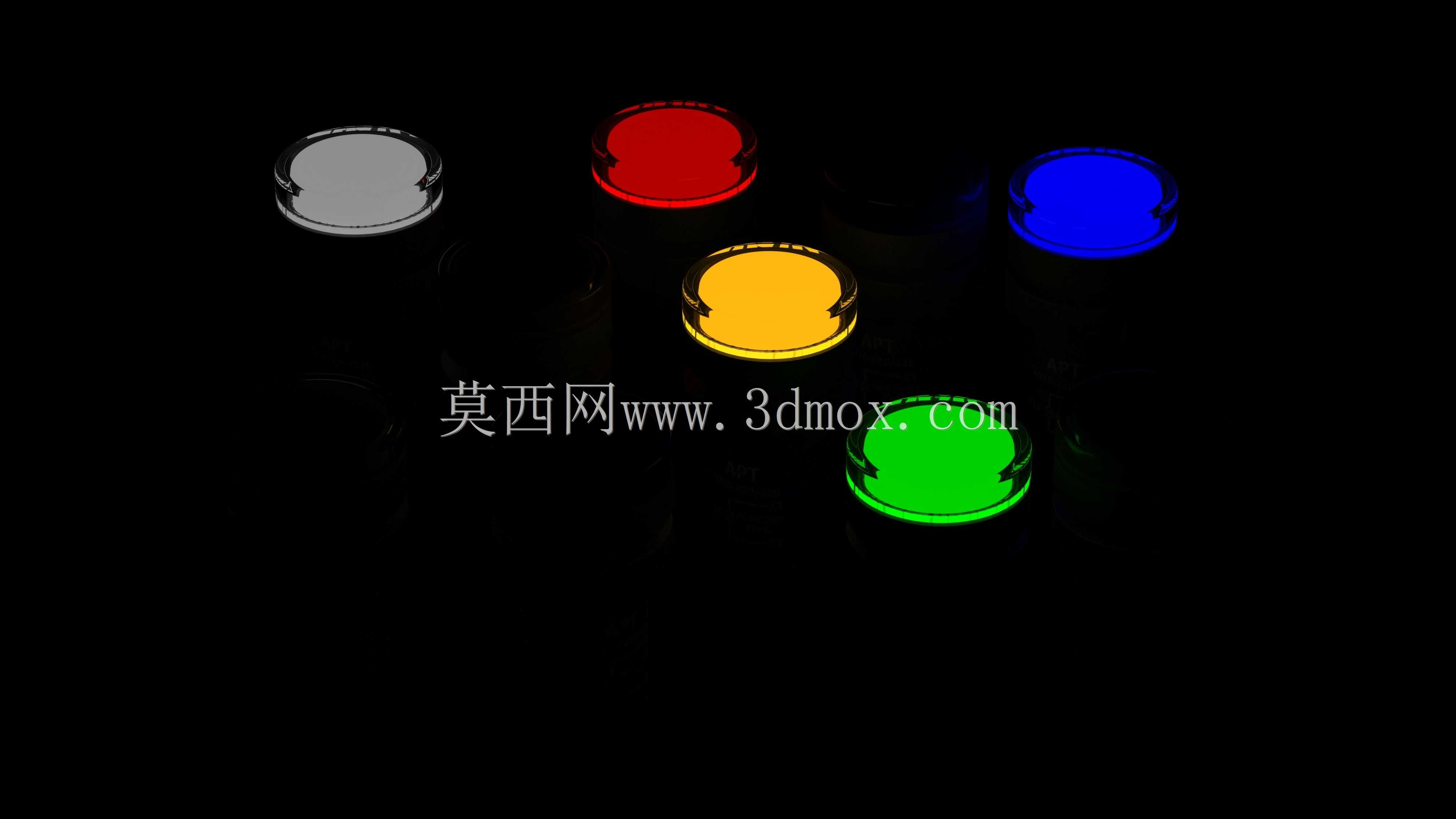

这类220V信号指示灯是工业控制场景里最常见的人机交互元件之一，日常在生产线控制柜、动力配电柜、成套自动化设备面板上随处可见，核心作用是给现场运维、操作人员传递设备的运行状态信号，比如电源通断、回路故障、工序运行、告警提示这类关键信息，不同的灯色对应不同的信号语义，红、绿、黄、蓝、白、棕等配色完全覆盖工控场景的常规信号编码规则，能让操作人员在数米外快速识别设备状态，避免误操作。

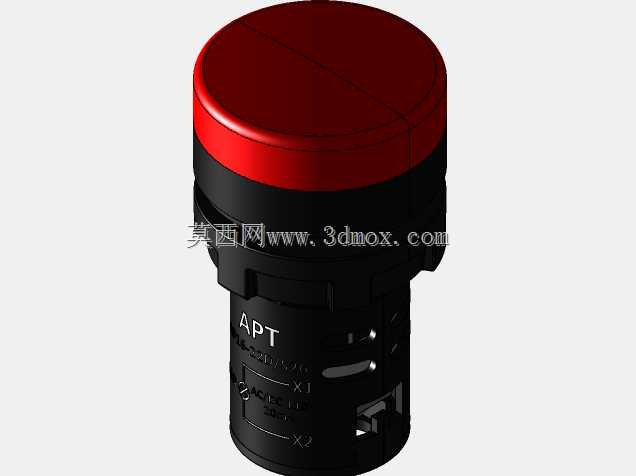

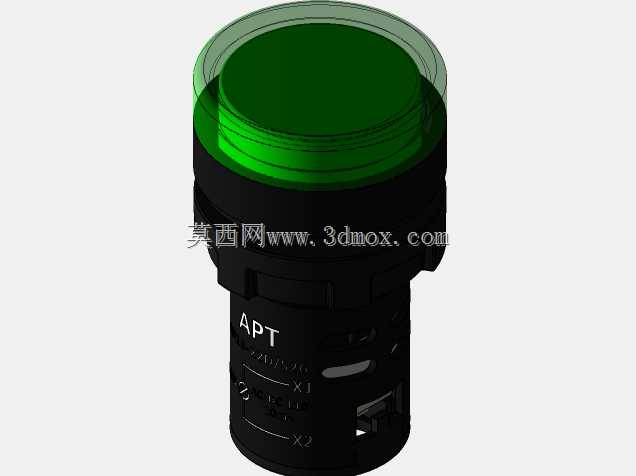

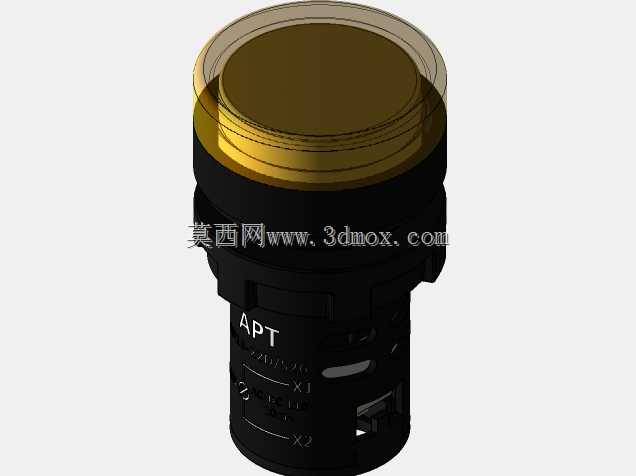

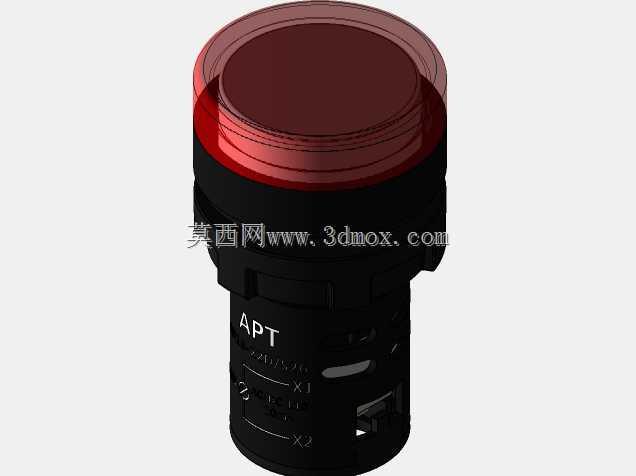

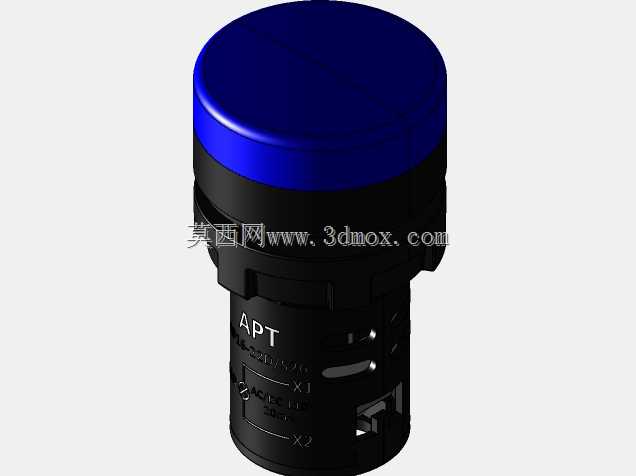

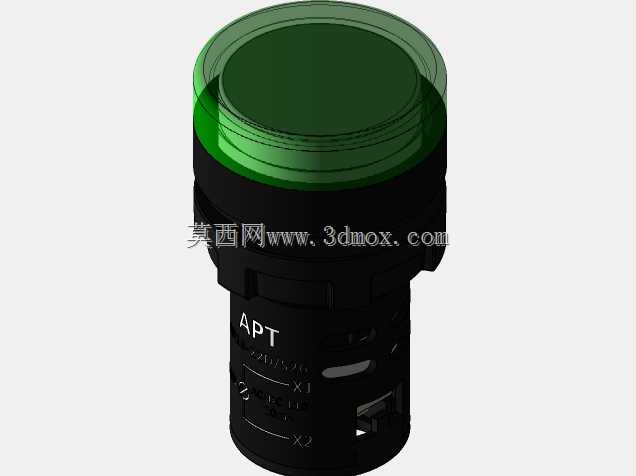

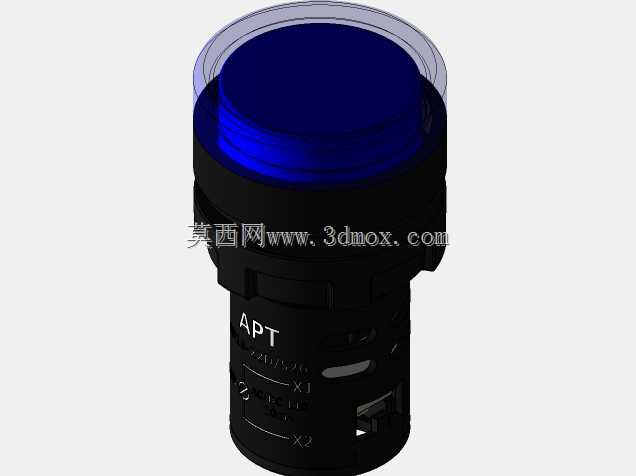

从结构设计角度看，这类指示灯采用标准22mm面板开孔尺寸，是工控领域沿用多年的通用安装规格，安装时不需要额外定制开孔，直接卡入面板预留孔位，通过尾部的卡扣结构锁紧即可，安装效率很高，适配绝大多数厚度在1-5mm的设备面板，不管是冷轧钢控制柜、绝缘塑料设备外壳还是操作台面板都能可靠固定。灯头部分采用高透光的工程塑料灯罩，表面做了柔光处理，点亮时光线均匀不刺眼，不会出现局部光斑导致的识别误差，同时灯罩具备一定的抗冲击、耐油污性能，能适配车间多粉尘、少量切削油飞溅的常规工业环境，底座部分采用阻燃耐高温的工程塑料注塑成型，内部集成了220V直供的LED驱动电路，不需要额外外接降压电阻，接线时直接对应端子接入控制回路即可，接线端子做了防松设计，设备长期运行产生的振动不会导致接线松脱引发的信号失效。

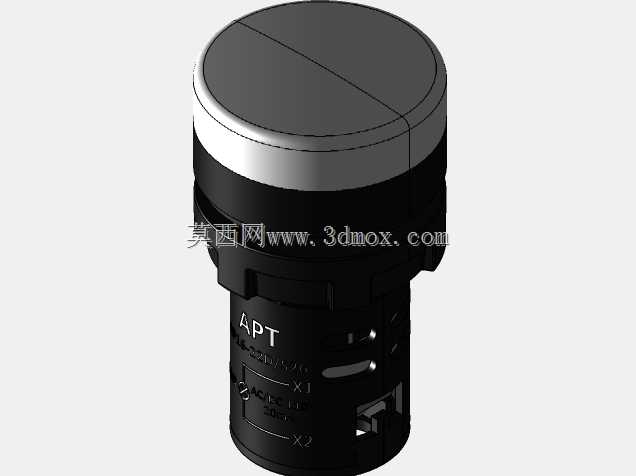

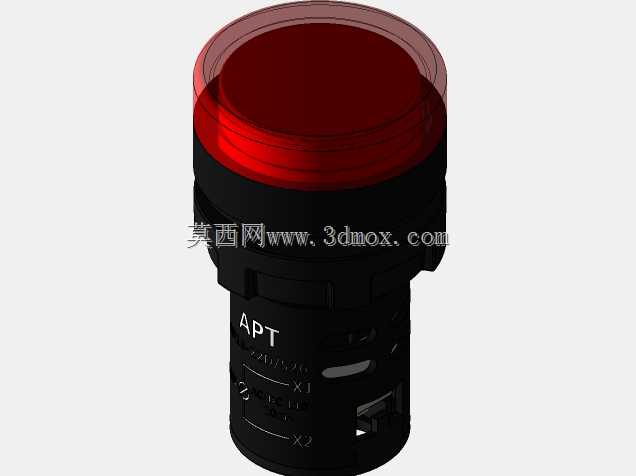

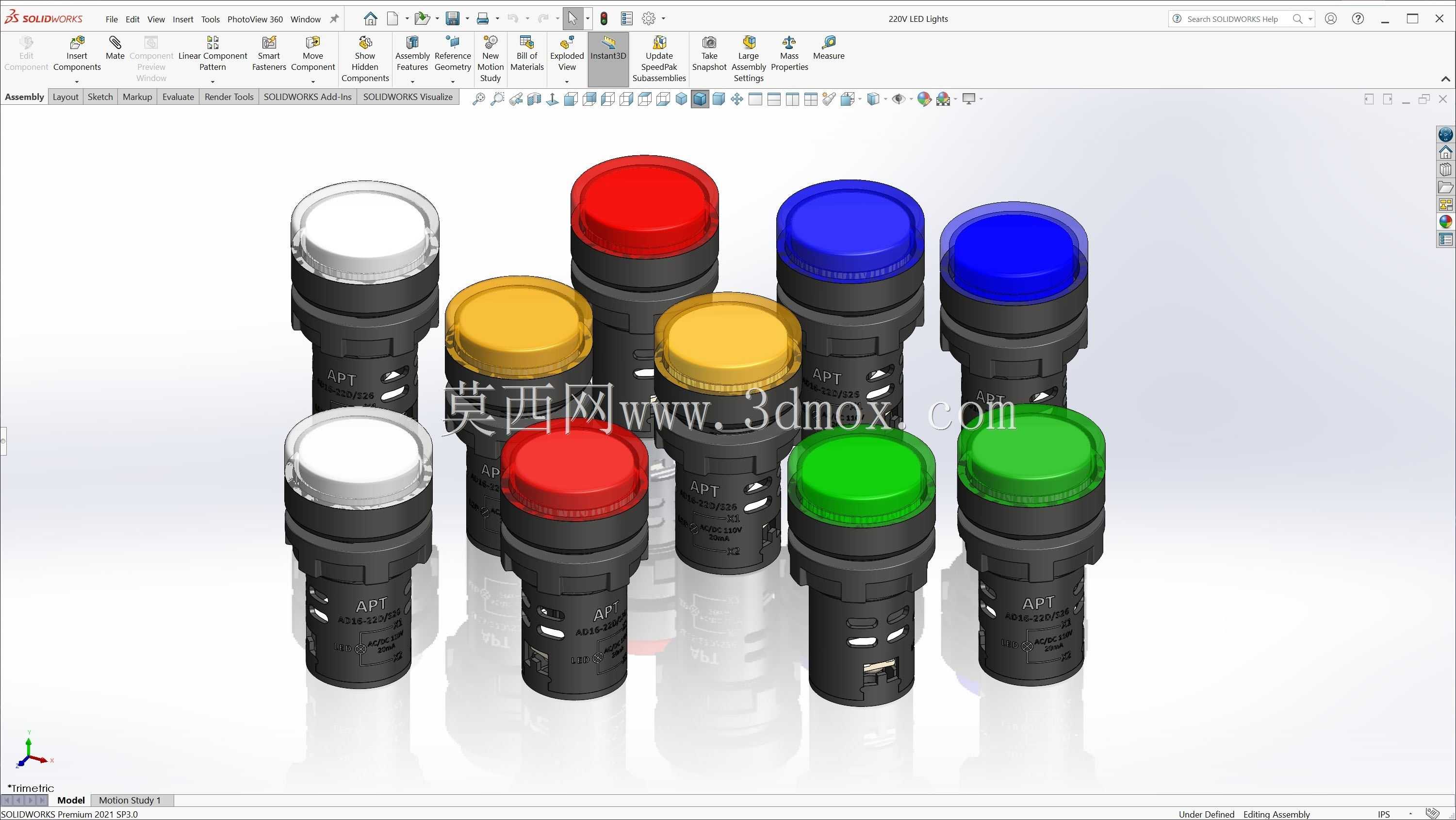

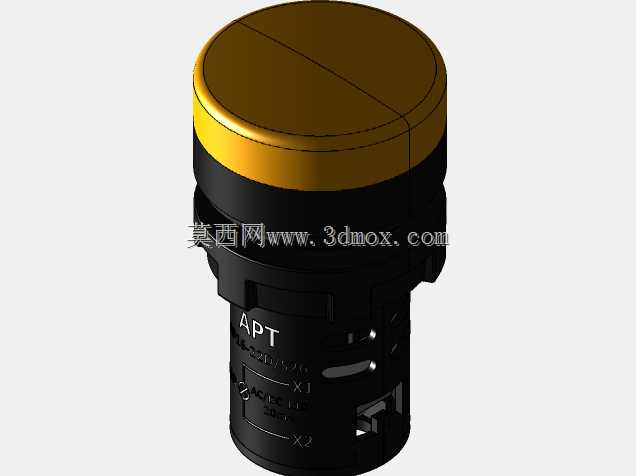

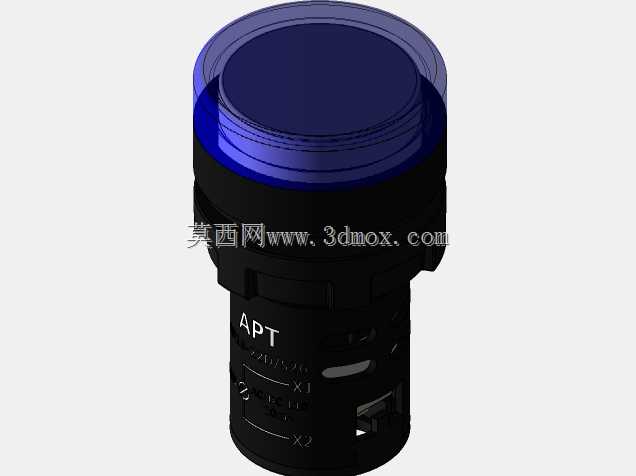

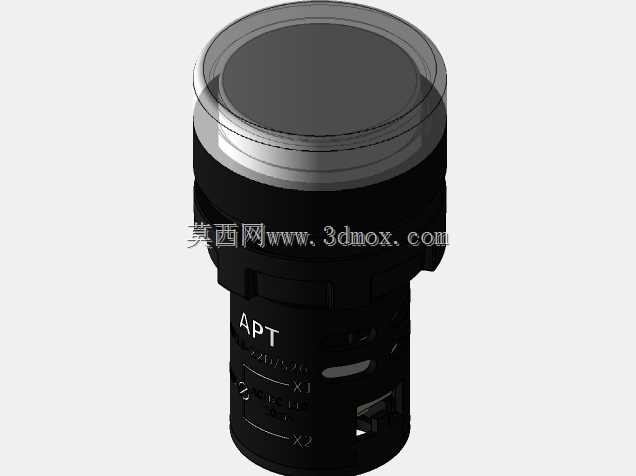

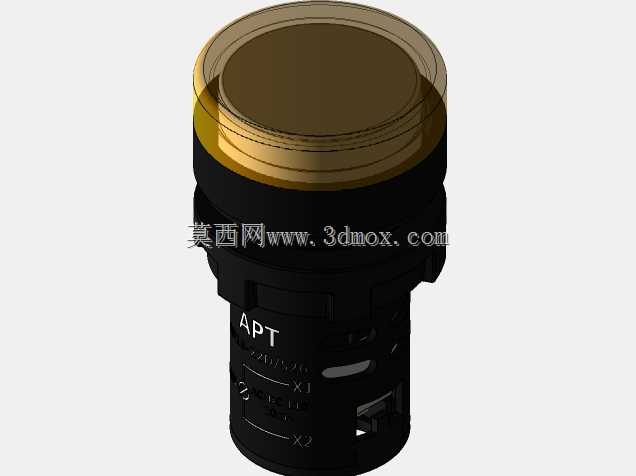

建模过程中需要重点还原几个关键结构边界：首先是灯头的外径尺寸要和安装卡扣的限位尺寸匹配，保证安装后突出面板的高度符合常规工控元件的人机工程要求，不会因为突出过高被现场物件磕碰损坏，也不会因为过低导致观察视角受限；其次是尾部的接线空间要预留足够的余量，还原真实产品的接线端子位置，方便做设备布线仿真的时候能准确模拟走线走向；不同颜色的灯罩要做独立的材质区分，还原半透明灯罩的透光质感，同时灯体表面的标识凹槽、散热开槽这些细节都要准确还原，保证模型导入装配场景时和真实元件的装配干涉检查结果完全一致，不会出现虚拟装配没问题、实际安装干涉的问题。这类指示灯的防护等级一般能达到IP65的面板前防护要求，建模时也要还原灯罩和底座之间的密封槽结构，方便做设备整体防护设计的时候参考密封结构的设计思路。
