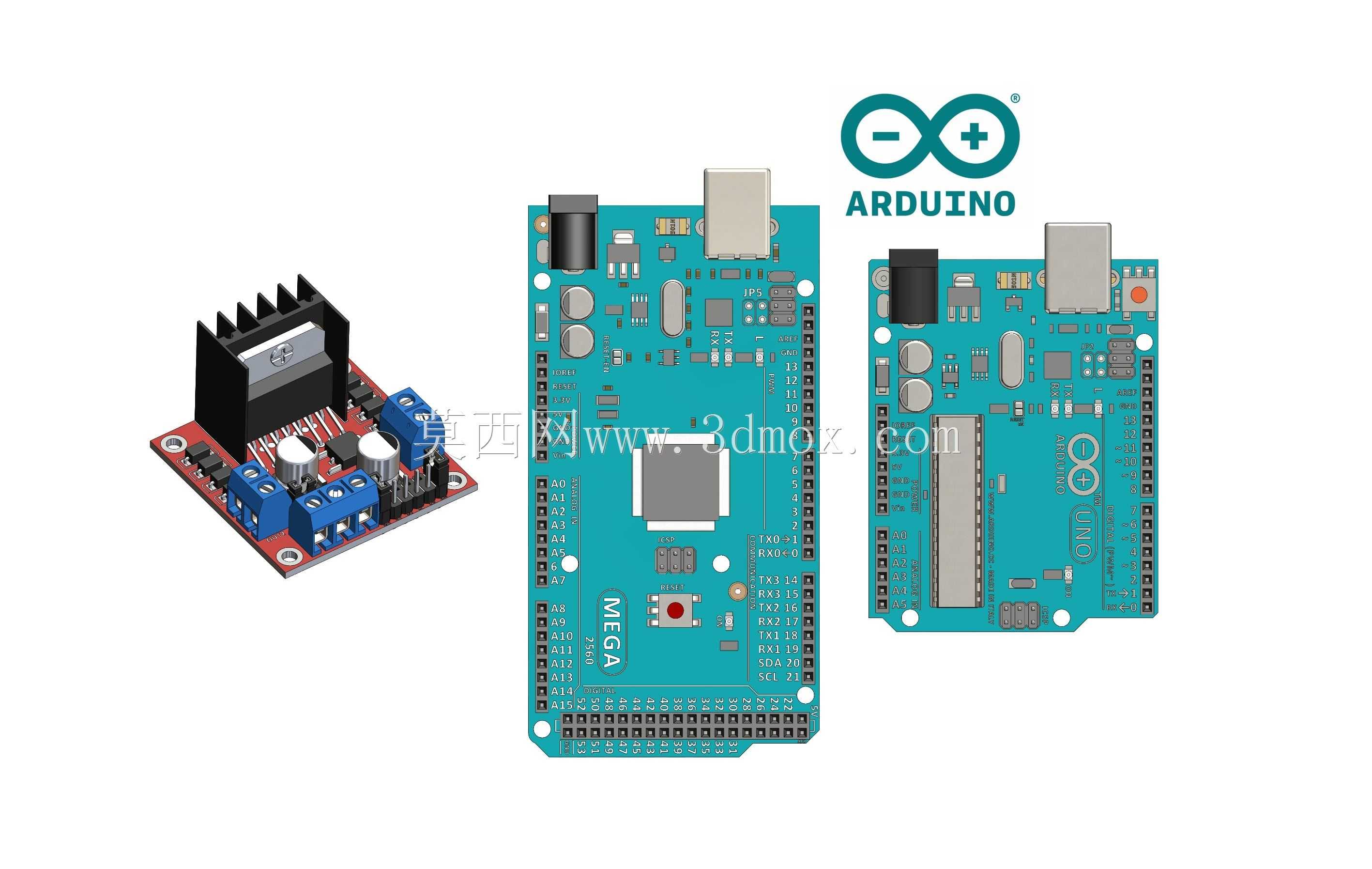

Arduino系列开发板及双H桥驱动模块

　　这套三维模型覆盖了Arduino生态中三款主流开发板与配套双H桥直流电机驱动模块，完全按照实物1:1比例还原，所有结构细节、接口位置、元件排布均与量产实物一致，可直接用于电子设备结构设计、教学实训装置搭建、开源硬件项目的整机装配干涉校验。

　　从实际工程应用场景来看，这类开源硬件模块的三维模型在非标自动化小型实训台搭建、学生科创项目结构设计、桌面级智能小设备开发环节使用率极高。很多结构工程师在做小型智能装置的外壳设计、安装板排布时，往往因为没有精准的开发板三维模型，只能靠卡尺手动测量尺寸，不仅效率低，还容易出现USB接口与外壳开孔错位、排针与周边元件干涉、安装孔位偏差导致无法装配的问题，这套精准建模的组件可以直接导入装配体，省去大量手动测绘的时间。

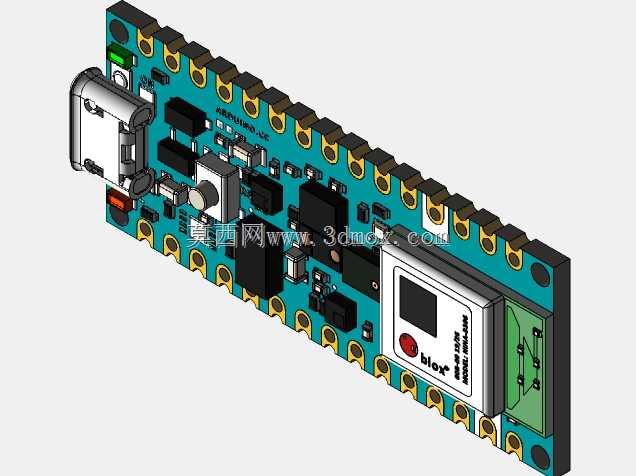

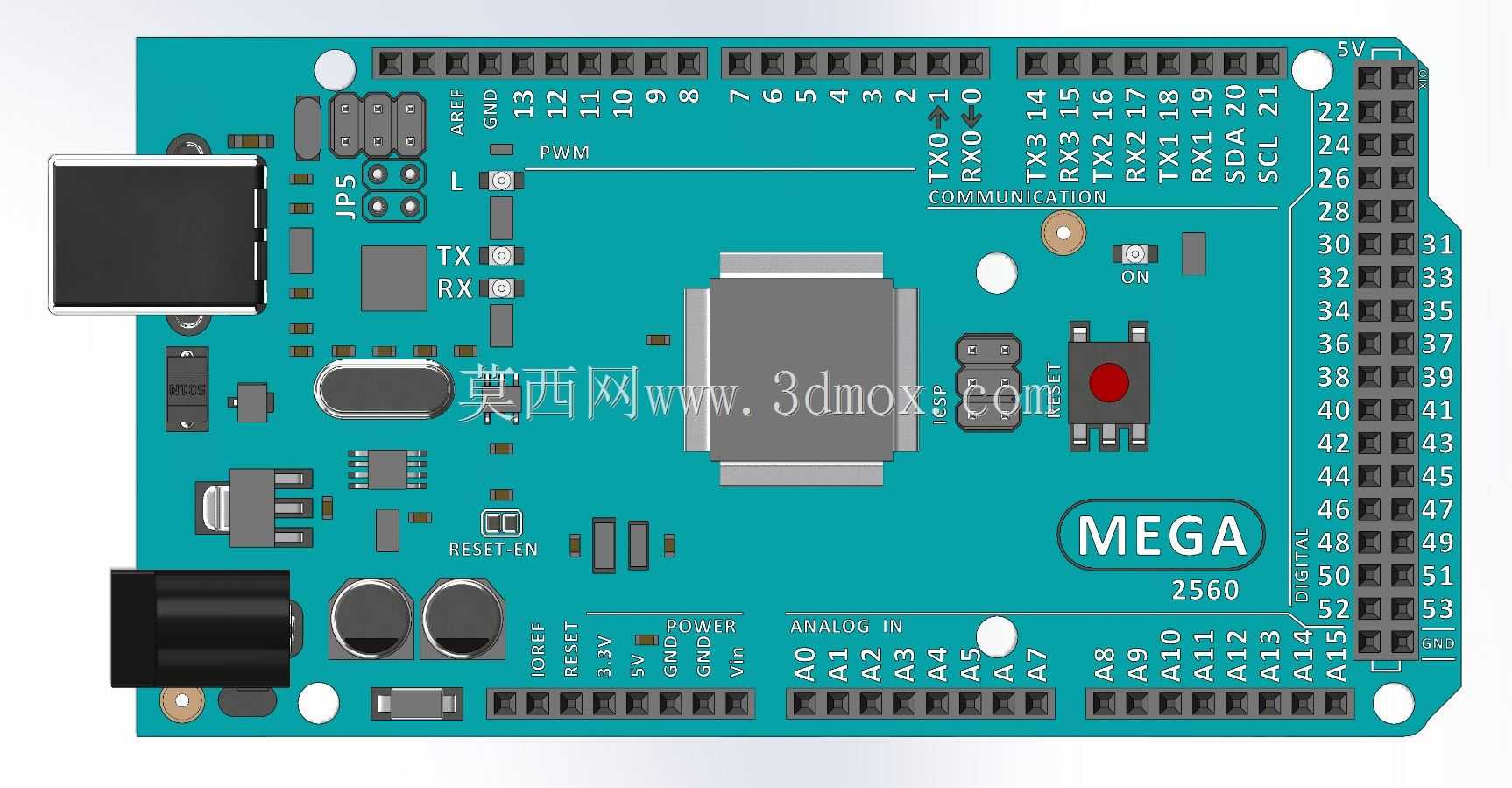

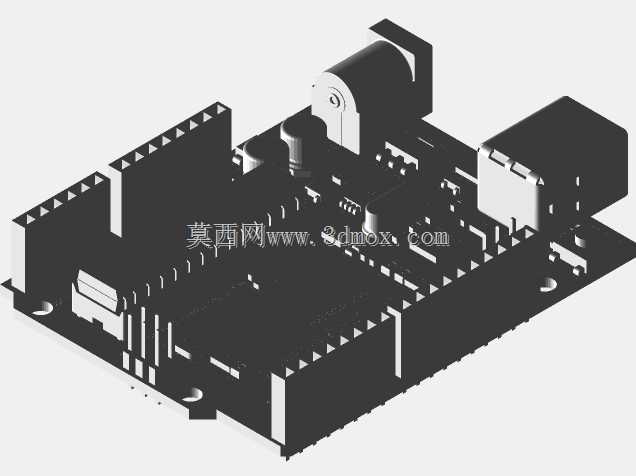

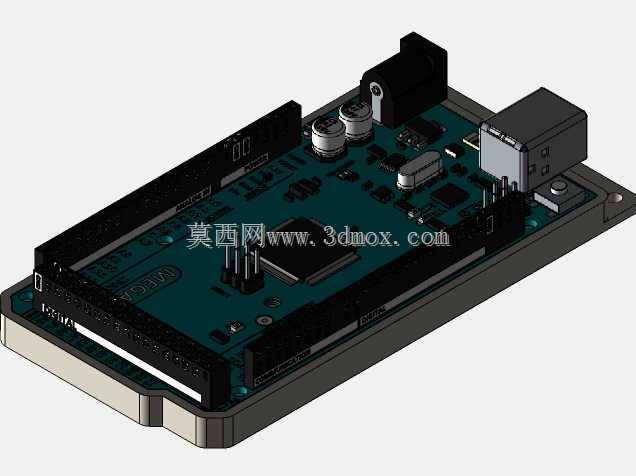

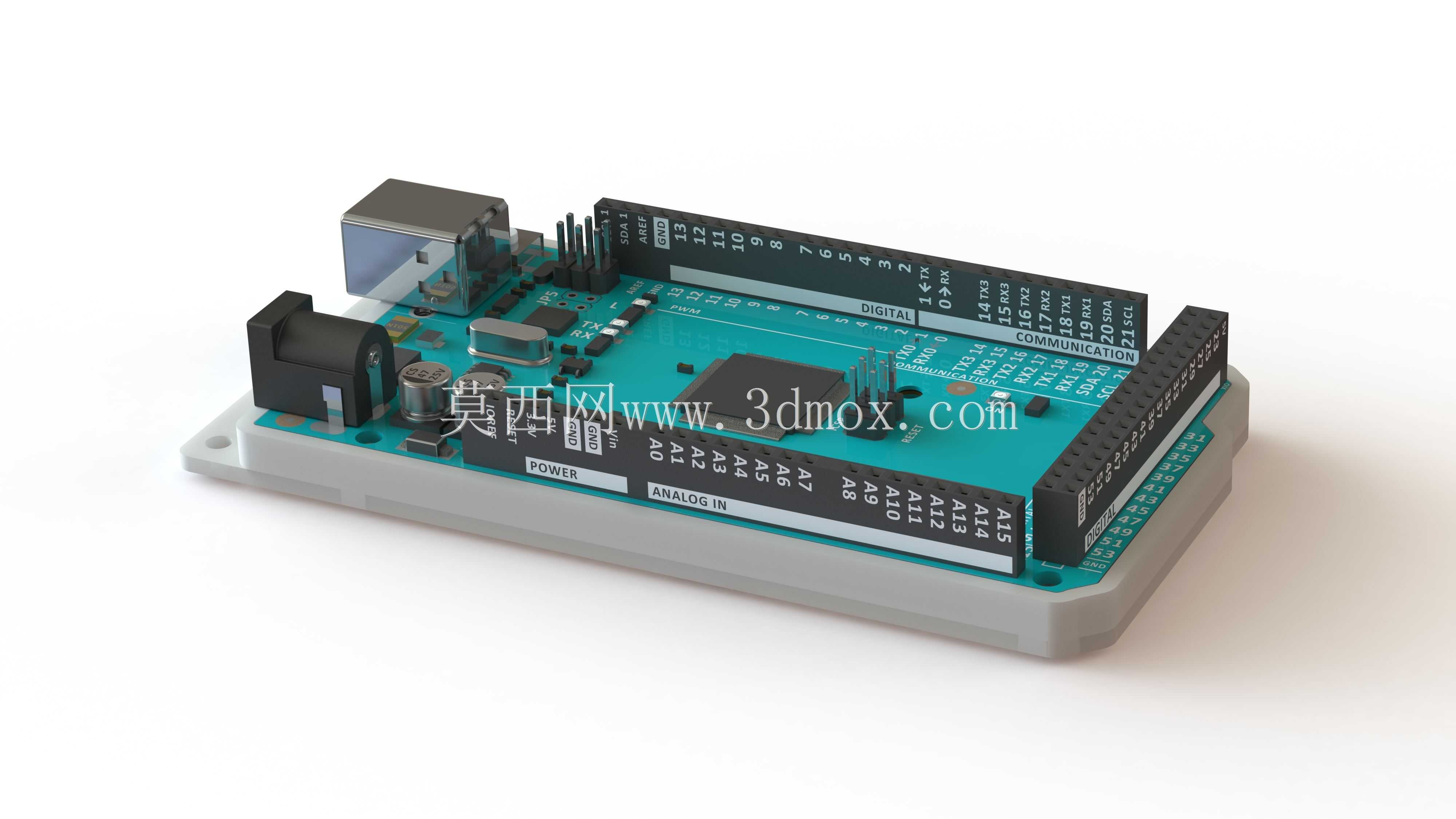

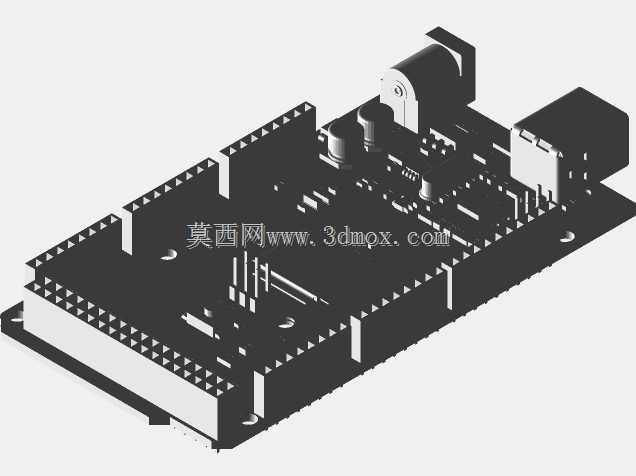

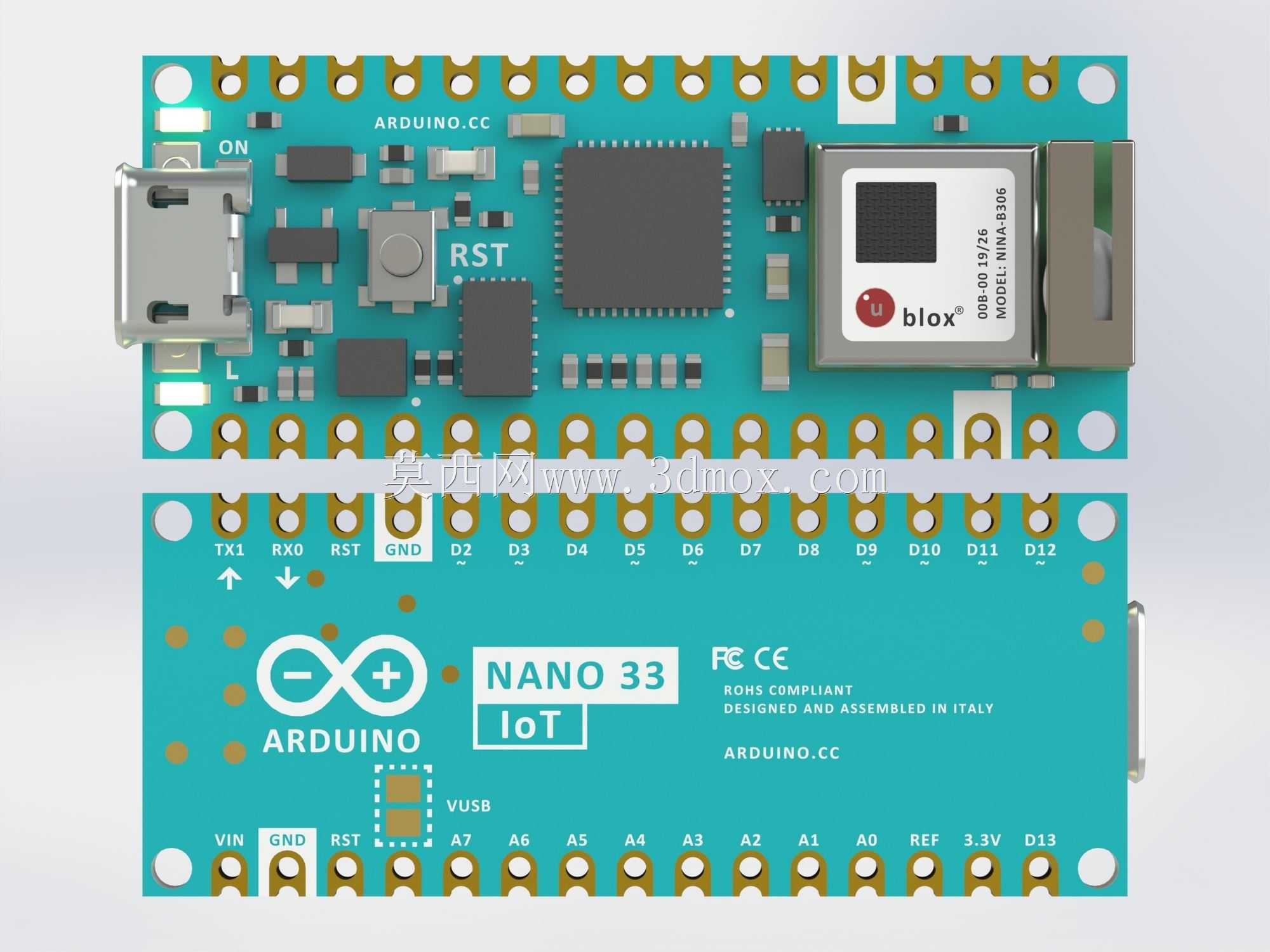

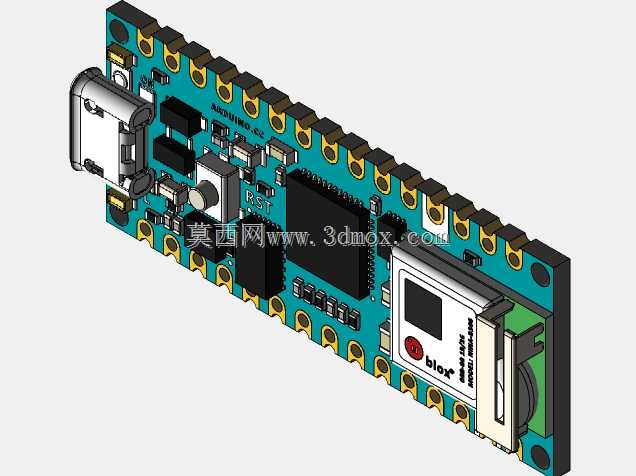

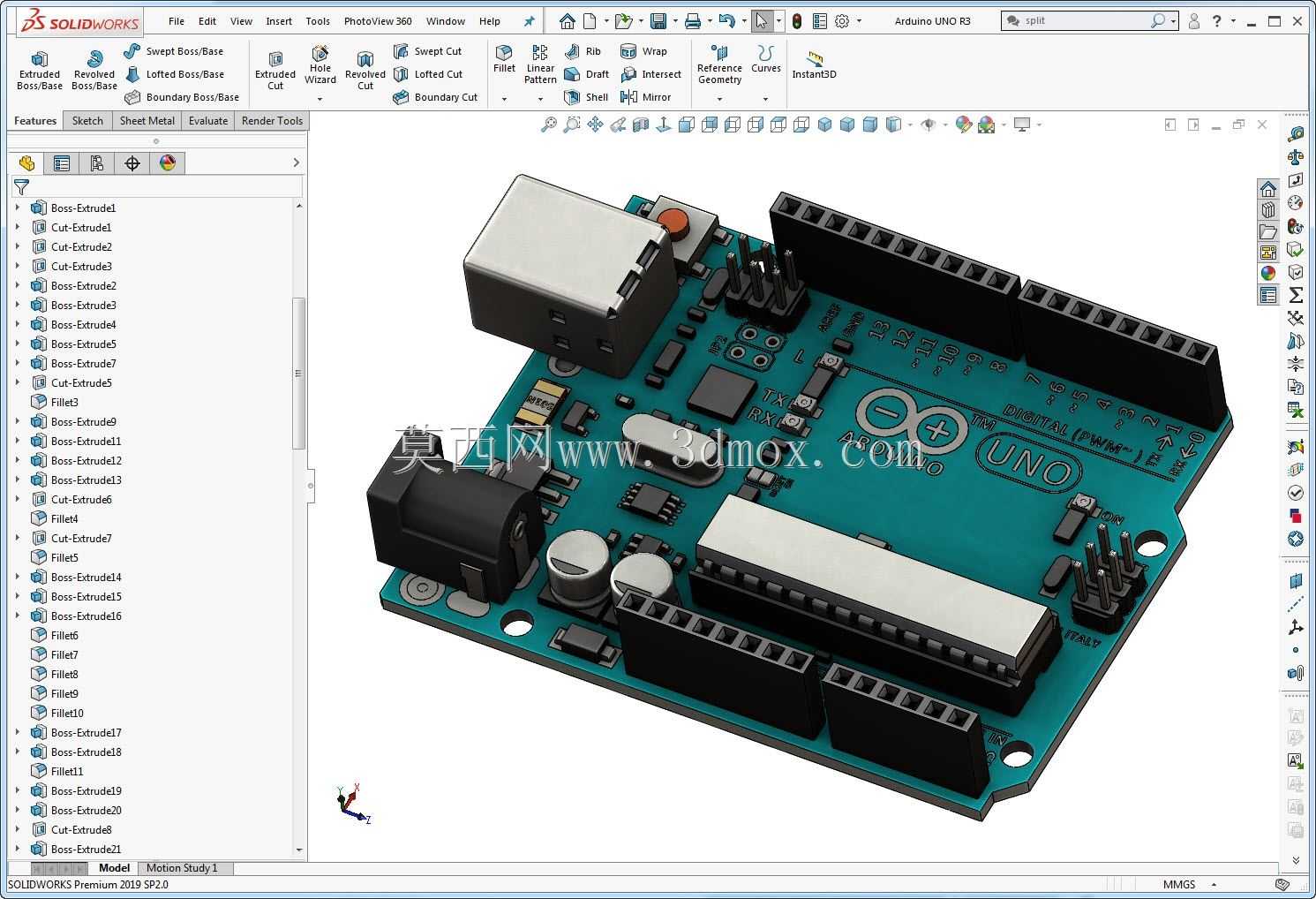

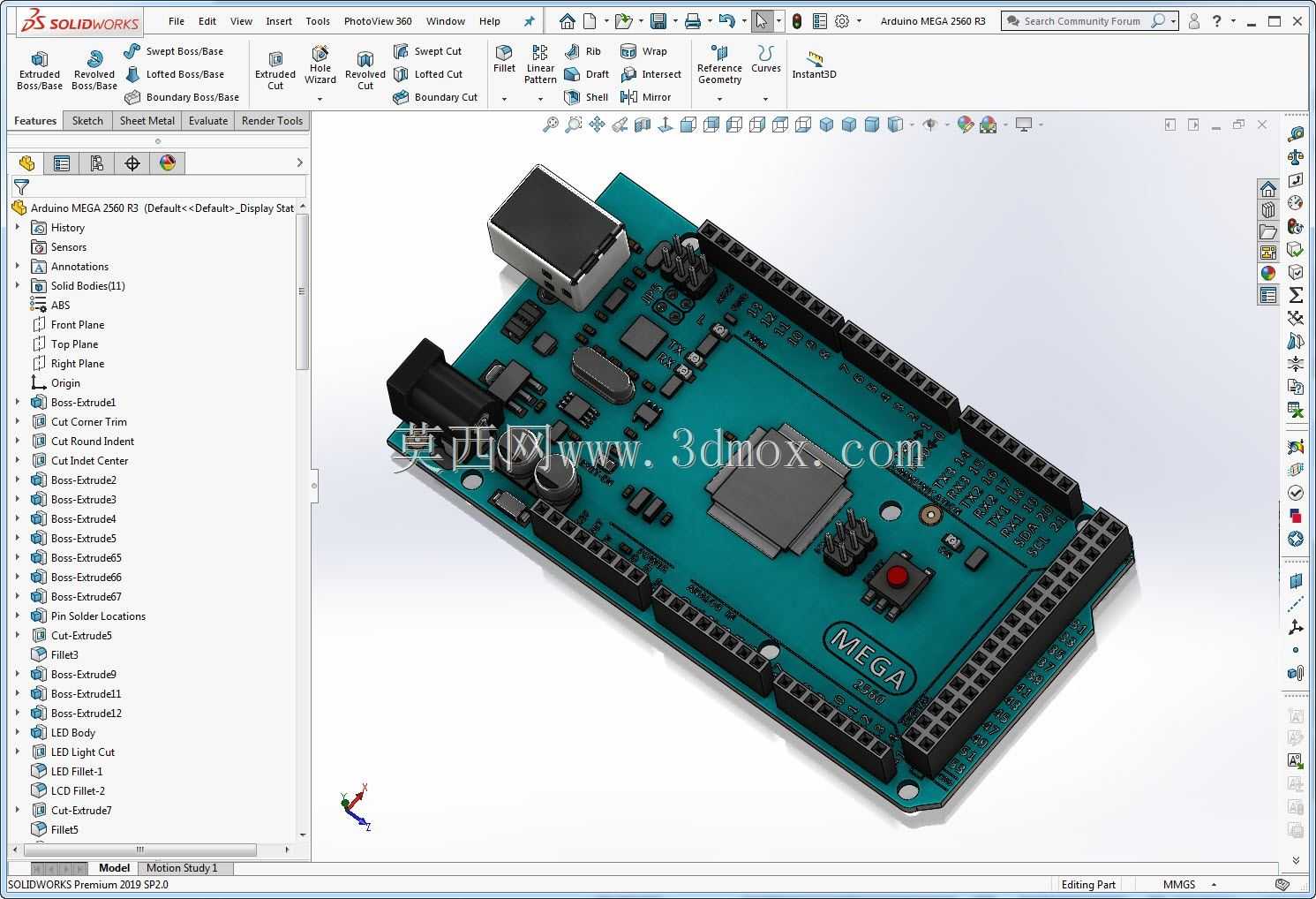

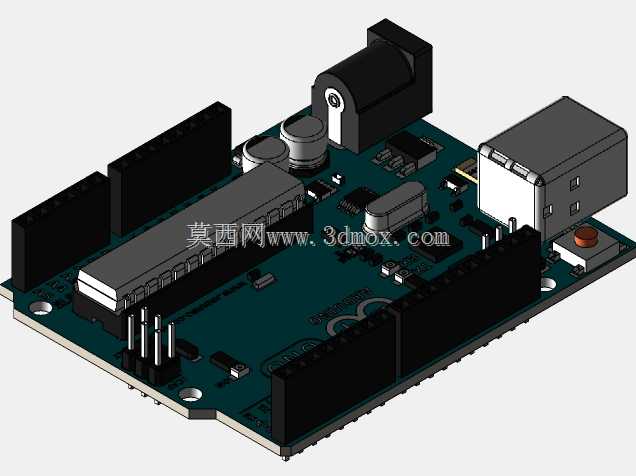

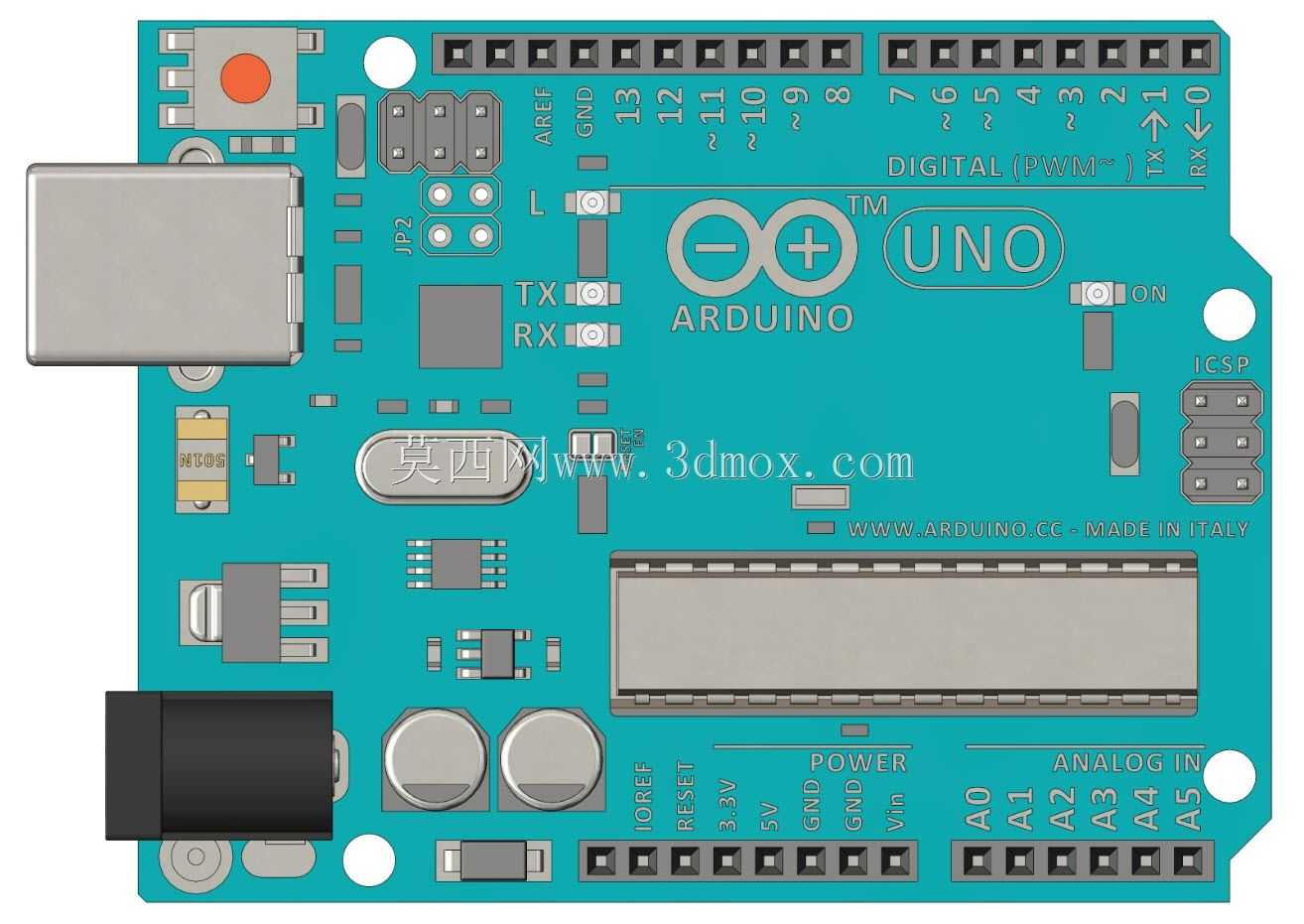

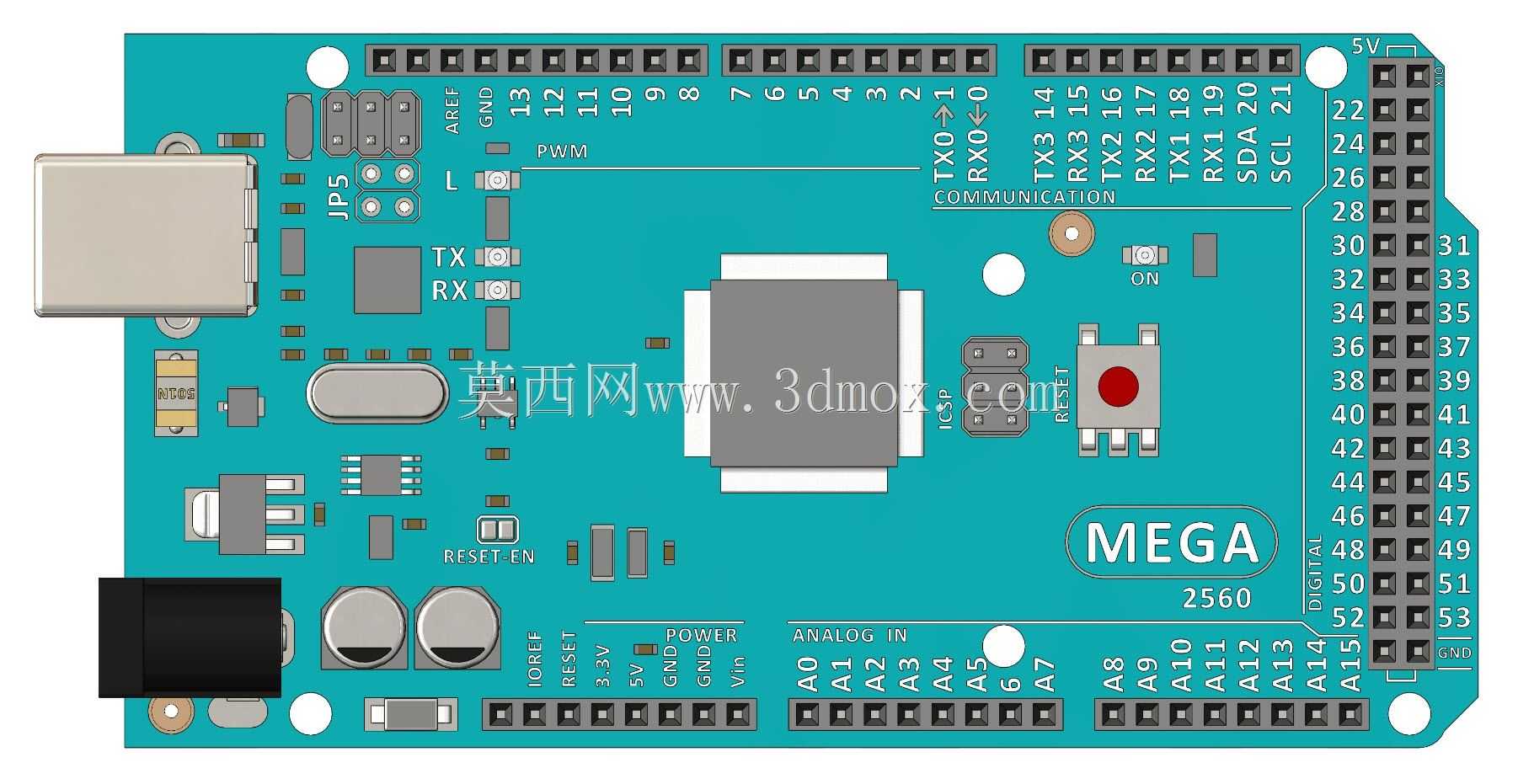

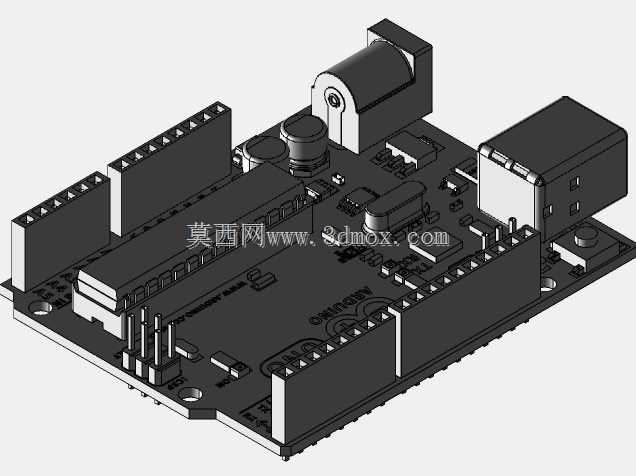

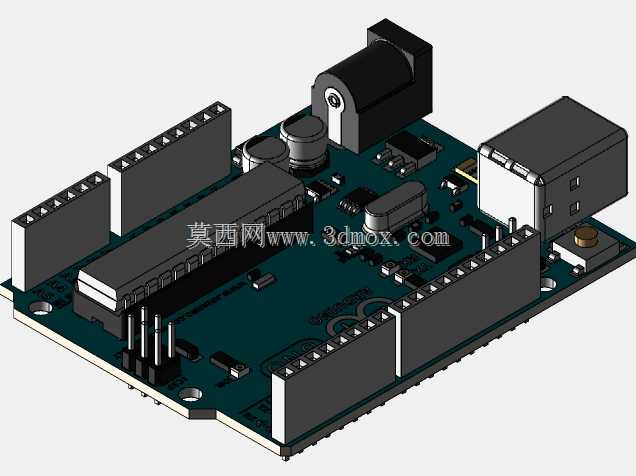

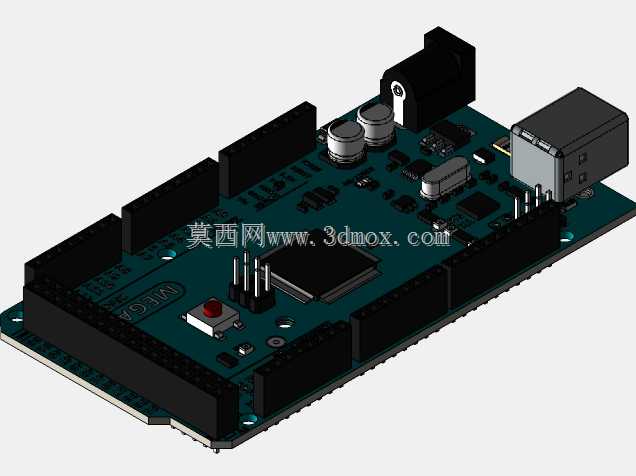

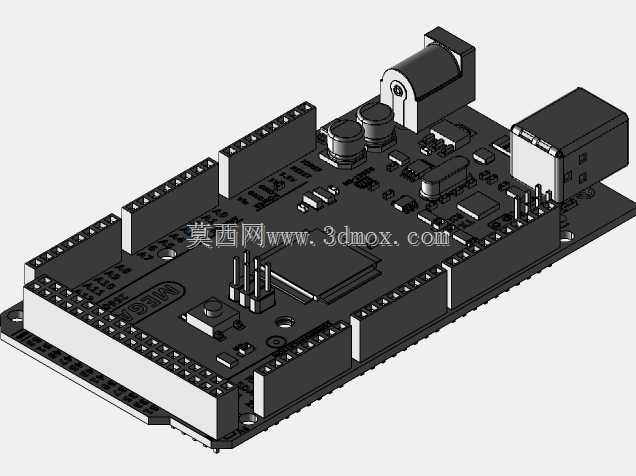

　　三款开发板的功能定位各有差异：Mega板拥有最多的IO接口，适合需要接入大量传感器、执行器的复杂控制场景，比如多自由度机械臂控制、多通道数据采集装置；Uno板是生态最完善的通用款，接口数量适中，适合绝大多数常规控制项目，也是入门开发者使用最多的型号；Nano板体积小巧，采用直插排针设计，适合对安装空间有严格限制的小型设备，比如手持检测装置、小型智能穿戴原型、桌面迷你机器人。配套的双H桥驱动模块可以同时驱动两路直流电机，实现正反转、调速控制，是做小型移动机器人、智能小车项目时与开发板搭配的核心驱动部件。

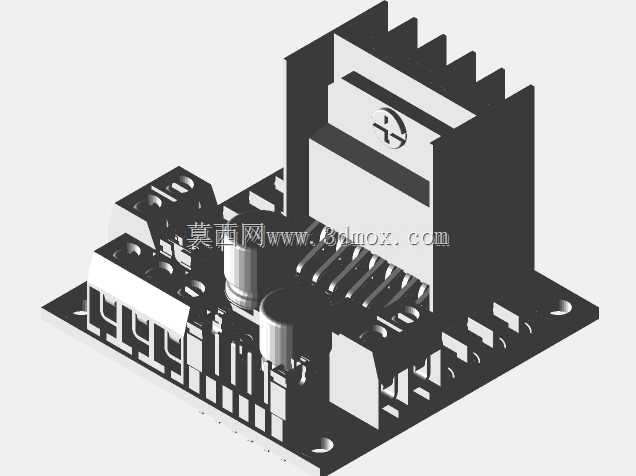

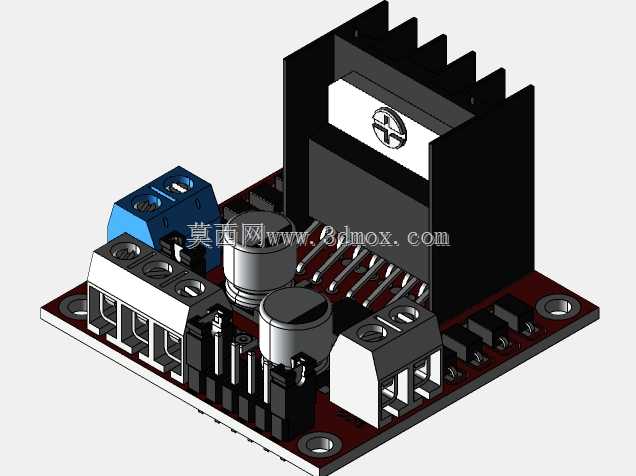

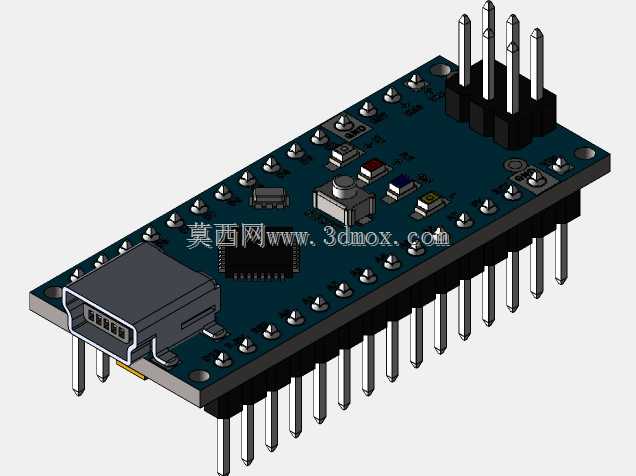

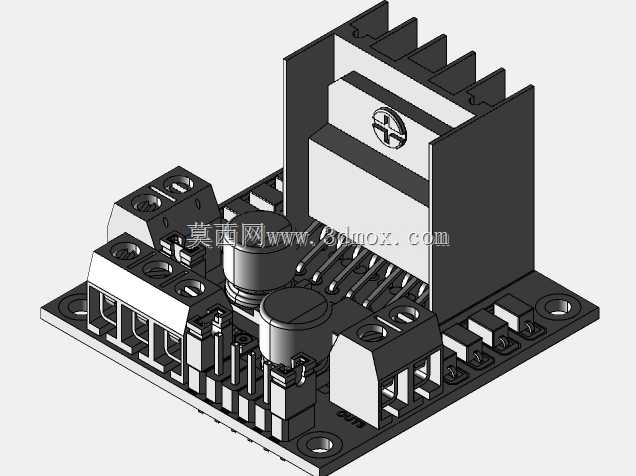

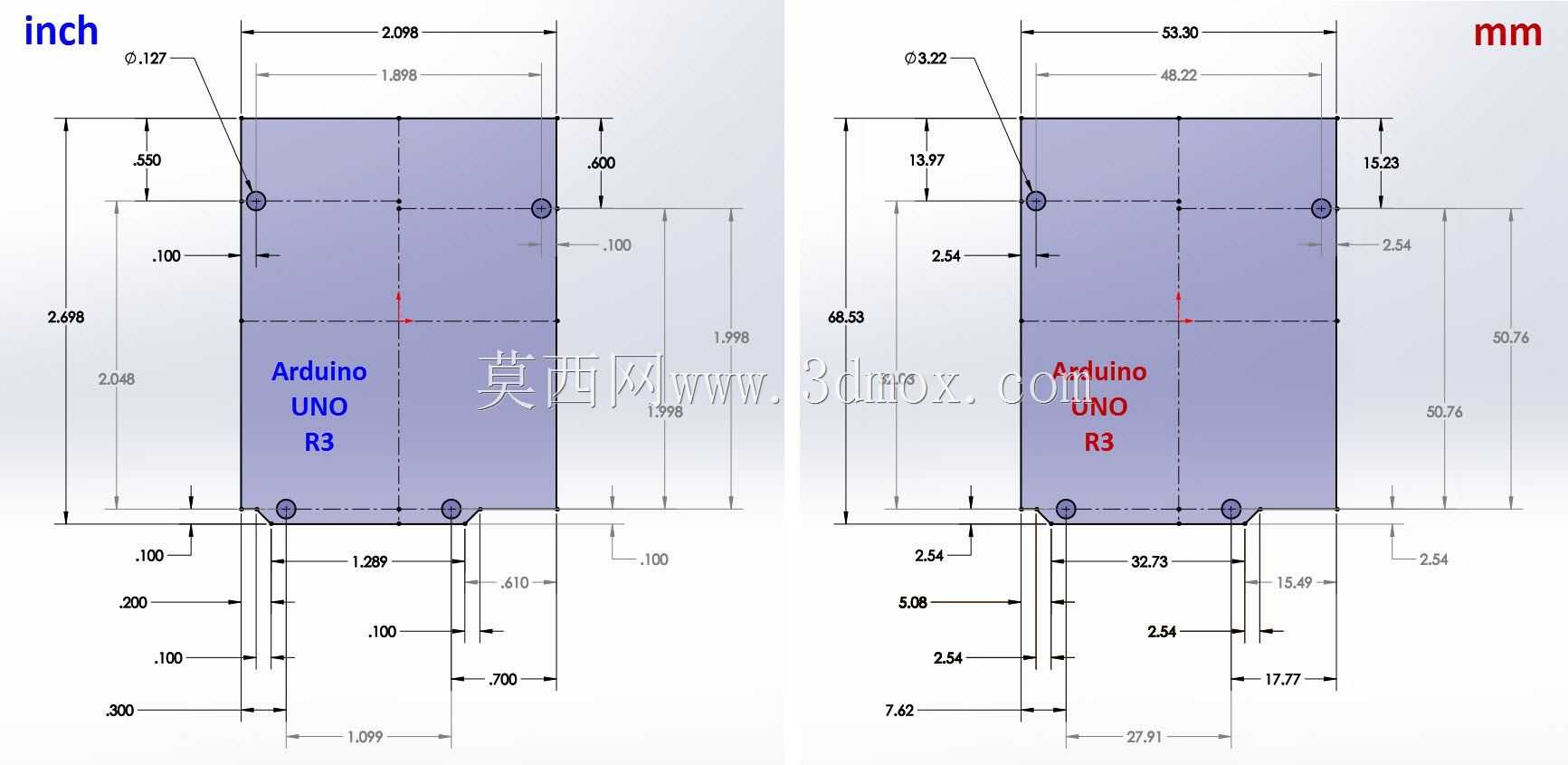

　　建模过程中优先保证了安装边界的准确性：三款开发板的安装孔位间距、板厚、排针伸出高度、USB接口与电源接口的突出尺寸、板载元件的最高凸起高度都严格按照实物公差范围还原，Mega与Uno板的四角安装孔为标准3mm孔径，孔位间距完全匹配通用的亚克力安装板、3D打印外壳的通用固定尺寸；Nano板的排针间距为标准2.54mm，可直接匹配通用面包板、洞洞板的孔位，不会出现插装干涉。双H桥驱动模块的散热片高度、接线端子位置、固定孔位也做了精准还原，模块上的功率元件、电解电容的高度都做了实测校验，避免在装配时出现与上层安装板、周边元件的空间冲突。

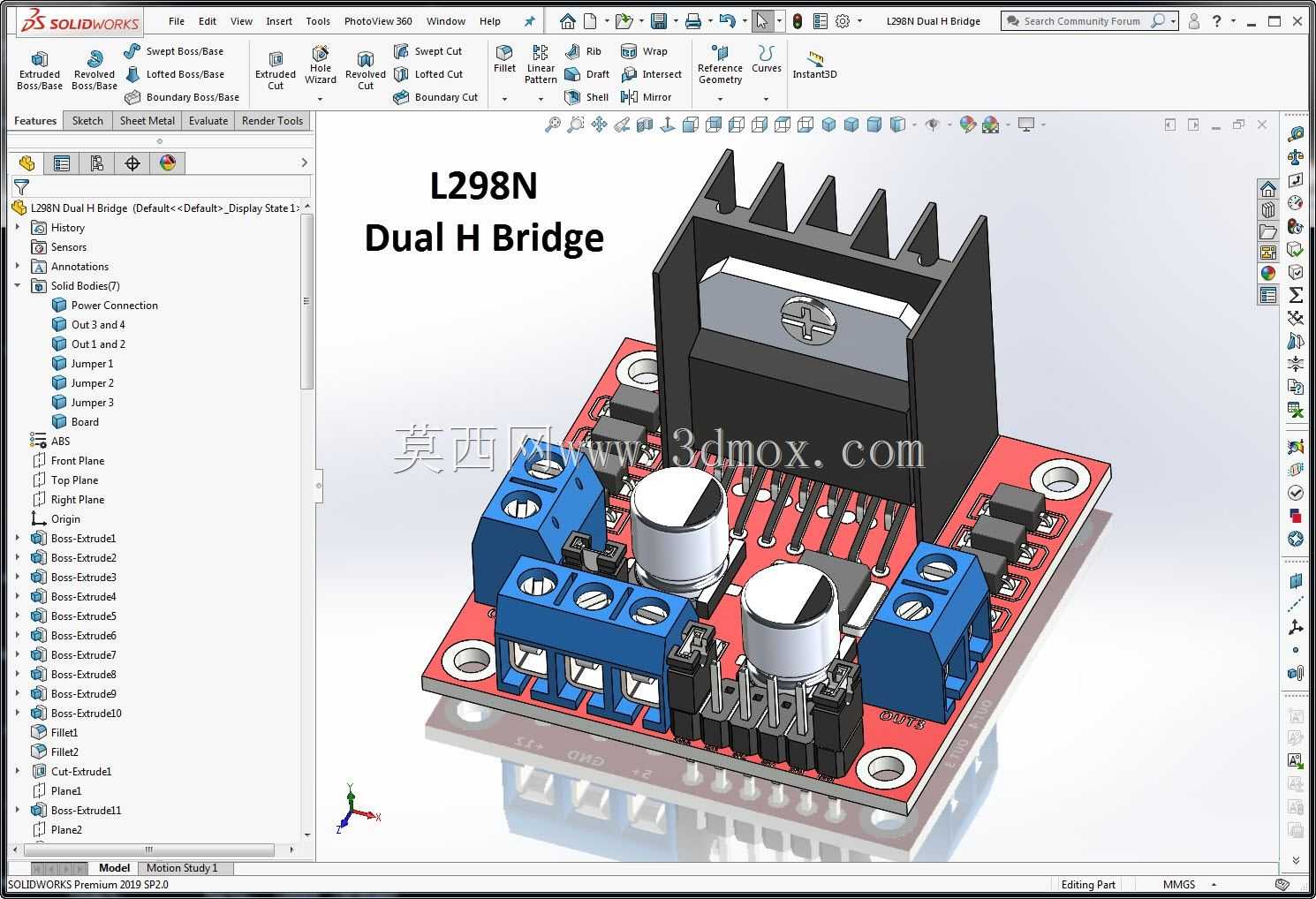

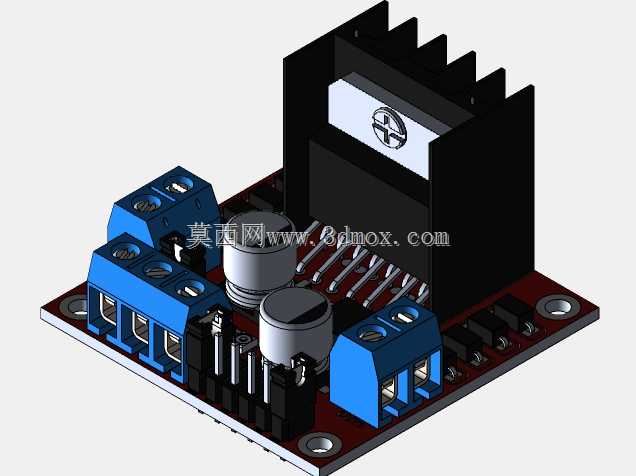

　　设计思路上完全遵循实物的Fit-Up装配逻辑，所有板载元件都按照实际焊接位置排布，没有做简化省略：开发板上的主芯片、晶振、电容电阻、电源接口、复位按键、LED指示灯的位置和尺寸都与实物一致，甚至板上的丝印标识位置都做了对应还原，方便在装配评审时快速识别接口位置。双H桥模块上的散热片、接线端子、驱动芯片、电容的位置也完全匹配实物，在做整机布线设计时，可以直接参考模型上的端子位置规划走线路径，避免出现线材长度预留不足、接线后与周边结构剐蹭的问题。

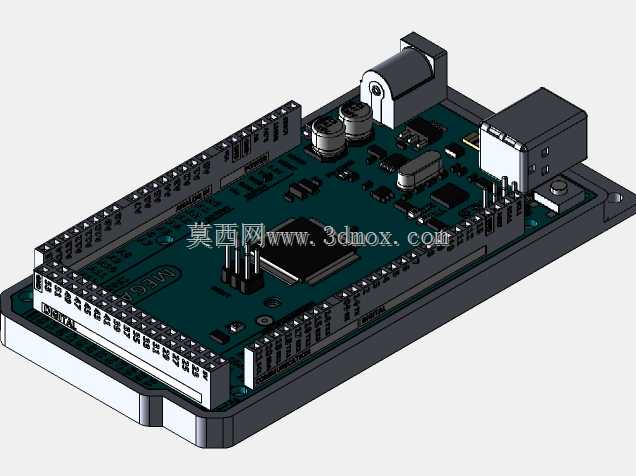

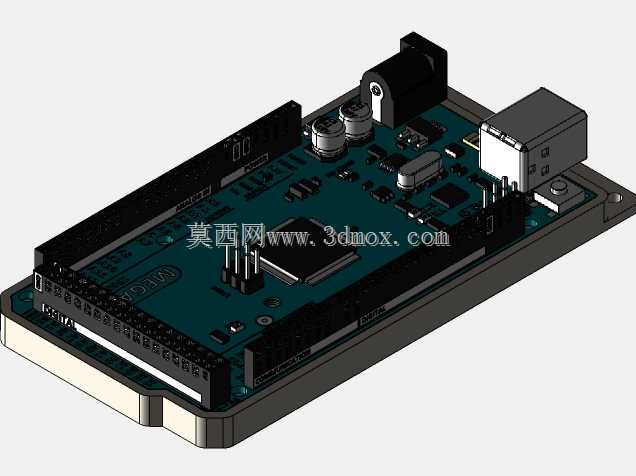

　　在实际结构设计工作中，这套模型可以直接用于安装板的孔位排布、外壳的开孔设计、整机装配的干涉检查：比如设计智能小车的底盘时，可以直接把Uno板和双H桥模块导入底盘装配体，调整安装位置，预留出电池、电机、传感器的安装空间，直接导出安装板的加工图纸，不需要反复打样调整孔位；做教学实训装置的面板设计时，可以根据Mega板的接口位置精准开出USB口、电源口的避让孔，保证装配后面板与开发板贴合整齐，没有错位。对于做开源硬件二次开发的结构工程师来说，精准的三维模型可以大幅缩短原型开发周期，减少打样失败的概率，避免因为尺寸测绘误差导致的装配问题。

　　需要注意的是，建模时所有元件的高度都按照实物最大公差取值，比如USB接口的金属外壳突出高度、排针的插装高度都取了实物的上限值，在做外壳设计时预留足够的装配间隙，不会出现因为元件公差导致的外壳扣合不上的问题。开发板的板厚按照标准1.6mmPCB厚度建模，安装孔的沉头深度也匹配常用的M3螺丝安装要求，直接用于生产级的结构设计也能满足公差要求。
