农用挂接式土地刮平整平作业装置

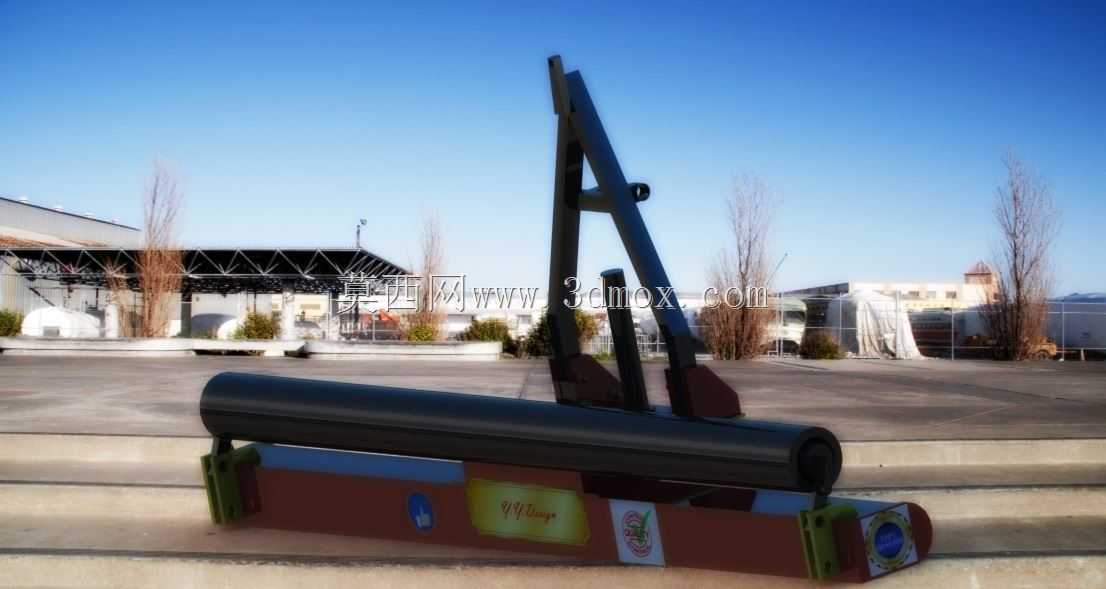

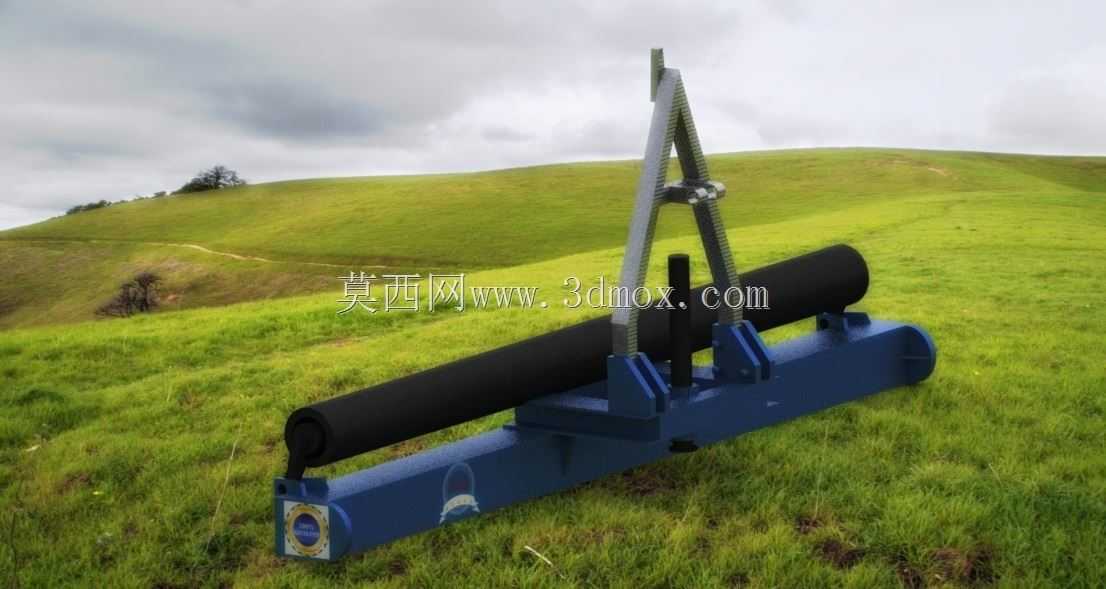

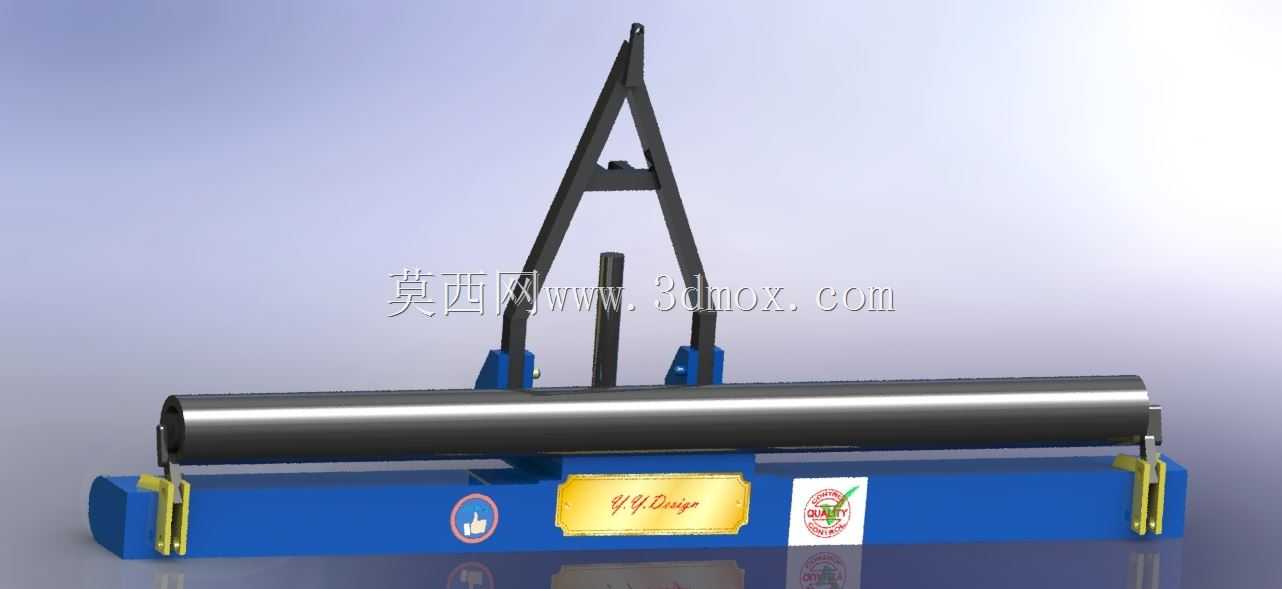

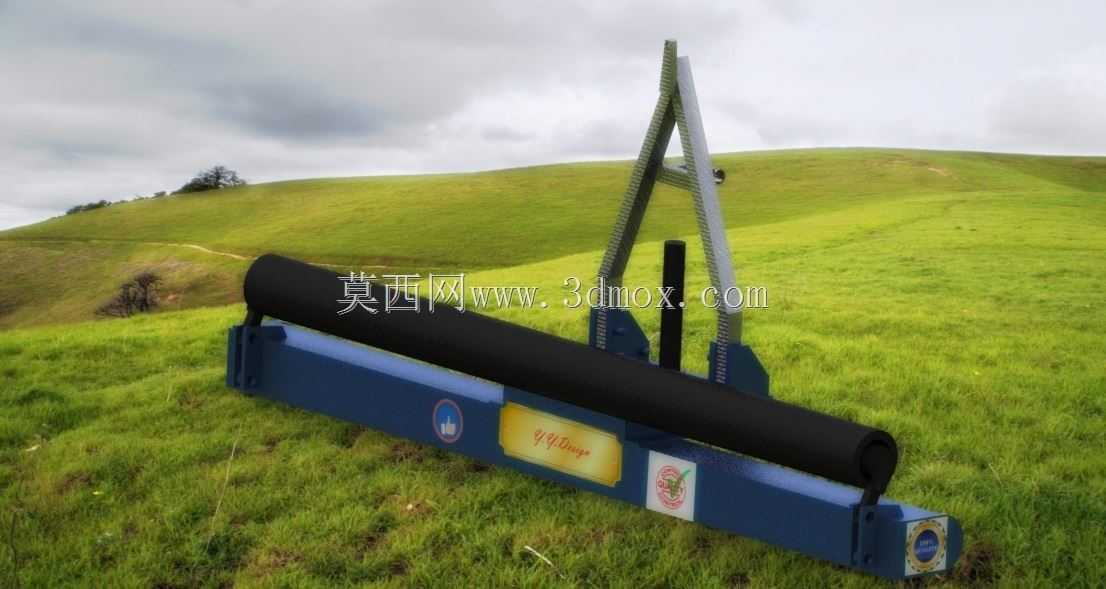

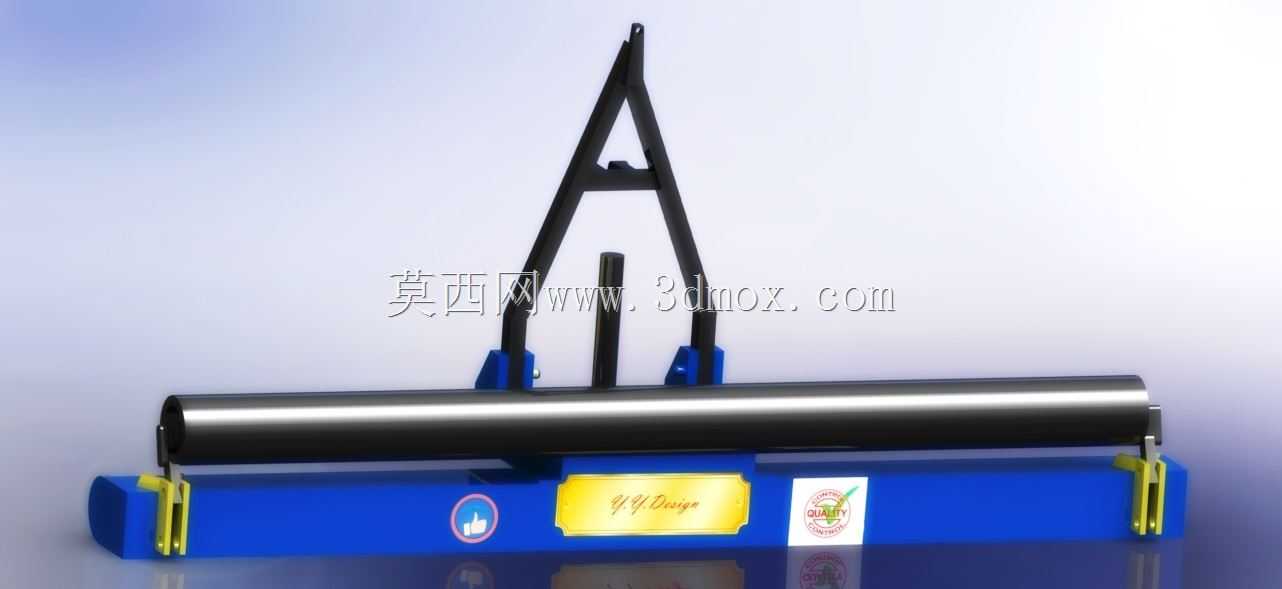

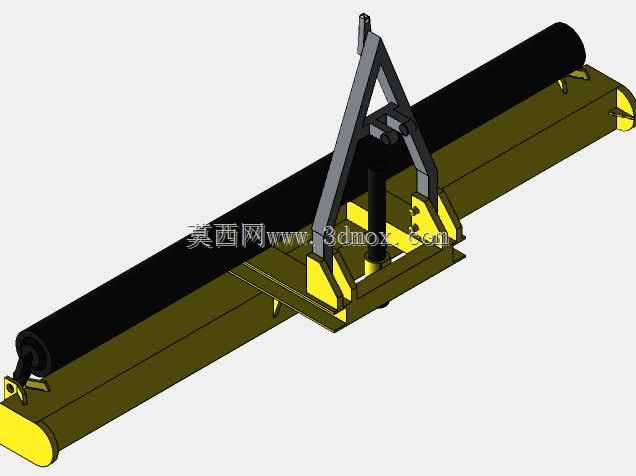

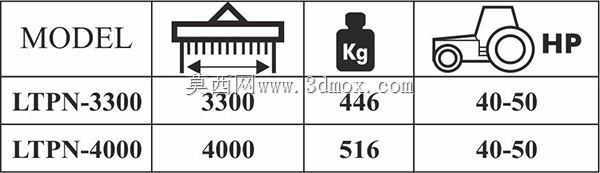

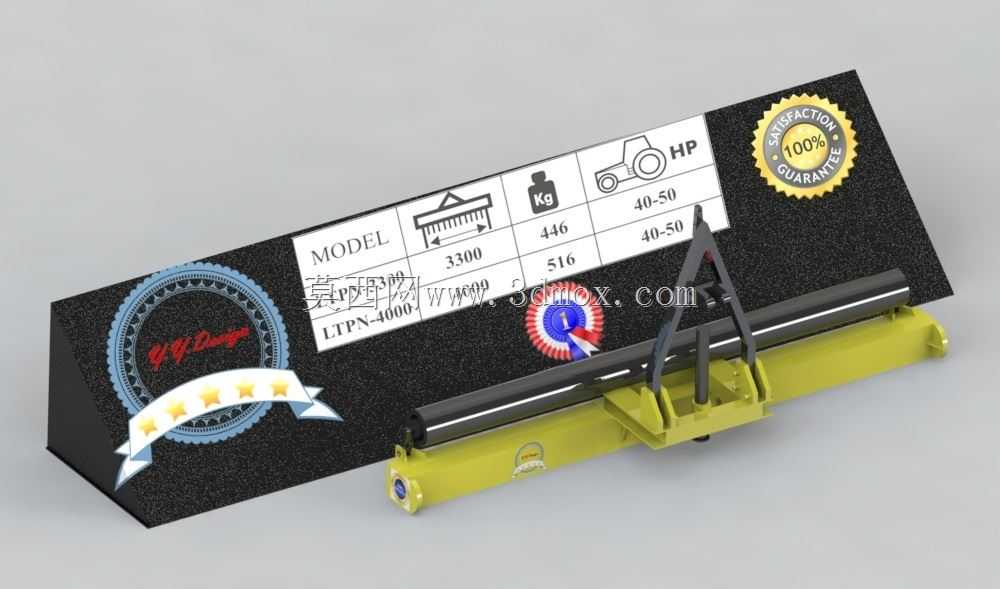

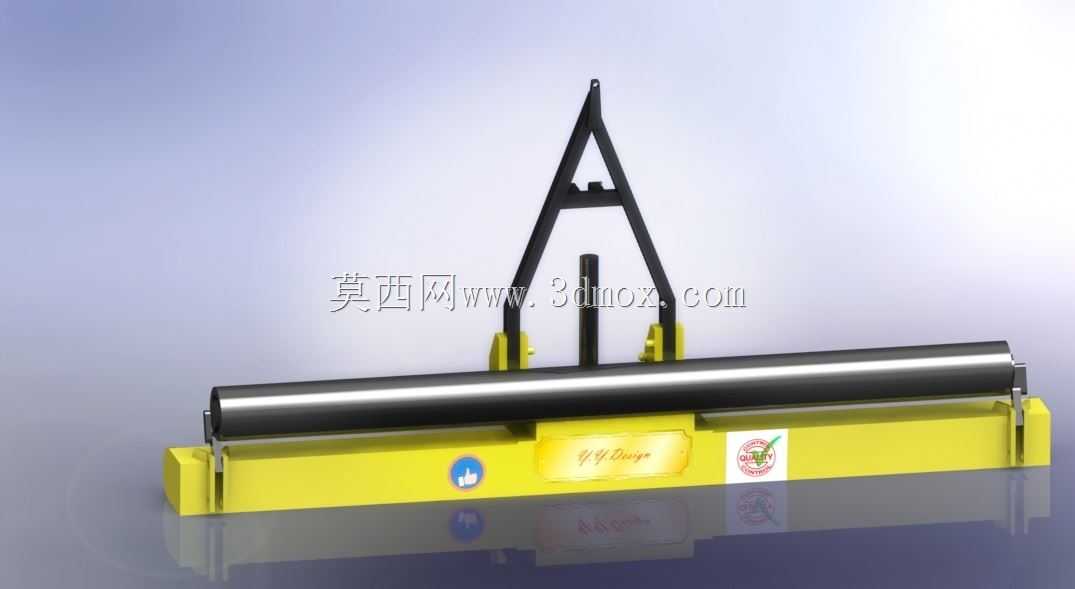

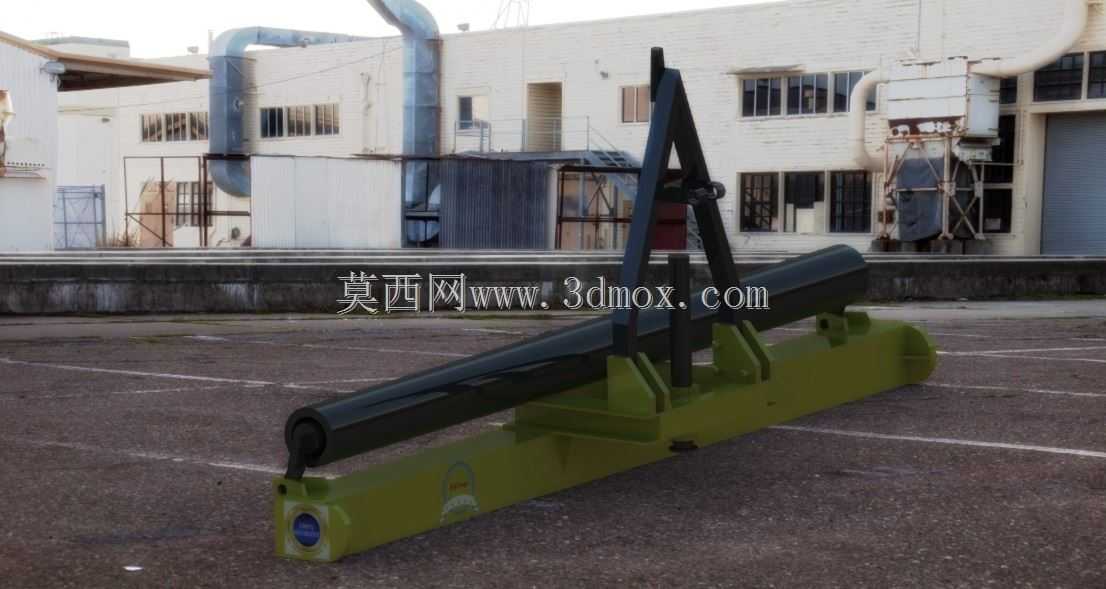

这套挂接式土地整平装置，主要适配40-50马力段的轮式拖拉机使用，是农田整理、地块平整作业里的常用配套农具，也可在小型土方转运、场地找平场景中替代人工完成粗平作业。从结构设计来看，装置主体采用长跨度平直刮梁搭配下部推运铲体的布局，刮梁采用无缝钢管加工成型，保证长跨度下的抗弯刚度，避免作业过程中因土壤阻力出现中部挠曲变形，影响整平精度。下部的铲运斗体采用低合金钢板焊接成型，前缘做了淬火硬化处理，应对土壤中夹杂的碎石、硬质土块时不易卷刃磨损，斗体的弧度经过优化，推土过程中土壤可沿弧面自然抬升堆积，不会出现壅土堵料的情况。挂接结构采用标准三点式挂接接口，可直接匹配对应马力段拖拉机的后悬挂系统，挂接点的销轴孔位做了公差适配，安装时无需额外改制即可完成对接，挂接架与主梁之间设置了多组加强筋板，抵消作业时传递的偏载力矩，避免长期使用后挂接部位出现焊缝开裂。装置的作业宽度覆盖3.3米到4米两个规格，对应不同马力段的牵引能力，3.3米款适配40-50马力机型，作业时单次刮平宽度大，可减少田间往返作业的趟数，4米款则适配更高马力机型，适合大面积连片地块的整平作业。作业过程中，驾驶员可通过拖拉机的液压悬挂系统实时调整铲体的入土深度，控制刮平厚度，针对起伏较大的地块，可先通过多次浅刮逐步找平，避免单次吃土过深导致拖拉机打滑、动力不足。铲体两侧设置了挡土侧板，防止推运过程中土壤从两侧泄漏，保证推运的土方量满足找平需求，当需要转运少量土方时，可将铲体下调至合适深度，推动土壤移动至低洼处填补，无需额外配备装载设备即可完成小规模的土方调配。从建模细节来看，模型还原了装置上的所有结构细节，包括挂接架的铰接点位置、刮梁的安装座、铲体的加强筋布局，甚至标识牌上的参数标注位置都做了还原，结构设计从业者可直接参考该模型的挂接接口尺寸、主梁截面参数，进行同类型整平农具的改型设计，也可用于农机作业模拟场景的装配验证，检查挂接后与拖拉机的运动干涉情况，确认提升、下降过程中装置与拖拉机后轮、悬挂拉杆的安全间隙，避免实际加工后出现装配干涉问题。
