适用于水田与经济作物的秸秆收集装置

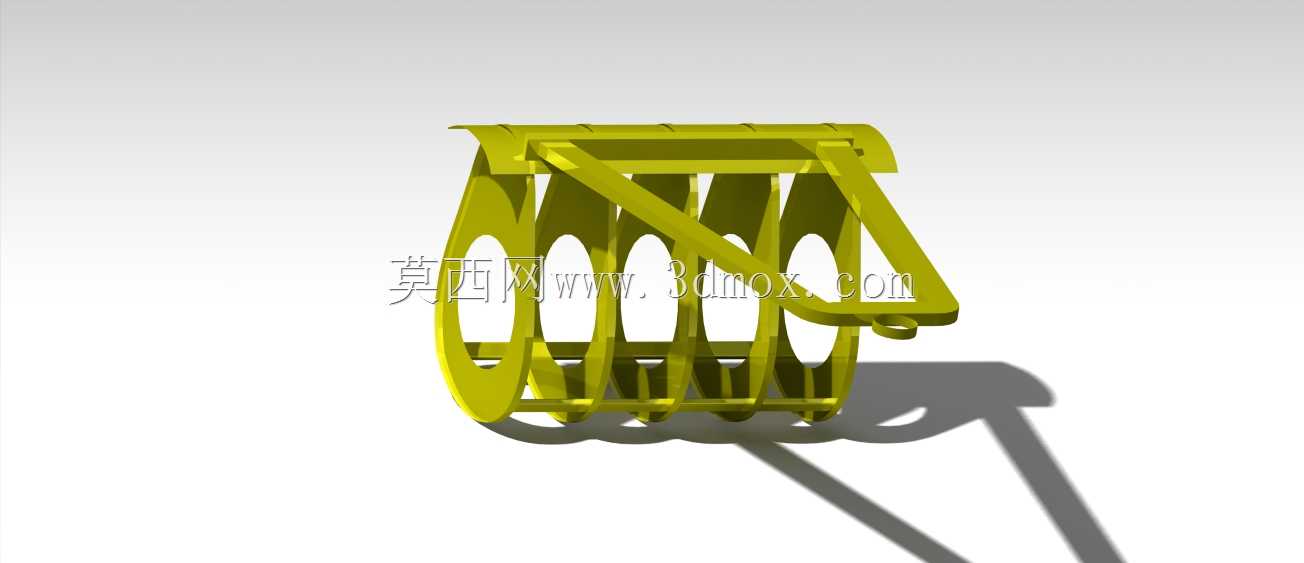

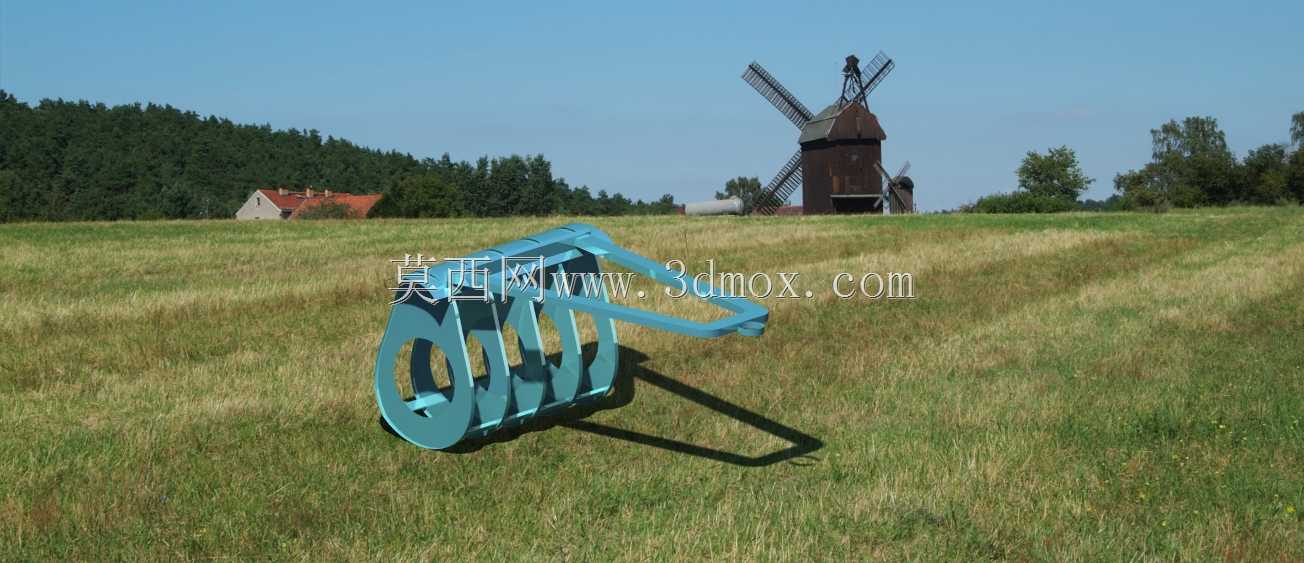

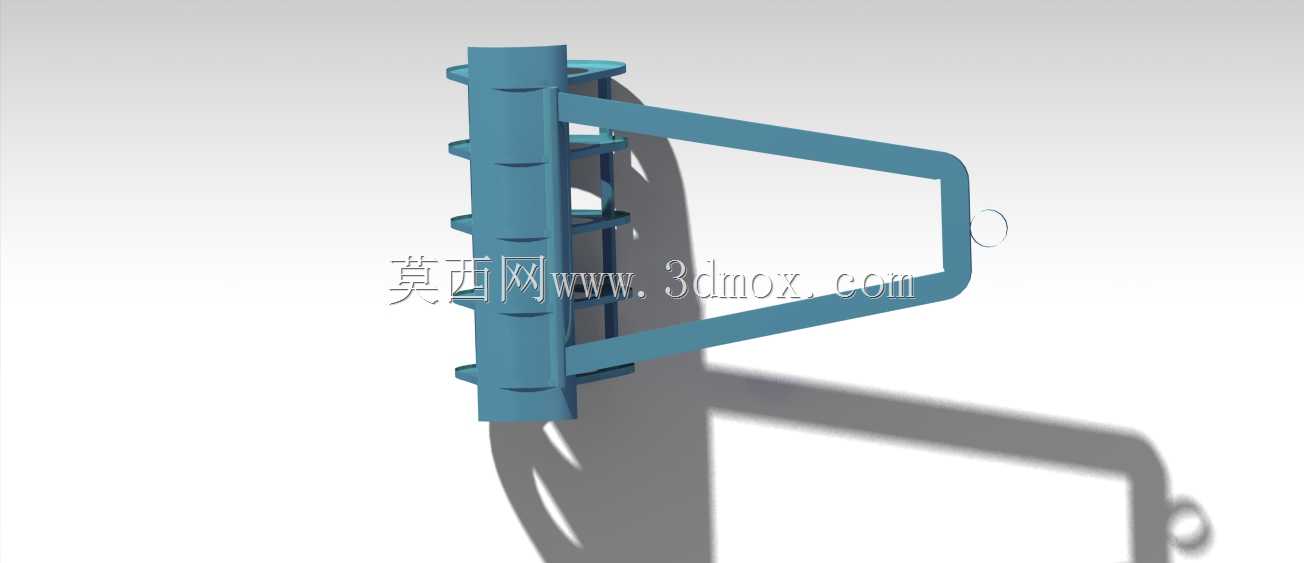

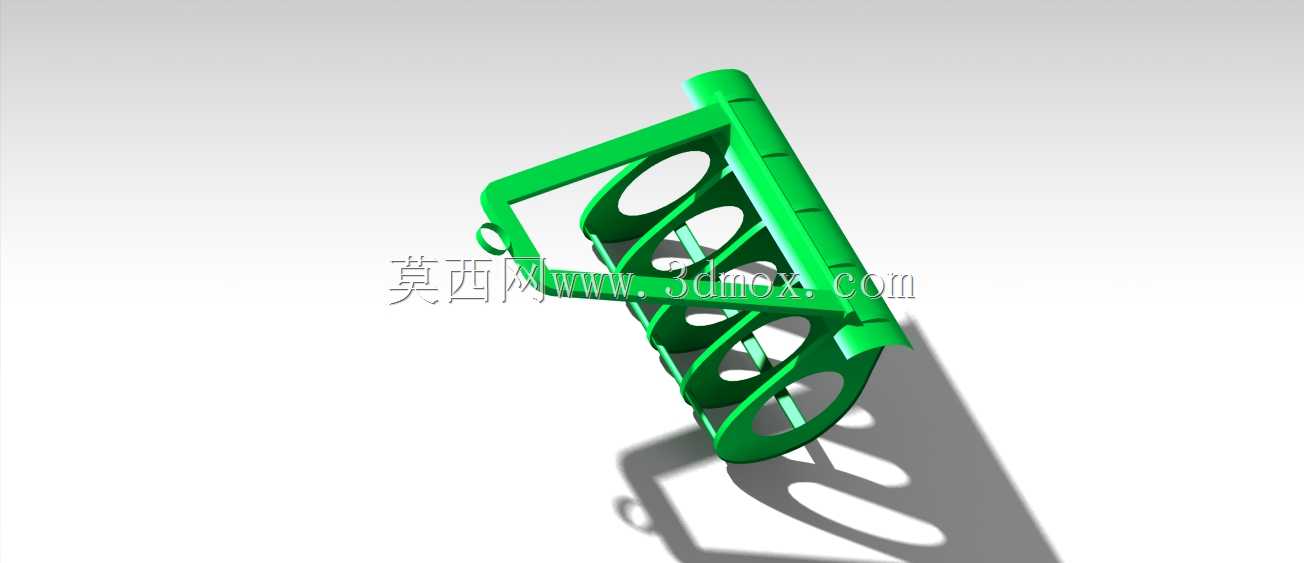

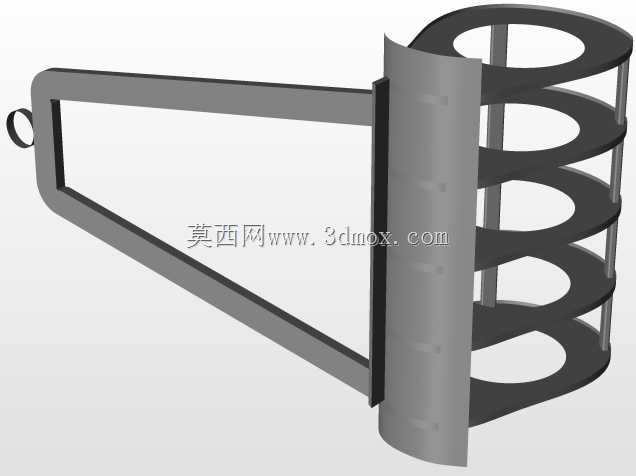

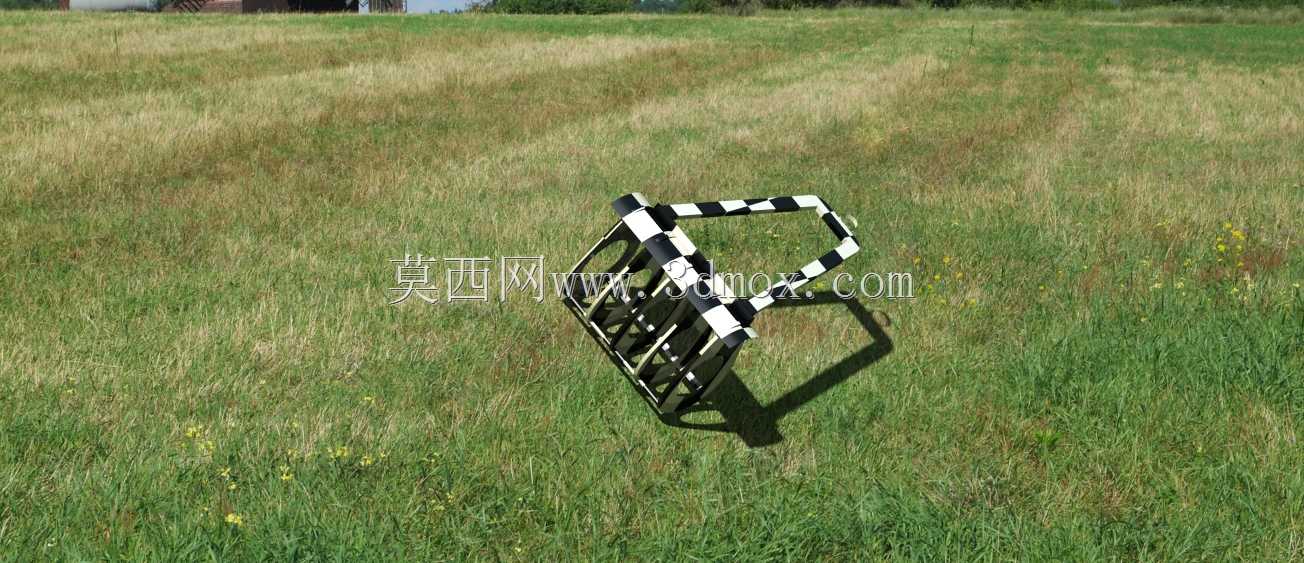

这款秸秆收集装置的设计初衷，是针对南方小块水田水稻收割后残留茎秆处理、以及香蕉种植园采收后假茎收集的实际作业痛点开发，适配小马力手扶拖拉机或小型农用动力底盘挂载，无需额外配置大功率液压输出回路，降低了小规模种植户的设备投入门槛。从结构设计来看，整体采用框架式镂空笼型结构，主体承力框架为等截面矩形弯管拼焊成型，侧向设置带挂接孔的连接耳板，可直接与通用农用机具挂接架匹配，挂接点的孔位间距适配国内主流12-25马力小型农机的后悬挂尺寸，安装时无需对原有农机挂接结构做切割、打孔改造，单人即可完成挂接对位与锁止。笼体内部的螺旋导料肋板采用等螺距连续曲面设计，作业时随动力输出轴转动，可将地面散落的作物茎秆顺着螺旋导程持续向笼体内部收拢，不会出现茎秆在装置前端堆积卡滞的问题；笼体外圈的弧形拨齿采用变截面设计，齿尖做了圆弧过渡处理，入土作业时不会过度勾带土层，既能将贴伏在地面的水稻残茎、散落香蕉茎叶挑起送入笼内，又能避免作业时带起过多泥块增加后续清理负担。在实际作业场景中，水稻收获后的田块残留茎秆长度多在10-30厘米区间，传统人工捡拾需要弯腰逐段收拢，一亩水田的残茎收集需要耗费2-3个人工，使用该装置挂接小型农机作业，单次作业幅宽匹配笼体轴向长度，作业行进速度控制在每小时3-4公里时，残茎收集率可达九成以上，大幅降低田间作业的劳动强度；而在香蕉种植园中，采收后砍下的香蕉假茎单根重量可达数十斤，人工搬运收集劳动强度极高，该装置的笼体承重冗余经过针对性强化，可直接将散落在垄间的香蕉假茎拨入笼内临时归集，待笼体装满后统一转运至堆肥点或秸秆处理点位，无需人工反复弯腰搬运。设计时充分考虑了南方田间作业的腐蚀问题，整体结构无封闭积水平面，所有管件连接处都预留了排水缝隙，雨天作业或冲洗设备时积水可自然排出，不会出现管内积水锈蚀的问题；转动部位采用带防尘盖的通用轴承，后期维护更换时可直接采购市面通用标准件，无需定制专用配件，降低了设备全生命周期的使用成本。装置的作业高度可通过挂接架的调节孔位灵活调整，针对不同田块的地表平整度，可将拨齿离地间隙在2-10厘米区间内调整，既避免间隙过小导致拨齿频繁刮蹭田埂、硬土层造成结构变形，也能防止间隙过大漏捡贴地的短茎秆。
