简易曲面安装固定支架结构设计

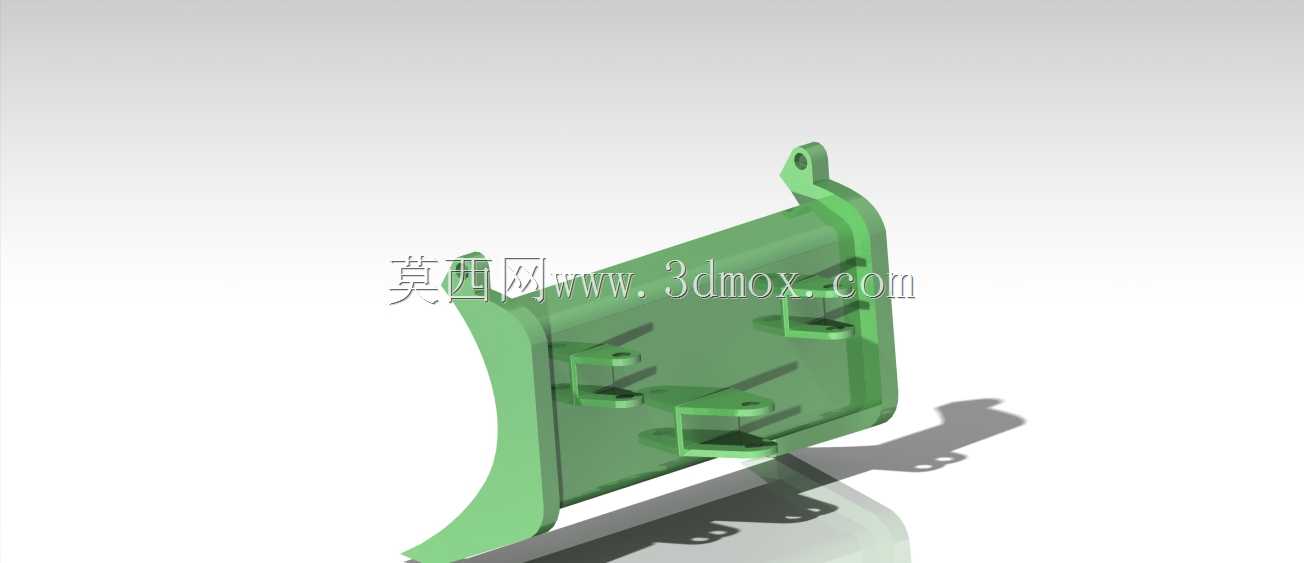

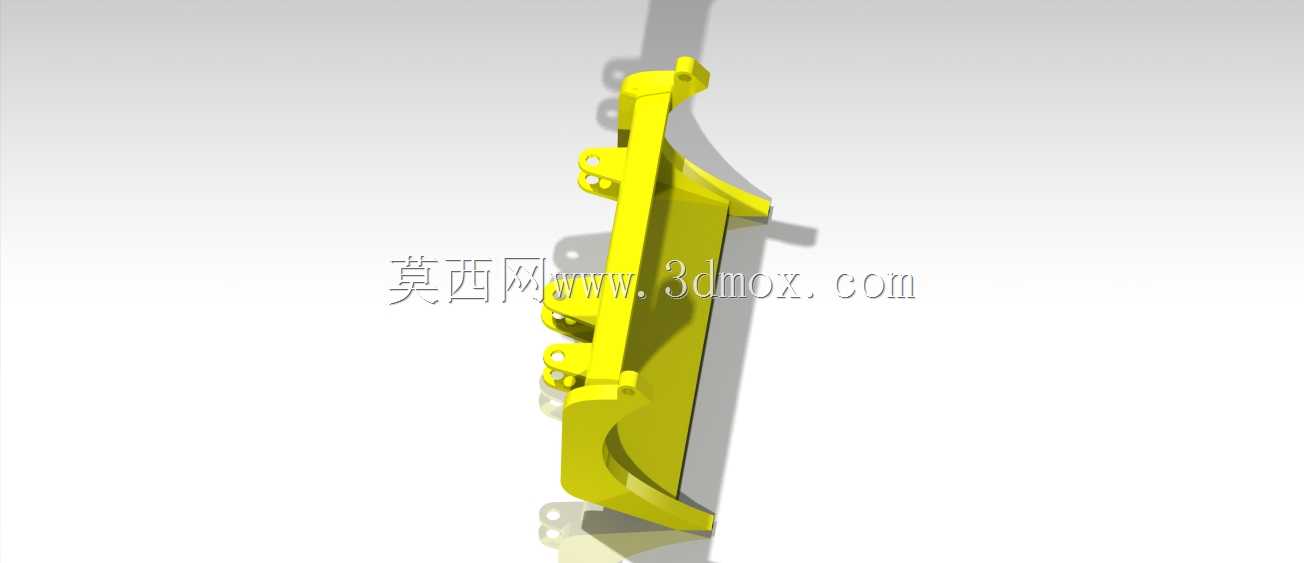

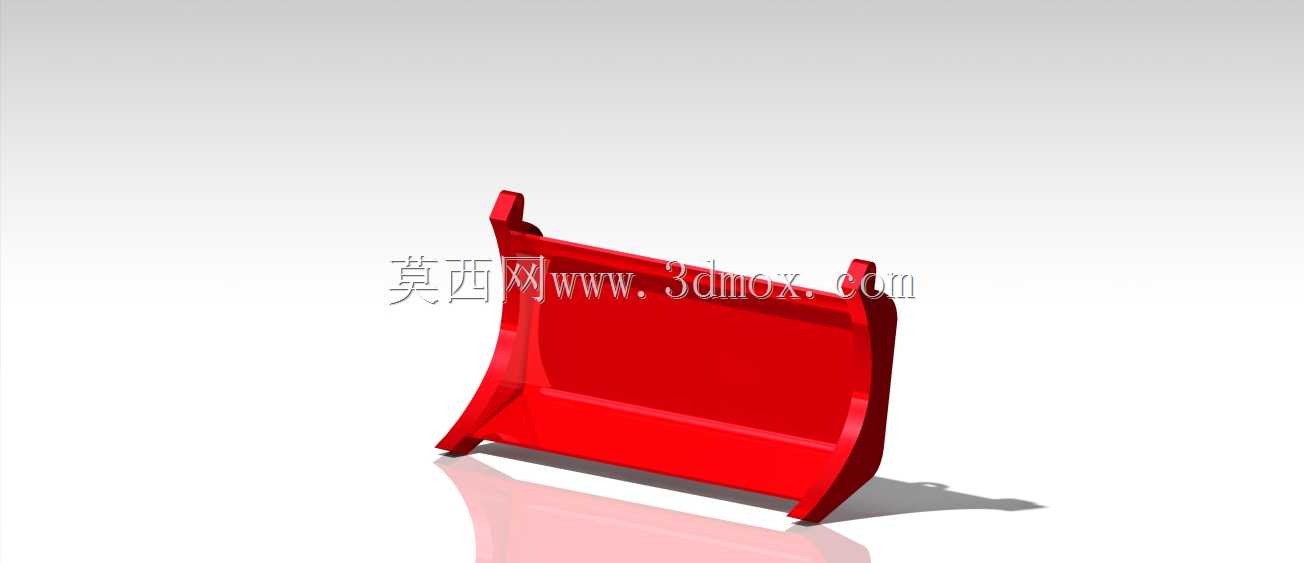

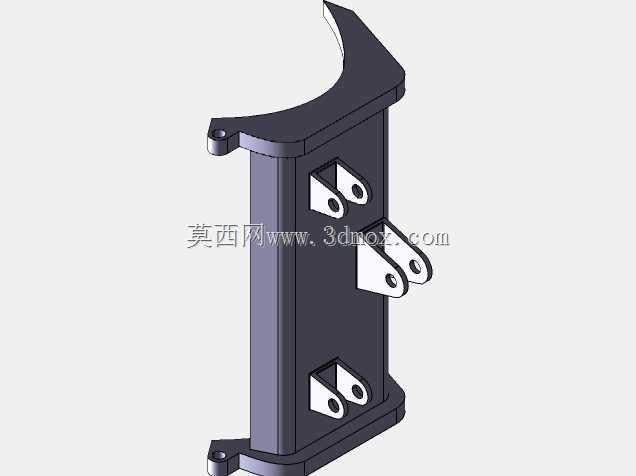

这类曲面适配的固定支架，多应用在需要贴合弧形安装基面的设备内部走线、小型功能模块挂载场景，常见于小型机电设备的壳体内部、车载附属件安装、工业控制柜内非平面基面的元件固定场景，区别于常规平面安装支架，其核心设计点在于安装基面的曲面弧度匹配，避免安装时出现应力集中导致的支架变形或者基面损伤。从结构上看，该支架主体采用一体化弯折成型的曲面背板，背板边缘做了圆弧过渡处理，没有尖锐棱角，既可以避免安装过程中划伤操作人员，也能减少应力集中点，提升构件的抗疲劳强度。背板上分布的多组凸台安装位，每个凸台都预留了对应的安装孔位，孔位周边做了局部加厚处理，避免螺丝锁附时出现柱位断裂的问题，不同高度的凸台设计，是为了适配被固定元件的不同安装高度差，保证元件安装后不会与背板曲面产生干涉，同时预留出足够的走线空间。支架上端延伸出的带孔挂耳，可作为预固定点位，安装时可以先通过挂耳将支架临时挂在安装基面上，调整好位置后再锁附其余固定螺丝，大幅降低狭小空间内的安装难度。设计过程中优先考虑了安装边界的适配性，曲面背板的弧度参数完全匹配对应安装基面的曲率，安装后支架与基面完全贴合，不会出现局部翘起的问题，整体外轮廓的尺寸控制在紧凑范围内，不会占用过多设备内部空间，同时各个安装孔位的位置都做了公差适配，保证对应规格的螺丝可以顺利穿入，不会出现孔位错位的问题。支架的支撑结构采用了侧边加强筋的设计，沿着背板弯折方向延伸的加强筋与背板一体化成型，不需要额外焊接拼接，既提升了整体结构强度，也简化了加工工序，在承受被固定元件的重量时，加强筋可以分散受力，避免背板出现形变。各个安装凸台的位置排布，充分考虑了被固定元件的引脚、接口位置，预留出了足够的操作空间，后期维护拆卸元件时，不需要将整个支架从基面上拆下，就可以直接完成元件的更换，降低后期维护的工作量。这类支架的设计不需要复杂的曲面加工工艺，采用常规的钣金弯折或者注塑成型都可以实现量产，加工难度低，结构可靠性强，适配多种非平面安装场景的固定需求。
