带滚柱轴承的轨道轮组结构设计

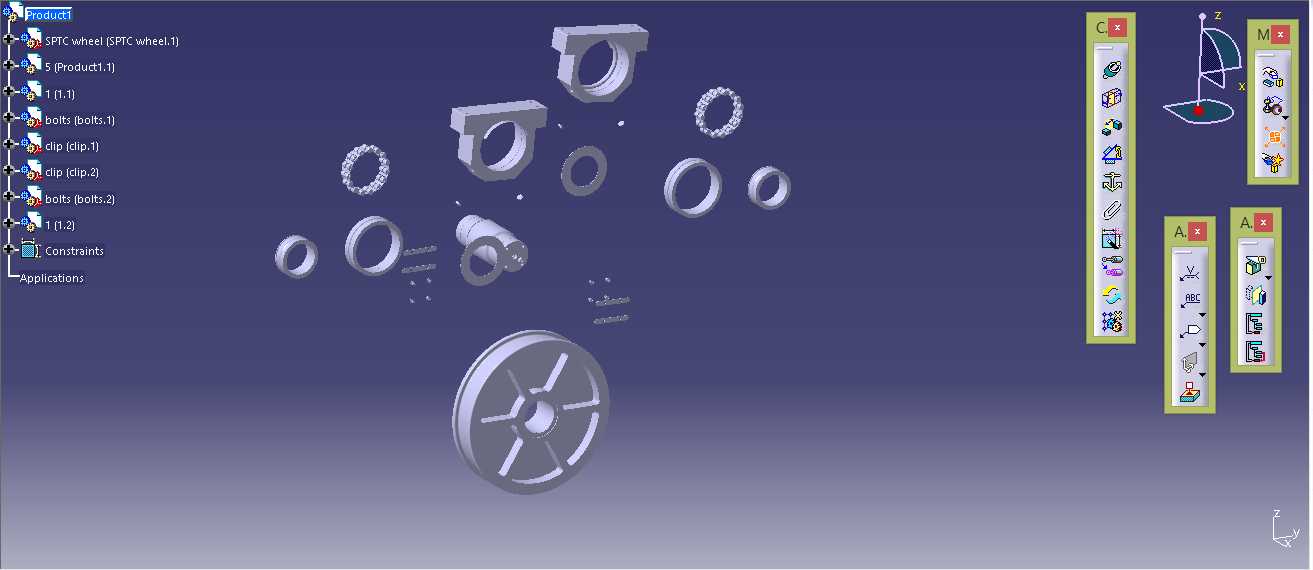

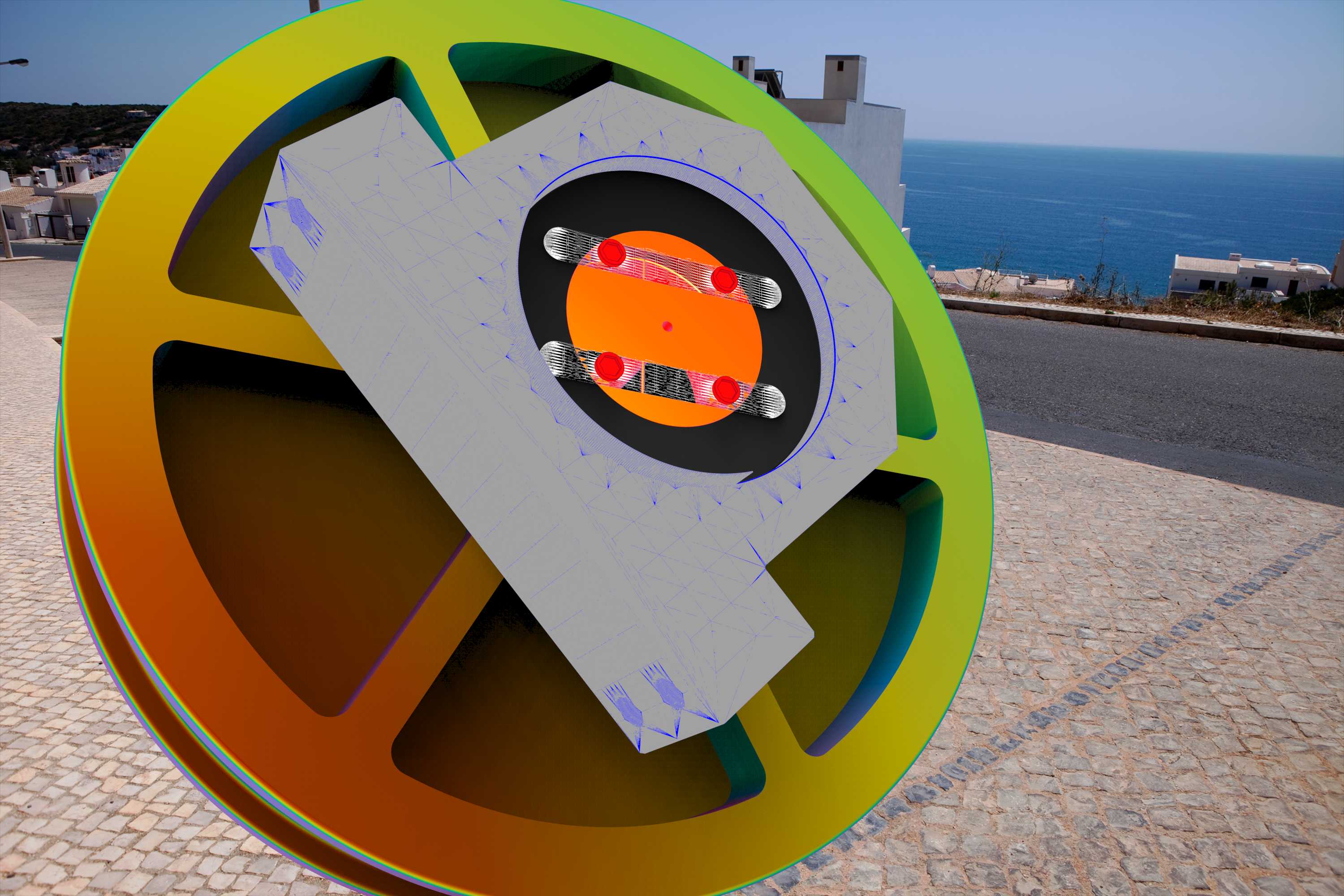

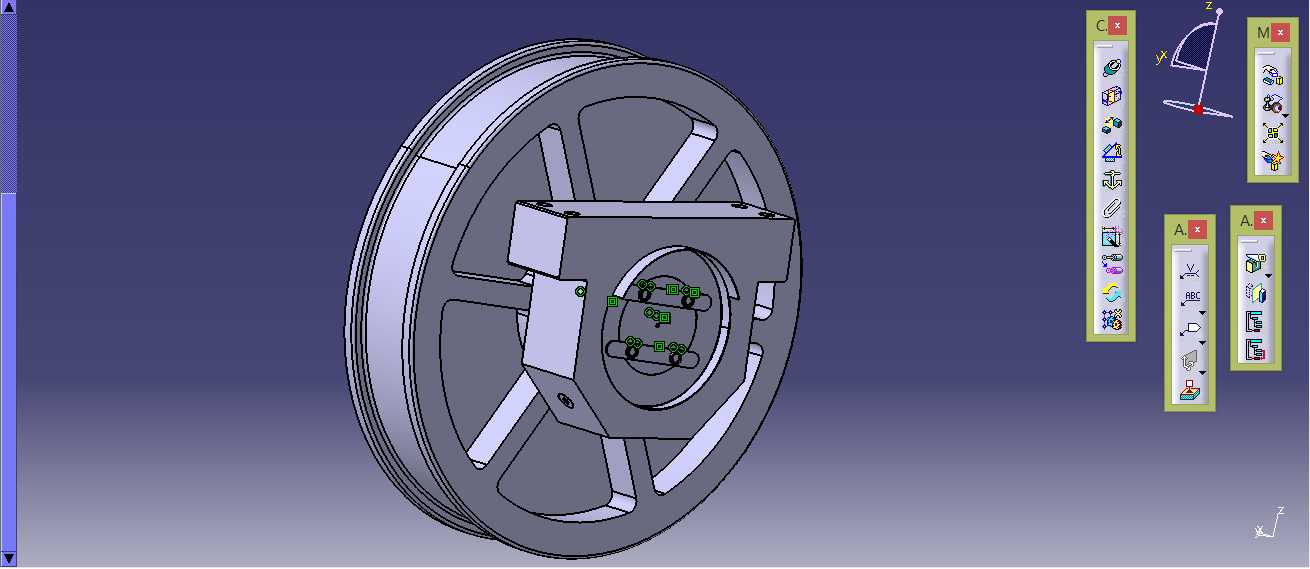

轨道轮组作为轨道类走行设备的核心承载部件，常见于厂区轨道转运车、矿山井下轨道运输设备、仓储巷道堆垛机走行端、游乐设施轨道载体、铁路工务段小型巡检机具等场景，承担整机载荷传递、沿轨道定向走行的核心功能，其结构可靠性直接决定设备运行的平稳性与维护周期。传统轨道轮多采用滑动轴承结构，适配低速重载工况时，轴瓦与轮轴间的滑动摩擦会带来较高的启动阻力，长期运行易出现轴瓦磨损、间隙增大导致轮组偏磨、运行异响等问题，尤其在频繁启停、载荷波动较大的使用场景下，滑动轴承的维护频次会明显升高，增加现场运维的人力与配件成本。本次设计的轨道轮组针对滑动轴承结构的痛点，将轮组内部的支撑部件替换为滚柱轴承，滚动摩擦的接触形式可大幅降低轮组转动阻力，减少启动阶段的动力损耗，同时滚柱轴承的线接触承载特性，可在同等安装空间下承受更高的径向载荷，适配重载转运的使用需求。从结构布局来看，轮体采用辐板式结构，在保证轮体整体刚度的前提下，通过辐板间的镂空设计减少轮体自身重量，降低转动惯量，减少走行启停阶段的惯性冲击；轮缘采用标准轨道适配的锥面轮廓，可在走行过程中自动对中，减少轮缘与轨道侧面的刚性摩擦，降低过弯时的卡滞风险。轴承安装位设置在轮体中心的镗孔内，两侧配置轴承端盖实现密封，可阻挡现场粉尘、水汽进入轴承滚道，延长轴承润滑脂的使用寿命，减少轴承保养频次。轮组的安装基座采用分体式抱轴结构，基座上预留的螺栓安装孔可直接与设备底架连接，安装时无需额外加工适配支架，可直接替换同安装尺寸的传统滑动轴承轨道轮，降低现有设备改造的配件适配成本。从安装边界来看，轮体的踏面直径适配常用的轻型、中型钢轨规格，轮缘高度符合轨道走行部件的安全间隙要求，基座的安装孔位间距与通用轨道转运车的底架安装尺寸保持一致，轴承内孔适配标准直径的轮轴，无需对现有设备的轮轴、底架做二次加工即可完成换装。设计过程中重点校核了轮体辐板的抗弯强度、轴承安装位的配合公差、轮缘与轨道的侧隙范围，确保在额定载荷下轮体不会出现辐板变形，轴承外圈与轮体镗孔的配合不会出现跑圈问题，轮缘与轨道的侧隙可覆盖轨道安装的常规公差范围，避免运行过程中出现啃轨现象。不同于一体式焊接轮组结构，该轮组的轴承、端盖、轮体均为可拆分部件，当某一部件出现磨损时，可单独拆卸更换，无需整体报废轮组，进一步降低全生命周期的使用成本。在实际工况适配中，滚柱轴承的支撑结构可适配更高的运行线速度，除了传统的低速重载转运场景，也可用于中速运行的轨道巡检设备、自动化仓储堆垛机等对走行平稳性有一定要求的场景，轴承的预紧间隙可根据使用场景的载荷特性调整，在轻载高速场景下适当减小轴承间隙提升转动精度，在重载冲击场景下适当放大间隙补偿热膨胀量，避免轴承抱死。轮体的踏面做了淬火硬化处理，表面硬度满足长期与钢轨摩擦的耐磨要求，减少踏面磨耗带来的轮径差问题，避免因轮径不一致导致的走行跑偏、轮缘偏磨现象。基座的连接面设置了定位止口，与设备底架安装时可通过止口实现快速定位，减少安装过程中的调整工作量，保证轮组安装后轮轴与轨道方向的垂直度，避免安装偏差带来的额外磨损。
