卧式承压储运用空罐体结构设计

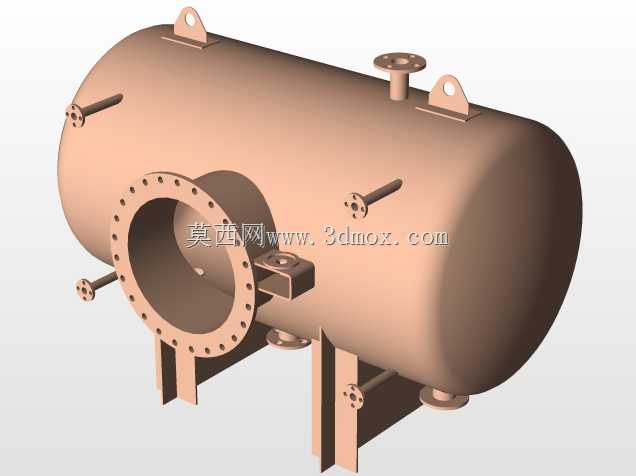

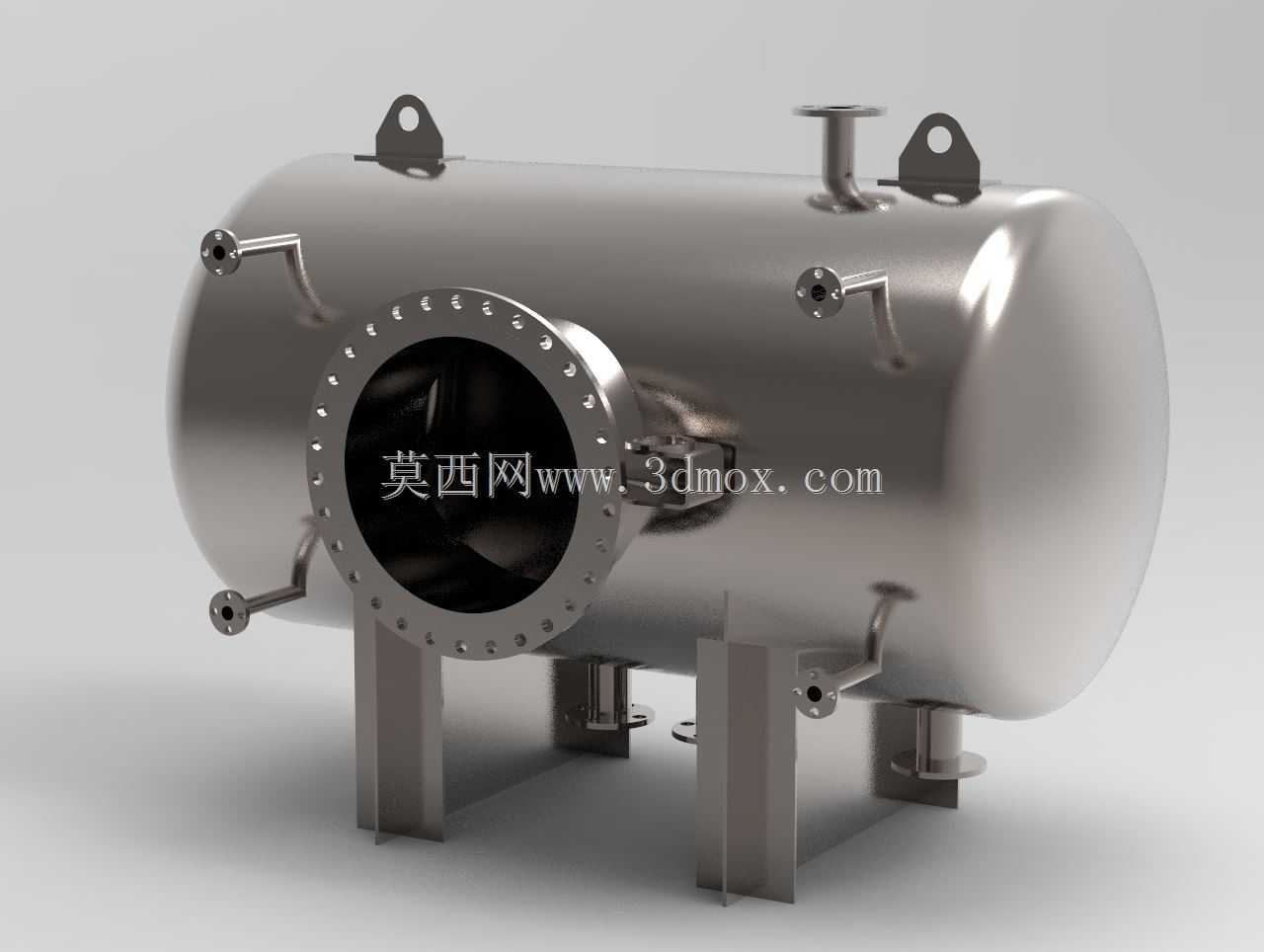

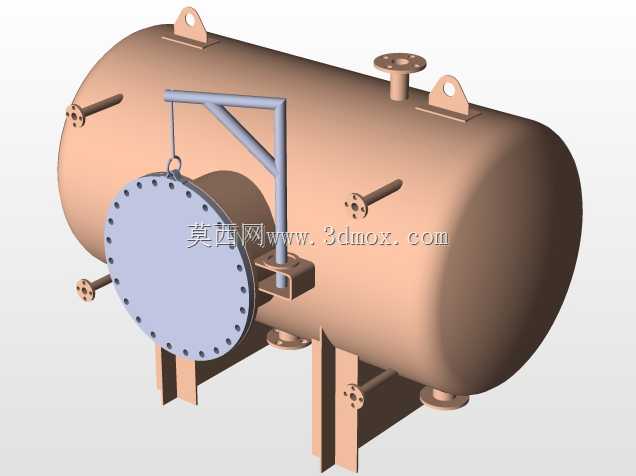

该卧式承压罐体主要面向液态物料短途公路转运场景，适配低粘度无强腐蚀性液态介质的密闭储运需求，可作为专用罐车的核心储料单元，也可拆分后用于厂区固定工位的中间物料暂存环节。罐体整体采用卧式圆筒形承压结构，两端采用标准椭圆形封头，相比平盖结构能在同等壁厚下承受更高内压，降低筒体局部应力集中风险，筒体上的人孔采用带颈对焊法兰配合盲板结构，法兰周圈均布螺栓孔，安装时需按对角线顺序分次拧紧螺栓，保证密封垫片受力均匀，避免运行过程中出现介质渗漏。罐体顶部设置吊耳结构，可直接配合起重设备完成整体吊装转运，吊耳位置经过重心校核，吊装时罐体可保持水平姿态，不会出现倾斜磕碰问题；侧面设置的爬梯与操作平台连通，方便运维人员抵达顶部完成阀门操作、检修维护作业。筒体底部采用双鞍式支座作为支撑结构，支座与筒体接触位置设置垫板，分散支座反力避免筒体局部出现压溃变形，其中一个支座设置为固定端，另一个为滑动端，可抵消罐体充放料、温度变化带来的轴向伸缩变形，避免支座与筒体连接焊缝出现开裂。筒体侧面、底部预留多组工艺接管接口，可根据实际使用需求匹配安装进料阀、出料阀、放空阀、液位检测、压力检测等附件，接口位置避开筒体焊缝区域，减少焊接应力叠加影响。建模过程中严格遵循承压容器设计的结构规范，所有转角位置均设置合理圆角过渡，避免尖锐结构带来的应力集中问题，法兰、接管、支座等标准结构均按通用工程参数搭建，可直接用于结构校核、装配干涉检查，也可作为同类型罐体设计的参考原型，帮助设计人员快速完成方案迭代，减少重复建模工作量。安装时需注意预留罐体轴向伸缩空间，滑动支座底部需铺设光滑垫板，保证伸缩过程无卡滞，接管外接管路时需设置软连接，避免管路应力传递到罐体接口造成焊缝损伤。
