管壳式列管换热设备三维结构设计

项目分类:换热器 发布时间:2021-11-08 ID:373562
  • 管壳式列管换热设备三维结构设计
  • 管壳式列管换热设备三维结构设计

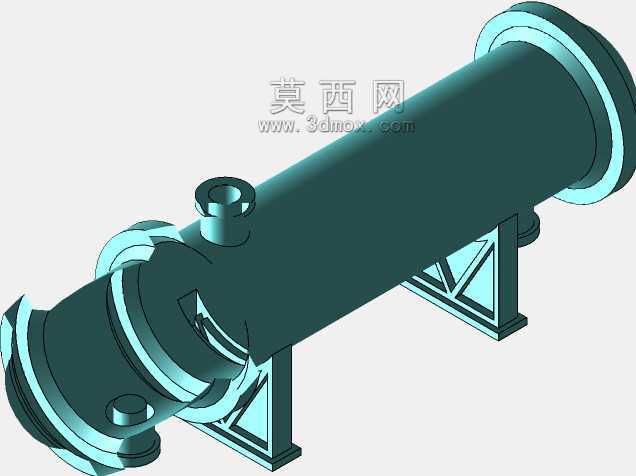

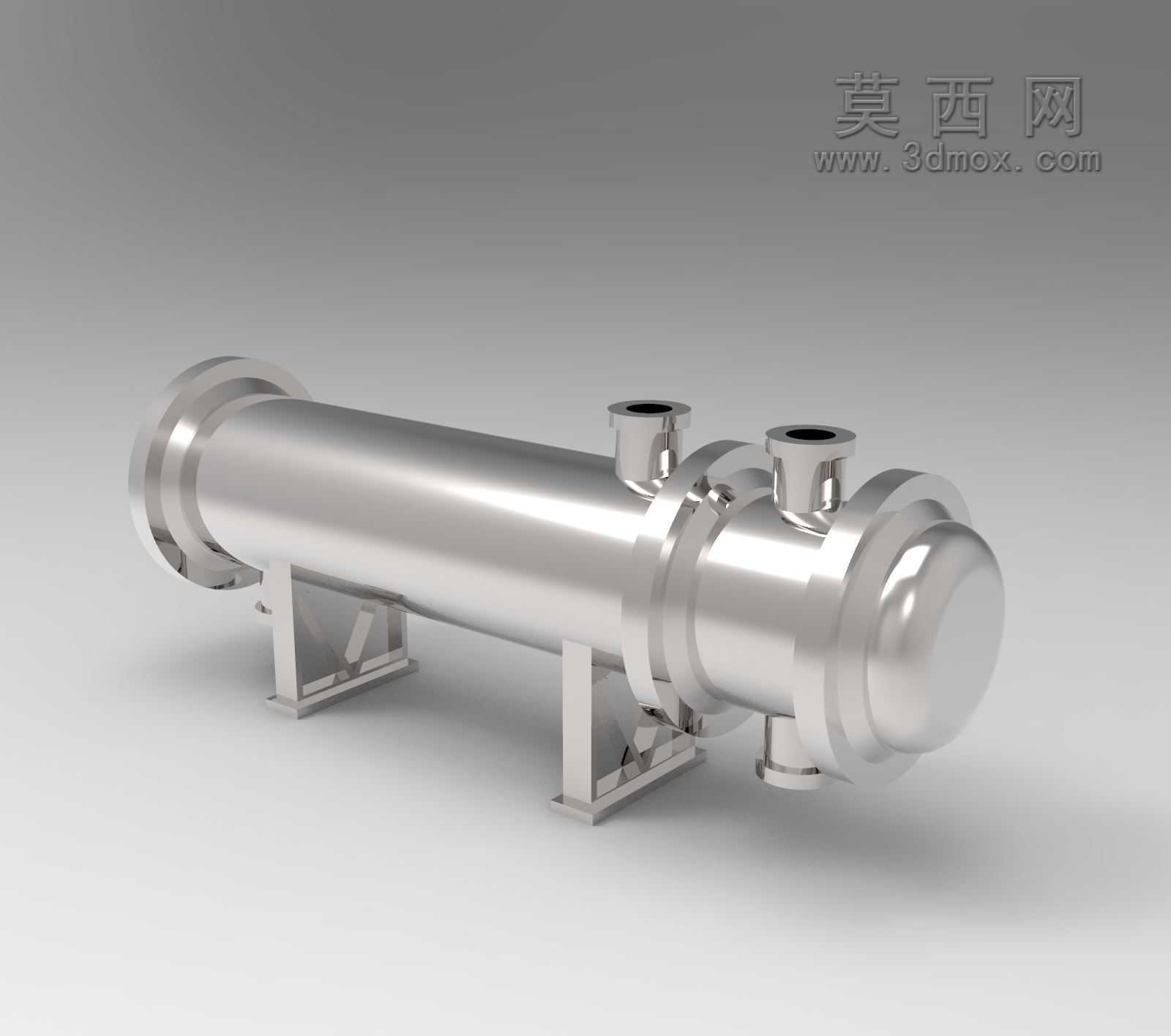

  在化工、电力、暖通、食品加工等诸多工业场景中,管壳式换热器始终是热量传递环节的核心承压设备,承担着不同温度流体之间的热量交换职能,既可以作为加热器、冷却器使用,也可在冷凝、蒸发工艺段完成相变换热过程,是流程工业中应用覆盖面最广的换热单元。本次呈现的列管式换热器结构,采用固定管板搭配可拆卸封头的经典布局,筒体整体采用卧式安装形式,底部设置两组对称式鞍式支座,能够在设备充液满负荷运行时提供稳定的支撑载荷,同时抵消设备运行过程中因温度变化产生的局部热应力偏移。从结构设计逻辑来看,设备主体由圆柱形承压筒体、内部换热管束、两端管板、管程封头、壳程接管、管程接管几个核心部分组成:筒体两端的管板与换热管采用胀接加焊接的复合连接形式,

  既保证换热管与管板之间的密封可靠性,避免管程与壳程流体发生串漏,也能在长期温度交变工况下降低连接位置的疲劳失效风险。壳程筒体上设置的两个径向接管,分别作为壳程流体的进出口,流体进入壳程后会在折流板的导流作用下沿管束间隙横向错流,大幅提升壳程侧的对流换热系数,避免流体在壳程内形成流动死区;管程侧的流体从封头端的径向接口进入,通过管板上的布管区域分配到每一根换热管内部,沿管束轴向流动后从另一端封头的接口流出,两种流体通过换热管的金属壁面完成热量传递,整个流道设计充分考虑了不同工况下的流体阻力与换热效率平衡。在安装边界的设计考量上,鞍式支座的地脚螺栓孔采用长圆孔结构,能够适配设备运行时筒体轴向的热膨胀位移,

  避免支座与基础之间产生额外的结构应力;设备所有外接法兰的密封面均采用突面结构,可适配不同压力等级的垫片选型,满足从低压到中压工况的密封要求;封头与管板之间采用法兰螺栓连接,在设备需要检修、清理管束内部结垢时,可直接拆卸封头完成作业,无需整体切割筒体,大幅降低后期运维的工作量。从结构细节来看,换热管采用正三角形布管方式,在相同的筒体直径下能够布置更多的换热面积,提升单位筒体容积的换热效率;管程封头内部设置分程隔板,可将管程设计为多程结构,根据实际工艺需求调整管程流体的流速,平衡换热效率与流体阻力之间的关系;壳程侧的折流板采用弓形结构,切割率控制在合理区间,既能够对壳程流体形成有效导流,也不会造成过大的沿程阻力损失,

  同时折流板上设置的拉杆与定距管结构,能够保证折流板的安装间距精度,避免运行过程中折流板出现位移、振动,进而磨损换热管外壁。在实际选型应用过程中,这类结构的换热器可适配清洁度较高、不易结垢的管程流体,以及清洁或含少量颗粒的壳程流体,广泛应用于循环水冷却、工艺介质加热、蒸汽冷凝回收、余热回收利用等场景,设备的整体长度、筒体直径、换热管长度与数量都可根据实际的热负荷参数、流体物性参数进行调整,三维结构完整还原了设备的所有装配关系,包括法兰螺栓的排布、支座的焊接位置、接管的伸出长度与方位,能够直接用于设备的结构校核、安装布局模拟、工艺配管设计参考,也可作为同类换热设备结构设计的参照模板,帮助设计人员快速完成结构方案的搭建与调整,减少重复建模的工作量。在结构强度设计层面,筒体壁厚、管板厚度、封头壁厚的取值均匹配对应设计压力下的强度计算要求,接管与筒体的连接位置采用补强圈结构,弥补开孔造成的筒体强度削弱,保证设备整体的承压可靠性;设备外表面的支座、接管等附件的焊接位置均做了圆滑过渡处理,降低焊接应力集中的风险,符合压力容器的结构设计规范要求。
