JK自动盘式灌溉过滤设备结构设计

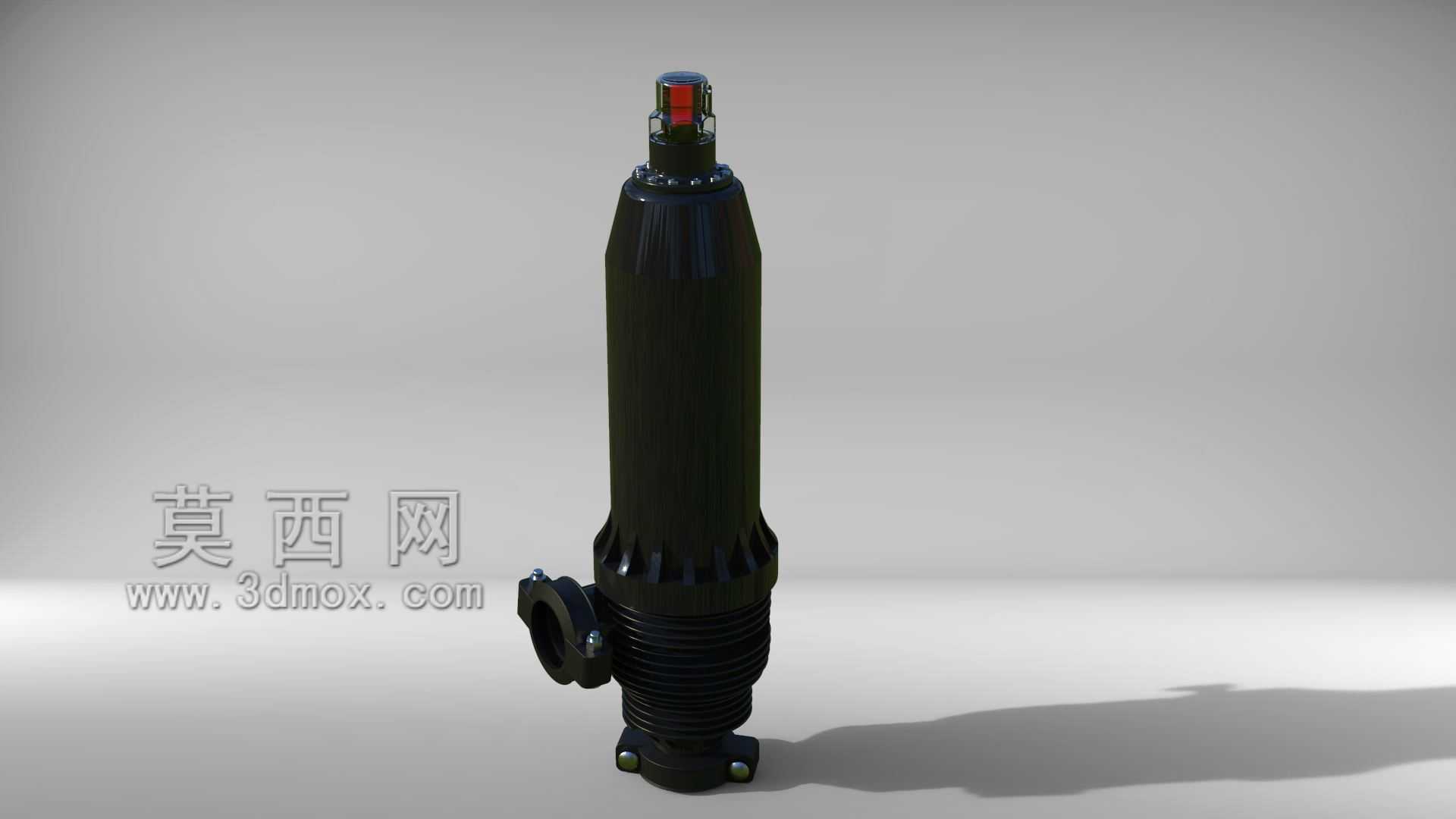

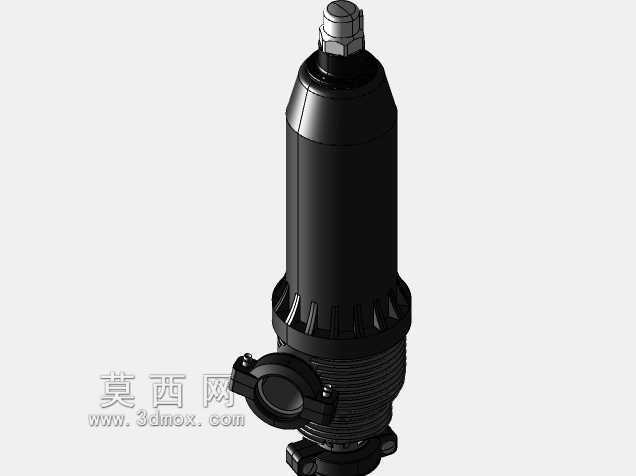

　　在农业滴灌、喷灌系统的前端水处理环节，水中携带的泥沙、有机碎屑、水垢颗粒很容易造成滴头堵塞、喷头磨损，直接影响灌溉均匀度与系统使用寿命，盘式过滤器正是这类场景下应用最广泛的预处理单元。这款立式结构的自动盘式过滤单元，整体采用长筒形立式布局，主体外壳为带加强筋的耐压结构，下部设置侧向外螺纹进水接口，底部预留排污通路，顶部集成冲洗控制与排气组件，整体安装时不需要额外占用过大的横向空间，非常适合在田间泵站、温室水肥一体化机房内并排多组并联安装，适配不同流量等级的灌溉系统需求。

　　从功能逻辑上看，设备核心的过滤单元是堆叠在筒体内的带沟槽塑料滤盘，正常过滤状态下，水流从下部侧口进入筒体，穿过滤盘组时，水中的固体杂质被截留在滤盘的沟槽交叉点上，过滤后的清水从筒体上部的出水通路送出，流向后续的灌溉管网。当滤盘表面截留的杂质积累到一定程度，进出水口的压差达到设定阈值时，设备会触发自动反冲洗流程，此时顶部的控制机构会改变筒体内的水流方向，让压力水从滤盘组的出水侧反向流入，同时松开压紧滤盘的压持结构，让滤盘在水流冲击下旋转，将截留在沟槽内的杂质冲刷下来，顺着底部的排污口排出设备外，整个反冲洗过程不需要人工拆解设备，也不需要停机中断整个灌溉系统的供水，多组并联安装时可以轮流反冲洗，保障系统连续运行。

　　在结构设计层面，这款设备的外壳采用分段式结构，中部的环形加强筋既提升了筒体的耐压能力，避免长期带压工作出现筒体鼓胀变形，也为安装时的管箍固定提供了受力点位，下部的外螺纹接口采用标准管路螺纹规格，可以直接和同管径的PVC、PE输水管道对接，不需要额外加工转换接头。顶部的控制端采用红色指示帽设计，现场运维人员在地面就可以直观看到设备当前的工作状态，判断是处于正常过滤还是反冲洗流程。设备底部设置三个均匀分布的固定支脚，安装时可以通过膨胀螺栓直接固定在混凝土基础上，不需要额外焊接安装支架，支脚的高度预留了排污管的安装空间，排污口可以直接对接软管或者硬管将冲洗废水排到排水沟渠内。

　　从安装边界来看，这款立式过滤器的整体高度控制在常规灌溉机房的净空要求范围内，侧置的进水接口距离底部基础的高度匹配常规田间管路的埋设深度，安装时不需要对进出水管路做过多的上下弯折，减少管路水头损失。设备的整体重量在满水状态下也不会对基础造成过大的载荷，普通的田间硬化地面就可以满足安装承重要求，不需要做特殊的加固处理。在实际选型搭配时，单台设备可以覆盖几十亩规模的大田滴灌系统，如果是更大面积的灌区，可以将多台同型号的过滤器通过并联管路组合，总处理流量可以随台数线性提升，同时反冲洗时单台轮流动作，不会造成系统供水压力出现大幅波动。

　　不同于传统的网式过滤器需要频繁人工取出滤网刷洗，这款盘式结构的过滤单元滤盘采用耐磨工程塑料材质，正常使用条件下的磨损量极低，反冲洗时的水流冲刷就可以完成滤盘清洁，日常运维只需要定期检查顶部控制机构的密封件状态，季度性打开筒体检查滤盘有没有破损即可，大幅降低了田间灌溉系统的运维工作量。在园林喷灌、小型工业循环水预处理、畜禽养殖供水过滤等场景下，这款结构的过滤器也同样适用，只需要根据水质情况更换不同过滤精度的滤盘，就可以适配不同的出水水质要求，不需要更换整个设备壳体，通用性较强。
