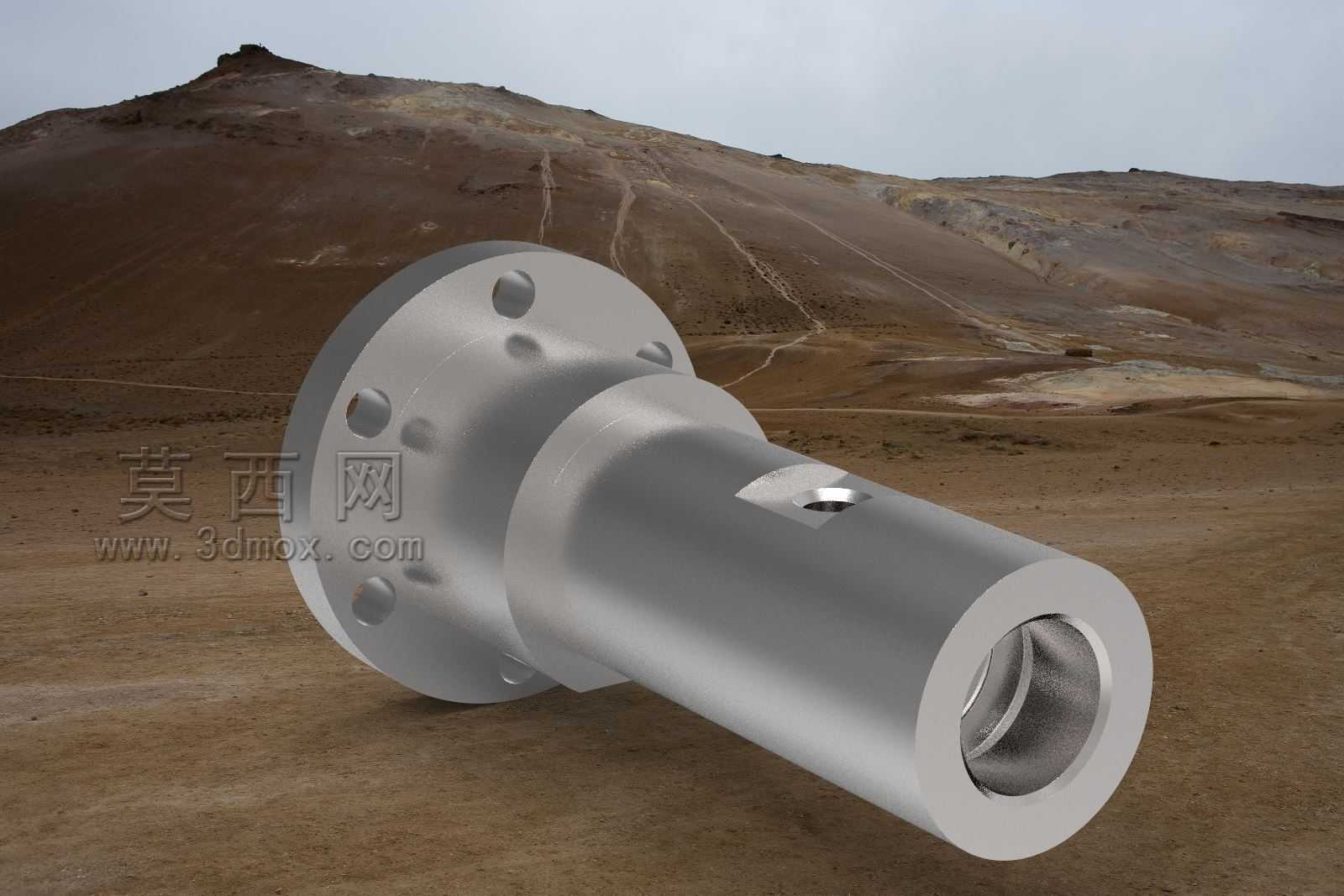

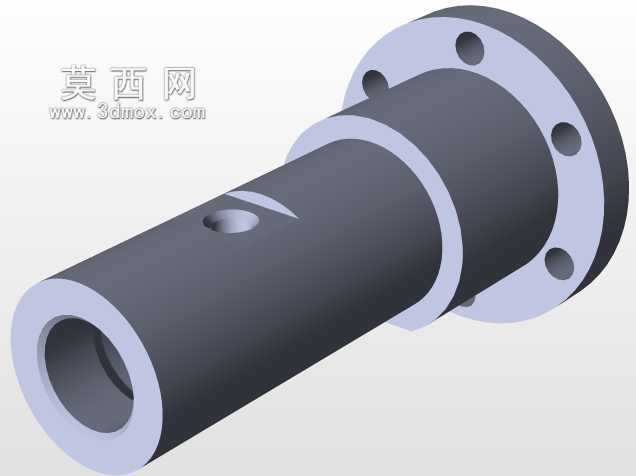

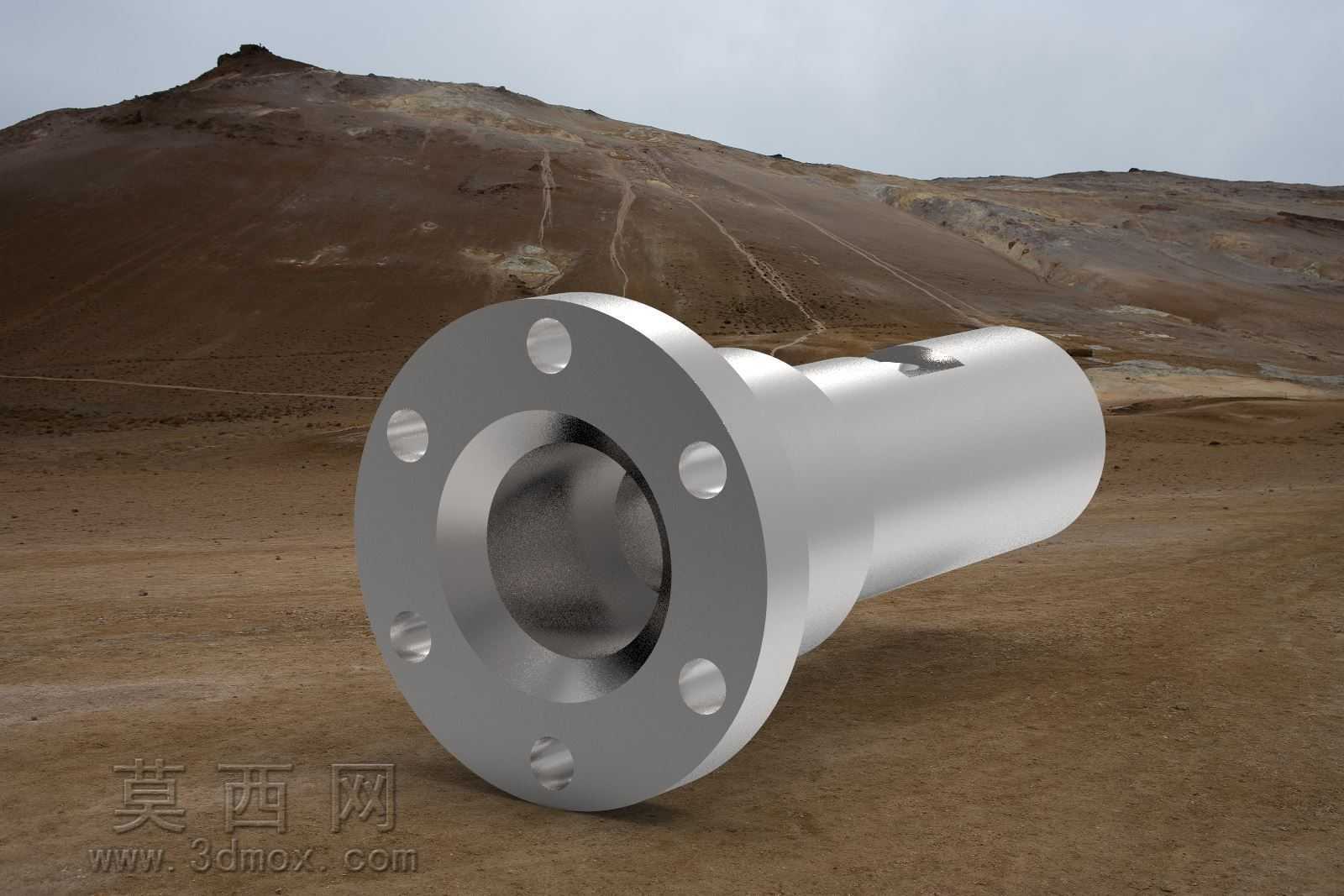

该带法兰端的钢制壳体零件,是流体输送管路系统、低压动力传输单元中极为常见的衔接构件,日常在车间做管路改造、小型动力单元集成时经常会碰到这类结构的设计需求。从实际应用场景来看,这类零件常被用在液压站出油口衔接、低压气动管路的终端转接、小型水泵的进出水端连接位置,也可作为小型传动机构的外置防护壳体,包裹内部的传动轴、密封组件,避免外界粉尘、切削液侵入传动副造成磨损。从结构功能上拆分来看,一端的带孔法兰盘主要承担轴向定位与密封压紧的作用,法兰端面上均匀分布的六个通孔,是用来穿装连接螺栓的,安装时需要匹配对应通径的密封垫片,通过螺栓预紧力将垫片压合在法兰密封面上,实现管路衔接处的静密封,防止内部输送的流体出现渗漏。和法兰相连的圆柱筒身部分,
内部是贯通的空腔结构,根据实际使用场景的不同,空腔内壁可以加工成光滑直孔用来过流输送介质,也可以加工出阶梯定位台,用来安装轴承、轴套、密封环这类内嵌零件,筒身外壁上预留的小平面结构,是用来安装定位销或者外接传感器支架的,方便在设备运行时监测内部介质压力、温度参数,也可以作为周向防转的定位面,避免壳体安装后在管路振动作用下出现周向转动。做这类零件的三维建模时,首先要确定核心的安装边界尺寸:法兰端的外径要匹配对应公称通径的法兰标准,不能随意设定尺寸,否则现场安装时会出现螺栓孔对不上、密封面压合范围不足的问题;法兰的厚度要根据实际承压等级计算,普通低压工况下厚度满足螺栓预紧时不会发生法兰翘曲即可,高压工况下还需要在法兰背面做加强筋结构,
避免承压后法兰变形导致密封失效。筒身部分的外径要考虑周边安装空间,不能和相邻的管路、结构件发生干涉,筒身的长度要根据内部安装的零件总长度确定,要保证内嵌的轴承、密封件完全处于筒身空腔内部,同时预留出足够的密封压缩量。建模过程中要特别注意法兰端螺栓孔的位置度公差,六个孔要相对于法兰中心轴线均匀分布,位置度偏差过大会导致现场安装时螺栓无法穿入;法兰密封面的平面度要求较高,建模时不需要刻意做出表面粗糙度的纹理,但要在工程图中标注对应的平面度要求,避免加工后密封面出现凹凸不平导致渗漏。筒身和法兰衔接的位置要做圆角过渡,不能直接做成直角衔接,直角位置在零件承受压力、振动时会出现应力集中,长期运行容易在衔接位置产生疲劳裂纹,
圆角的半径要根据零件整体尺寸设定,不能过大影响法兰密封面的有效压合面积,也不能过小起不到应力释放的作用。另外筒身外壁的小平面加工位置要准确,平面到中心轴线的距离要满足外接零件的安装要求,平面上如果要加工螺纹孔,要注意螺纹孔的深度不能钻透筒壁,避免造成内部介质渗漏。这类钢制零件在实际加工时一般采用圆钢棒料车削成型,法兰端的螺栓孔后续通过钻床加工,外壁的小平面通过铣床铣削成型,建模时要考虑加工工艺的可行性,避免出现无法加工的倒扣结构、过小的内孔尺寸,减少后续加工的难度。在管路系统中安装这类壳体零件时,要注意法兰端的密封面不能有磕碰划伤,螺栓紧固时要采用对角紧固的方式,保证每个螺栓的预紧力均匀,避免法兰受力不均出现翘曲;如果作为传动机构的防护壳体使用,安装时要保证筒身的中心轴线和内部传动轴的轴线重合,避免轴转动时和筒体内壁发生摩擦,造成零件磨损、功率损耗。
