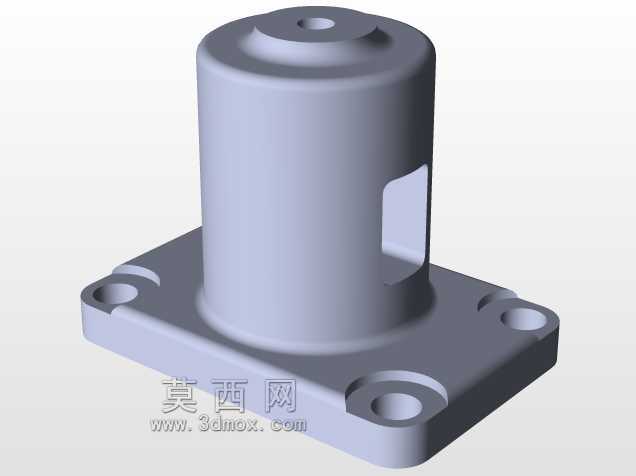

黄铜材质带法兰安装座方形开孔柱状基座

　　这款黄铜材质的带法兰安装座柱状基座，在小型流体控制回路、低压气动元件配套、精密仪器定位支撑场景中有着较为广泛的适配性，区别于常规铸铁或铝合金材质的基座，黄铜本身的自润滑特性与耐弱腐蚀属性，让它可以在无额外表面处理的情况下，直接适配有少量润滑介质接触、或是周边环境存在轻度潮湿、弱腐蚀气体的工况，减少了后期表面镀层脱落带来的维护成本。

　　从结构功能来看，主体的柱状腔体内部为贯通式设计，顶部的中心小孔是介质流通或者定位销穿装的通道，侧壁开设的方形开孔，主要用于配套方形截面的调节杆、锁止块或是管路接头的穿装，相比圆形开孔，方形开孔可以限制穿装部件的周向转动，不需要额外增加防转销结构，就能保证内部配套部件在动作过程中不会出现跟转偏移，降低了配套组件的结构复杂度。底部的方形法兰盘上均匀开设了三个安装沉孔，三个孔的位置呈非对称三角排布？不对，仔细看是法兰的三个角位置？不，实际是法兰盘的三个安装位，这种排布方式可以避免安装时出现装反的问题，同时沉孔设计可以让安装螺栓的头部完全沉入法兰盘面以下，不会突出基座表面，保证基座安装后与安装面完全贴合，不会出现螺栓头干涉其他周边部件的情况。

　　设计过程中，首先要考虑的是安装边界的适配，法兰盘的外形尺寸需要匹配配套设备的安装位开孔间距，柱状主体的外径要小于周边预留的避让空间，避免安装后与相邻部件产生磕碰。腔体的内径尺寸需要根据内部穿装的阀芯、定位轴的外径来确定配合公差，因为黄铜材质的加工切削性能较好，内孔可以做到较高的尺寸精度，与钢制或铜制的内部配件配合时，不会出现咬合卡滞的问题。侧壁的方形开孔位置，需要对应内部部件的动作行程，开孔的边缘做了微小的倒角处理，既可以去除加工毛刺，也能避免穿装部件时棱角刮伤配套零件的表面镀层。顶部的小孔与主体腔体保持较高的同轴度，保证介质流通时不会出现偏流，或是定位销穿装时出现卡滞。

　　实际选型使用时，需要注意安装面的平面度，因为法兰盘为黄铜材质，刚性相比钢制部件稍弱，如果安装面存在明显的凹凸，紧固螺栓时会导致法兰盘产生微变形，进而影响主体腔体的圆柱度，可能导致内部动作部件出现卡滞。三个安装螺栓的紧固力矩需要保持一致，避免单侧力矩过大导致基座倾斜。黄铜材质的基座不适合在过高温度的工况下使用，长期工作温度建议不超过180摄氏度，避免材质软化导致结构强度下降。另外，因为黄铜的导电性能较好，在有强电绝缘要求的场景下使用时，需要在安装面与法兰之间增加绝缘垫片，避免出现导电导通的问题。

　　从加工工艺角度来看，这款基座可以采用黄铜棒料直接车削加工主体外形与内孔，之后通过铣削加工侧壁的方形开孔与法兰盘的安装沉孔，加工过程中不需要复杂的工装夹具，普通数控车床搭配三轴铣床就可以完成全部加工工序，加工成本较低，适合小批量定制生产。如果是用于有密封要求的场景，主体腔体的内孔表面粗糙度可以控制在Ra1.6以下，法兰安装面的粗糙度控制在Ra3.2以下，就可以满足常规的静密封要求，不需要额外的研磨工序。
