二氧化碳处理用立式列管装置结构设计

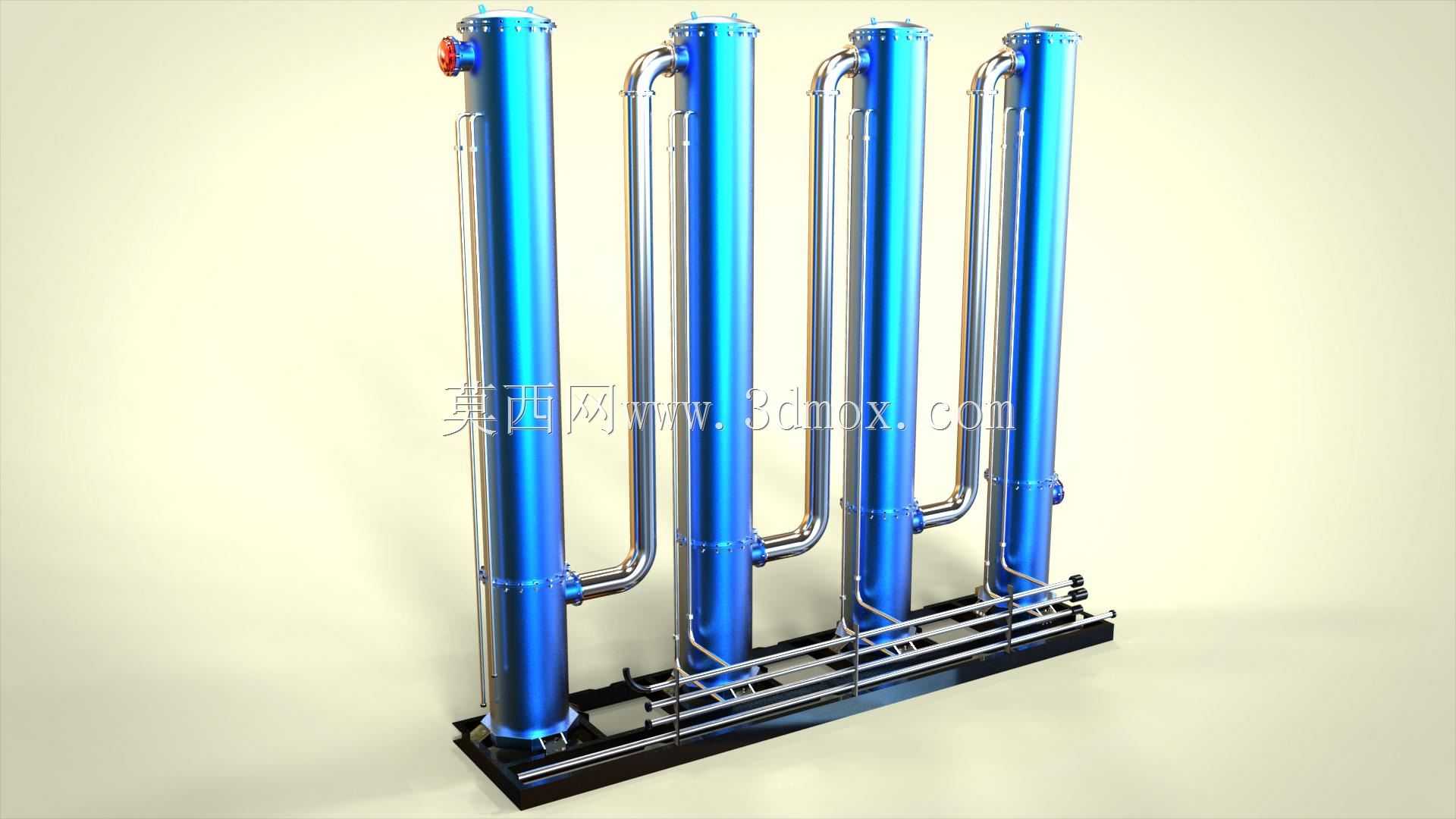

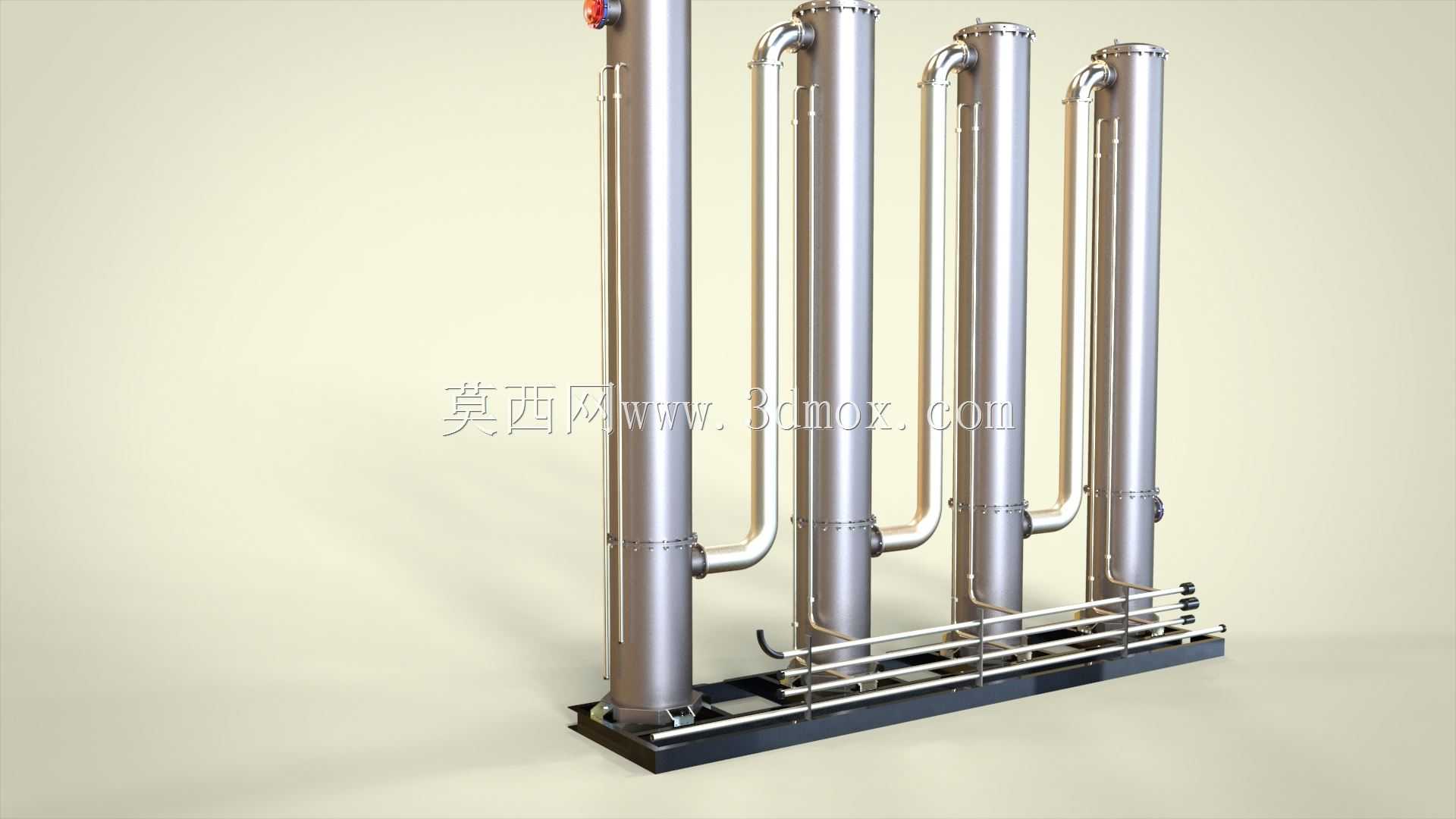

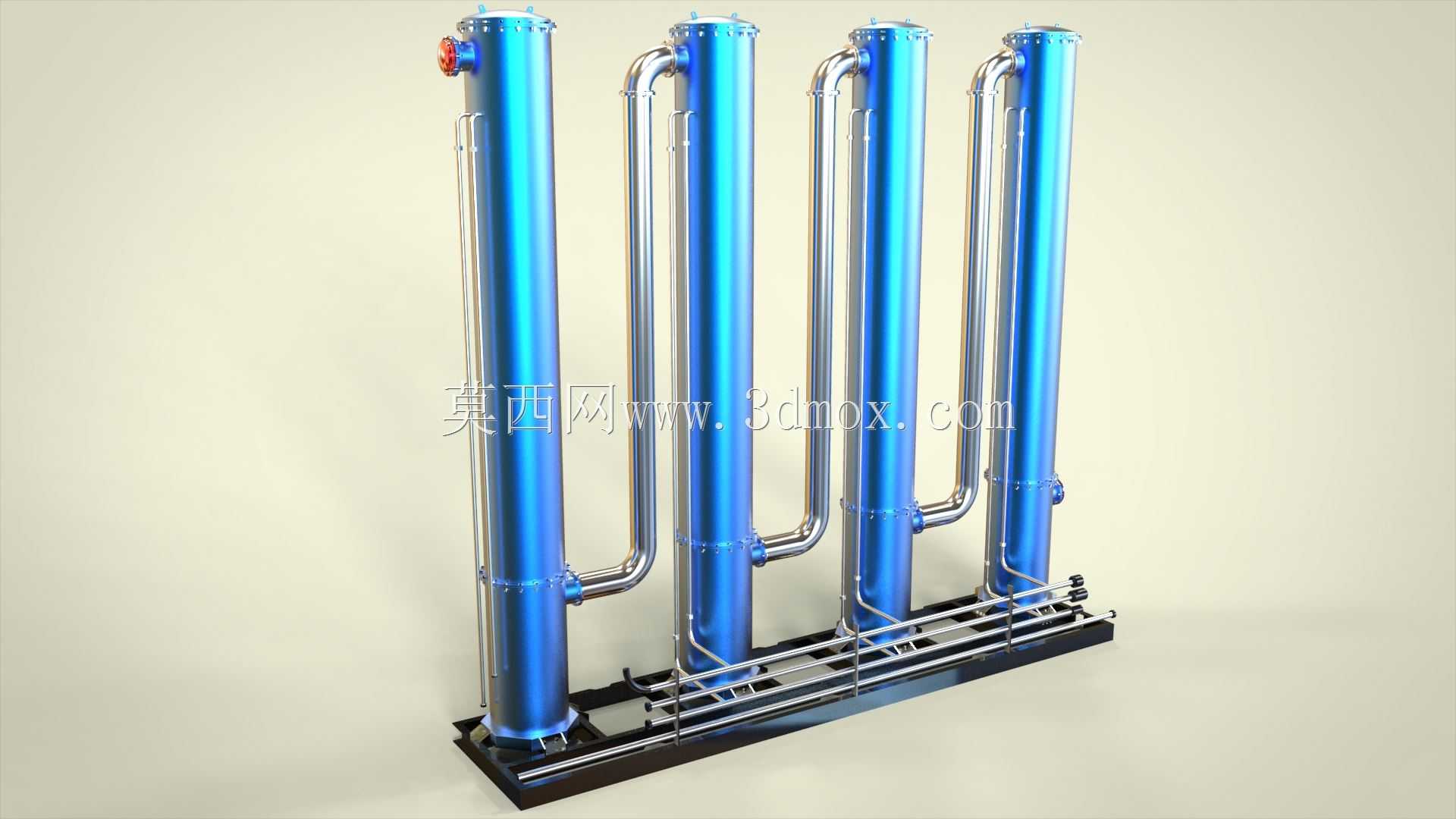

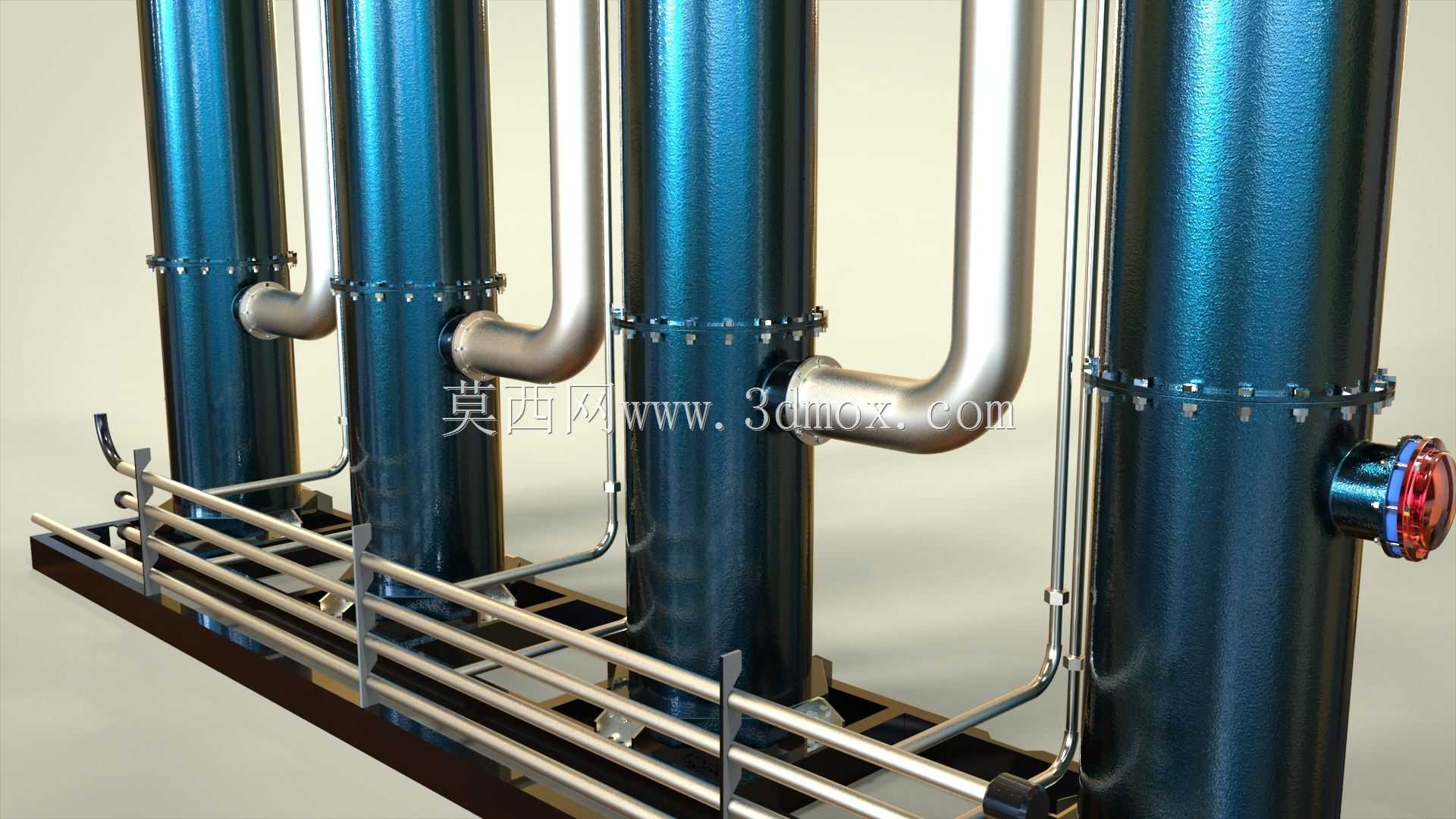

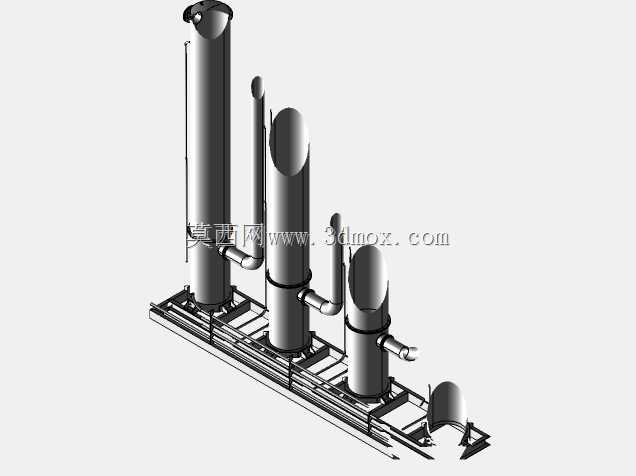

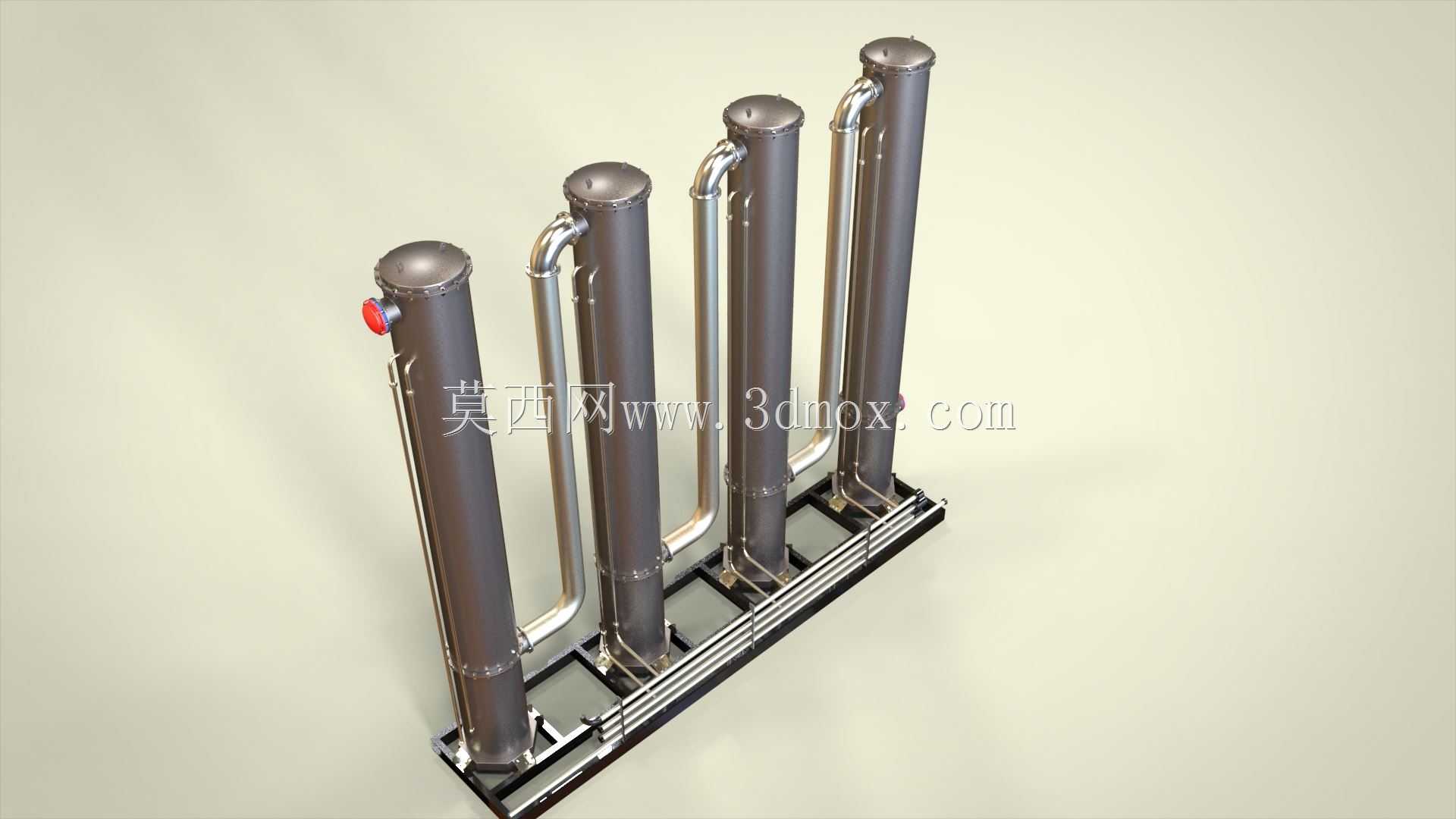

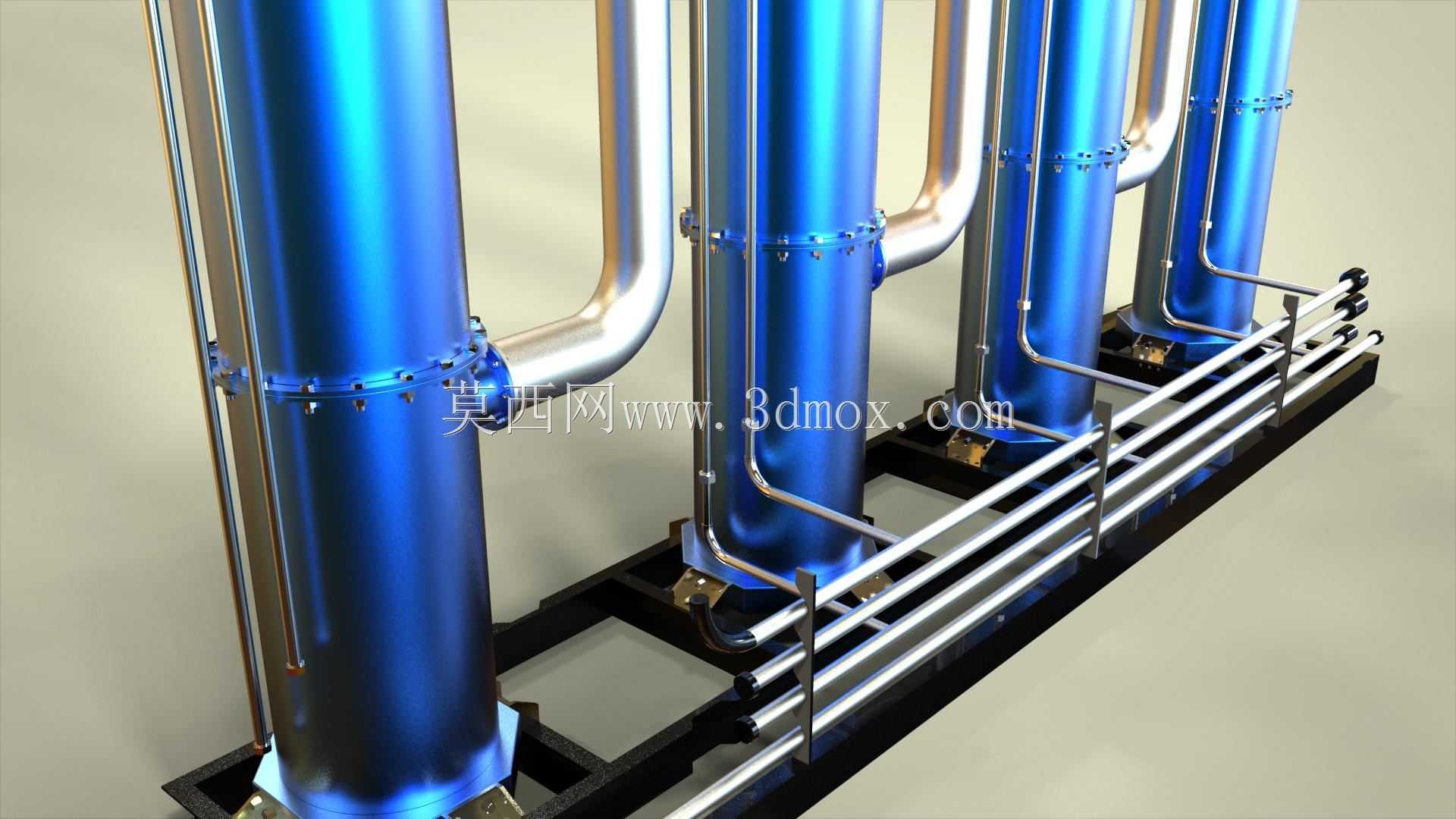

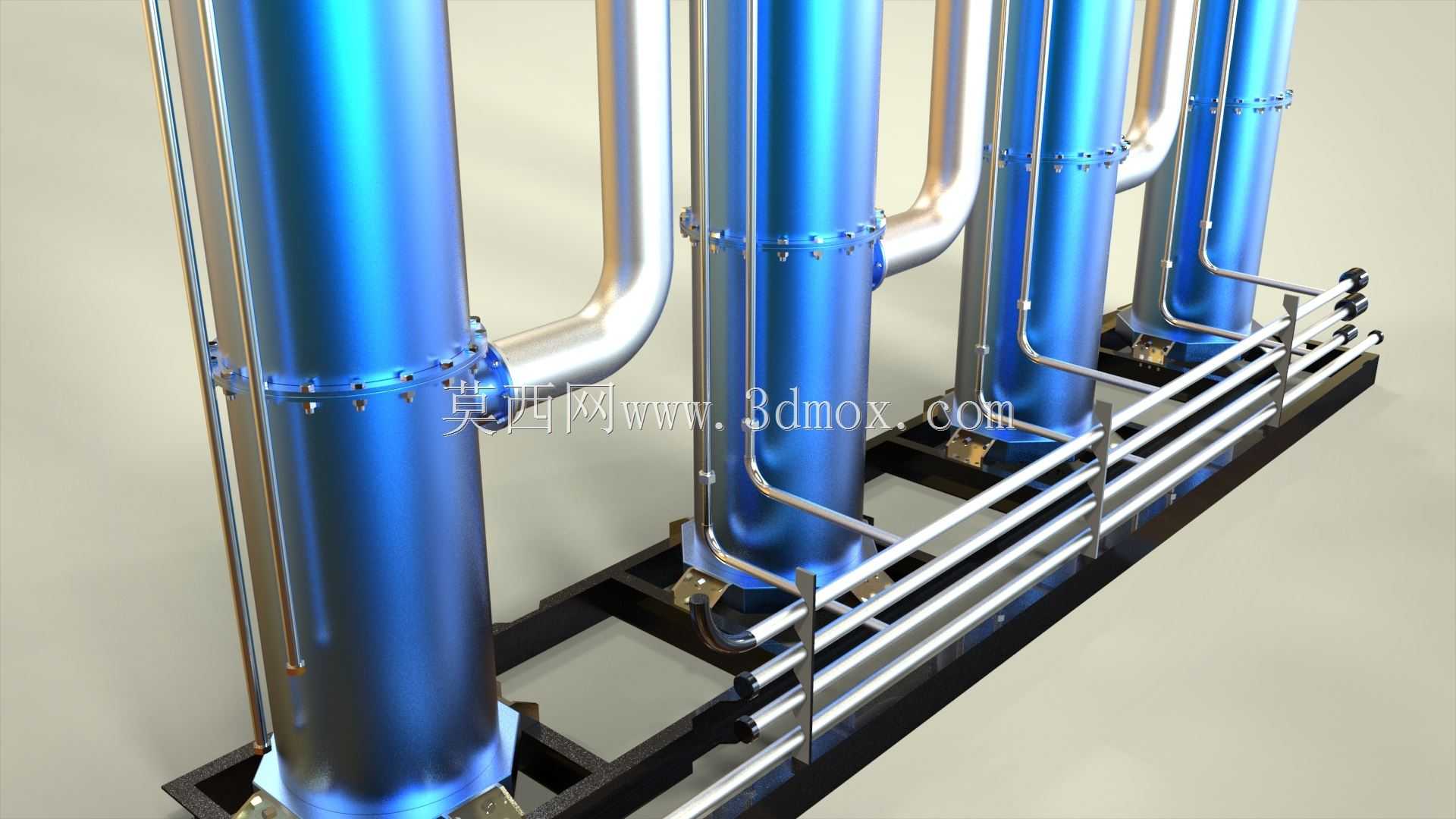

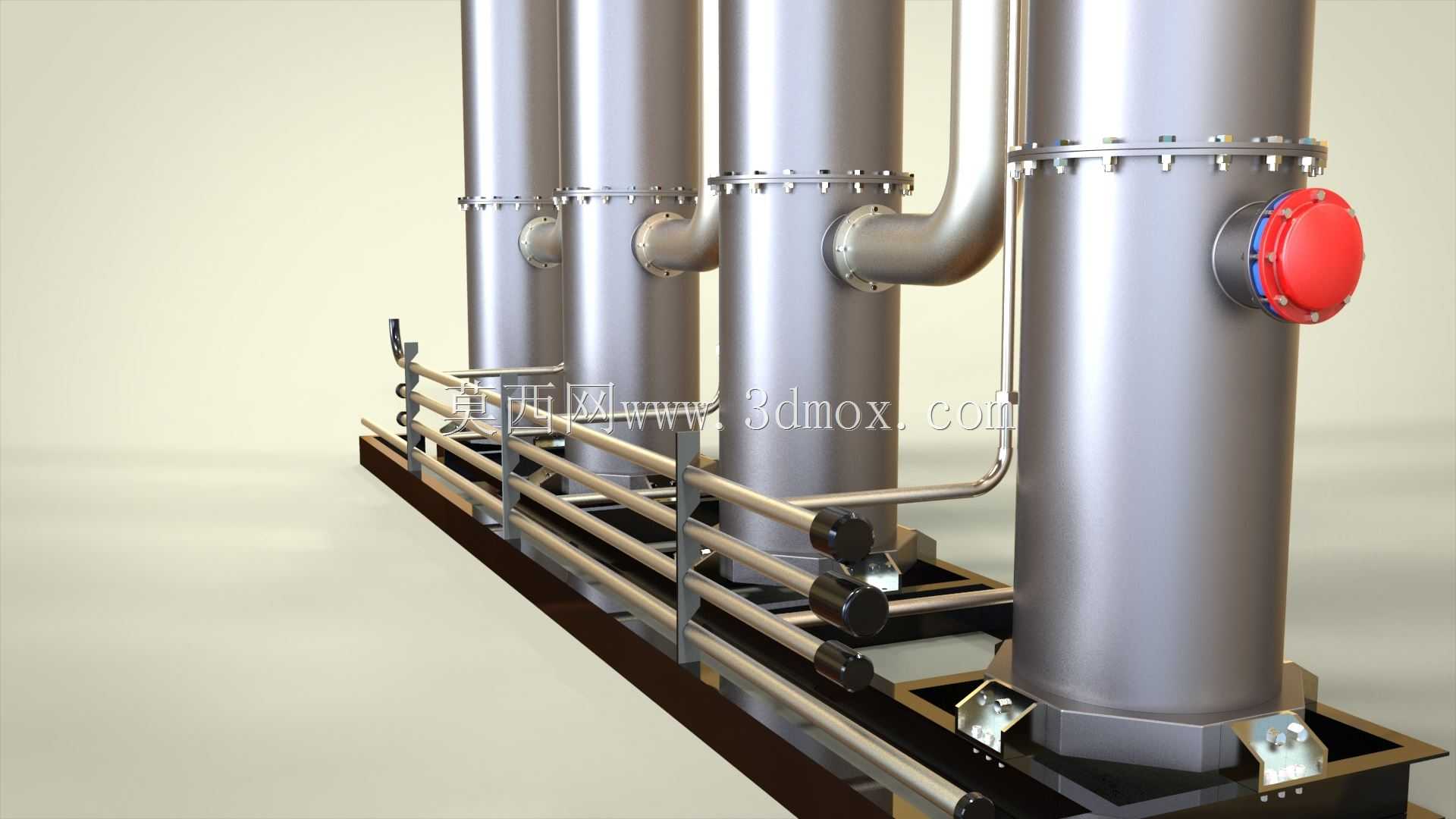

这套立式多罐体并联装置，主要面向工业气源净化环节的二氧化碳提纯、预处理工段，常见于食品级二氧化碳制备、工业尾气碳捕集、发酵气回收等场景，作为整套碳处理流程的核心分离单元，承担原料气的杂质过滤、气液分离、介质吸附等工序，可根据前端气源的杂质组分差异，在罐体内填充对应吸附填料、过滤滤芯，适配不同工况的处理精度要求。从结构设计逻辑来看，整体采用撬装集成式布局，四支等径立式承压罐体沿底座长度方向等距排布，罐体间通过弯制不锈钢管路实现串联或并联流道设计，管路走向沿罐体侧部排布，预留足够的安装操作空间，避免后期维护时出现管路干涉问题。底座采用型钢焊接框架结构，底部设置统一的安装固定孔位，可直接通过膨胀螺栓固定于车间硬化地面，无需额外浇筑复杂设备基础，大幅缩短现场安装的施工周期。罐体顶部设置排气接口与压力表安装位，侧部管路预留取样阀、排污阀的安装接口，底部设置排污口与支座连接结构，所有管路的转弯处均采用大曲率半径弯管，降低气体输送过程中的沿程阻力，减少流道内的积液死角。设计过程中严格遵循1:1实际设备的配合尺寸，罐体与管路的连接法兰、管接头规格均匹配行业通用标准件参数，相邻罐体的中心距经过反复校核，既保证管路连接的最小长度要求，也预留出单人操作的维护通道，撬装底座的宽度控制在常规车间通道的通行尺寸范围内，方便设备整体转运与进场就位。从实际使用角度出发，这套结构的流道设计可实现多罐体分级处理，原料气从底部管路进入首支罐体后，依次经过后续罐体的处理单元，最终从末端罐体顶部输出达标气体，每支罐体可独立切断进行填料更换或检修，不影响整套装置的其他单元运行，适配连续化生产的工况需求。罐体外部未设置额外保温层结构，可根据现场使用环境温度，在建模基础上额外添加保温层包覆结构，配套的管架、管卡均采用快装式设计，方便后期拆装维护，底部排污管路统一汇总至底座侧部的排污总管，无需现场额外接驳分散排污管线，整体集成度完全匹配中小型碳处理站点的设备布置要求。
