液压系统用LENZ机油滤清器与加油口呼吸器

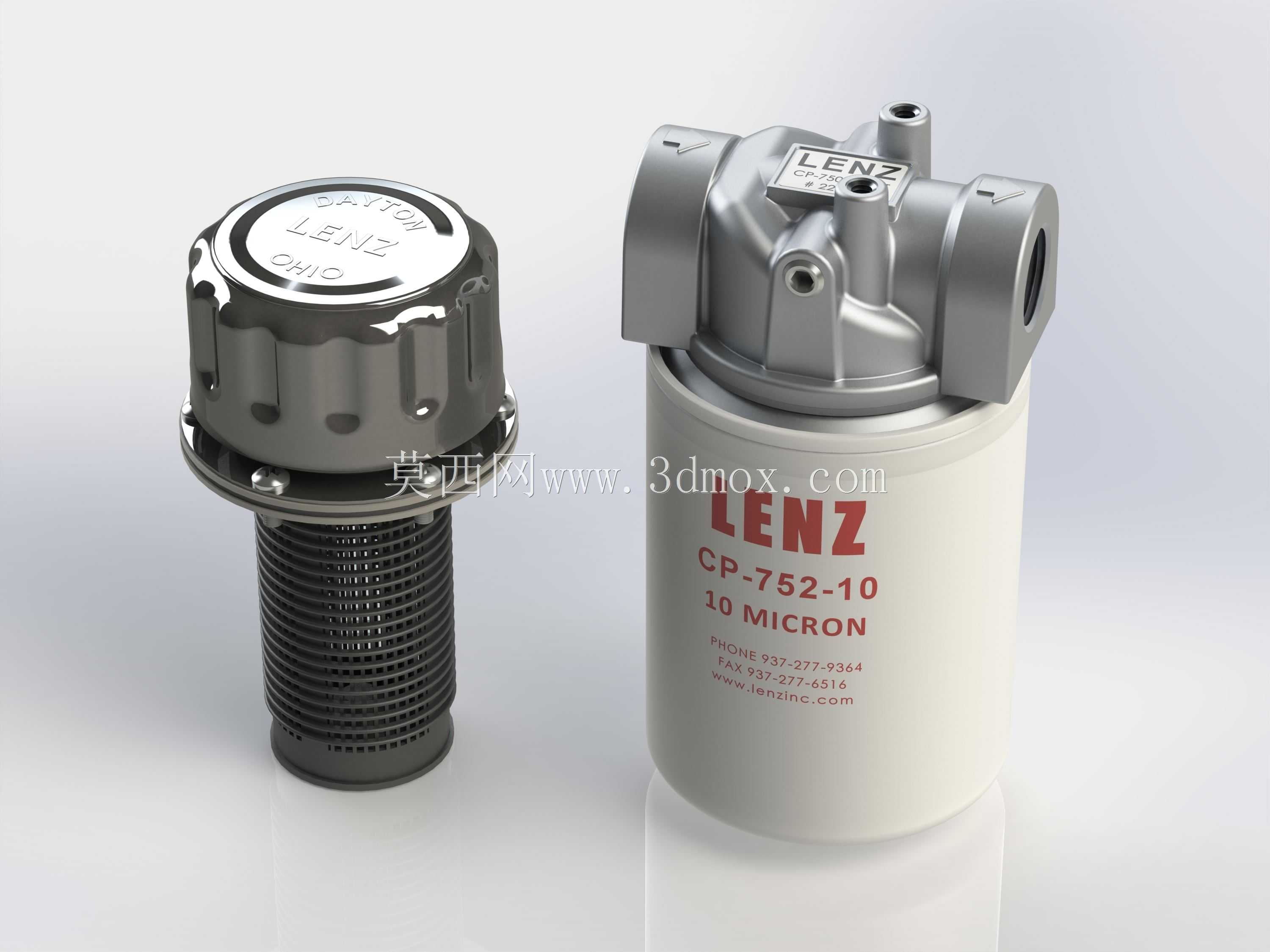

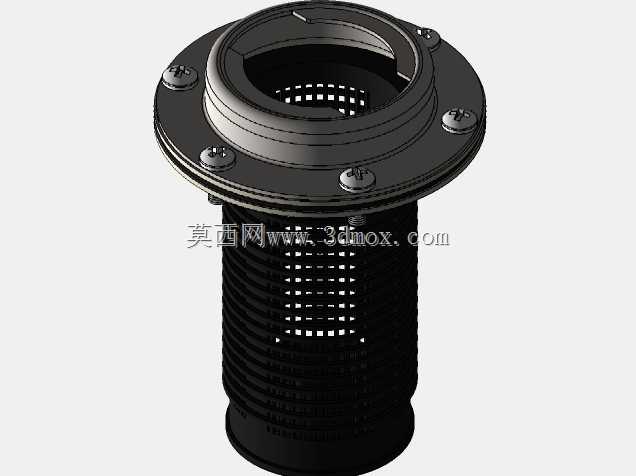

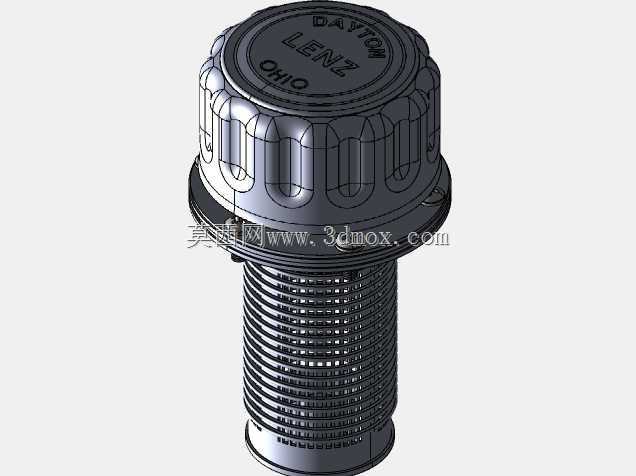

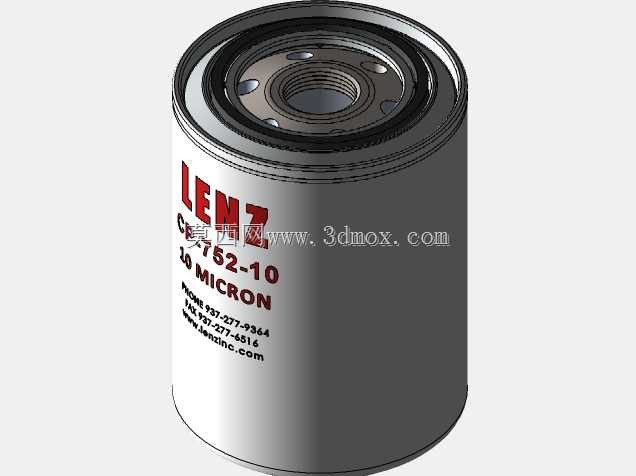

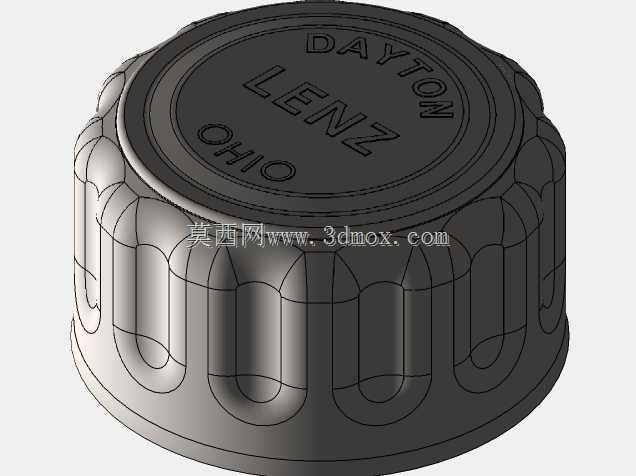

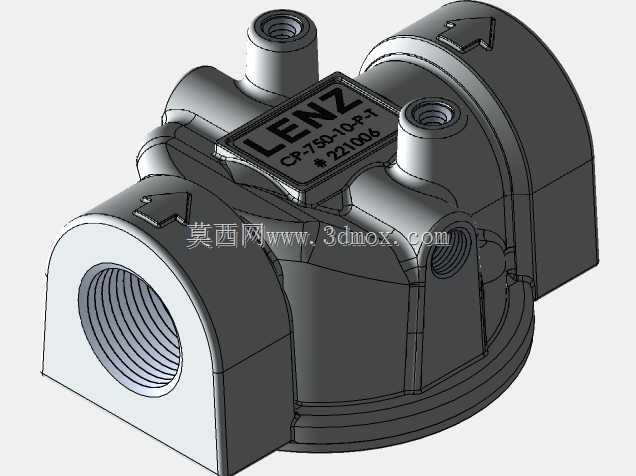

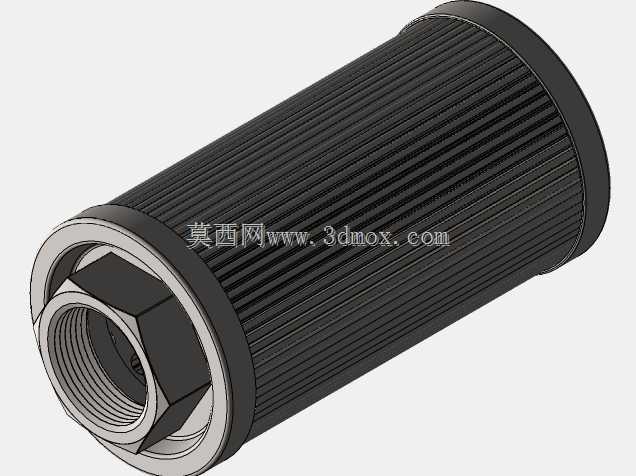

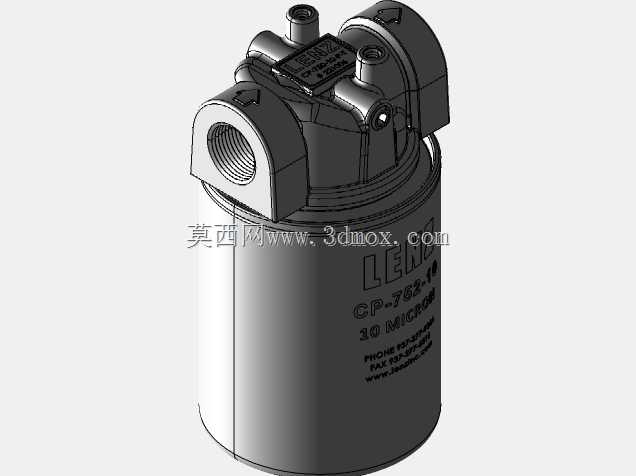

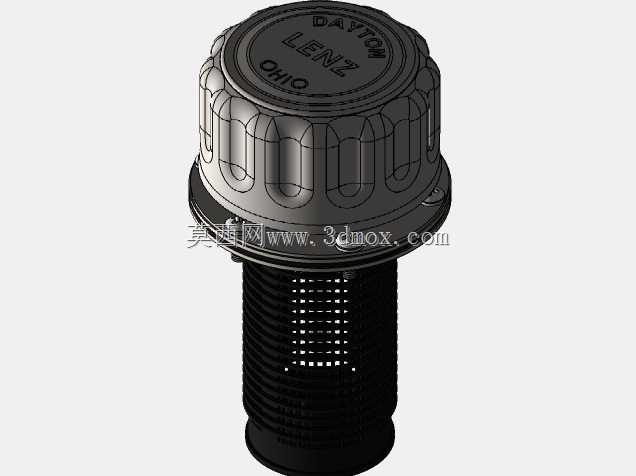

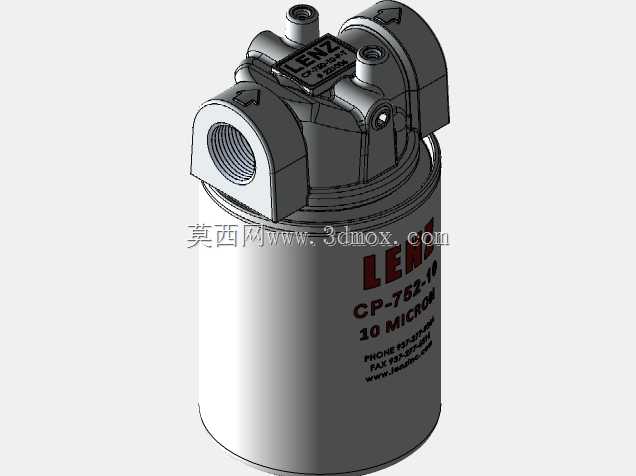

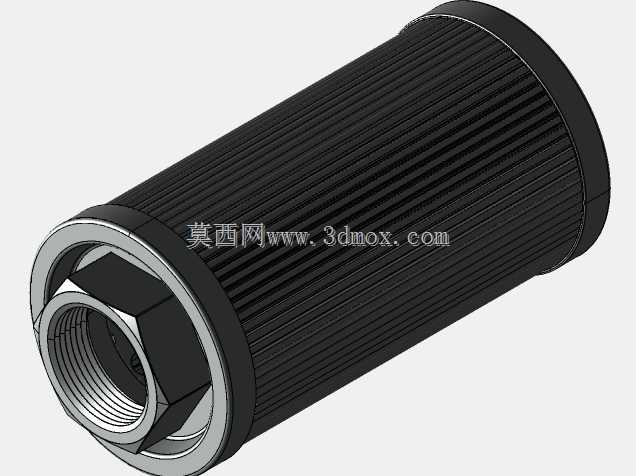

在各类液压传动系统的实际运维与设计选型过程中，油液清洁度直接决定了泵、阀、油缸等核心元件的使用寿命，这套滤油组件包含回油/压力管路用旋装滤清器以及油箱加油口呼吸器两类核心部件，覆盖液压系统油液过滤与油箱通气防护两大核心需求。先看管路安装的旋装式滤清器，其滤头采用压铸铝合金材质，表面做硬质阳极氧化处理，兼顾耐压强度与抗腐蚀能力，滤头两侧预留标准内螺纹油口，可直接对接液压管路，无需额外过渡接头，滤头内部集成旁通阀结构，当滤芯因杂质堵塞导致压差超过设定阈值时，旁通阀自动开启，避免系统出现供油不足引发的元件气蚀或动作失稳。下部滤罐采用10微米精度的玻纤复合滤材，外层包裹高强度冲孔护网，可承受系统工作压力下的油液冲击，不会出现滤材变形破损的问题，滤罐与滤头采用旋装式密封结构，更换滤芯时只需拧下旧滤罐，更换新件即可，日常维护操作便捷，无需拆解管路接头。配套的加油口呼吸器安装在液压油箱顶部，采用插入式安装结构，上部端盖为锌合金压铸成型，表面标注品牌与注意事项，端盖自带防滑滚花结构，无需专用工具即可手动拧开进行油液加注，下部插入油箱的部分集成多层金属编织滤网，可在加注新油时拦截大颗粒杂质，同时呼吸器的通气通道内置防水透气膜，既可以平衡油箱内部与外界大气的压力差，避免油箱因液位变化出现吸瘪或鼓胀，又能阻挡外界环境中的粉尘、水汽进入油箱内部，减少油液污染的概率。从安装边界来看，旋装滤清器的轴向安装尺寸需预留滤罐拆卸的操作空间，底部距离安装面至少保留一个滤罐长度的操作距离，方便后期更换滤芯时的拧动操作，滤头的安装孔位采用标准跨距设计，可直接固定在泵站的安装支架或者阀台面板上；加油口呼吸器的插入深度根据油箱顶板的厚度做适配设计，下端滤网不会触及油箱内部的液位上限，避免加油时出现油液倒灌堵塞通气孔的问题。在实际工程应用中，这类滤油组件广泛用于中小型液压站、工程机械液压系统、机床液压传动单元等场景，选型时需要根据系统的额定流量匹配对应通流能力的滤清器型号，呼吸器的通气量则要匹配系统最大流量下的油箱液位变化速率，避免通气阻力过大导致油箱压力异常。建模过程中对滤头的内部流道做了等比例还原，旁通阀的安装位置、密封结构都做了细节呈现，滤材的褶皱结构、护网的冲孔排布都按照实物参数建模，可直接用于液压系统的管路布局干涉检查、泵站三维装配演示，也可作为滤油元件选型时的尺寸参考依据，帮助设计人员提前确认安装空间，避免现场安装时出现管路干涉、操作空间不足的问题。
