带轴斜齿圆柱齿轮传动零件设计

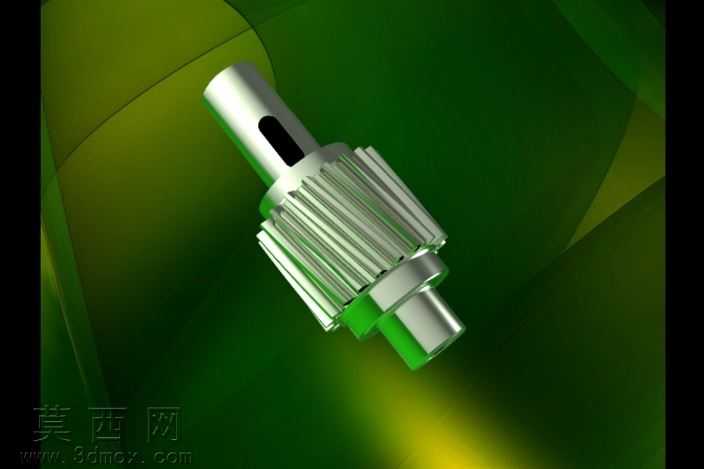

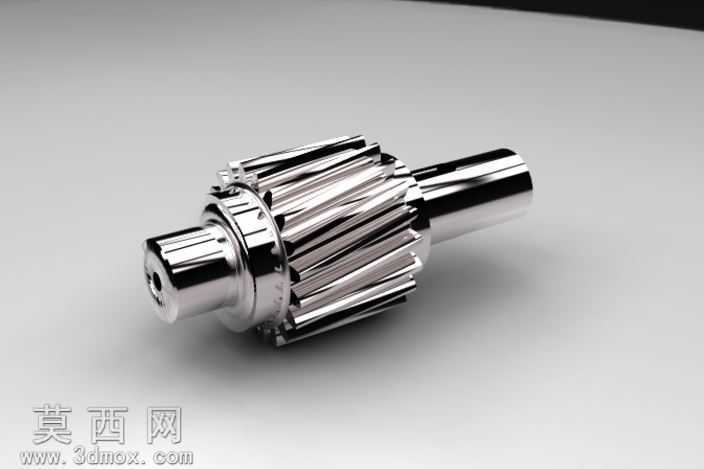

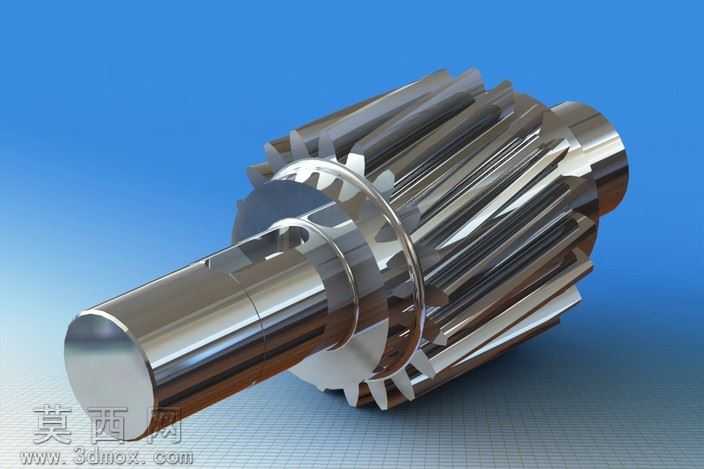

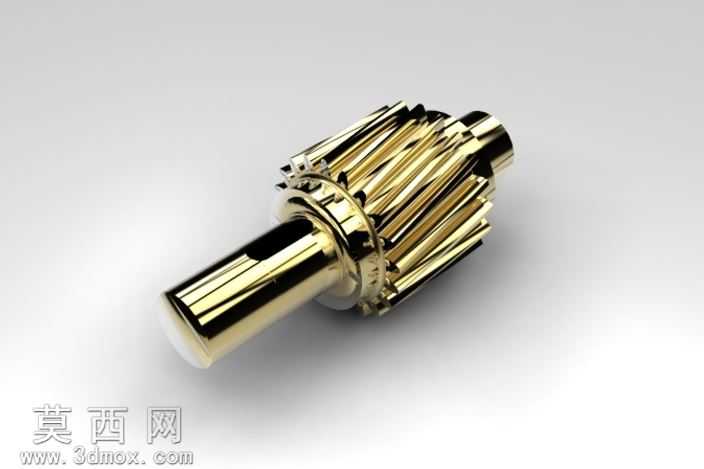

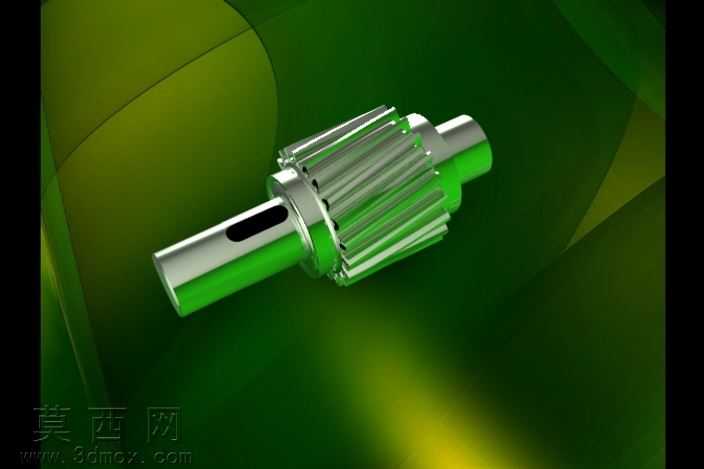

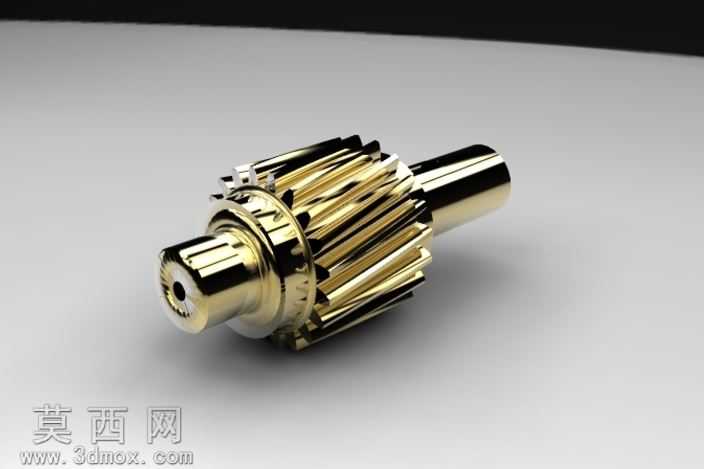

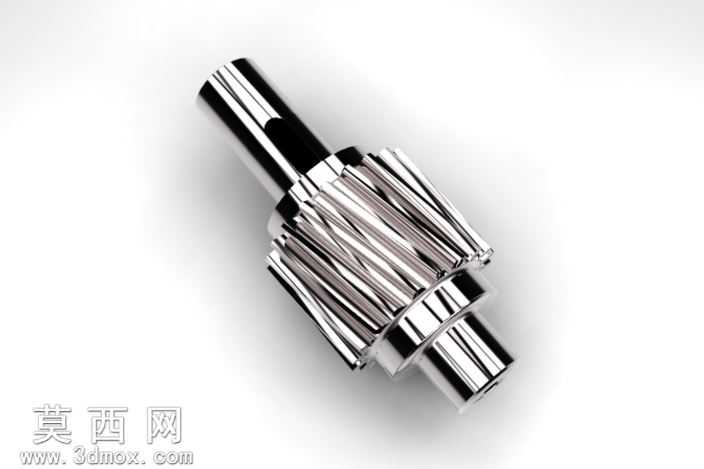

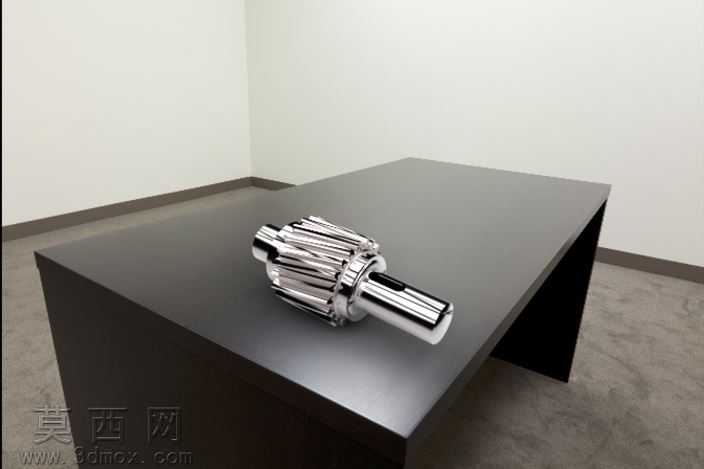

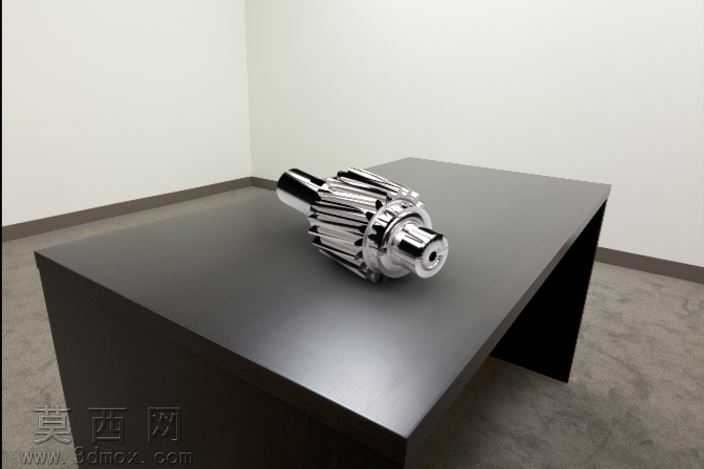

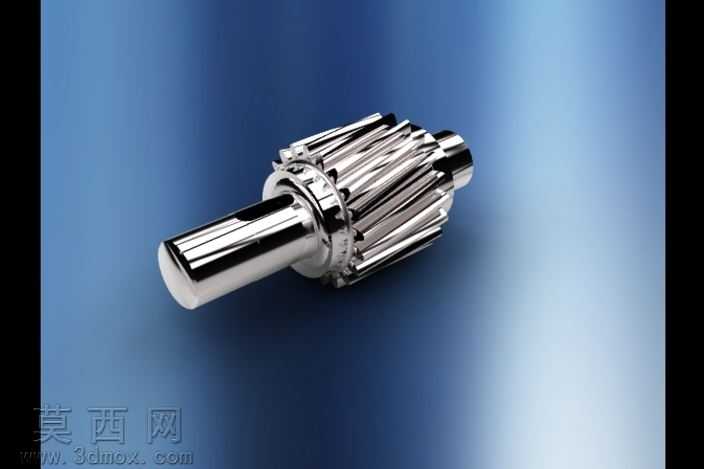

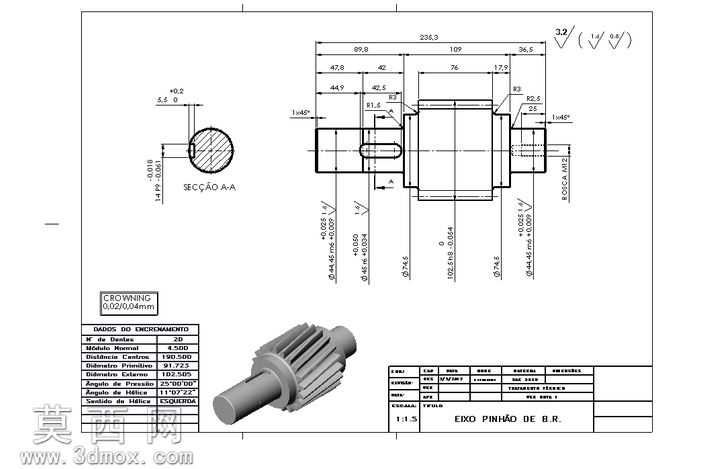

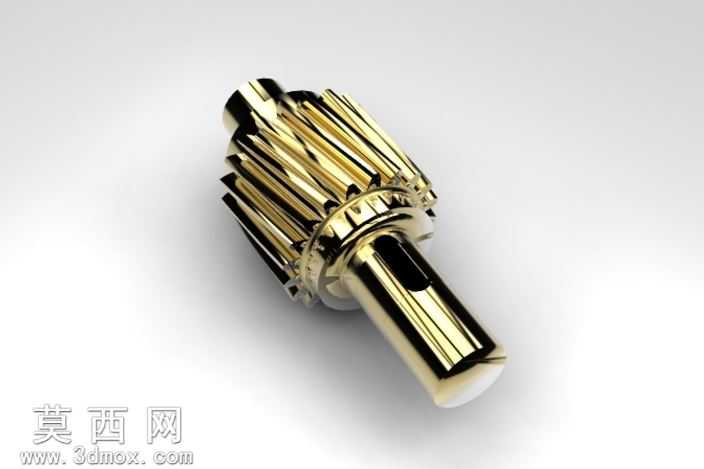

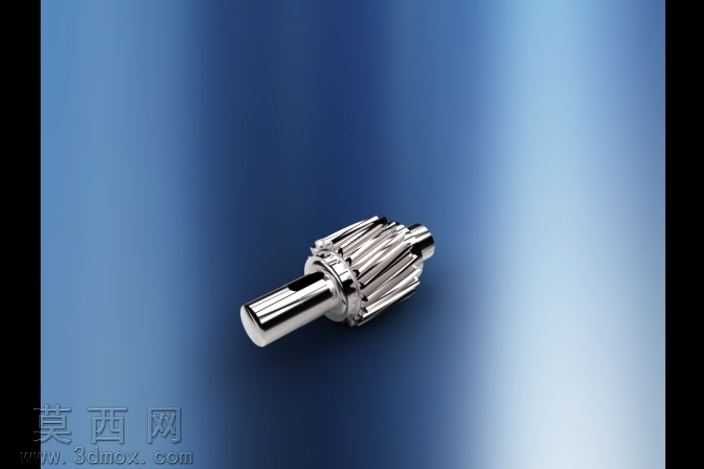

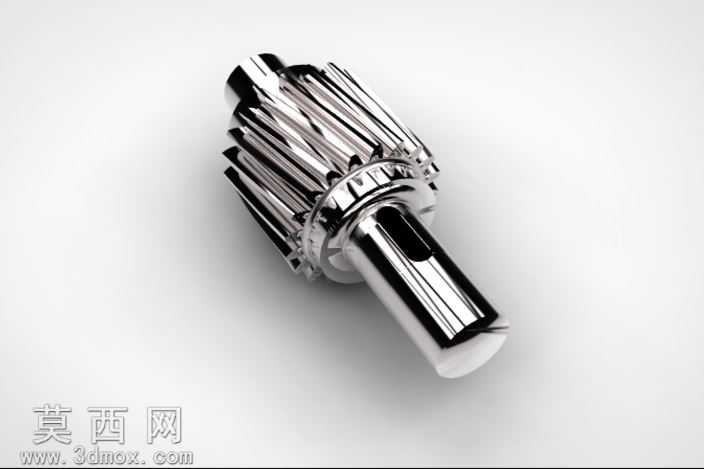

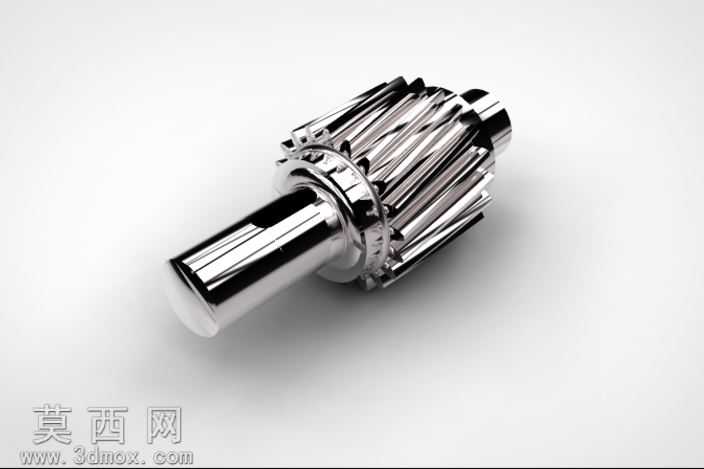

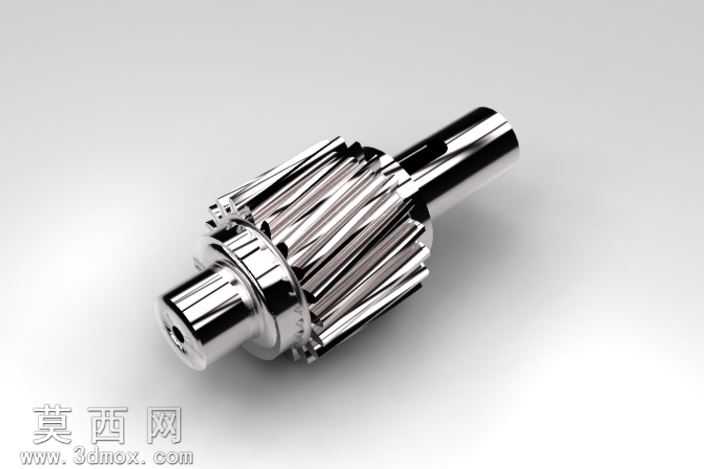

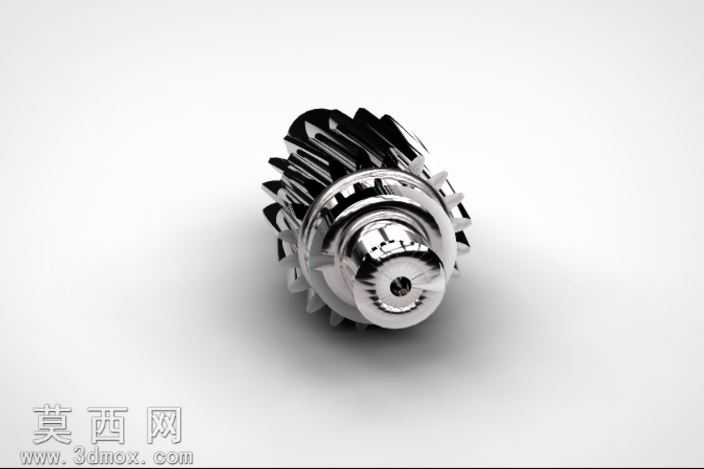

本作品为集成式斜齿圆柱齿轮轴三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的参数化设计思路，首先确定齿轮轴的核心传动参数，根据传动比、载荷工况匹配模数、齿数、螺旋角、压力角等核心齿形参数，再通过参数驱动生成渐开线齿廓曲线，通过螺旋扫描生成斜齿的完整齿形结构，保证齿面啮合精度符合传动设计要求。建模过程中对轴段结构进行了精细化设计，依次划分出轴承安装轴段、齿轮承载轴段、轴端定位轴段，各轴段之间设置符合加工工艺要求的过渡圆角，避免应力集中问题，同时在齿轮与轴身衔接位置设计了定位挡肩结构，用于装配时的轴向定位，保证齿轮与配套轴承、传动件的装配同轴度。材质渲染阶段采用金属合金钢材质效果，对齿面、轴身加工面分别设置不同的粗糙度参数，齿面呈现高精度磨削后的亮面金属质感，轴身非配合面呈现精车后的亚光金属质感，通过环境光遮蔽、全局光照渲染效果，清晰展现齿轮轴的结构细节：斜齿的螺旋走向均匀流畅，齿顶、齿根的过渡曲面顺滑无棱角，各轴段的同轴度关系直观明确，轴端的倒角结构清晰可见。设计过程中充分考虑了零件的加工工艺性与装配可行性，齿形部分的参数完全符合渐开线圆柱齿轮的精度标准，可直接用于后续的工程图生成、数控加工编程或者虚拟装配仿真，轴段的直径、长度尺寸均按照轴类零件的设计规范匹配公差要求，挡肩的高度、圆角参数均满足轴承安装的定位标准，整体结构无冗余设计，在保证传动强度的前提下尽可能优化了零件的重量分布，降低转动过程中的动不平衡量。该齿轮轴作为机械传动系统中的核心零件，可用于减速机、变速器等传动设备的动力传递场景，斜齿结构相比直齿具备更大的啮合重合度，传动过程更平稳、承载能力更强，建模时严格控制了齿形的螺旋角误差，保证啮合时的齿面接触面积均匀，避免偏载问题，同时对轴的刚度进行了结构优化，在承载最大的齿轮安装轴段保证足够的轴径尺寸，提升轴的抗弯扭能力，减少传动过程中的变形量，保证长期运行的传动精度。
