盐水井浮控进水组装阀结构设计

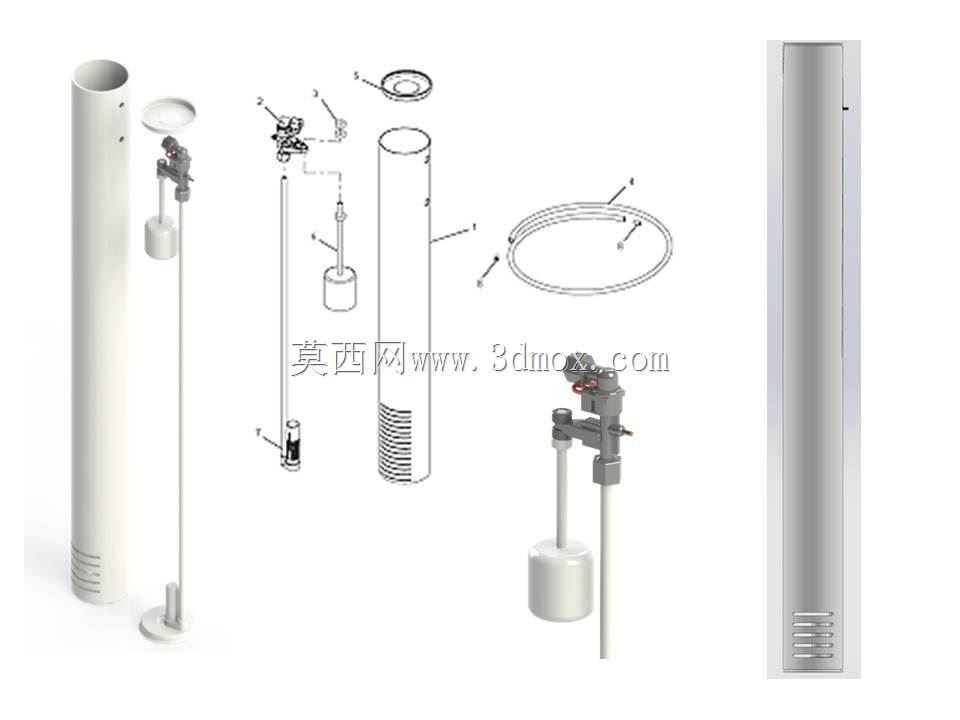

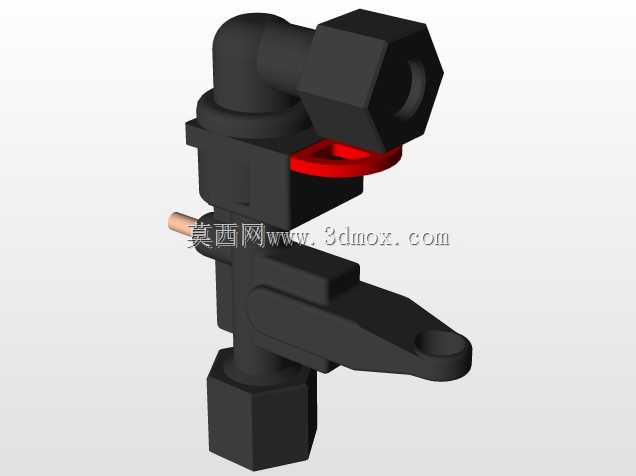

这套阀组主要配套地下盐水井、盐溶液储液井使用，核心作用是控制井内补液管路的通断，维持井内盐溶液液位稳定，避免补液过量溢出或者液位过低影响后续取液工序。从结构拆解来看，整套组件包含竖向导杆、浮球感应单元、密封阀芯、进水接头、井管适配固定环几个核心部分，浮球套在竖向导杆上可随液位上下滑动，当液位上升到设定阈值时，浮球抬升触发内部杠杆机构，带动阀芯压紧进水口密封面切断补液通路；液位下降到下限位置时，浮球随液位下落，杠杆机构复位带动阀芯离开密封面，补液管路重新导通开始进液，整个控制过程完全依靠液位浮力驱动，不需要额外接电或者外接控制信号，适配盐溶液这类有一定腐蚀性的储液场景，结构可靠性远高于电控液位阀。设计阶段首先考虑的是井内安装的边界限制，配套的井管为竖向圆柱结构，阀组整体沿井管轴向布置，进水端从井管侧壁接入，导杆长度匹配井内有效液位波动区间，固定环采用卡接结构适配井管内径，不需要在井壁额外打孔焊接，安装时直接从井口放入调整到对应高度即可，后期维护拆换也不需要破坏井体结构。密封件选用耐盐蚀的弹性材质，阀芯过流部分做了流道顺滑处理，避免盐结晶在密封面堆积造成关闭不严的问题，浮球采用中空密封结构，外壁做了防盐蚀涂层，长期浸泡在盐溶液中也不会出现渗漏增重导致液位控制失准的问题。导杆表面做了低粗糙度处理，减少浮球上下滑动的卡滞风险，所有外露金属件都做了防腐处理，适配高盐度潮湿的井内工作环境。实际应用中这类阀组常配套在盐水制备井、工业盐溶液储供系统、软化水设备的盐箱组件中，相比普通民用浮球阀，其结构强度更高，抗腐蚀性能更好，液位控制的行程区间可以根据井深调整，适配不同深度的盐水井安装需求，安装时需要注意导杆的垂直度，避免浮球滑动过程中蹭到井壁，进水端的接头要和补液管路做可靠密封，防止接口处漏液影响液位控制精度。
