手柄驱动对夹式蝶阀结构设计

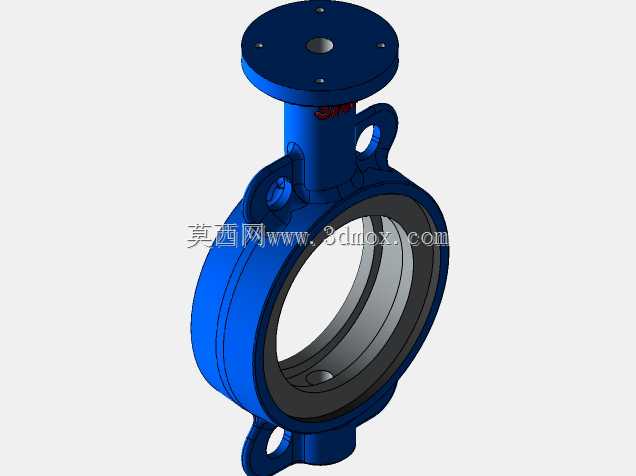

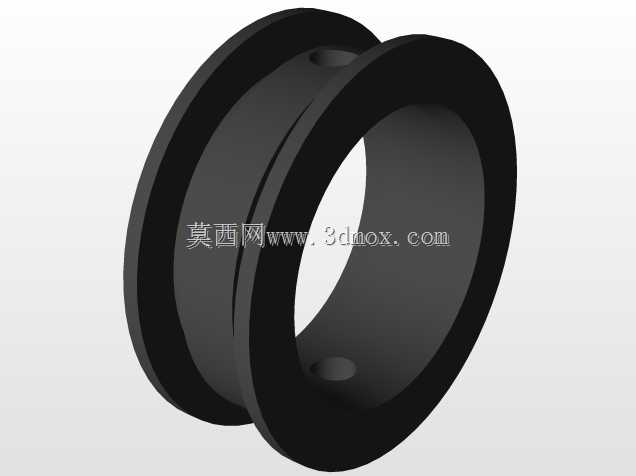

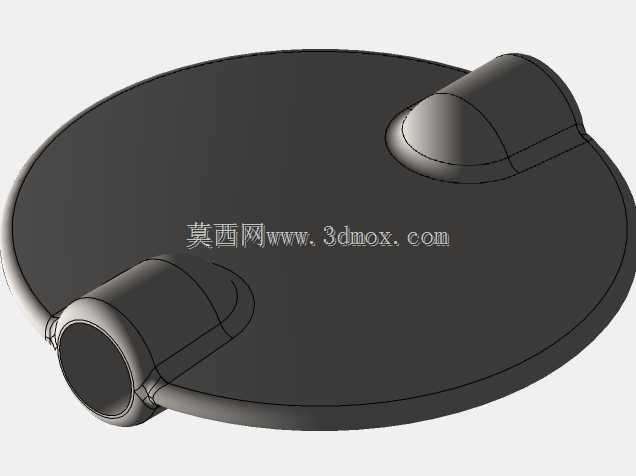

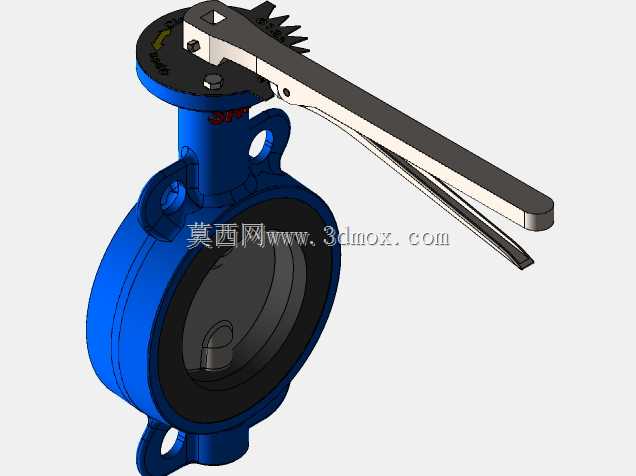

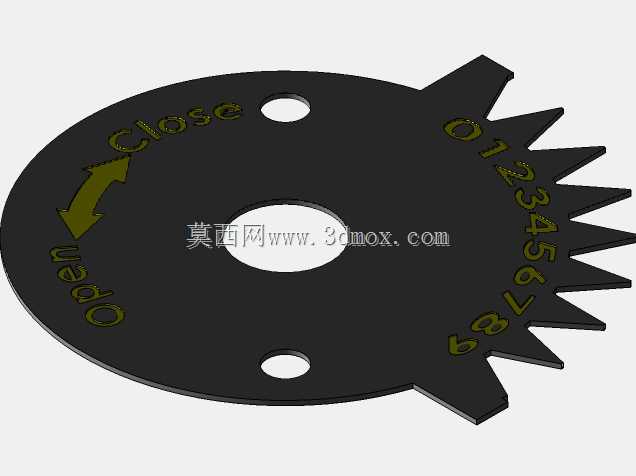

这款对夹式手动蝶阀的三维结构，完全围绕民用给排水、暖通循环水、普通化工低压流体输送场景的实际需求搭建，日常工况下主要承担管路通断、流量调节的核心作用，相比同通径的闸阀、截止阀，结构长度更短，安装占用空间更小，适合排布紧凑的管廊、设备夹层内的管路布设。从结构设计逻辑来看，采用手柄带齿槽锁位的结构，扳动手柄时直接带动阀杆转动，阀杆与蝶板采用扁方配合传递扭矩，无需额外的转接连接件，传动路径短，操作力矩小，齿槽锁位结构可以让蝶板在0-90度范围内任意角度锁定，匹配不同开度的流量调节需求，避免运行中受流体冲击出现手柄移位、开度变化的问题。阀体采用一体式铸造结构，两端无自带法兰，安装时直接夹在管路两端的配对法兰之间，依靠法兰螺栓的夹紧力实现密封固定，这种结构大幅压缩了阀门自身的轴向尺寸，同通径下轴向长度仅为法兰式蝶阀的三分之一左右，重量也能降低40%以上，非常适合老旧管路改造、空间受限的安装场景。密封结构采用阀座内嵌橡胶圈的设计，橡胶圈直接包覆在阀体流道内壁，蝶板转动时与橡胶圈过盈配合实现截断密封，低压工况下零泄漏，同时橡胶材质的阀座可以适配一定的管路安装错位，降低对管路法兰同轴度的安装要求，减少现场安装的调整工作量。建模过程中对安装边界做了完整还原：阀体上下的定位凸台尺寸、手柄转动的全行程空间、阀杆顶部的连接尺寸都按照实际安装干涉要求做了校验，确保现场安装时手柄转动不会与周边管路、支架发生碰撞，两端的对夹定位止口尺寸匹配常规国标法兰的密封面尺寸，不需要额外定制配对法兰，直接适配市面通用的标准法兰配件。蝶板采用流线型弧面设计，全开状态下流阻系数仅为0.2左右，远低于同通径截止阀的流阻，流体通过时压力损失小，适合大流量、低扬程的流体输送场景，减少管路系统的动力损耗。阀杆与阀体的配合部位设置了轴封结构，防止流体从阀杆位置外漏，轴封采用常规O型圈密封，结构简单，后期维护更换配件成本低，不需要整体拆解阀门就能完成密封件的更换。
