锥形转鼓式粉体混合搅拌设备结构

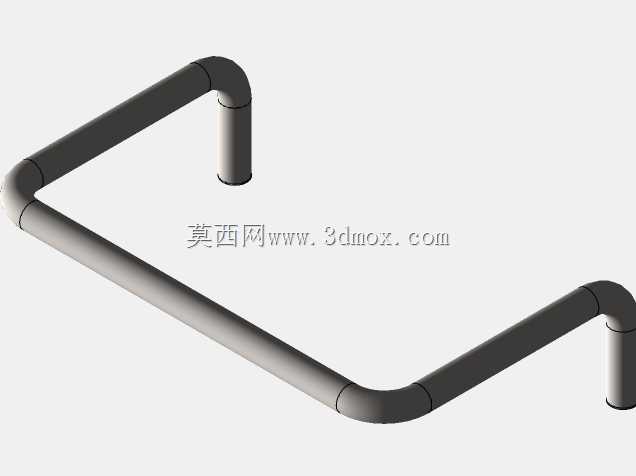

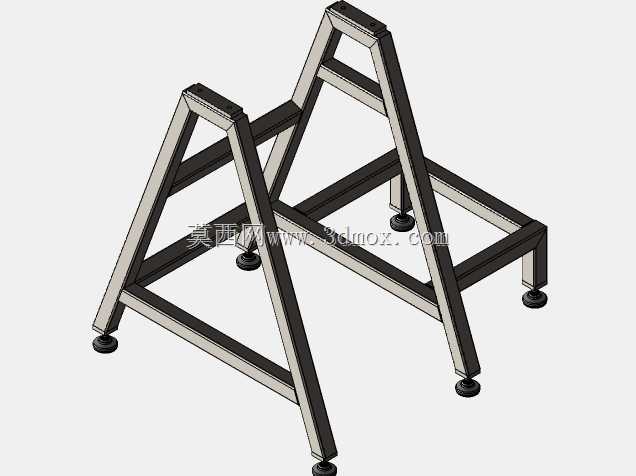

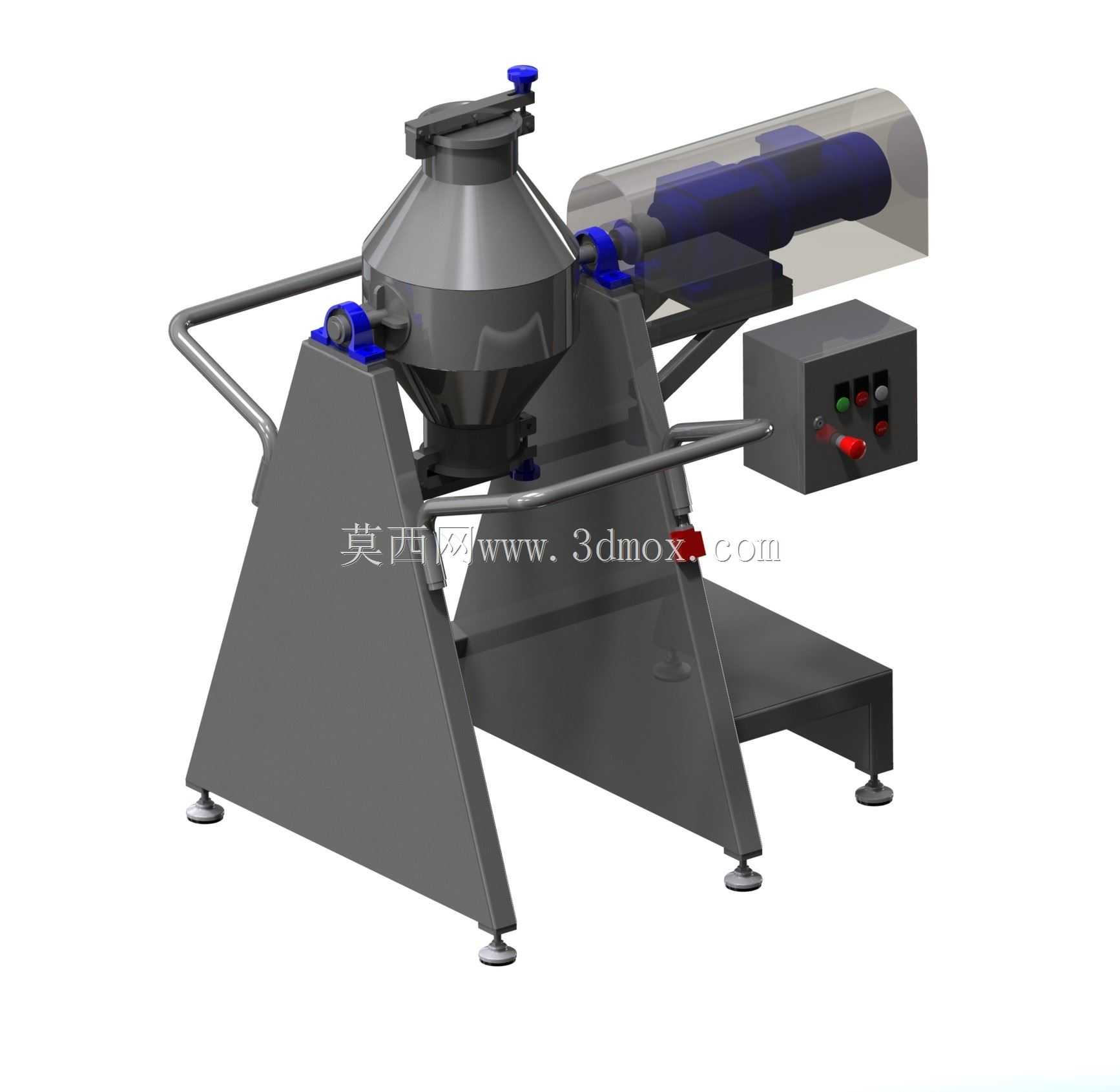

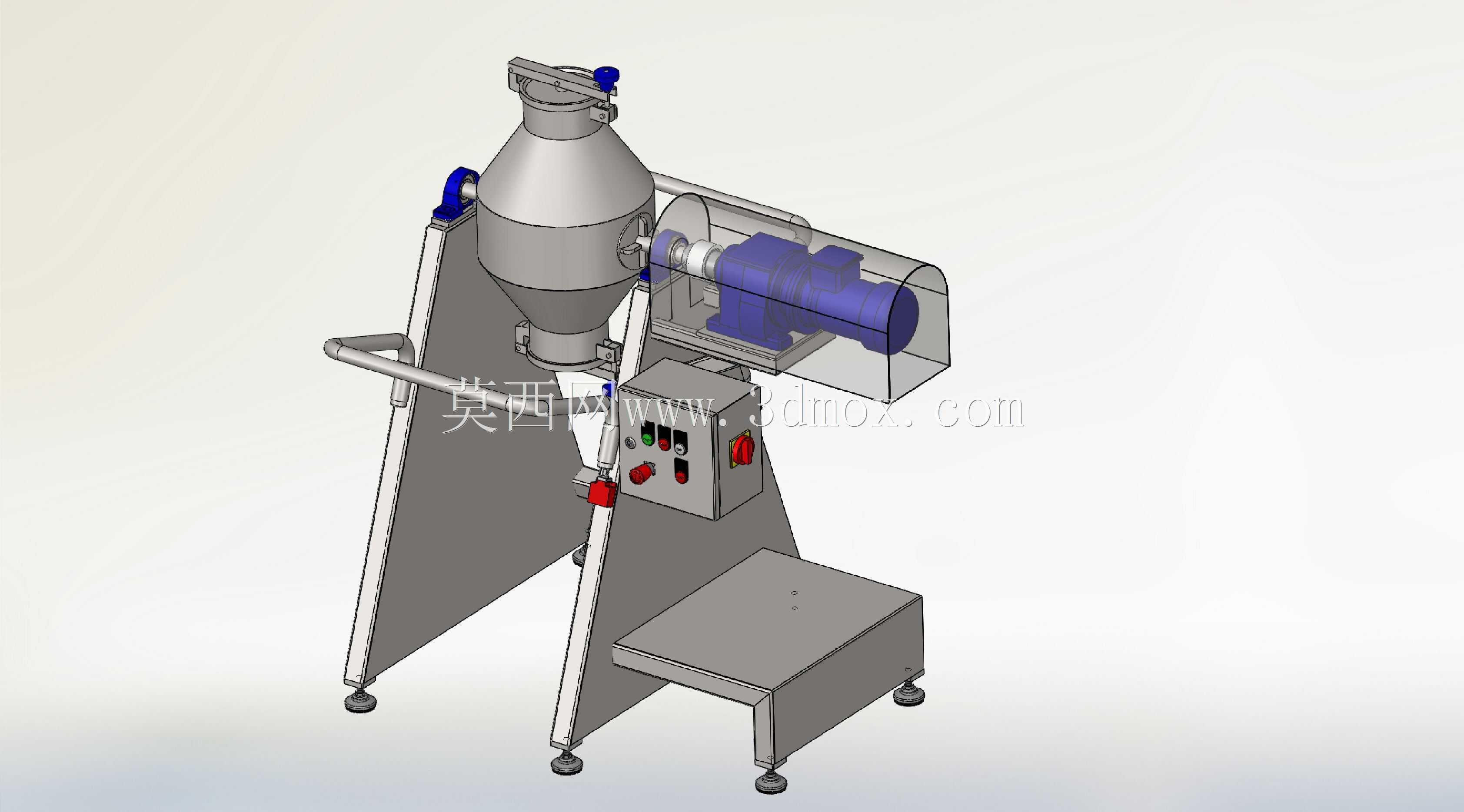

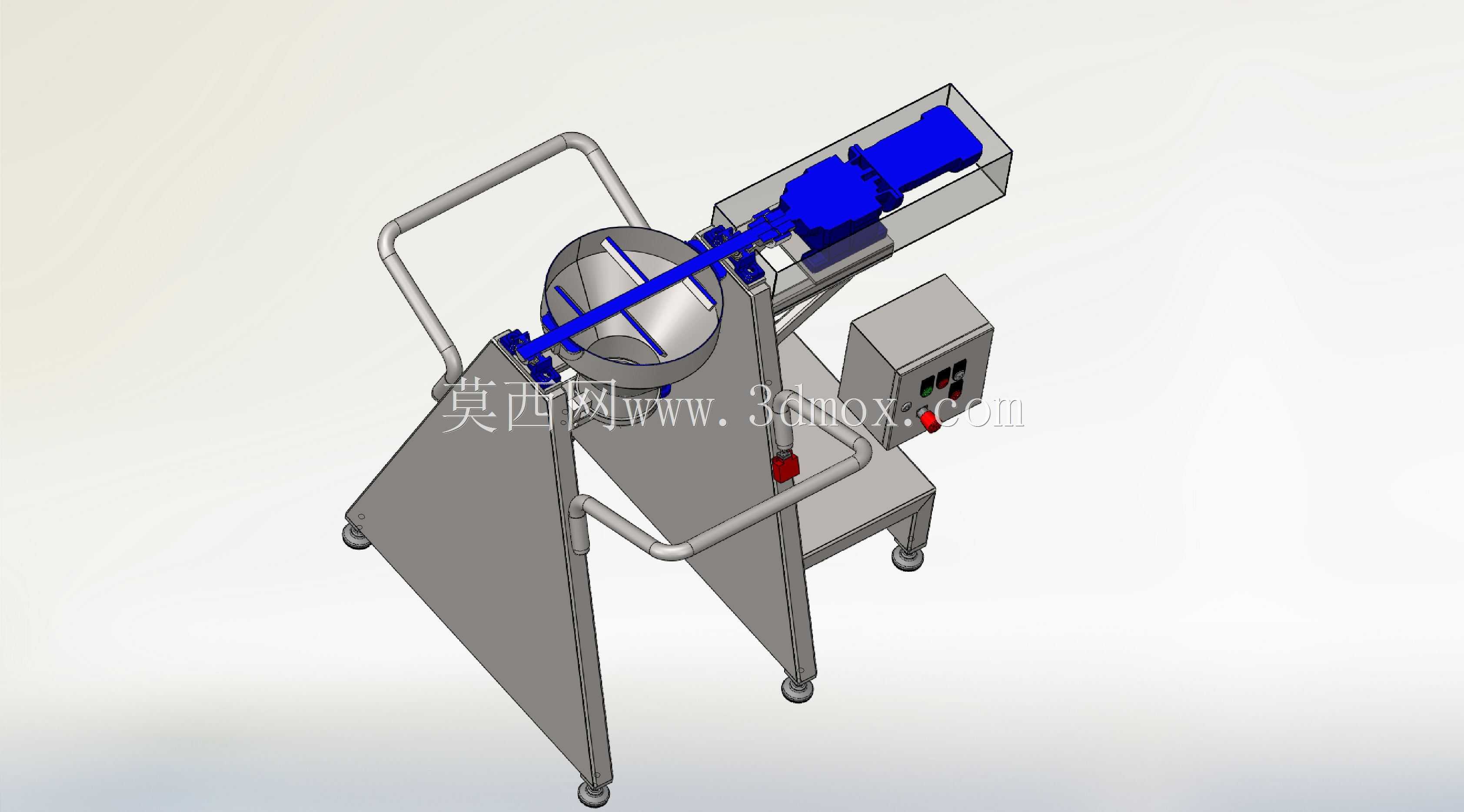

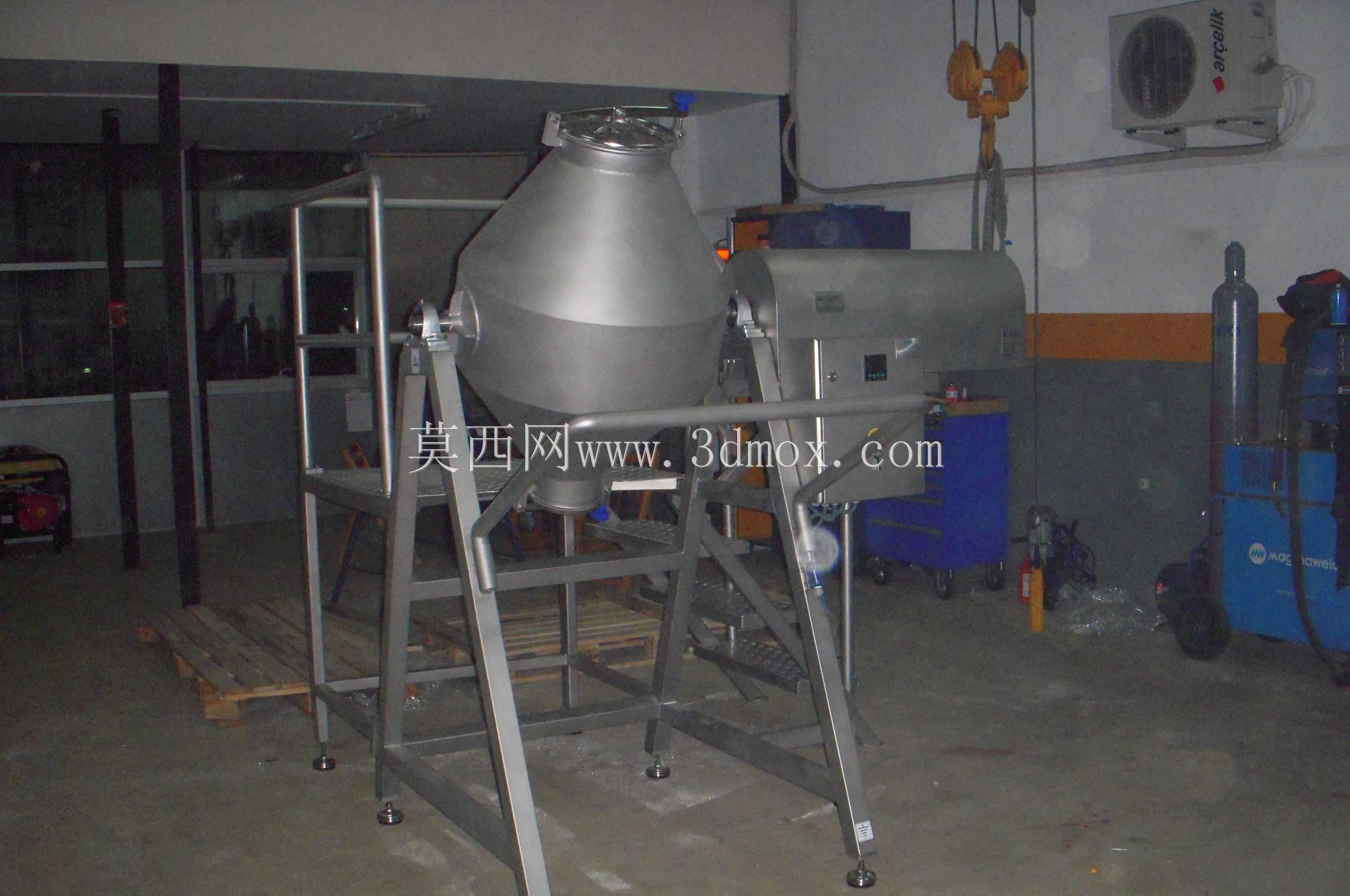

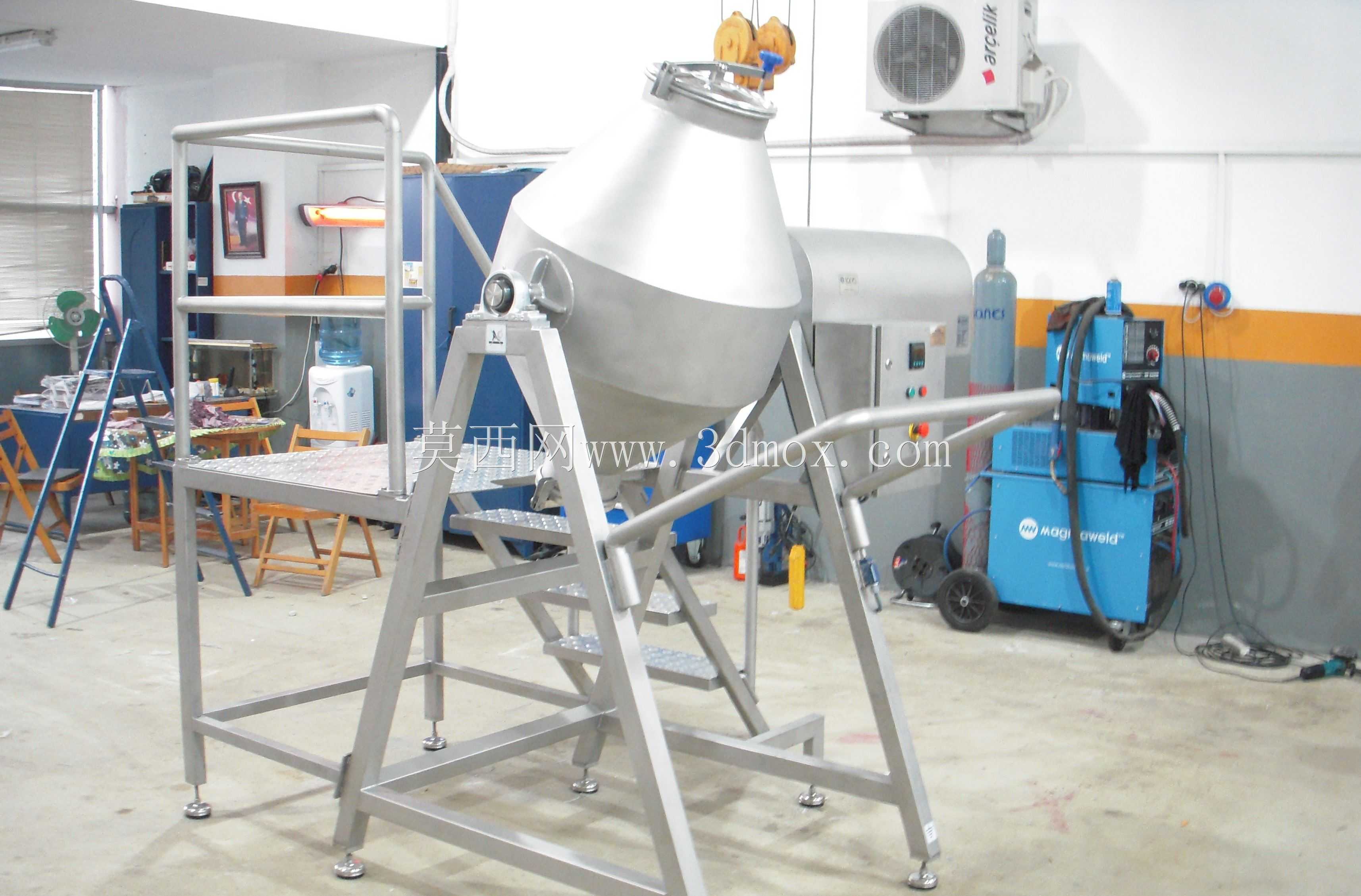

这款锥形转鼓式混合设备，主要面向精细化工、食品添加剂、医药粉体等对物料混合均匀度要求较高的生产场景，可处理干性粉体、颗粒状物料的混匀作业，避免传统立式搅拌设备存在的搅拌死角、物料分层残留等问题。从结构设计来看，设备采用双锥形转鼓作为核心混匀腔体，转鼓通过两侧带轴承座的支撑臂架设在三角式焊接机架上，驱动端集成在一侧支撑结构内，带动转鼓做定速回转运动，依靠物料在腔体内的反复抛落、滑移、对流实现均匀混合，腔体内无突出搅拌桨叶，不会对易碎颗粒物料造成过度破碎，也能减少物料在腔壁的粘附残留。机架采用厚钢板焊接成型的三角支撑结构，底部配置可调式支撑脚杯，可根据安装地面的平整度调整设备水平度，抵消设备运转时的小幅振动，安装时需预留转鼓回转的安全空间，转鼓最大回转直径范围内不得设置固定障碍物，设备侧边的控制盒集成了启停、急停、运行状态指示元件，操作位设置在机架侧方的扶手旁，符合人工操作的人机工程学要求，操作人员可在设备侧方完成上料盖启闭、运行参数确认等操作，无需靠近回转区域。转鼓顶部采用快开式压紧密封结构，上料时可快速开启顶盖投入物料，混合过程中密封结构可避免粉体外泄，底部设置下料阀，混合完成后转鼓回转至下料工位即可开启阀门完成出料，整个作业流程可实现密闭式操作，减少粉体扬尘对车间环境的影响。设计过程中重点校核了转鼓的动平衡性能，两侧支撑轴的同轴度公差控制在合理范围内，避免高速回转时产生偏载振动，驱动端的防护壳采用半透明防护罩，既可以观察传动部件的运行状态，也能避免人员接触运转部件引发安全风险，机架侧边的扶手不仅方便设备移位时的推移操作，也可作为操作人员的临时扶持结构，提升设备操作的安全性。设备的整体安装边界需结合转鼓的回转半径确定，机架底部的支撑脚分布尺寸可适配常规车间的设备安装平台，无需额外制作复杂的安装基础，放置在硬化平整的地面上调整脚杯水平即可投入使用，转鼓的内壁做抛光处理，减少物料挂壁残留，方便不同批次物料切换时的清洁作业，适配多品种小批量的粉体生产混匀需求。
