传统弹簧式木质捕鼠器结构设计

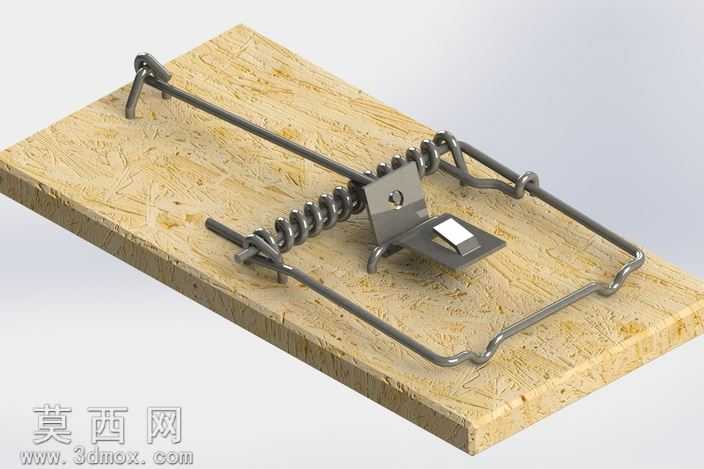

本作品为传统弹簧式木质捕鼠器的三维建模设计，建模过程中首先对实物结构进行拆解测绘，梳理各部件的装配逻辑与尺寸比例，依托三维建模软件完成全参数化建模，确保每个构件的尺寸公差符合实际生产装配要求。底座部分采用定向刨花板的材质表现，建模时还原了刨花板特有的交错木纤维纹理、粗糙的表面质感与浅黄原木色调，通过材质贴图的凹凸通道模拟板材表面的细微颗粒感，边缘处还原了木材裁切后的轻微毛边与厚度层次，让底座的视觉表现贴近真实板材的物理特性。金属构件部分包含扭力弹簧、击发金属架、触发踏板、固定卡扣四个核心部分，建模时对弹簧的螺旋圈数、线径、节距进行精准还原，弹簧两端的挂钩弯折角度完全匹配装配需求，金属架采用冷拔钢丝的材质设定，通过金属材质的反射参数调整，还原镀锌钢丝略带哑光的银灰色金属光泽，表面添加细微的拉丝纹理与使用痕迹，避免金属质感过于塑料化。触发踏板与固定卡扣的建模重点在于结构的配合精度，踏板的触发角度、卡扣的锁止行程经过反复调整，确保结构逻辑符合真实捕鼠器的工作原理：当诱饵放置在踏板上受到轻微外力时，卡扣脱开，扭力弹簧释放弹力带动金属架瞬间击发，完成捕鼠动作。渲染阶段采用柔和的侧上方打光方案，主光源模拟室内自然光，辅光源补全金属构件暗部的反光细节，避免弹簧与金属架的暗部死黑，同时通过阴影参数调整，让各部件在木质底座上投射出柔和自然的阴影，增强模型的整体立体感与真实感。建模过程中对所有活动部件的运动行程进行了干涉检查，确保弹簧扭转、金属架摆动、卡扣脱开的全过程无部件碰撞，结构逻辑通顺，既还原了传统捕鼠器的经典结构，也通过精细化的材质与渲染表现，让模型具备极高的写实度，可用于五金产品结构展示、日常器具原理演示等场景。
